タイミングプーリ AT10タイプ
未確定：候補が6,232型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

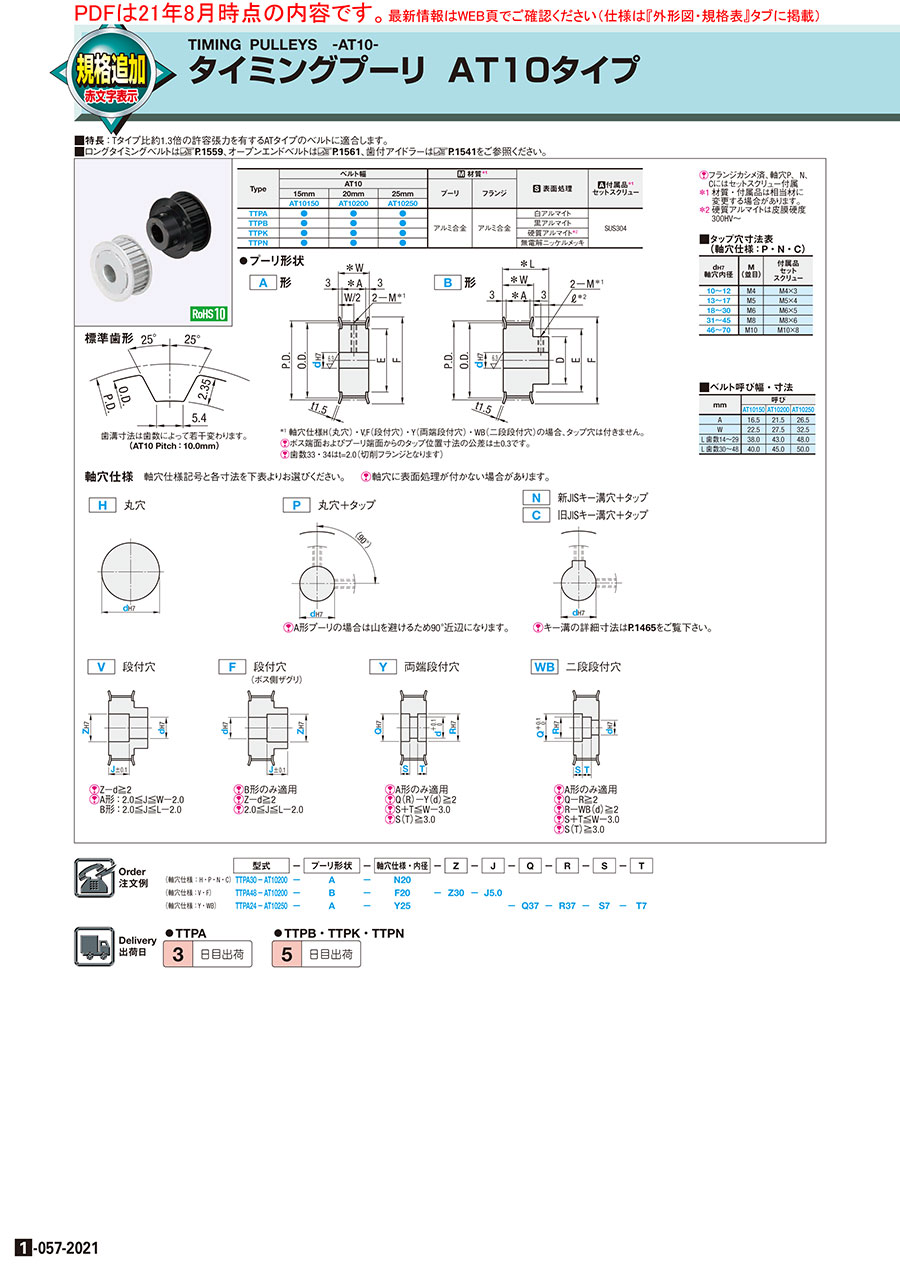

外形図・規格表
外形図
■AT10タイプ
●プーリ形状
A形
B形
標準歯形
歯溝寸法は歯数によって若干変わります。（AT10 Pitch：10.0mm）
[ ! ]軸穴仕様H（丸穴）、V（段付穴）、F（段付穴ボス側ザグリ）、Y（両端段付穴）、WB(二段段付穴）指定時は、タップ穴とセットスクリューが付きません。
■ベルト呼び幅・寸法
| mm | 呼び | ||
| AT10150 | AT10200 | AT10250 | |
| A | 16.5 | 21.5 | 26.5 |
| W | 22.5 | 27.5 | 32.5 |
| L 歯数14～28 | 38.0 | 43.0 | 48.0 |
| L 歯数30～48 | 40.0 | 45.0 | 50.0 |
■タップ穴寸法表（軸穴仕様：P・N・C）
[ ! ]セットスクリューの締付トルクは規定を設けていません。
| dH7 軸穴内径 | M （並目） | 付属品 セットスクリュー |
| 10～12 | M4 | M4×3 |
| 13～17 | M5 | M5×4 |
| 18～30 | M6 | M6×5 |
| 31～45 | M8 | M8×6 |
| 46～70 | M10 | M10×8 |
＊1 軸穴仕様H（丸穴）・V,F（段付穴）・Y（両端段付穴）・WB（二段段付穴）の場合、タップ穴は付きません。
[ ! ]ボス端面およびプーリ端面からのタップ位置寸法の公差は±0.3です。
[ ! ]歯数33・34はt=2.0（切削フランジとなります）
[ ! ]歯部とＦ寸を除く指示無き寸法公差はJISB0405m級に準じる。
[ ! ]ボス端面およびプーリ端面からのタップ位置寸法の公差は±0.3です。
[ ! ]歯数33・34はt=2.0（切削フランジとなります）
[ ! ]歯部とＦ寸を除く指示無き寸法公差はJISB0405m級に準じる。
軸穴仕様 軸穴仕様記号と各寸法を下表よりお選びください。
[ ! ]軸穴に表面処理が付かない場合があります。
[ ! ]d寸法の面取りは規定値を設けておりません。
H 丸穴
P 丸穴＋タップ
N 新JISキー溝穴＋タップ
C 旧JISキー溝穴＋タップ
[ ! ]使用する軸のはめあいは、
>>こちらを参照ください。
[ ! ]A形プーリの場合は山を避けるため
90°近辺になります。
[ ! ]キー溝の詳細寸法はこちらをご覧下さい。
[ ! ]キー溝の位置と歯の位相は保証しておりません。
V 段付穴
F 段付穴（ボス側ザグリ）
Y 両端段付穴
WB 二段段付穴
[ ! ]Z－V(d)≧2
[ ! ]A形：2.0≦J≦W－2.0
B形：2.0≦J≦L－2.0
[ ! ]B形のみ適用
[ ! ]Z－F(d)≧2
[ ! ]2.0≦J≦L－2.0
[ ! ]A形のみ適用
[ ! ]Q－Y(d)≧2
[ ! ]R－Y(d)≧2
[ ! ]S＋T≦W－3.0
[ ! ]S(T)≧3.0
[ ! ]A形のみ適用
[ ! ]Q－R≧2
[ ! ]R－WB(d)≧2
[ ! ]S＋T≦W－3.0
[ ! ]S(T)≧3.0
※絞り込み条件の「V、F、Y、WB」の指定値は、外形図の軸穴（ｄ）の数値となります。
| Type | ベルト幅 | [ M ]材質 | [ S ]表面処理 | [ A ]付属品 セットスクリュー | |||
| AT10 | プーリ | フランジ | |||||
| 15mm | 20mm | 25mm | |||||
| AT10150 | AT10200 | AT10250 | |||||
| TTPA | ● | ● | ● | アルミ合金 | アルミ合金 | 白アルマイト | SUS304 |
| TTPB | ● | ● | ● | 黒アルマイト | |||
| TTPK | ● | ● | ● | 硬質アルマイト | |||
| TTPN | ● | ● | ● | 無電解ニッケルメッキ | |||
| TTPS | ● | ● | ● | SUS304 | SUS304 | － | SUS304 |
[ ! ]フランジはカシメられた状態での出荷となります。
カシメなしがご希望の場合は、追加工の「NFC、RFC、LFC」のいずれかをご指定ください。
[ ! ]輸送中の揺れによりセットスクリューが本体から外れている場合がございます。
規格表
| 型式 | |||||||||||||||||||||
| Type | 歯数 | − | 種類呼び幅 | − | プーリ形状 | − | 軸穴仕様・内径 | − | Z | − | J | − | Q | − | R | − | S | − | T | ||
| TTPA | 30 | − | AT10200 | − | A | − | N20 | (軸穴仕様：H・P・N・C) | |||||||||||||
| TTPA | 48 | − | AT10200 | − | B | − | F20 | − | Z30 | − | J5.0 | (軸穴仕様：V・F) | |||||||||
| TTPA | 24 | − | AT10250 | − | A | − | Y25 | − | Q37 | − | R37 | − | S7 | − | T7 | (軸穴仕様：Y・WB) | |||||
| 型式 | プーリ 形状 | プーリ形状 | P.D. | O.D | D | F | E | |||||||
| Type | 歯数 | 種類 呼び幅 | A | B | ||||||||||
| 軸穴仕様 (～)1mm単位指定(・)選択 | ||||||||||||||
| H(d) 丸穴 V(d)・ Y(d)・ WB(d) Z・Q・R 段付穴 | P(d) 丸穴 ＋ タップ | N(d)・ C(d) キー溝 ＋ タップ | H(d) 丸穴 V(d)・ F(d)・Z 段付穴 | P(d) 丸穴 ＋ タップ | N(d)・ C(d) キー溝 ＋ タップ | |||||||||
| アルミ TTPA TTPB TTPK TTPN ステンレス TTPS | 14 | AT10150 AT10200 AT10250 | A B | 10〜32 | 10〜26 | 10〜26 | 10〜30 | 10〜24 | 10〜18 | 44.56 | 42.70 | 34 | 52 | 36 |
| 15 | 10〜33 | 10〜31 | 10〜25 | 10〜20 | 47.75 | 45.90 | 35 | 58 | 40 | |||||
| 16 | 12〜36 | 12〜30 | 12〜30 | 12〜31 | 12〜25 | 12〜20 | 50.93 | 49.05 | ||||||
| 17 | 12〜41 | 12〜31 | 12〜25 | 12〜20 | 54.11 | 52.25 | 61 | 45 | ||||||
| 18 | 57.30 | 55.45 | ||||||||||||
| 19 | 12〜46 | 12〜40 | 12〜40 | 12〜36 | 12〜30 | 12〜25 | 60.48 | 58.62 | 40 | 67 | 50 | |||
| 20 | 63.66 | 61.80 | ||||||||||||
| 21 | 12〜54 | 12〜42 | 66.84 | 64.98 | 74 | 58 | ||||||||
| 22 | 12〜56 | 12〜48 | 12〜48 | 70.03 | 68.15 | 80 | 60 | |||||||
| 23 | 12〜59 | 12〜46 | 12〜38 | 12〜32 | 73.21 | 71.35 | 50 | 83 | 63 | |||||
| 24 | 12〜63 | 12〜50 | 12〜50 | 76.39 | 74.55 | 87 | 67 | |||||||
| 25 | 79.58 | 77.70 | ||||||||||||
| 26 | 82.76 | 80.90 | ||||||||||||
| 27 | 12〜68 | 12〜57 | 12〜55 | 12〜55 | 12〜45 | 12〜40 | 85.94 | 84.08 | 60 | 95 | 75 | |||
| 28 | 89.13 | 87.25 | ||||||||||||
| 29 | 12〜76 | 92.31 | 90.45 | 99 | 80 | |||||||||
| 30 | 12〜65 | 95.49 | 93.65 | 104 | 84 | |||||||||
| 31 | 98.68 | 96.82 | ||||||||||||
| 32 | 20〜80 | 20〜70 | 20〜55 | 20〜55 | 20〜45 | 20〜40 | 101.86 | 100.00 | 111 | 90 | ||||
| 33 | 105.04 | 103.18 | 115 | 95 | ||||||||||
| 34 | 108.23 | 106.37 | ||||||||||||
| 35 | 111.41 | 109.55 | 119 | 100 | ||||||||||
| 36 | 20〜85 | 114.59 | 112.75 | 123 | 102 | |||||||||
| 37 | 117.77 | 115.91 | 127 | 105 | ||||||||||
| 38 | 120.96 | 119.10 | ||||||||||||
| 39 | 124.14 | 122.28 | 131 | 110 | ||||||||||
| 40 | 127.32 | 125.45 | 135 | 115 | ||||||||||
| 41 | 130.51 | 128.65 | 140 | 120 | ||||||||||
| 42 | 133.69 | 131.83 | 144 | 125 | ||||||||||
| 43 | 136.87 | 135.01 | ||||||||||||
| 44 | 140.06 | 138.20 | 152 | 130 | ||||||||||
| 45 | 143.24 | 141.38 | ||||||||||||
| 46 | 146.42 | 144.56 | ||||||||||||
| 47 | 149.61 | 147.75 | ||||||||||||
| 48 | 152.79 | 150.95 | 160 | 140 | ||||||||||
| [ NG ]軸穴仕様Nの場合、軸穴径50～54は製作できません。 [ ! ]軸穴仕様Nの場合、選択範囲内であれば、NK10が選択可能です。こちら参照。 [ NG ]軸穴仕様Cの場合、軸穴径11・13・14・17・21～50は製作できません。 | ||||||||||||||
追加工
| 型式 | |||||||||||||||||||||||
| Type | 歯数 | − | 種類呼び幅 | − | プーリ形状 | − | 軸穴仕様・内径 | − | Z | − | J | − | Q | − | R | − | S | − | T | − | （KC90・・・etc.） | ||
| TTPA | 22 | − | AT10200 | − | A | − | P16 | − | NFC | (フランジカシメなし) | |||||||||||||
| TTPA | 22 | − | AT10200 | − | A | − | P16 | − | KFC28－K4.5 | (側面通し穴あり) | |||||||||||||
| Alterations | 止めねじ角度変更 | フランジカシメなし | フランジカシメ片側のみ | フランジカット | ||||
| Code | KC120 | NFC | RFC・LFC | FC | ||||
| Spec. | 止めねじ角度を120°に 変更します。 [ ! ]A形プーリの場合は 山を避けるため 120°近辺になります。 |  | (フランジ2枚付属) 指定方法 NFC |  | (フランジ1枚付属) 指定方法 RFC |  | フランジ外径を0.5mm単位でカット 指定方法 FC17 適用条件 [ ! ]FC≧（O. D.）＋1 [ ! ]FC≦F－2 [ ! ]フランジ外周は表面処理されません。 |  |
| ￥/1Code | 無料 | 無料 | 無料 | 300 | ||||
| Alterations | 止め輪溝追加工 | ベアリング押さえ用テーパ加工 | ボスカット | タップ穴寸法変更 | 付属セットスクリュー長さ変更 | |||||||||||||||||||||||||||||||||
| Code | SRG | BTC | BC | TPC | SLH | |||||||||||||||||||||||||||||||||
| Spec. | 段付穴の軸径に合った止め輪溝を加工します。 | ベアリング内輪押さえ用テーパ加工 | ボスの長さを0.5mm単位でカット | 指定方法 TPC5 適用条件 [ ! ]軸穴仕様がP・N・Cの場合のみ適用 [ NG ]A形適用不可
| 指定方法 SLH10 適用条件 [ ! ]軸穴仕様がP・N・Cの場合のみ適用
| |||||||||||||||||||||||||||||||||
| 止め輪溝寸法>>P.1465 SRG指定 2.5～24mm 0.5mm単位 適用条件 [ ! ]肉厚最低2mm [ ! ]軸穴仕様V・Fのみ適用 [ ! ]Z寸法の止め輪溝規格を適用 [ ! ]n≦J－SRG－m 指定方法 SRG7 |  | 指定方法 BTC4−TL1.5 適用条件 [ ! ]A形のみ適用 [ ! ]軸穴仕様H・Pのみ適用 [ ! ]LT＜L－W [ ! ]E－D≦6の際、片側カシメ・フランジ一枚付属 |  | 指定方法 BC6.5 適用条件 [ ! ]軸穴仕様H・V・F： [ ! ]軸穴仕様P・N・C： [ ! ]BCは、カット後のボス寸法で指定ください。 [ NG ]A形は適用不可 |  | |||||||||||||||||||||||||||||||||
| 詳細は追加工概要 >>P.1466 | ||||||||||||||||||||||||||||||||||||||
| ￥/1Code | 200 | 500 | 500 | 無料 | 無料 | |||||||||||||||||||||||||||||||||
| Alterations | 側面穴追加工 [ ! ]軸穴仕様により、条件が異なります。>>P.1466 | ||
| 側面タップ穴 | 側面通し穴 | 側面ザグリ穴 | |
| Code | QTC・QFC・QSC | KTC・KFC・KSC | ZTC・ZFC・ZSC |
| Spec. | ボス側の側面にタップ穴を追加工します。 指定方法 QTC28－M4 Q□C選択 穴の加工位置（P.C.D.寸法）をご指定ください。 M選択 M3,M4,M5,M6,M8 適用条件 [ ! ]肉厚条件 最低2mm 加工計算式は>>こちら | ボス側の側面にキリ穴を追加工します。 指定方法 KTC28－K4.5 K□C選択 穴の加工位置（P.C.D.寸法）をご指定ください。 K指定 K4.0～13.0（0.5mm単位指定） 適用条件 [ ! ]肉厚条件 最低2mm 加工計算式は>>こちら | ボス側の側面にザグリ穴を追加工します。 指定方法 ZTC28－ZM4 Z□C選択 穴の加工位置（P.C.D.寸法）をご指定ください。 ZM選択 ZM3,ZM4,ZM5,ZM6,ZM8 適用条件 [ ! ]肉厚条件 最低2mm 加工計算式は>>こちら |
(6ヵ所) (4ヵ所) (3ヵ所)  | (6ヵ所) (4ヵ所) (3ヵ所)  | (6ヵ所) (4ヵ所) (3ヵ所)  | |
| 詳細は追加工概要 >>P.1466 | |||
| ￥/1Code | QTC:400 QFC:500 QSC:600 | KTC:500 KFC:600 KSC:800 | ZTC・ZFC:700 ZSC:1,000 |
関連リンク
カタログ規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
規格外品サービスによくある質問（FAQ）
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
規格拡張のご案内ステンレス材質が選択出来るようになりました。関連商品オープンエンドベルトはこちらフランジ付歯付アイドラー センターベアリングタイプはこちらフランジ付歯付アイドラー 両サイドベアリングタイプはこちら
タイミングベルト・プーリ総合情報はこちらからご覧ください。
ご注意
- フランジはカシメられた状態での出荷となります。
- フランジ単品販売をご希望の場合は、規格外品サービスへお問合せください。
- フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■価格計算例
①H（丸穴）指定時 例：TTPA15-AT10150-A-H15
（本体価格：2,420円×係数：1.0）＝2,420円
②P（タップ穴）指定時 例：TTPA15-AT10150-A-P15
（本体価格：2,420円×係数：1.0）＋軸穴加工価格：800円＝3,220円
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
①H（丸穴）指定時 例：TTPA15-AT10150-A-H15
（本体価格：2,420円×係数：1.0）＝2,420円
②P（タップ穴）指定時 例：TTPA15-AT10150-A-P15
（本体価格：2,420円×係数：1.0）＋軸穴加工価格：800円＝3,220円
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 歯数 | ￥本体価格 | ￥本体価格 | ￥軸穴加工(本体価格＋) | |||||||||||||
| TTPA(×1.0) TTPB ・TTPK(×1.1) TTPN(×1.2) | TTPS | TTPA・TTPB・TTPK・TTPN | TTPS | |||||||||||||
| AT10150 | AT10200 | AT10250 | AT10150 | AT10200 | AT10250 | |||||||||||
| A形 | B形 | A形 | B形 | A形 | B形 | A形 | B形 | A形 | A形 | P穴 | N・C・V・F穴 | Y・WB穴 | P穴 | N・C・V・F穴 | Y・WB穴 | |
| 14 | 2,310 | 2,700 | 2,540 | 2,980 | 2,790 | 3,270 | 3,700 | 4,320 | 4,060 | 4,460 | 770 | 1,280 | 2,010 | 960 | 1,600 | 2,510 |
| 15 | 2,420 | 2,810 | 2,650 | 3,110 | 2,900 | 3,410 | 3,870 | 4,500 | 4,240 | 4,640 | 800 | 1,330 | 2,080 | 1,000 | 1,660 | 2,600 |
| 16 | 2,510 | 2,940 | 2,750 | 3,230 | 3,020 | 3,550 | 4,020 | 4,700 | 4,400 | 4,830 | 830 | 1,380 | 2,130 | 1,040 | 1,730 | 2,660 |
| 17 | 2,770 | 3,270 | 3,050 | 3,590 | 3,350 | 3,940 | 4,430 | 5,230 | 4,880 | 5,360 | 910 | 1,520 | 2,320 | 1,140 | 1,900 | 2,900 |
| 18 | 2,770 | 3,270 | 3,050 | 3,590 | 3,350 | 3,940 | 4,430 | 5,230 | 4,880 | 5,360 | 910 | 1,520 | 2,320 | 1,140 | 1,900 | 2,900 |
| 19 | 2,890 | 3,400 | 3,190 | 3,750 | 3,520 | 4,120 | 4,620 | 5,440 | 5,100 | 5,630 | 970 | 1,610 | 2,440 | 1,210 | 2,010 | 3,050 |
| 20 | 2,890 | 3,400 | 3,190 | 3,750 | 3,520 | 4,120 | 4,620 | 5,440 | 5,100 | 5,630 | 970 | 1,610 | 2,440 | 1,210 | 2,010 | 3,050 |
| 21 | 3,110 | 3,640 | 3,420 | 4,020 | 3,750 | 4,420 | 4,980 | 5,820 | 5,470 | 6,000 | 1,030 | 1,720 | 2,580 | 1,290 | 2,150 | 3,230 |
| 22 | 3,110 | 3,640 | 3,420 | 4,020 | 3,750 | 4,420 | 4,980 | 5,820 | 5,470 | 6,000 | 1,030 | 1,720 | 2,580 | 1,290 | 2,150 | 3,230 |
| 23 | 3,350 | 3,940 | 3,690 | 4,350 | 4,050 | 4,780 | 5,360 | 6,300 | 5,900 | 6,480 | 1,110 | 1,850 | 2,750 | 1,390 | 2,310 | 3,440 |
| 24 | 3,350 | 3,940 | 3,690 | 4,350 | 4,050 | 4,780 | 5,360 | 6,300 | 5,900 | 6,480 | 1,110 | 1,850 | 2,750 | 1,390 | 2,310 | 3,440 |
| 25 | 3,470 | 4,070 | 3,820 | 4,500 | 4,190 | 4,940 | 5,550 | 6,510 | 6,110 | 6,700 | 1,140 | 1,910 | 2,820 | 1,430 | 2,390 | 3,530 |
| 26 | 3,590 | 4,220 | 3,950 | 4,650 | 4,340 | 5,100 | 5,740 | 6,750 | 6,320 | 6,940 | 1,190 | 1,970 | 2,910 | 1,490 | 2,460 | 3,640 |
| 27 | 3,750 | 4,420 | 4,150 | 4,870 | 4,560 | 5,340 | 6,000 | 7,070 | 6,640 | 7,300 | 1,240 | 2,060 | 3,020 | 1,550 | 2,580 | 3,780 |
| 28 | 3,750 | 4,420 | 4,150 | 4,870 | 4,560 | 5,340 | 6,000 | 7,070 | 6,640 | 7,300 | 1,240 | 2,060 | 3,020 | 1,550 | 2,580 | 3,780 |
| 29 | 3,930 | 4,610 | 4,330 | 5,090 | 4,750 | 5,590 | 6,290 | 7,380 | 6,930 | 7,600 | 1,280 | 2,150 | 3,140 | 1,600 | 2,690 | 3,930 |
| 30 | 3,930 | 4,610 | 4,330 | 5,090 | 4,750 | 5,590 | 6,290 | 7,380 | 6,930 | 7,600 | 1,280 | 2,150 | 3,140 | 1,600 | 2,690 | 3,930 |
| 31 | 4,110 | 4,830 | 4,530 | 5,320 | 4,970 | 5,840 | 6,580 | 7,730 | 7,250 | 7,950 | 1,350 | 2,250 | 3,270 | 1,690 | 2,810 | 4,090 |
| 32 | 4,110 | 4,830 | 4,530 | 5,320 | 4,970 | 5,840 | 6,580 | 7,730 | 7,250 | 7,950 | 1,350 | 2,250 | 3,270 | 1,690 | 2,810 | 4,090 |
| 33 | 4,830 | 5,680 | 5,320 | 6,270 | 5,840 | 6,860 | 7,730 | 9,090 | 8,510 | 9,340 | 1,590 | 2,650 | 3,780 | 1,990 | 3,310 | 4,730 |
| 34 | 4,830 | 5,680 | 5,320 | 6,270 | 5,840 | 6,860 | 7,730 | 9,090 | 8,510 | 9,340 | 1,590 | 2,650 | 3,780 | 1,990 | 3,310 | 4,730 |
| 35 | 4,830 | 5,680 | 5,320 | 6,270 | 5,840 | 6,860 | 7,730 | 9,660 | 8,510 | 9,340 | 1,590 | 2,650 | 3,780 | 1,990 | 3,310 | 4,730 |
| 36 | 4,830 | 5,680 | 5,320 | 6,270 | 5,840 | 6,860 | 7,730 | 10,220 | 8,510 | 9,340 | 1,590 | 2,650 | 3,780 | 1,990 | 3,310 | 4,730 |
| 37 | 5,880 | 6,920 | 6,490 | 7,630 | 7,130 | 8,370 | - | - | - | - | 1,940 | 3,280 | 4,600 | - | - | - |
| 38 | 5,880 | 6,920 | 6,490 | 7,630 | 7,130 | 8,370 | 1,940 | 3,280 | 4,600 | |||||||
| 39 | 5,880 | 6,920 | 6,490 | 7,630 | 7,130 | 8,370 | 1,940 | 3,280 | 4,600 | |||||||
| 40 | 5,880 | 6,920 | 6,490 | 7,630 | 7,130 | 8,370 | 1,940 | 3,280 | 4,600 | |||||||
| 41 | 6,180 | 7,270 | 6,810 | 8,010 | 7,480 | 8,790 | 2,040 | 3,400 | 4,770 | |||||||
| 42 | 6,180 | 7,270 | 6,810 | 8,010 | 7,480 | 8,790 | 2,040 | 3,400 | 4,770 | |||||||
| 43 | 6,180 | 7,270 | 6,810 | 8,010 | 7,480 | 8,790 | 2,040 | 3,400 | 4,770 | |||||||
| 44 | 6,180 | 7,270 | 6,810 | 8,010 | 7,480 | 8,790 | 2,040 | 3,400 | 4,770 | |||||||
| 45 | 6,920 | 8,150 | 7,630 | 8,990 | 8,370 | 9,860 | 2,280 | 3,810 | 5,300 | |||||||
| 46 | 6,920 | 8,150 | 7,630 | 8,990 | 8,370 | 9,860 | 2,280 | 3,810 | 5,300 | |||||||
| 47 | 6,920 | 8,150 | 7,630 | 8,990 | 8,370 | 9,860 | 2,280 | 3,810 | 5,300 | |||||||
| 48 | 6,920 | 8,150 | 7,630 | 8,990 | 8,370 | 9,860 | 2,280 | 3,810 | 5,300 | |||||||
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]TTPB・TTPKは係数（×1.1）、TTPNは係数（×1.2）を表中の価格に掛けた金額が本体価格となります。（1円単位切り捨て）
[ ! ]基準単価は、（本体価格＋軸穴加工価格）となります。
[ ! ]H穴仕様の軸穴加工価格は無料です。
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口以上はストーク対応なし。
| 数量区分 | 標準対応 | 個別対応 | |||
| 小口 | 大口 | ||||
| 数 量 | 1～9 | 10～12 | 13～14 | 15～30 | 31～ |
| 値引率 | 基準単価 | 5% | 10% | 18% | お見積り |
| 出荷日 | 通常 | ||||
[ ! ]基準単価は、（本体価格＋軸穴加工価格）となります。
[ ! ]H穴仕様の軸穴加工価格は無料です。
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口以上はストーク対応なし。
商品担当おすすめ
タイミングプーリ AT10タイプのレビュー
駆動モーター
5
5.02022/06/17
アルマイトがしてありそのまましようできます。
追加工するのでフランジ別に頼めるのがいいです。
0人が参考にしています。
この商品を見た人は、こんな商品も見ています
よく一緒に購入される商品
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
タイミングプーリ・アイドラーカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
ミスミ
ハイトルクタイミングプーリ S3Mタイプ
4.5通常出荷日:当日出荷可能2日目～
ミスミ
ハイトルクタイミングプーリ S5Mタイプ
4.5通常出荷日:当日出荷可能2日目～
ミスミ
ハイトルクタイミングプーリ S8Mタイプ
4.6通常出荷日:2日目～
ミスミ
タイミングプーリ XLタイプ
4.8通常出荷日:2日目～
ミスミ
タイミングプーリ Lタイプ
4.5通常出荷日:3日目～
ミスミ
ハイトルクタイミングプーリ P5Mタイプ
4.6通常出荷日:3日目～
ミスミ
ハイトルクタイミングプーリ S2Mタイプ
4.5通常出荷日:2日目～
ミスミ
タイミングプーリ MXLタイプ
4.8通常出荷日:2日目～
ミスミ
タイミングプーリ T5タイプ
3.9通常価格(税別)：1,520円～
通常出荷日:当日出荷可能在庫品1日目～
