【エコノミーシリーズ】 RoHS対応ステンレス小径玉軸受両シールド形軽荷重・低速回転タイプ

数量スライド割引
値下げ
当日出荷可能

4.3

平均満足度4.3

この商品のレビューをみる（12件）

通常単価(税別): 70円～280円

税込単価: 77円～308円

今見ている商品の標準品

クオリティー品

ミスミ

ステンレス小径玉軸受　両シールド形

4.8

通常価格(税別)： 220円 (税込価格：242円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】小径玉軸受　両シールド形　軽荷重タイプ

4.5

通常価格(税別)： 79円 (税込価格：87円)

通常出荷日：在庫品1日目

【まとめ買いでお得】201個以上から大幅割引き！ミスミの低価格新ブランド【エコ...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
耐食性・耐薬品 / 導電性・帯電防止
軌道輪形状
玉
シールド素材・形状
両シールド形
内外輪材質
ステンレス
外輪タイプ
フラット
精度(JIS)
等級0
許容回転数 (rpm)
8000
荷重方向
ラジアル / スラスト荷重・アキシアル
転動体材質
ステンレス
軌道輪列数
単列
サイズ規格
メートル系

ご注意

24年11月29日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が35型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

特長

エコノミーシリーズは製造方法・一部の精度を見直し、低価格を実現しました。
商品によって各スペック等が異なりますので、詳細は下記規格表にてご確認ください。

外形図

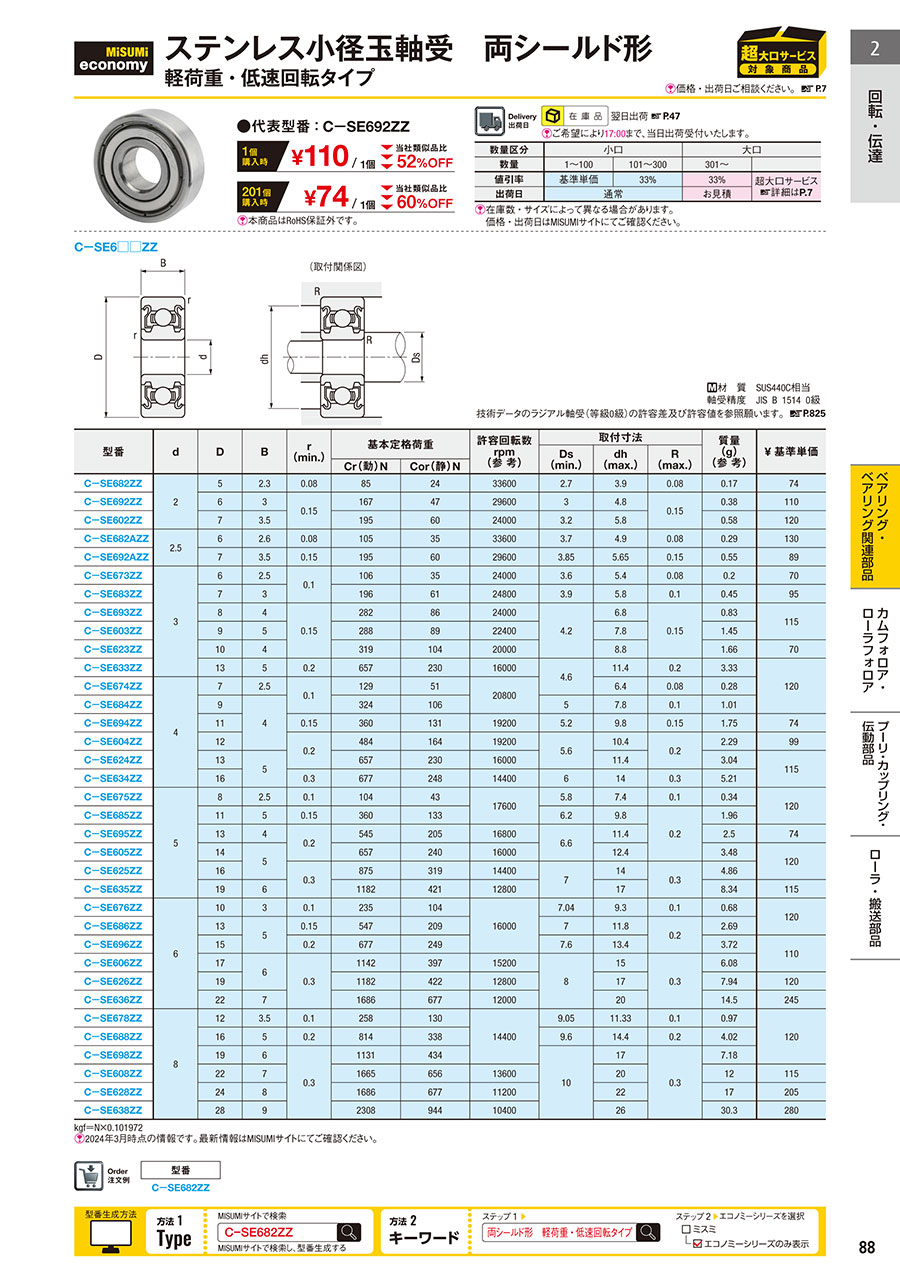

C－SE6□□ZZ

（取付関係図）

[ ! ]軸受精度 JIS B 1514 0級
[ ! ]技術データのラジアル軸受（等級0級）の許容差及び許容値はこちらを参照願います。
[ M ]材　質 SUS440C相当

規格表

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番	d	D	B	r (min.)	基本定格荷重		許容回転数 rpm (参考)	取付寸法			質量 (g) (参考)	¥ 基準単価
					基本定格荷重			Ds (min.)	dh (max.)	R (max.)
					Cr(動)N	Cor(静)N		Ds (min.)	dh (max.)	R (max.)
C－SE682ZZ	2	5	2.3	0.08	85	24	33600	2.7	3.9	0.08	0.17	74
C－SE692ZZ		6	3	0.15	167	47	29600	3	4.8	0.15	0.38	110
C－SE602ZZ		7	3.5	0.15	195	60	24000	3.2	5.8	0.15	0.58	120
C－SE682AZZ	2.5	6	2.6	0.08	105	35	33600	3.7	4.9	0.08	0.29	130
C－SE692AZZ	2.5	7	3.5	0.15	195	60	29600	3.85	5.65	0.15	0.55	89
C－SE673ZZ	3	6	2.5	0.1	106	35	24000	3.6	5.4	0.08	0.2	70
C－SE683ZZ		7	3	0.1	196	61	24800	3.9	5.8	0.1	0.45	95
C－SE693ZZ		8	4	0.15	282	86	24000	4.2	6.8	0.15	0.83	115
C－SE603ZZ		9	5		288	89	22400		7.8		1.45	115
C－SE623ZZ		10	4		319	104	20000		8.8		1.66	70
C－SE633ZZ		13	5	0.2	657	230	16000	4.6	11.4	0.2	3.33	120
C－SE674ZZ	4	7	2.5	0.1	129	51	20800	4.6	6.4	0.08	0.28
C－SE684ZZ		9	4	0.1	324	106	20800	5	7.8	0.1	1.01
C－SE694ZZ		11		0.15	360	131	19200	5.2	9.8	0.15	1.75	74
C－SE604ZZ		12		0.2	484	164	19200	5.6	10.4	0.2	2.29	99
C－SE624ZZ		13	5	0.2	657	230	16000	5.6	11.4	0.2	3.04	115
C－SE634ZZ		16	5	0.3	677	248	14400	6	14	0.3	5.21	115
C－SE675ZZ	5	8	2.5	0.1	104	43	17600	5.8	7.4	0.1	0.34	120
C－SE685ZZ		11	5	0.15	360	133	17600	6.2	9.8	0.2	1.96	120
C－SE695ZZ		13	4	0.2	545	205	16800	6.6	11.4		2.5	74
C－SE605ZZ		14	5	0.2	657	240	16000	6.6	12.4		3.48	120
C－SE625ZZ		16	5	0.3	875	319	14400	7	14	0.3	4.86	120
C－SE635ZZ		19	6	0.3	1182	421	12800	7	17	0.3	8.34	115
C－SE676ZZ	6	10	3	0.1	235	104	16000	7.04	9.3	0.1	0.68	120
C－SE686ZZ		13	5	0.15	547	209		7	11.8	0.2	2.69	120
C－SE696ZZ		15	5	0.2	677	249		7.6	13.4	0.2	3.72	110
C－SE606ZZ		17	6	0.3	1142	397	15200	8	15	0.3	6.08	110
C－SE626ZZ		19	6		1182	422	12800		17		7.94	120
C－SE636ZZ		22	7		1686	677	12000		20		14.5	245
C－SE678ZZ	8	12	3.5	0.1	258	130	14400	9.05	11.33	0.1	0.97	120
C－SE688ZZ		16	5	0.2	814	338		9.6	14.4	0.2	4.02
C－SE698ZZ		19	6	0.3	1131	434		10	17	0.3	7.18
C－SE608ZZ		22	7		1665	656	13600		20		12	115
C－SE628ZZ		24	8		1686	677	11200		22		17	205
C－SE638ZZ		28	9		2308	944	10400		26		30.3	280

[ ! ]kgf＝N×0.101972

内径ｄ(mm)		ミスミ類似部品すきま(μm)		エコノミー部品すきま(μm)
を超え	以下	最小	最大	最小	最大
10未満		5	10	7	15

＜エコノミー部品をご使用される際のご注意＞
●軽荷重用途、中・低速回転用途、中精度回転用途専用商品です。
●内部すきま量および定格荷重、許容回転数が当社類似部品とは異なります。
●高荷重、高速回転、高回転精度の箇所には使用しないでください。

■当社類似品とエコノミーシリーズの比較

		当社類似品 SB682ZZ	エコノミーシリーズ「軽荷重」 C−SB682ZZ	エコノミーシリーズ「軽荷重・低速」 C−SE682ZZ
基本定格荷重	Cr(動)N	143	100	85
基本定格荷重	Cor(静)N	40	28	24
ベアリング内部隙間	最小　μm	5	7	7
ベアリング内部隙間	最大　μm	10	15	15
(参考)許容回転数　rpm		85000	85000	33600
RoHS10		対応	対応	対応

■寸法公差（等級０級）

ｄ内径公差

ｄ (mm)		内径公差 (mm)

を超え	以下
0.6	2.5	0 −0.008

2.5	10	0 −0.008

10	18	0 −0.008

18	30	0 −0.010

D 外径公差

D (mm)		外径公差 (mm)

を超え	以下
2.5	6	0 −0.008

6	18	0 −0.008

18	30	0 −0.009

30	50	0 −0.011

B 幅公差

ｄ (mm)		B 幅公差 (mm)

を超え	以下
0.6	2.5	0 −0.040

2.5	10	0 −0.120

10	18	0 −0.120

18	30	0 −0.120

[ ! ]公差寸法はJISに準拠。（JIS B 1514-1　2017）

■はめあい一般基準（概略）

・軸

ラジアル軸受（0級、6X級、6級）					ミスミ商品
条件		玉軸受		軸の公差域クラス
条件		軸径（mm）
荷重の性質	荷重の大きさ等	を超え	以下
内輪回転荷重方向不定荷重	軽荷重変動荷重	－	18	h5	シャフト
		18	100	js6	－
		100	200	k6	－
	普通荷重	－	18	js5	－
		18	100	k5	－
		100	140	m5	－
内輪静止荷重	内輪が軸上を容易に動く必要がある	全軸径		g6	シャフト回転軸
内輪静止荷重	内輪が軸上を容易に動く必要がない	全軸径		h6	－

・ハウジング

ラジアル軸受（0級、6X級、6級）
条件			ハウジングの公差域クラス	ハウジング
荷重の性質	荷重の大きさ等	外輪アキシアル方向移動	ハウジングの公差域クラス	ハウジング
外輪静止荷重	各荷重（軽、普、重）	容易に移動できる	H7	一体型二つ割
	軸と内輪が高温になる	容易に移動できる	G7	一体型二つ割
	軽荷重、普通荷重で精密回転を要する	通常、移動できない	K6	一体型
	軽荷重、普通荷重で精密回転を要する	移動できる	JS6
	静粛な運転を要する	容易に移動できる	H6
方向不定荷重	軽荷重、普通荷重	通常、移動できる	JS7
	普通荷重、重荷重	通常、移動できない	K7
	大きな衝撃荷重	移動できない	M7
外輪回転荷重	軽荷重、変動荷重	移動できない	M7
	普通荷重、重荷重	移動できない	N7
	薄肉ハウジングで重荷重	移動できない	P7

[ ! ]JIS B 1566（2015）付属書B（参考）に準拠。
[ ! ]荷重の性質
・内輪回転荷重：内輪の荷重位置が変化する。
・内輪静止荷重：内輪の荷重位置が変化しない。
・外輪回転荷重：外輪の荷重位置が変化する。
・外輪静止荷重：外輪の荷重位置が変化しない。
・方向不定荷重：荷重位置が不確定。
（参考：はめあいの組合せの検討を参照）

[ ! ]荷重の大きさ
・軽荷重：基本動定格荷重の6%以下。
・普通荷重：基本動定格荷重の6%を超え12%以下。
・重荷重：基本動定格荷重の12%を超える。
