【エコノミーシリーズ】ステンレス小径玉軸受　両シールド形　軽荷重タイプ

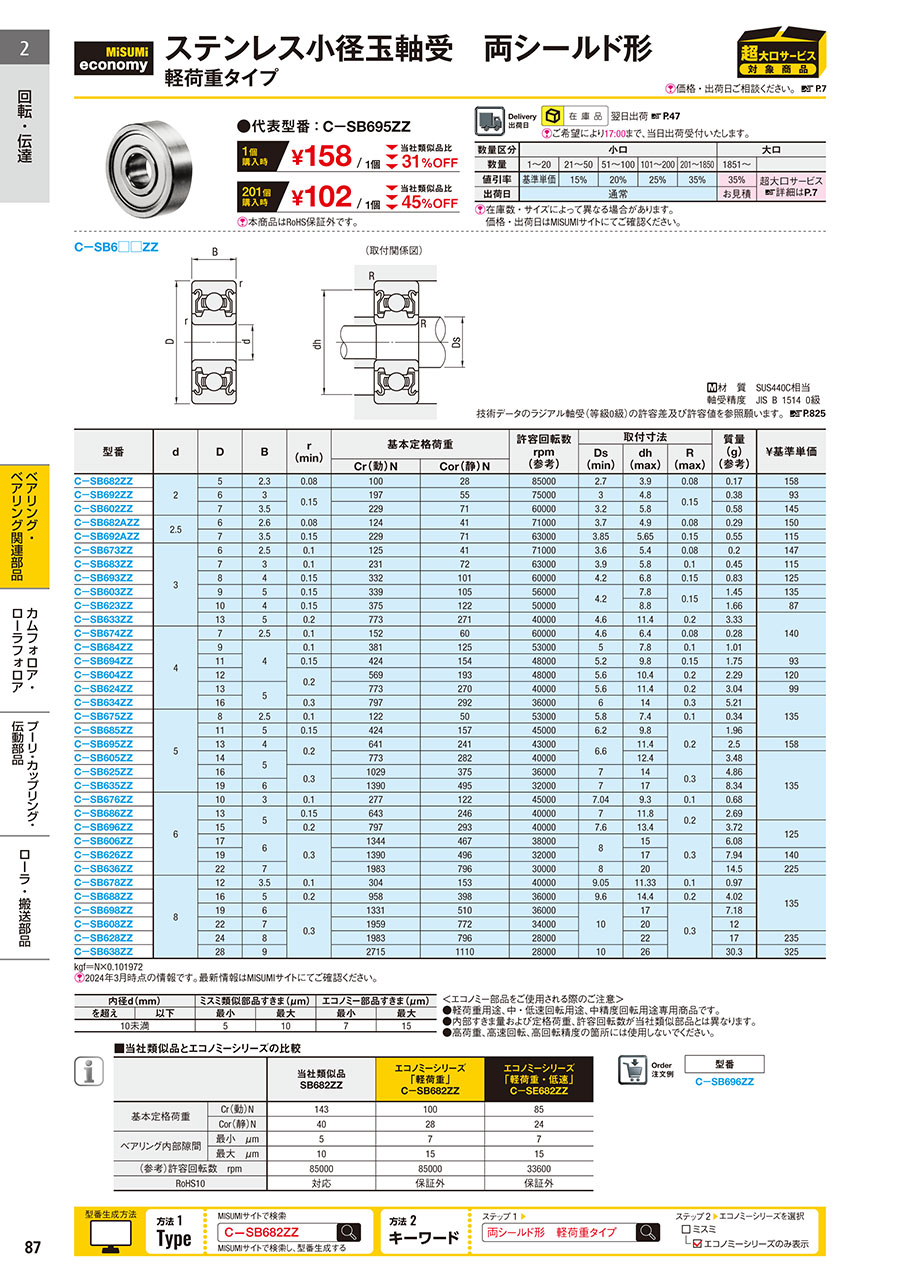

カタログ| P.87

通常単価(税別): 87円～325円

税込単価: 96円～358円

通常出荷日：在庫品1日目当日出荷可能

【まとめ買いでお得】201個以上から大幅割引き！中精度用途に特化したベアリングです。お客様のコストダウ...

詳細を確認

4.44.4

本商品ページの中にはRoHS2（10物質）対応品とRoHS2（10物質）保証外品（未検査）がございます。型番を確定してご確認ください。
RoHS2（10物質）対応品は2025年1月31日以降のご注文分が対象になります。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

詳細を確認

今見ている商品の標準品

ミスミ

ステンレス小径玉軸受　両シールド形

通常価格(税別)： 220円 (税込価格：242円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

【エコノミーシリーズ】 RoHS2対応ステンレス小径玉軸受両シールド形軽荷重・低速回転タイプ

通常価格(税別)： 70円 (税込価格：77円)

通常出荷日：在庫品1日目

未確定：候補が35型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

特長

エコノミーシリーズは製造方法・一部の精度を見直し、低価格を実現しました。
商品によって各スペック等が異なりますので、詳細は下記規格表にてご確認ください。

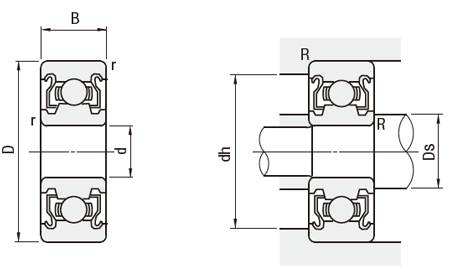

外形図

C－SB6□□ZZ

（取付関係図）

[ ! ]軸受精度 JIS B 1514 0級
[ ! ]技術データのラジアル軸受（等級0級）の許容差及び許容値はこちらを参照願います。
[ M ]材　質 SUS440C相当
[ ! ]本商品はRoHS2（10物質）保証外です。ご注意ください。

規格表

型式

C–SB696ZZ

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番	d	D	B	r (min)	基本定格荷重		許容回転数 rpm (参考)	取付寸法			質量 (g) (参考)	￥基準単価
					基本定格荷重			Ds (min)	dh (max)	R (max)
					Cr(動)N	Cor(静)N		Ds (min)	dh (max)	R (max)
C−SB682ZZ	2	5	2.3	0.08	100	28	85000	2.7	3.9	0.08	0.17	158
C−SB692ZZ		6	3	0.15	197	55	75000	3	4.8	0.15	0.38	93
C−SB602ZZ		7	3.5	0.15	229	71	60000	3.2	5.8	0.15	0.58	145
C−SB682AZZ	2.5	6	2.6	0.08	124	41	71000	3.7	4.9	0.08	0.29	150
C−SB692AZZ	2.5	7	3.5	0.15	229	71	63000	3.85	5.65	0.15	0.55	115
C−SB673ZZ	3	6	2.5	0.1	125	41	71000	3.6	5.4	0.08	0.2	147
C−SB683ZZ		7	3	0.1	231	72	63000	3.9	5.8	0.1	0.45	115
C−SB693ZZ		8	4	0.15	332	101	60000	4.2	6.8	0.15	0.83	125
C−SB603ZZ		9	5	0.15	339	105	56000	4.2	7.8	0.15	1.45	135
C−SB623ZZ		10	4	0.15	375	122	50000	4.2	8.8	0.15	1.66	87
C−SB633ZZ		13	5	0.2	773	271	40000	4.6	11.4	0.2	3.33	140
C−SB674ZZ	4	7	2.5	0.1	152	60	60000	4.6	6.4	0.08	0.28
C−SB684ZZ		9	4	0.1	381	125	53000	5	7.8	0.1	1.01
C−SB694ZZ		11		0.15	424	154	48000	5.2	9.8	0.15	1.75	93
C−SB604ZZ		12		0.2	569	193	48000	5.6	10.4	0.2	2.29	120
C−SB624ZZ		13	5	0.2	773	270	40000	5.6	11.4	0.2	3.04	99
C−SB634ZZ		16	5	0.3	797	292	36000	6	14	0.3	5.21	135
C−SB675ZZ	5	8	2.5	0.1	122	50	53000	5.8	7.4	0.1	0.34
C−SB685ZZ		11	5	0.15	424	157	45000	6.2	9.8	0.2	1.96
C−SB695ZZ		13	4	0.2	641	241	43000	6.6	11.4		2.5	158
C−SB605ZZ		14	5	0.2	773	282	40000	6.6	12.4		3.48	135
C−SB625ZZ		16	5	0.3	1029	375	36000	7	14	0.3	4.86
C−SB635ZZ		19	6	0.3	1390	495	32000	7	17	0.3	8.34
C−SB676ZZ	6	10	3	0.1	277	122	45000	7.04	9.3	0.1	0.68
C−SB686ZZ		13	5	0.15	643	246	40000	7	11.8	0.2	2.69
C−SB696ZZ		15	5	0.2	797	293	40000	7.6	13.4	0.2	3.72	125
C−SB606ZZ		17	6	0.3	1344	467	38000	8	15	0.3	6.08	125
C−SB626ZZ		19	6		1390	496	32000	8	17		7.94	140
C−SB636ZZ		22	7		1983	796	30000	8	20		14.5	225
C−SB678ZZ	8	12	3.5	0.1	304	153	40000	9.05	11.33	0.1	0.97	135
C−SB688ZZ		16	5	0.2	958	398	36000	9.6	14.4	0.2	4.02
C−SB698ZZ		19	6	0.3	1331	510	36000	10	17	0.3	7.18
C−SB608ZZ		22	7		1959	772	34000		20		12
C−SB628ZZ		24	8		1983	796	28000		22		17	235
C−SB638ZZ		28	9		2715	1110	28000	10	26		30.3	325

[ ! ]kgf＝N×0.101972
[ ! ]本商品はRoHS2（10物質）保証外です。ご注意ください。

内径ｄ(mm)		ミスミ類似部品すきま(μm)		エコノミー部品すきま(μm)
を超え	以下	最小	最大	最小	最大
10未満		5	10	7	15

＜エコノミー部品をご使用される際のご注意＞
●軽荷重用途、中・低速回転用途、中精度回転用途専用商品です。
●内部すきま量および定格荷重、許容回転数が当社類似部品とは異なります。
●高荷重、高速回転、高回転精度の箇所には使用しないでください。

製品比較情報

■当社類似品とエコノミーシリーズの比較

		当社類似品 SB682ZZ	エコノミーシリーズ「軽荷重」 C−SB682ZZ	エコノミーシリーズ「軽荷重・低速」 C−SE682ZZ
基本定格荷重	Cr(動)N	143	100	85
基本定格荷重	Cor(静)N	40	28	24
ベアリング内部隙間	最小　μm	5	7	7
ベアリング内部隙間	最大　μm	10	15	15
(参考)許容回転数　rpm		85000	85000	33600
RoHS2（10物質）		対応	保証外	保証外

■寸法公差（等級０級）

ｄ内径公差

ｄ (mm)		内径公差 (mm)

を超え	以下
0.6	2.5	0 −0.008

2.5	10	0 −0.008

10	18	0 −0.008

18	30	0 −0.010

D 外径公差

D (mm)		外径公差 (mm)

を超え	以下
2.5	6	0 −0.008

6	18	0 −0.008

18	30	0 −0.009

30	50	0 −0.011

B 幅公差

ｄ (mm)		B 幅公差 (mm)

を超え	以下
0.6	2.5	0 −0.040

2.5	10	0 −0.120

10	18	0 −0.120

18	30	0 −0.120

[ ! ]公差寸法はJISに準拠。（JIS B 1514-1　2017）

■はめあい一般基準（概略）

・軸

ラジアル軸受（0級、6X級、6級）					ミスミ商品
条件		玉軸受		軸の公差域クラス
条件		軸径（mm）
荷重の性質	荷重の大きさ等	を超え	以下
内輪回転荷重方向不定荷重	軽荷重変動荷重	－	18	h5	シャフト
		18	100	js6	－
		100	200	k6	－
	普通荷重	－	18	js5	－
		18	100	k5	－
		100	140	m5	－
内輪静止荷重	内輪が軸上を容易に動く必要がある	全軸径		g6	シャフト回転軸
内輪静止荷重	内輪が軸上を容易に動く必要がない	全軸径		h6	－

・ハウジング

ラジアル軸受（0級、6X級、6級）
条件			ハウジングの公差域クラス	ハウジング
荷重の性質	荷重の大きさ等	外輪アキシアル方向移動	ハウジングの公差域クラス	ハウジング
外輪静止荷重	各荷重（軽、普、重）	容易に移動できる	H7	一体型二つ割
	軸と内輪が高温になる	容易に移動できる	G7	一体型二つ割
	軽荷重、普通荷重で精密回転を要する	通常、移動できない	K6	一体型
	軽荷重、普通荷重で精密回転を要する	移動できる	JS6
	静粛な運転を要する	容易に移動できる	H6
方向不定荷重	軽荷重、普通荷重	通常、移動できる	JS7
	普通荷重、重荷重	通常、移動できない	K7
	大きな衝撃荷重	移動できない	M7
外輪回転荷重	軽荷重、変動荷重	移動できない	M7
	普通荷重、重荷重	移動できない	N7
	薄肉ハウジングで重荷重	移動できない	P7

[ ! ]JIS B 1566（2015）付属書B（参考）に準拠。
[ ! ]荷重の性質
・内輪回転荷重：内輪の荷重位置が変化する。
・内輪静止荷重：内輪の荷重位置が変化しない。
・外輪回転荷重：外輪の荷重位置が変化する。
・外輪静止荷重：外輪の荷重位置が変化しない。
・方向不定荷重：荷重位置が不確定。
（参考：はめあいの組合せの検討を参照）

[ ! ]荷重の大きさ
・軽荷重：基本動定格荷重の6%以下。
・普通荷重：基本動定格荷重の6%を超え12%以下。
・重荷重：基本動定格荷重の12%を超える。
