【エコノミーシリーズ】 RoHS対応 アジャスタパッド ニトリルゴムラバーベースタイプ
未確定：候補が48型番あります。

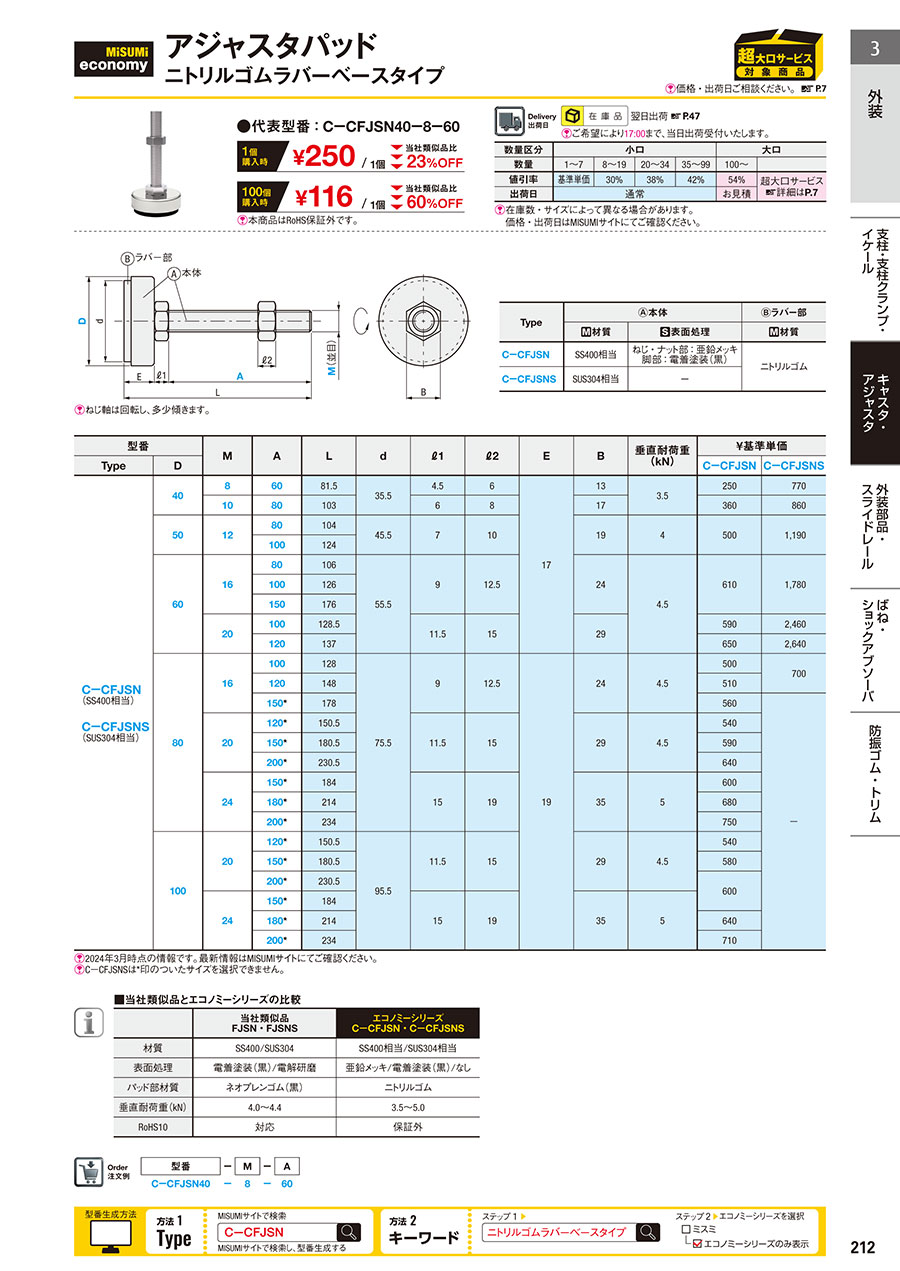

外形図・規格表
外形図
[ ! ]ねじ軸は回転し、多少傾きます。
| Type | Ⓐ本体 | Ⓑラバー部 | |
| [ M ]材質 | [ S ]表面処理 | [ M ]材質 | |
| CーCFJSN | SS400相当 | ねじ・ナット部：亜鉛メッキ 脚部：電着塗装(黒) | ニトリルゴム |
| CーCFJSNS | SUS304相当 | ー | |
規格表
| 注文例 | 型番（Type・D） | - | M | - | A |
| C-CFJSN50 | - | 12 | - | 80 |
・下表の価格表は24年12月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
※表内赤文字は24年12月に追加した商品です。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | M | A | L | d | ℓ1 | ℓ2 | E | B | 垂直耐荷重 | 質量 | ￥基準単価 | ||
| Type | D | (kN) | (g) | C-CFJSN | C-CFJSNS | ||||||||
| C-CFJSN (SS400相当) C-CFJSNS (SUS304相当) | 40 | 8 | 60 | 81.5 | 35.5 | 4.5 | 6 | 17 | 13 | 3.5 | 88 | 250 | 770 |
| 10 | 80 | 103 | 6 | 8 | 17 | 115 | 360 | 860 | |||||
| 50 | 12 | 80 | 104 | 45.5 | 7 | 10 | 19 | 4 | 175 | 500 | 1,190 | ||
| 100 | 124 | 190 | |||||||||||
| 60 | 16 | 80 | 106 | 55.5 | 9 | 12.5 | 24 | 4.5 | 280 | 610 | 1,780 | ||
| 100 | 126 | 310 | |||||||||||
| 150 | 176 | 375 | |||||||||||
| 20 | 100 | 128.5 | 11.5 | 15 | 29 | 440 | 590 | 2,460 | |||||
| 120 | 137 | 475 | 650 | 2,640 | |||||||||
| 80 | 16 | 100 | 128 | 75.5 | 9 | 12.5 | 19 | 24 | 4.5 | 405 | 500 | 700 | |
| 120 | 148 | 435 | 510 | ||||||||||
| 150 | 178 | 470 | 560 | 1,880 | |||||||||
| 20 | 120 | 150.5 | 11.5 | 15 | 29 | 4.5 | 580 | 540 | 1,950 | ||||
| 150 | 180.5 | 640 | 590 | 1,990 | |||||||||
| 200 | 230.5 | 740 | 640 | 2,080 | |||||||||
| 24 | 150 | 184 | 15 | 19 | 35 | 5 | 860 | 600 | 2,740 | ||||
| 180 | 214 | 955 | 680 | 2,800 | |||||||||
| 200 | 234 | 1,010 | 750 | 2,870 | |||||||||
| 100 | 20 | 120 | 150.5 | 95.5 | 11.5 | 15 | 29 | 4.5 | 690 | 540 | 2,740 | ||
| 150 | 180.5 | 750 | 580 | 2,800 | |||||||||
| 200 | 230.5 | 850 | 600 | 2,870 | |||||||||
| 24 | 150 | 184 | 15 | 19 | 35 | 5 | 970 | 2,740 | |||||
| 180 | 214 | 1,065 | 640 | 2,800 | |||||||||
| 200 | 234 | 1,125 | 710 | 2,870 | |||||||||
製品比較情報
■エコノミーシリーズと当社類似品の違い
| 当社類似品 FJSN・FJSNS | エコノミーシリーズ C－CFJSN・C－CFJSNS | |
| 材質 | SS400/SUS304 | SS400相当/SUS304相当 |
| 表面処理 | 電着塗装(黒)/電解研磨 | 亜鉛メッキ/電着塗装(黒)/なし |
| パッド部材質 | ネオプレンゴム(黒) | ニトリルゴム |
| 垂直耐荷重(kN) | 4.0〜4.4 | 3.5〜5.0 |
| RoHS10 | 対応 | 対応 |
■当社類似品との価格比較
各型番の数量別価格・納期は、型番確定後に「価格を確認」をクリックしてご確認ください。
| プライスダウン率 | 価格例（24年3月時点） 型番：C-CFJSN40-8-60 | |||||||||||||||||||||||||||||||||||||
|
|
使用方法
■アジャスタパッドの推奨取付方法
・安全を確保した上で、設備をアジャスタパッドが取り付けやすい高さまでリフトで持ち上げる。（軽量設備の場合は片方から持ち上げても可）。
・アジャスタパッドを取り付け、全数の取り付け完了後リフトを下ろし、水平調整を行う。
・アジャスタパッドは極力ねじ部長さの半分以下程度の高さになるよう調整してください。（高くすることで耐荷重が減少します。）
注意事項
1. めねじにおねじ部が取り付け可能かご確認ください。（ねじに塗装する場合、塗装後ねじの切り直しを推奨します。）
2. アジャスタは極力ねじ部長さの半分以下程度の高さになるよう調整してください。（高くすることで耐荷重が減少します。）
3. 重量設備用の場合、調整しやすいよう、ねじ部に潤滑用グリースの塗布を推奨します。
2. アジャスタは極力ねじ部長さの半分以下程度の高さになるよう調整してください。（高くすることで耐荷重が減少します。）
3. 重量設備用の場合、調整しやすいよう、ねじ部に潤滑用グリースの塗布を推奨します。
