【エコノミーシリーズ】 RoHS対応 アジャスタパッド PVCタイプ
ご注意
- 24年11月29日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
- REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が21型番あります。
外形図・規格表

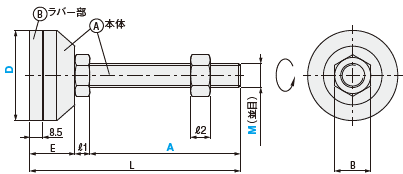

外形図
[ ! ]ねじ軸は回転し、多少傾きます。
| Type | Ⓐ本体 | Ⓑラバー部 | |
| ［M］材質 | ［S］表面処理 | ［M］材質 | |
| C-CPVC | SS400相当 | 亜鉛メッキ | PVC（ポリ塩化ビニル） |
規格表
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | M | A | L | ℓ1 | ℓ2 | E | B | 垂直耐荷重 (kN) | 質量 (g) | ￥基準単価 | |
| Type | D | ||||||||||
| C-CPVC | 50 | 8 | 50 | 82.5 | 4.5 | 6 | 28 | 13 | 4 | 168 | 240 |
| 80 | 112.5 | 180 | |||||||||
| 60 | 10 | 80 | 115 | 6 | 8 | 29 | 17 | 5 | 290 | 650 | |
| 100 | 135 | 300 | 660 | ||||||||
| 12 | 100 | 136 | 7 | 10 | 19 | 6 | 330 | 680 | |||
| 120 | 156 | 345 | 700 | ||||||||
| 16 | 100 | 138 | 9 | 12.5 | 24 | 7 | 425 | 780 | |||
| 120 | 158 | 450 | 790 | ||||||||
| 150 | 188 | 490 | 800 | ||||||||
| 20 | 120 | 160.5 | 11.5 | 15 | 29 | 8 | 595 | 840 | |||
| 150 | 190.5 | 655 | 880 | ||||||||
| 200 | 240.5 | 755 | 940 | ||||||||
| 80 | 16 | 100 | 139.5 | 9 | 12.5 | 30.5 | 24 | 7 | 530 | 390 | |
| 120 | 159.5 | 560 | 420 | ||||||||
| 150 | 189.5 | 600 | 440 | ||||||||
| 20 | 120 | 162 | 11.5 | 15 | 29 | 8 | 700 | 490 | |||
| 150 | 192 | 765 | 510 | ||||||||
| 200 | 242 | 865 | 540 | ||||||||
| 24 | 150 | 195.5 | 15 | 19 | 35 | 10 | 985 | 600 | |||
| 180 | 225.5 | 1,065 | 650 | ||||||||
| 200 | 245.5 | 1,135 | 730 | ||||||||
| 注文例 | 型番（Type・D） | - | M | - | A |
| C-CPVC50 | - | 8 | - | 50 |
使用方法
■アジャスタパッドの推奨取付方法
・安全を確保した上で、設備をアジャスタパッドが取り付けやすい高さまでリフトで持ち上げる。（軽量設備の場合は片方から持ち上げても可）。
・アジャスタパッドを取り付け、全数の取り付け完了後リフトを下ろし、水平調整を行う。
・アジャスタパッドは極力ねじ部長さの半分以下程度の高さになるよう調整してください。（高くすることで耐荷重が減少します。）
注意事項
1. めねじにおねじ部が取り付け可能かご確認ください。（ねじに塗装する場合、塗装後ねじの切り直しを推奨します。）
2. アジャスタは極力ねじ部長さの半分以下程度の高さになるよう調整してください。（高くすることで耐荷重が減少します。）
3. 重量設備用の場合、調整しやすいよう、ねじ部に潤滑用グリースの塗布を推奨します。
2. アジャスタは極力ねじ部長さの半分以下程度の高さになるよう調整してください。（高くすることで耐荷重が減少します。）
3. 重量設備用の場合、調整しやすいよう、ねじ部に潤滑用グリースの塗布を推奨します。
関連商品
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
240円 ( 264円 ) | 在庫品1日目当日出荷可能 |
240円 ( 264円 ) | 在庫品1日目当日出荷可能 |
650円 ( 715円 ) | 在庫品1日目当日出荷可能 |
660円 ( 726円 ) | 在庫品1日目当日出荷可能 |
680円 ( 748円 ) | 在庫品1日目当日出荷可能 |
700円 ( 770円 ) | 在庫品1日目当日出荷可能 |
780円 ( 858円 ) | 在庫品1日目当日出荷可能 |
790円 ( 869円 ) | 在庫品1日目当日出荷可能 |
800円 ( 880円 ) | 在庫品1日目当日出荷可能 |
840円 ( 924円 ) | 在庫品1日目当日出荷可能 |
880円 ( 968円 ) | 在庫品1日目当日出荷可能 |
940円 ( 1,034円 ) | 在庫品1日目当日出荷可能 |
390円 ( 429円 ) | 在庫品1日目当日出荷可能 |
420円 ( 462円 ) | 在庫品1日目当日出荷可能 |
440円 ( 484円 ) | 在庫品1日目当日出荷可能 |
490円 ( 539円 ) | 在庫品1日目当日出荷可能 |
510円 ( 561円 ) | 在庫品1日目当日出荷可能 |
540円 ( 594円 ) | 在庫品1日目当日出荷可能 |
600円 ( 660円 ) | 在庫品1日目当日出荷可能 |
650円 ( 715円 ) | 在庫品1日目当日出荷可能 |
730円 ( 803円 ) | 在庫品1日目当日出荷可能 |
