【エコノミーシリーズ】 RoHS2（10物質）対応タイミングプーリ XL 固定寸法タイプ

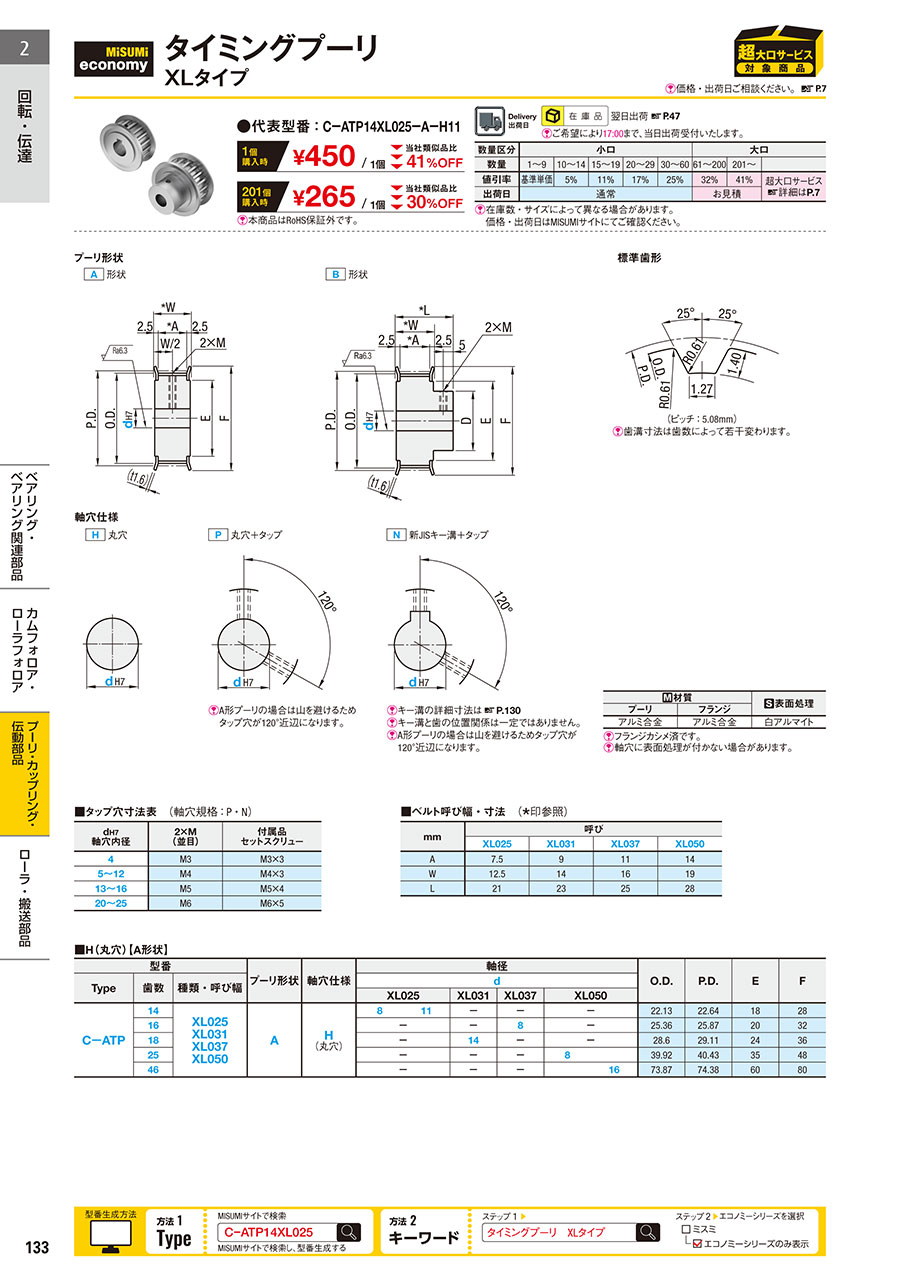

カタログ| P.133

通常単価(税別): 725円～1,115円

税込単価: 798円～1,227円

通常出荷日：在庫品1日目当日出荷可能

固定寸法から選択する旧規格の商品です。新規採用時は後継品のRoHS2（10物質）対応・寸法フリー指定タ...

詳細を確認

2024年9月26日以降のご注文分に関してはRoHS2（10物質）対応品として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

よく一緒に見られています

ミスミ

【エコノミーシリーズ】 RoHS2（10物質）対応タイミングプーリ S3M 固定寸法タイプ

通常価格(税別)： 570円 (税込価格：627円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

【エコノミーシリーズ】 RoHS2（10物質）対応アイドラー XLタイプ

通常価格(税別)： 1,320円 (税込価格：1,452円)

通常出荷日：在庫品1日目

未確定：候補が22型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

特長

RoHS2（10物質）対応・寸法フリー指定　でさらに選びやすくなったエコノミーシリーズタイミングプーリが発売開始！（商品ページはこちら）

外形図

プーリ形状
A 形状
B 形状 標準歯形 軸穴仕様
H 丸穴
P 丸穴＋タップ
N 新JISキー溝＋タップ[ ! ]A形プーリの場合は山を避けるため
タップ穴が120°近辺になります。[ ! ]キー溝の詳細寸法
[ ! ]キー溝と歯の位置関係は一定では
ありません。
[ ! ]A形プーリの場合は山を避けるため
タップ穴が120°近辺になります。 [ ! ]歯溝寸法は歯数によって若干変わります。（ピッチ：5.08mm）

[ M ]材質		[ S ]表面処理
プーリ	フランジ	[ S ]表面処理
アルミ合金	アルミ合金	白アルマイト

[ ! ]フランジカシメ済です。
[ ! ]軸穴に表面処理が付かない場合があります。

■タップ穴寸法表　（軸穴規格：P・N）

d_H7 軸穴内径	2×M (並目)	付属品セットスクリュ−
4	M3	M3×3
5～12	M4	M4×3
13～16	M5	M5×4
20～25	M6	M6×5

■ベルト呼び幅・寸法　（*印参照）

mm	呼び
mm	XL025	XL031	XL037	XL050
A	7.5	9	11	14
W	12.5	14	16	19
L	21	23	25	28

規格表

注文例		型番	ー	プーリ形状	ー	軸穴仕様・軸径
注文例		CーATP14XL025	ー	A	ー	H11

■H（丸穴）【A形状】

型番			プーリ形状	軸穴仕様	軸径						O.D.	P.D.	E	F
Type	歯数	種類・呼び幅			d
					XL025		XL031	XL037	XL050
C－ATP	14	XL025 XL031 XL037 XL050	A	H (丸穴)	8	11	－	－	－		22.13	22.64	18	28
	16				－		－	8	－		25.36	25.87	20	32
	18				－		14	－	－		28.6	29.11	24	36
	25				－		－	－	8		39.92	40.43	35	48
	46				－		－	－		16	73.87	74.38	60	80

■P（丸穴＋タップ）【A形状】

型番			プーリ形状	軸穴仕様	軸径																										O.D.	P.D.	E	F
Type	歯数	種類・呼び幅			d
Type	歯数	種類・呼び幅			XL025				XL031				XL037													XL050
C－ATP	12	XL025 XL031 XL037 XL050	A	P (丸穴＋タップ)	－				5	6	8		4	5			8									5					18.9	19.4	15	25
	14				－						8			5			8	10									8				22.13	22.64	18	28
	15				－					6	8						8		11							－					23.75	24.26	20	32
	16				5	6	8	10			8	10		5		6.35	8	10	11	12	13					5	8	10			25.36	25.87	20	32
	18					6	8				8				6		8	10									8			14	28.6	29.11	24	36
	19				－				－								8											10			30.22	30.72	24	36
	20				－				－								8	10				14					8	10			31.83	32.34	27	40
	21				－				－								8									－					33.45	33.96	27	40
	22				－				－								8									－					35.07	35.57	30	45
	24				－				－								8	10				14						10			38.3	38.81	30	45
	25				－				－														15					10	12		39.92	40.43	35	48
	26				－				－									10							22	－					41.53	42.01	35	48
	28						8		－				－													－					44.77	45.28	40	55
	30				－				－									10						20		－					48	48.51	40	55

【B形状】

型番			プーリ形状	軸穴仕様	軸径												O.D.	P.D.	D	E	F
Type	歯数	種類・呼び幅			d
Type	歯数	種類・呼び幅			XL025			XL031			XL037					XL050
C－ATP	10	XL025 XL031 XL037 XL050	B	P (丸穴＋タップ)	5			－			6					－	15.66	16.17	10	12	24
	12				5				－		6					－	18.9	19.4	12	15	25
	14				5	6.35	8		－			6.35	8			－	22.13	22.64	15	18	28
	15				－				10				8			8	23.75	24.26	17	20	32
	16				－			－					8			－	25.36	25.87	17	20	32
	18						8	－				6.35	8	10		－	28.6	29.11	21	24	36
	20				－			8					8			－	31.83	32.34	24	27	40
	21				－					12	－					8	33.45	33.96	24	27	40
	22				－			－					8	10		－	35.07	35.57	26	30	45
	30				－			－					8			－	48	48.51	35	40	55
	36				－			－							14	－	57.7	58.21	40	50	67

■N（キー溝＋タップ）【A形状】

型番			プーリ形状	軸穴仕様	軸径																						O.D.	P.D.	E	F
Type	歯数	種類・呼び幅			d
Type	歯数	種類・呼び幅			XL025		XL031				XL037								XL050
C－ATP	14	XL025 XL031 XL037 XL050	A	N (キー溝＋タップ)	－		8				8								8								22.13	22.64	18	28
	15				－			10			8		NK10						－								23.75	24.26	20	32
	16				8				12		8	10		12					8	10	NK10		12				25.36	25.87	20	32
	18				8		8	10	12	14	8	10			14	15			8	10			12	14	15		28.6	29.11	24	36
	19				－		－				－									10	NK10		12		15		30.22	30.72	24	36
	20				8	10		10			8	10	NK10	12	14		16		8	10	NK10	11	12	14	15		31.83	32.34	27	40
	21				－		－							12					－								40	33.45	27	40
	22				－		－					10	NK10							10	NK10				15		35.07	35.57	30	45
	24				－		－							12	14				－								38.3	38.81	30	45
	25				－		－				8									10	NK10		12	14	15		39.92	40.43	35	48
	26				－		－				－															20	41.53	42.01	35	48
	30				－				12		－														15		48	48.51	40	55
	32				－		－							12					－								51.24	51.74	45	61
	38				－		－				－														15		60.94	61.45	50	67
	46				－		－											25	－								73.87	74.38	60	80
	50				－		－					10							－								80.34	80.85	67	87

[ ! ]新JISキー溝＋タップの軸穴径10で、キー溝幅4.0mm（高さ1.8mm）をご希望の場合はNK10とご指定ください。

【B形状】

型番			プーリ形状	軸穴仕様	軸径										O.D.	P.D.	D	E	F
Type	歯数	種類・呼び幅			d
Type	歯数	種類・呼び幅			XL025	XL031	XL037							XL050
C－ATP	15	XL025 XL031 XL037 XL050	B	N (キー溝＋タップ)	－	NK10	－							－	23.75	24.26	17	20	32
	16				8	－	－							－	25.36	25.87	17	20	32
	18				－	－				12				－	28.6	29.11	21	24	36
	20				－	－	8	10	11		14	15		－	31.83	32.34	24	27	40
	22				－	－	8							－	35.07	35.57	26	30	45
	24				－	－	－							10	38.3	38.81	26	30	45
	40				－	－							16	－	64.17	64.68	40	58	74

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

歯数

￥基準単価

XL025

XL031

XL037

XL050

H穴

P穴

N穴

H穴

P穴

N穴

H穴

P穴

N穴

H穴

P穴

N穴

A
形状

B
形状

A
形状

B
形状

A
形状

B
形状

A
形状

B
形状

A
形状

B
形状

A
形状

B
形状

A
形状

B
形状

A
形状

B
形状

A
形状

B
形状

A
形状

B
形状

A
形状

B
形状

A
形状

B
形状

－

730

－

790

－

750

－

740

－

780

820

－

940

－

450

－

780

－

740

－

850

－

780

855

890

－

940

－

1,050

－

750

850

950

－

790

880

890

－

1,070

－

720

－

825

910

－

750

－

855

－

520

－

790

880

890

－

990

－

1,090

－

750

830

850

－

510

－

790

－

890

－

815

900

910

1,000

－

1,010

－

1,110

－

845

－

1,030

－

1,140

－

900

－

900

930

－

850

940

970

1,050

－

1,050

－

1,160

－

910

－

850

－

970

－

1,150

－

890

970

1,010

1,090

－

1,200

－

890

－

1,010

－

1,080

－

1,320

－

900

－

1,030

－

790

－

1,090

－

1,220

－

900

－

1,240

－

870

－

1,050

－

940

1,200

－

1,280

－

1,110

－

1,330

－

1,350

－

1,560

－

1,320

－

960

－

1,490

－

製品比較情報

		当社類似品 ATP□□XLなど	エコノミーシリーズ C-ATP□□XL （本商品）	エコノミーシリーズでの類似品 E-ATP□□XL （後継品）
材質	プーリ	アルミ合金/S45C相当/SUS304	アルミ合金	アルミ合金
材質	フランジ	アルミ合金/SPCC/SUS304	アルミ合金	アルミ合金
表面処理		白アルマイト/黒アルマイト /硬質アルマイト/無電解ニッケルメッキ /四三酸化鉄皮膜	白アルマイト	白アルマイト
寸法指定方法		フリー指定	固定寸法選択	フリー指定
軸穴仕様		8種類	3種類 H(丸穴)/P(丸穴＋タップ) /N(キー溝＋タップ)	3種類 H(丸穴)/P(丸穴＋タップ) /N(キー溝＋タップ)
追加工		選択可	不可	不可
付属品（セットスクリュー）		あり	あり	あり
RoHS2（10物質）		対応	対応	対応

■当社類似品との価格比較

プライスダウン率

価格例（9/1時点）型番：C-ATP20XL037-B-N8

数量	1個あたりプライスダウン率
1	ｰ
10	20%
15	25%
20	30%
31	45%
51	50%
201	65%

数量	当社類似品（ATP20XL037-B-N8）	本商品	当社類似品比プライスダウン率
1	1,760円	1,055円	40%
10	1,408円	844円	40%
15	1,319円	791円	40%
20	1,232円	738円	40%
31	967円	580円	40%
51	880円	527円	40%
201	880円	369円	58%

各型番の数量別価格・納期は、型番確定後に「価格を確認」をクリックしてご確認ください。

使用方法

使用方法
	①駆動用駆動輪で従動輪を回すことで伝動
	①リニア駆動用オープンエンドベルトにて往復運動

使用方法
	③搬送用 2本のタイミングベルトで板を搬送
	④トラクター搬送用ワークをベルトで挟んで搬送

使用例

■機構名
ワーク反転移送機構

■機構性能
コンベア上のワークを90度回転させ、次工程へ供給。
この時、クランプ機構が180度自転し、移送時搬送方向に対しワークの方向を変えない。

■タイミングプーリの働き
タイミングプーリとタイミングベルトの伝動により、ワークを移送しながら置く方向を変えることができます。（S規格とGT規格のタイミングプーリに対応）

詳細はワーク反転移送機構をクリックしてください。

型番リスト

表示件数

型番

特性・用途

使用ベルト幅

(mm)

ベルト幅

(inch)

歯数

(T)

プーリ形状

軸穴径 d

(mm)

軸穴形状

RoHS2（10物質）?

最小発注数量

該当なし	9.5	0.37	10	B形	6	P	対応	1個
該当なし	7.9	0.31	12	A形	5	P	対応	1個
該当なし	7.9	0.31	12	A形	8	P	対応	1個
該当なし	9.5	0.37	12	B形	6	P	対応	1個
該当なし	9.5	0.37	14	A形	8	P	対応	1個
該当なし	9.5	0.37	14	B形	8	P	対応	1個
該当なし	6.4	0.25	16	A形	5	P	対応	1個
該当なし	9.5	0.37	16	A形	8	P	対応	1個
該当なし	9.5	0.37	16	B形	8	P	対応	1個
-	12.7	0.5	18	A形	15	N	対応	1個
該当なし	9.5	0.37	20	A形	8	N	対応	1個
該当なし	9.5	0.37	20	A形	10	N	対応	1個
該当なし	9.5	0.37	20	A形	12	N	対応	1個
該当なし	9.5	0.37	20	A形	14	N	対応	1個
該当なし	9.5	0.37	20	A形	10	NK	対応	1個
該当なし	9.5	0.37	20	A形	8	P	対応	1個
該当なし	9.5	0.37	20	A形	10	P	対応	1個
該当なし	9.5	0.37	20	B形	8	N	対応	1個
該当なし	9.5	0.37	20	B形	15	N	対応	1個
該当なし	9.5	0.37	20	B形	8	P	対応	1個
-	12.7	0.5	20	A形	8	P	対応	1個
該当なし	9.5	0.37	24	A形	8	P	対応	1個

通常単価(税別) (税込単価)	通常出荷日	高品質の代替品

790円 ( 869円 )	在庫品1日目当日出荷可能	ATP10XL037-B
740円 ( 814円 )	在庫品1日目当日出荷可能	-
740円 ( 814円 )	在庫品1日目当日出荷可能	ATP12XL031-A
820円 ( 902円 )	在庫品1日目当日出荷可能	-
780円 ( 858円 )	在庫品1日目当日出荷可能	ATP14XL037-A
855円 ( 941円 )	在庫品1日目当日出荷可能	-
725円 ( 798円 )	在庫品1日目当日出荷可能	ATP16XL025-A
790円 ( 869円 )	在庫品1日目当日出荷可能	-
880円 ( 968円 )	在庫品1日目当日出荷可能	ATP16XL037-B
1,115円 ( 1,227円 )	在庫品1日目当日出荷可能	ATP18XL050-A
970円 ( 1,067円 )	在庫品1日目当日出荷可能	ATP20XL037-A
970円 ( 1,067円 )	在庫品1日目当日出荷可能	ATP20XL037-A
970円 ( 1,067円 )	在庫品1日目当日出荷可能	ATP20XL037-A
970円 ( 1,067円 )	在庫品1日目当日出荷可能	ATP20XL037-A
970円 ( 1,067円 )	在庫品1日目当日出荷可能	ATP20XL037-A
855円 ( 941円 )	在庫品1日目当日出荷可能	-
855円 ( 941円 )	在庫品1日目当日出荷可能	-
1,055円 ( 1,161円 )	在庫品1日目当日出荷可能	ATP20XL037-B
1,055円 ( 1,161円 )	在庫品1日目当日出荷可能	ATP20XL037-B
940円 ( 1,034円 )	在庫品1日目当日出荷可能	ATP20XL037-B
1,050円 ( 1,155円 )	在庫品1日目当日出荷可能	ATP20XL050-A
890円 ( 979円 )	在庫品1日目当日出荷可能	ATP24XL037-A

詳細情報

基本情報

基本情報

固定寸法から選択する旧規格の商品です。新規採用時は後継品のRoHS2（10物質）対応・寸法フリー指定タイプからお選びください。（こちら）
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

ご注意

2024年9月26日以降のご注文分に関してはRoHS2（10物質）対応品として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
回転軸　ツバ付き　軸端形状組合せタイプ
ツバ部を抑え機構とすることで、部品数を削減し、コンパクトに位置決めすることが可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

【エコノミーシリーズ】 RoHS2（10物質）対応タイミングプーリ XL 固定寸法タイプのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品【エコノミーシリーズ】 RoHS2（10物質）対応タイミングプーリ XL 固定寸法タイプ	【エコノミーシリーズ】 RoHS2（10物質）対応アイドラー XLタイプ	【エコノミーシリーズ】 RoHS2（10物質）対応タイミングプーリ MXL 固定寸法タイプ	【エコノミーシリーズ】 RoHS2（10物質）対応タイミングプーリ S5M 固定寸法タイプ	【エコノミーシリーズ】 RoHS2（10物質）対応タイミングプーリ XL フリー指定タイプ	【エコノミーシリーズ】 RoHS2（10物質）対応タイミングプーリ T5 固定寸法タイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	725円-	1,320円 -	610円 -	900円 -	-	910円 -
通常出荷日	在庫品1日目	在庫品1日目〜	在庫品1日目	在庫品1日目	7日目〜	在庫品1日目
種類	タイミングプーリ	歯付アイドラー	タイミングプーリ	タイミングプーリ	タイミングプーリ	タイミングプーリ
バックラッシレスタイプ	非該当	非該当	非該当	非該当	非該当	非該当
ベルト種類	XL	XL	MXL	S5M	XL	T5
表面処理	白アルマイト	白アルマイト	白アルマイト	白アルマイト	白アルマイト	白アルマイト
材質	アルミ合金	アルミ合金	アルミ合金	アルミ合金	アルミ合金	アルミ合金

タイミングプーリ・アイドラーカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

タイミングプーリ・アイドラーに関連する通販・販売特集

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

特性・用途

使用ベルト幅(mm)

ベルト幅(inch)

歯数(T)

プーリ形状

軸穴径 d(mm)

軸穴形状

タイプ

CAD

出荷日

【エコノミーシリーズ】 RoHS2（10物質）対応 タイミングプーリ XL 固定寸法タイプ

外形図・規格表

型番リスト

詳細情報

基本情報

ご注意

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

タイミングプーリ・アイドラーカテゴリの売れ筋ランキング

タイミングプーリ・アイドラーに関連する通販・販売特集

技術サポート窓口

chemSHERPA

【エコノミーシリーズ】 RoHS2（10物質）対応タイミングプーリ XL 固定寸法タイプ
