【エコノミーシリーズ】 RoHS対応 タイミングプーリ MXL 固定寸法タイプ

【エコノミーシリーズ】 RoHS対応 タイミングプーリ MXL 固定寸法タイプ
通常単価(税別)
610円～905円
税込単価
671円～996円
通常出荷日：在庫品1日目当日出荷可能

固定寸法から選択する旧規格の商品です。新規採用時は後継品のRoHS対応・寸法フリー指定タイプからお選び...

詳細を確認
  • 2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
  • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

よく一緒に見られています

【エコノミーシリーズ】 RoHS対応 タイミングプーリ S3M 固定寸法タイプ

ミスミ

【エコノミーシリーズ】 RoHS対応 タイミングプーリ S3M 固定寸法タイプ
通常価格(税別)： 570円 (税込価格：627円)

通常出荷日：在庫品1日目

よく一緒に見られています

【エコノミーシリーズ】 RoHS対応 タイミングプーリ XL 固定寸法タイプ

ミスミ

【エコノミーシリーズ】 RoHS対応 タイミングプーリ XL 固定寸法タイプ
通常価格(税別)： 725円 (税込価格：798円)

通常出荷日：在庫品1日目

未確定：候補が8型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

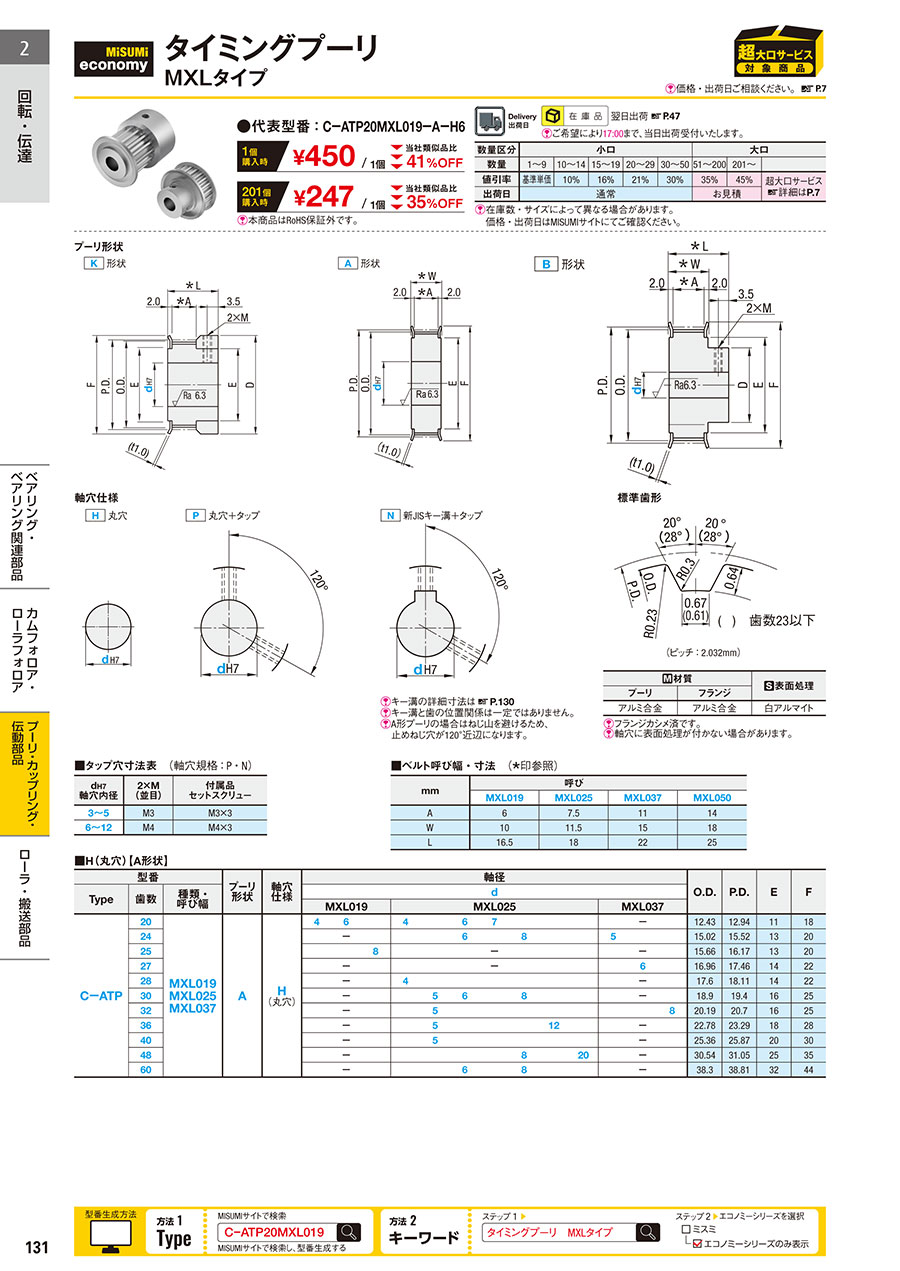

外形図・規格表
