【エコノミーシリーズ】 RoHS対応 ヒンジピン ストレート止め輪タイプ
ご注意
- 2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
- REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が26型番あります。

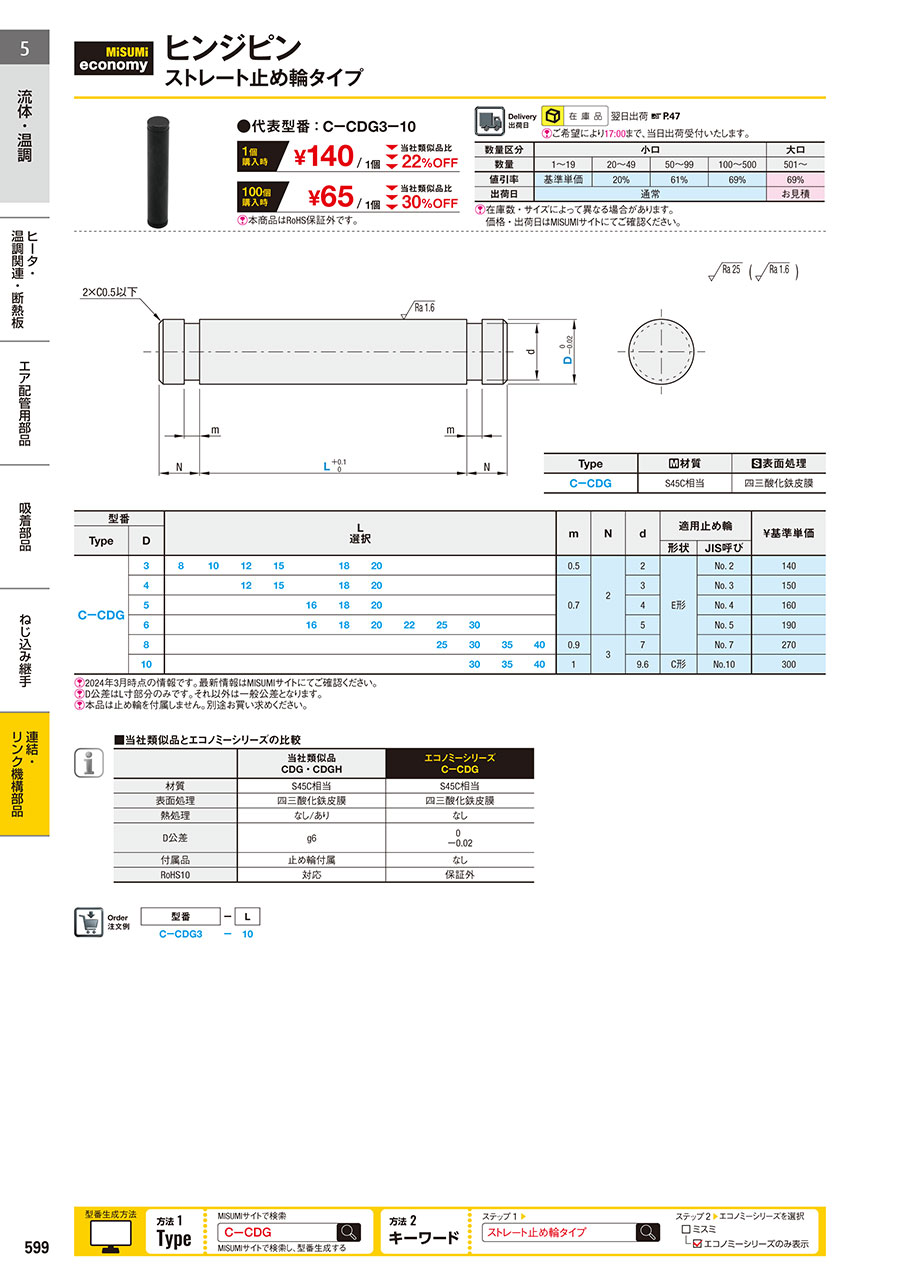

外形図・規格表
商品概要
ヒンジピンは様々な回転接続部の支点としてご使用いただけます。支点は蝶番の軸のような働きをし、接続された部品が支点によって回転運動をします。
外形図
[ ! ]D公差はL寸部分のみです。それ以外は一般公差となります。
規格表
材質規格表
サイズ規格表
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]D公差はL寸部分のみです。それ以外は一般公差となります。
[ ! ]本品は止め輪を付属しません。別途お買い求めください。
[ ! ]推奨E型止め輪はこちら、C形止め輪はこちらをクリックしてください。
| Type | [ M ]相当材質 | [ S ]表面処理 | [ A ]付属品 |
| C-CDG | S45C | 四三酸化鉄皮膜 | なし |
サイズ規格表
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | L 選択 | m | N | d | 適用止め輪 | ￥基準単価 | |||||||||||||
| Type | D | ||||||||||||||||||
| 形状 | JIS呼び | ||||||||||||||||||
| CーCDG | 3 | 8 | 10 | 12 | 15 | 18 | 20 | 0.5 | 2 | 2 | E形 | No. 2 | 140 | ||||||
| 4 | 12 | 15 | 18 | 20 | 0.7 | 3 | No. 3 | 150 | |||||||||||
| 5 | 16 | 18 | 20 | 4 | No. 4 | 160 | |||||||||||||
| 6 | 16 | 18 | 20 | 22 | 25 | 30 | 5 | No. 5 | 190 | ||||||||||
| 8 | 25 | 30 | 35 | 40 | 0.9 | 3 | 7 | No. 7 | 270 | ||||||||||
| 10 | 30 | 35 | 40 | 1 | 9.6 | C形 | No.10 | 300 | |||||||||||
[ ! ]本品は止め輪を付属しません。別途お買い求めください。
[ ! ]推奨E型止め輪はこちら、C形止め輪はこちらをクリックしてください。
商品特長
製品比較情報
■エコノミーシリーズ ヒンジピン規格
| ストレート止め輪タイプ | ツバ付き止輪タイプ | |
| 形状 |  |  |
| 素材 | S45C相当 | |
| 熱処理 | 無し | |
| 表面処理 | 四三酸化鉄皮膜 | |
| 直径mm | 3～10 | |
| 長さmm | 8～40 | |
■当社類似品とエコノミーシリーズの比較
※ミスミエコノミーシリーズは止め輪が付きません。別途お買い求めください。（規格表に推奨止め輪のリンクがございますので、ご確認ください。）
| 当社類似品 CDG・CDGH | エコノミーシリーズ CーCDG | |
| 材質 | S45C相当 | S45C相当 |
| 表面処理 | 四三酸化鉄皮膜 | 四三酸化鉄皮膜 |
| 熱処理 | なし/あり | なし |
| D公差 | g6 | 0 ー0.02 |
| 付属品 | 止め輪付属 | なし |
| RoHS10 | 対応 | 対応 |
■エコノミーシリーズと当社類似品の使い分け
| 当社類似品 | エコノミーシリーズ | |
| 外径公差（例φ6） | g6(-0.004～-0.012) | 0～0.02 |
| 付属止め輪 | あり | 無し |
| 使い分け | 公差精度が高く、ベアリングや回転部品と組み合わせることで高速旋回運動に適しています
| 材料の熱処理を行っておらず、比較的公差精度が低いため、往復揺動運動に適しています。
|
注意事項
①D公差はL寸範囲のみです。それ以外は一般公差となります。
②防錆仕様の選定と手入れについて
防錆性能が必要な場合は、当社類似品をお買い求めください。
表面処理されていない商品は、定期的に防錆油を塗布し手入れをしてください。
③本品は止め輪が付きません。
②防錆仕様の選定と手入れについて
防錆性能が必要な場合は、当社類似品をお買い求めください。
表面処理されていない商品は、定期的に防錆油を塗布し手入れをしてください。
③本品は止め輪が付きません。
関連資料
金属材料および表面処理の防錆性能と手入れについては、こちらをクリックしてください。
