ミスミ

カタログ| P.1-064-2020

通常単価(税別): 1,200円～6,250円

税込単価: 1,320円～6,875円

通常出荷日：在庫品1日目当日出荷可能

国際規格NSFのH1グレードに登録された安全性の高いグリースが封入されており、食品機械や医薬品製造機な...

詳細を確認

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

よく一緒に見られています

ミスミ

深溝玉軸受　両シールド形－ステンレス－

通常価格(税別)： 500円 (税込価格：550円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

ステンレス製深溝玉軸受　非接触ゴムシール形・接触ゴムシール形

通常価格(税別)： 500円 (税込価格：550円)

通常出荷日：在庫品1日目

未確定：候補が28型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報
カタログ

[ ! ]軸受け精度　JIS B 1514 0級
[ ! ]使用温度　・SBF DDU -20～+110℃　　・KBF ZZ -30～+230℃
[ ! ]グリースはNSF H1規格品で、食品との偶発的接触が許諾される潤滑剤です。

Type	内・外輪		シール・シールド	転動体
	[ M ]材質	[ H ]硬度	[ M ]材質	[ M ]材質
SBF DDU	SUS440C	57〜63HRC	ニトリルゴム(NBR)	SUS440C
KBF ZZ			SUS304

型式

SBF6000DDU
KBF6001ZZ

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		d	D	B	r (min)	基本定格荷重		許容回転数 rpm(参考)		取付関係寸法				質量 (g) (参考)	￥基準単価
ゴムシール	耐熱両シールド					Cr (動)N	Cor (静)N	許容回転数 rpm(参考)		Ds		dh (max)	R (max)		SBF DDU	KBF ZZ
ゴムシール	耐熱両シールド					Cr (動)N	Cor (静)N	SBF	KBF	(min)	(max)	dh (max)	R (max)		SBF DDU	KBF ZZ
SBF6900DDU	KBF6900ZZ	10	22	6	0.3	215	151	3600	2000	12	13	20	0.3	9	1,200	1,940
SBF6000DDU	KBF6000ZZ	10	26	8		370	259			12	14	24		18	1,240	2,000
SBF6901DDU	KBF6901ZZ	12	24	6		230	161			14	15	22		10	1,300	2,110
SBF6001DDU	KBF6001ZZ	12	28	8		410	287			14	16	26		20	1,320	2,150
SBF6902DDU	KBF6902ZZ	15	28	7		345	242			17	18	26		16	1,500	2,730
SBF6002DDU	KBF6002ZZ	15	32	9		450	315			17	19	30		30	1,700	2,760
SBF6903DDU	KBF6903ZZ	17	30	7		370	259			19	20	28		17	1,720	2,840
SBF6003DDU	KBF6003ZZ	17	35	10		480	336			19	21	33		39	1,790	2,900
SBF6904DDU	KBF6904ZZ	20	37	9		510	357			22	24	35		36	2,320	3,890
SBF6004DDU	KBF6004ZZ	20	42	12	0.6	750	525			24	26	38	0.6	65	2,430	3,950
SBF6905DDU	KBF6905ZZ	25	42	9	0.3	560	392	3370	1880	27	29	40	0.3	42	2,680	4,440
SBF6005DDU	KBF6005ZZ	25	47	12	0.6	810	567	3150	1750	29	31	43	0.6	77	2,790	4,540
SBF6906DDU	KBF6906ZZ	30	47	9	0.3	580	406	2920	1630	32	34	45	0.3	49	3,490	5,650
SBF6006DDU	KBF6006ZZ	30	55	13	1	1060	742	2700	1500	35	37	50	1	114	3,850	6,250

[ ! ]kgf＝N×0.101972

■寸法公差（等級0級）

ｄ内径公差

ｄ		内径公差 (mm)
(mm)
を超え	以下
0.6	2.5	0 －0.008

2.5	10	0 －0.008

10	18	0 －0.008

18	30	0 －0.010

30	50	0 －0.012

50	80	0 －0.015

D 外径公差

D		外径公差 (mm)
(mm)
を超え	以下
2.5	6	0 －0.008

6	18	0 －0.008

18	30	0 －0.009

30	50	0 －0.011

50	80	0 －0.013

80	120	0 －0.015

B　幅公差

ｄ		B 幅公差 (mm)
(mm)
を超え	以下
0.6	2.5	0 －0.040

2.5	10	0 －0.120

10	18	0 －0.120

18	30	0 －0.120

30	50	0 －0.120

50	80	0 －0.150

[ ! ]公差寸法はJISに準拠（JIS B 1514-1　2017）

■はめあい一般基準（概略）

・軸

ラジアル軸受（0級、6X級、6級）					ミスミ商品
条件		玉軸受		軸の公差域クラス
条件		軸径（mm）
荷重の性質	荷重の大きさ等	を超え	以下
内輪回転荷重方向不定荷重	軽荷重変動荷重	－	18	h5	シャフト
		18	100	js6	－
		100	200	k6	－
	普通荷重	－	18	js5	－
		18	100	k5	－
		100	140	m5	－
内輪静止荷重	内輪が軸上を容易に動く必要がある	全軸径		g6	シャフト回転軸
内輪静止荷重	内輪が軸上を容易に動く必要がない	全軸径		h6	－

・ハウジング

ラジアル軸受（0級、6X級、6級）
条件			ハウジングの公差域クラス	ハウジング
荷重の性質	荷重の大きさ等	外輪アキシアル方向移動	ハウジングの公差域クラス	ハウジング
外輪静止荷重	各荷重（軽、普、重）	容易に移動できる	H7	一体型二つ割
	軸と内輪が高温になる	容易に移動できる	G7	一体型二つ割
	軽荷重、普通荷重で精密回転を要する	通常、移動できない	K6	一体型
	軽荷重、普通荷重で精密回転を要する	移動できる	JS6
	静粛な運転を要する	容易に移動できる	H6
方向不定荷重	軽荷重、普通荷重	通常、移動できる	JS7
	普通荷重、重荷重	通常、移動できない	K7
	大きな衝撃荷重	移動できない	M7
外輪回転荷重	軽荷重、変動荷重	移動できない	M7
	普通荷重、重荷重	移動できない	N7
	薄肉ハウジングで重荷重	移動できない	P7

[ ! ]JIS B 1566（2015）付属書B（参考）に準拠。
[ ! ]荷重の性質
・内輪回転荷重：内輪の荷重位置が変化する。
・内輪静止荷重：内輪の荷重位置が変化しない。
・外輪回転荷重：外輪の荷重位置が変化する。
・外輪静止荷重：外輪の荷重位置が変化しない。
・方向不定荷重：荷重位置が不確定。
（参考：はめあいの組合せの検討を参照）

[ ! ]荷重の大きさ
・軽荷重：基本動定格荷重の6%以下。
・普通荷重：基本動定格荷重の6%を超え12%以下。
・重荷重：基本動定格荷重の12%を超える。

軸受の技術データは下記のリンクをご参照ください。

表示件数

型番

特性・用途

シールド素材・形状

内径 d

(φ)

外径 D

(φ)

幅 B(または T)

(mm)

基本定格荷重 Cr(動)

(N)

許容回転数

(rpm)

RoHS2（10物質）?

最小発注数量

耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	両シールド形	10	26	8	370	2000	対応	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	両シールド形	12	28	8	410	2000	対応	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	両シールド形	15	32	9	450	2000	対応	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	両シールド形	17	35	10	480	2000	対応	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	両シールド形	20	42	12	750	2000	対応	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	両シールド形	25	47	12	810	1750	対応	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	両シールド形	30	55	13	1060	1500	対応	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	両シールド形	10	22	6	215	2000	対応	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	両シールド形	12	24	6	230	2000	対応	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	両シールド形	15	28	7	345	2000	対応	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	両シールド形	17	30	7	370	2000	対応	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	両シールド形	20	37	9	510	2000	対応	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	両シールド形	25	42	9	560	1880	対応	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	両シールド形	30	47	9	580	1630	対応	1個
耐食性・耐薬品 / 導電性・帯電防止	ゴムシール形	10	26	8	370	3600	対応	1個
耐食性・耐薬品 / 導電性・帯電防止	ゴムシール形	12	28	8	410	3600	対応	1個
耐食性・耐薬品 / 導電性・帯電防止	ゴムシール形	15	32	9	450	3600	対応	1個
耐食性・耐薬品 / 導電性・帯電防止	ゴムシール形	17	35	10	480	3600	対応	1個
耐食性・耐薬品 / 導電性・帯電防止	ゴムシール形	20	42	12	750	3600	対応	1個
耐食性・耐薬品 / 導電性・帯電防止	ゴムシール形	25	47	12	810	3150	対応	1個
耐食性・耐薬品 / 導電性・帯電防止	ゴムシール形	30	55	13	1060	2700	対応	1個
耐食性・耐薬品 / 導電性・帯電防止	ゴムシール形	10	22	6	215	3600	対応	1個
耐食性・耐薬品 / 導電性・帯電防止	ゴムシール形	12	24	6	230	3600	対応	1個
耐食性・耐薬品 / 導電性・帯電防止	ゴムシール形	15	28	7	345	3600	対応	1個
耐食性・耐薬品 / 導電性・帯電防止	ゴムシール形	17	30	7	370	3600	対応	1個
耐食性・耐薬品 / 導電性・帯電防止	ゴムシール形	20	37	9	510	3600	対応	1個
耐食性・耐薬品 / 導電性・帯電防止	ゴムシール形	25	42	9	560	3370	対応	1個
耐食性・耐薬品 / 導電性・帯電防止	ゴムシール形	30	47	9	580	2920	対応	1個

通常単価(税別) (税込単価)	通常出荷日

2,000円 ( 2,200円 )	在庫品1日目当日出荷可能
2,150円 ( 2,365円 )	在庫品1日目当日出荷可能
2,760円 ( 3,036円 )	在庫品1日目当日出荷可能
2,900円 ( 3,190円 )	在庫品1日目当日出荷可能
3,950円 ( 4,345円 )	在庫品1日目当日出荷可能
4,540円 ( 4,994円 )	在庫品1日目当日出荷可能
6,250円 ( 6,875円 )	在庫品1日目当日出荷可能
1,940円 ( 2,134円 )	在庫品1日目当日出荷可能
2,110円 ( 2,321円 )	在庫品1日目当日出荷可能
2,730円 ( 3,003円 )	在庫品1日目当日出荷可能
2,840円 ( 3,124円 )	在庫品1日目当日出荷可能
3,890円 ( 4,279円 )	在庫品1日目当日出荷可能
4,440円 ( 4,884円 )	在庫品1日目当日出荷可能
5,650円 ( 6,215円 )	在庫品1日目当日出荷可能
1,240円 ( 1,364円 )	在庫品1日目当日出荷可能
1,320円 ( 1,452円 )	在庫品1日目当日出荷可能
1,700円 ( 1,870円 )	在庫品1日目当日出荷可能
1,790円 ( 1,969円 )	在庫品1日目当日出荷可能
2,430円 ( 2,673円 )	在庫品1日目当日出荷可能
2,790円 ( 3,069円 )	在庫品1日目当日出荷可能
3,850円 ( 4,235円 )	在庫品1日目当日出荷可能
1,200円 ( 1,320円 )	在庫品1日目当日出荷可能
1,300円 ( 1,430円 )	在庫品1日目当日出荷可能
1,500円 ( 1,650円 )	在庫品1日目当日出荷可能
1,720円 ( 1,892円 )	在庫品1日目当日出荷可能
2,320円 ( 2,552円 )	在庫品1日目当日出荷可能
2,680円 ( 2,948円 )	在庫品1日目当日出荷可能
3,490円 ( 3,839円 )	在庫品1日目当日出荷可能

基本情報
納期・価格
概要・仕様

国際規格NSFのH1グレードに登録された安全性の高いグリースが封入されており、食品機械や医薬品製造機など衛生的な環境でも使用が可能です。

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応		個別対応
数量区分	小口		大口
数量	1〜14	15〜30	31〜
値引率	基準単価	5%	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

■グリースの代表性能と使用環境

		食品機械用グリース封入品	食品機械用耐熱グリース封入品	一般グリース封入品
		SBF6□□□DDU	KBF6□□□ZZ	比較参考
グリースの性能	増ちょう剤	ポリウレア	PTFE	リチウム石けん
	基油	有機エステル油	ふっ素油	鉱油
	基油動粘度 (40℃、(mm²/s))	460	415	26
	混和ちょう度	280	280	270
	滴点(℃)	270	―	170〜190
	蒸発量(wt%)	0.3 (99℃×22h)	0.1 (99℃×22h)	0.3 (99℃×22h)
	離油度 (100℃×24h、wt%)	2.9	3.0	2.9
使用温度 (℃)	大気中	－20〜＋110	－30〜＋230	−25〜＋120
使用温度 (℃)	真空中	不適	不適	不適

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

ミスミ
回転軸　ツバ付き　軸端形状組合せタイプ
ツバ部を抑え機構とすることで、部品数を削減し、コンパクトに位置決めすることが可能です。
ミスミ
小径玉軸受　両シールド形
外輪タイプフラット、両シールド形の小径玉軸受です。
ミスミ
小径玉軸受　フランジ付両シールド形
外輪タイプフランジ付き、両シールド形の小径玉軸受です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

食品機械用玉軸受のレビュー

この商品のレビューはありません

	今見ている商品食品機械用玉軸受	ボールねじサポート用スラストアンギュラ玉軸受（高剛性用）NSKTAC C	小径玉軸受・ミニチュア玉軸受	小径玉軸受	組合せアンギュラ玉軸受	スラスト玉軸受・溝付きスラスト玉軸受
メーカー	ミスミ	ＮＳＫ	ＮＳＫ	KMT ﾍﾞｱﾘﾝｸﾞ	ジェイテクト＿コーヨー	ＮＳＫマイクロプレシジョン（ＩＳＣ）
通常価格	1,200円-	6,652円 -	249円 -	142円 -	4,040円 -	468円 -
通常出荷日	在庫品1日目	3日目〜	4日目〜	在庫品1日目〜	3日目	在庫品1日目〜
軌道輪形状	玉	アンギュラ玉（単列）	玉	玉	アンギュラ玉（複列）	スラスト玉
内外輪材質	SUS440C	高炭素クロム軸受鋼	-	スチール	スチール	スチール
精度(JIS)	等級0	等級4	等級0	等級0	等級0	等級0
荷重方向	ラジアル	スラスト	ラジアル	ラジアル	ラジアル	スラスト
転動体材質	SUS440C	高炭素クロム軸受鋼	-	スチール	スチール	スチール

通常価格、通常出荷日が表示と異なる場合がございます

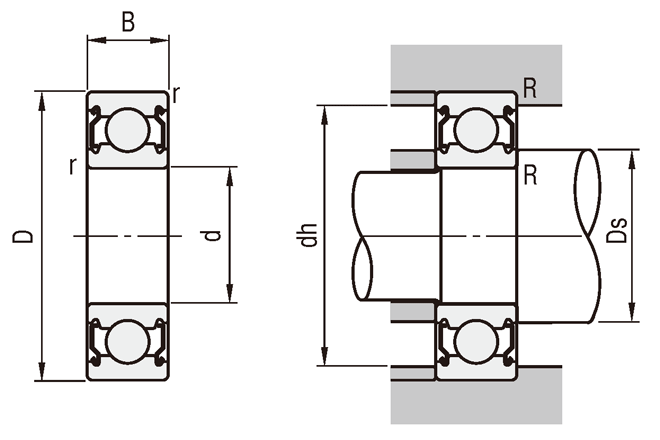

食品機械用グリース・ゴムシールタイプ

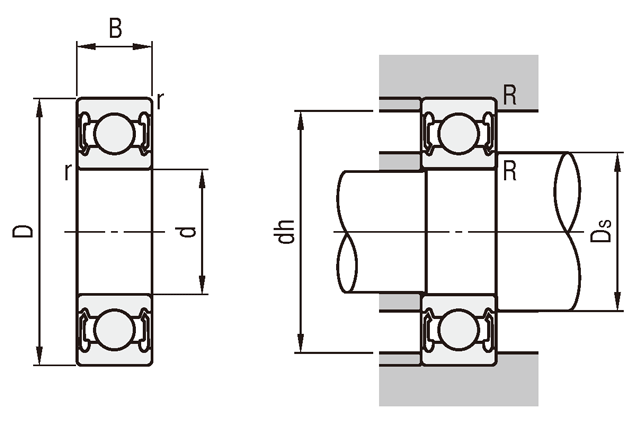

食品機械用グリース・両シールドタイプ
