【エコノミーシリーズ】 RoHS対応フランジ付深溝玉軸受両シールド形軽荷重・低速回転タイプ

数量スライド割引
当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 610円～2,520円

税込単価: 671円～2,772円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】深溝玉軸受　両シールド形　軽荷重タイプ

4.7

通常価格(税別)： 84円 (税込価格：92円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】フランジ付玉軸受（小径・深溝）　両シールド形　軽荷重タイプ

4.5

通常価格(税別)： 125円 (税込価格：138円)

通常出荷日：在庫品1日目

【まとめ買いでお得】101個以上から大幅割引き！ミスミの低価格新ブランド【エコ...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
軌道輪形状
玉
シールド素材・形状
両シールド形
内外輪材質
スチール
外輪タイプ
フランジ付
精度(JIS)
等級0
許容回転数 (rpm)
8000
荷重方向
ラジアル
転動体材質
スチール
軌道輪列数
単列
サイズ規格
メートル系

ご注意

24年11月29日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が15型番あります。

外形図・規格表
型番リスト
詳細情報

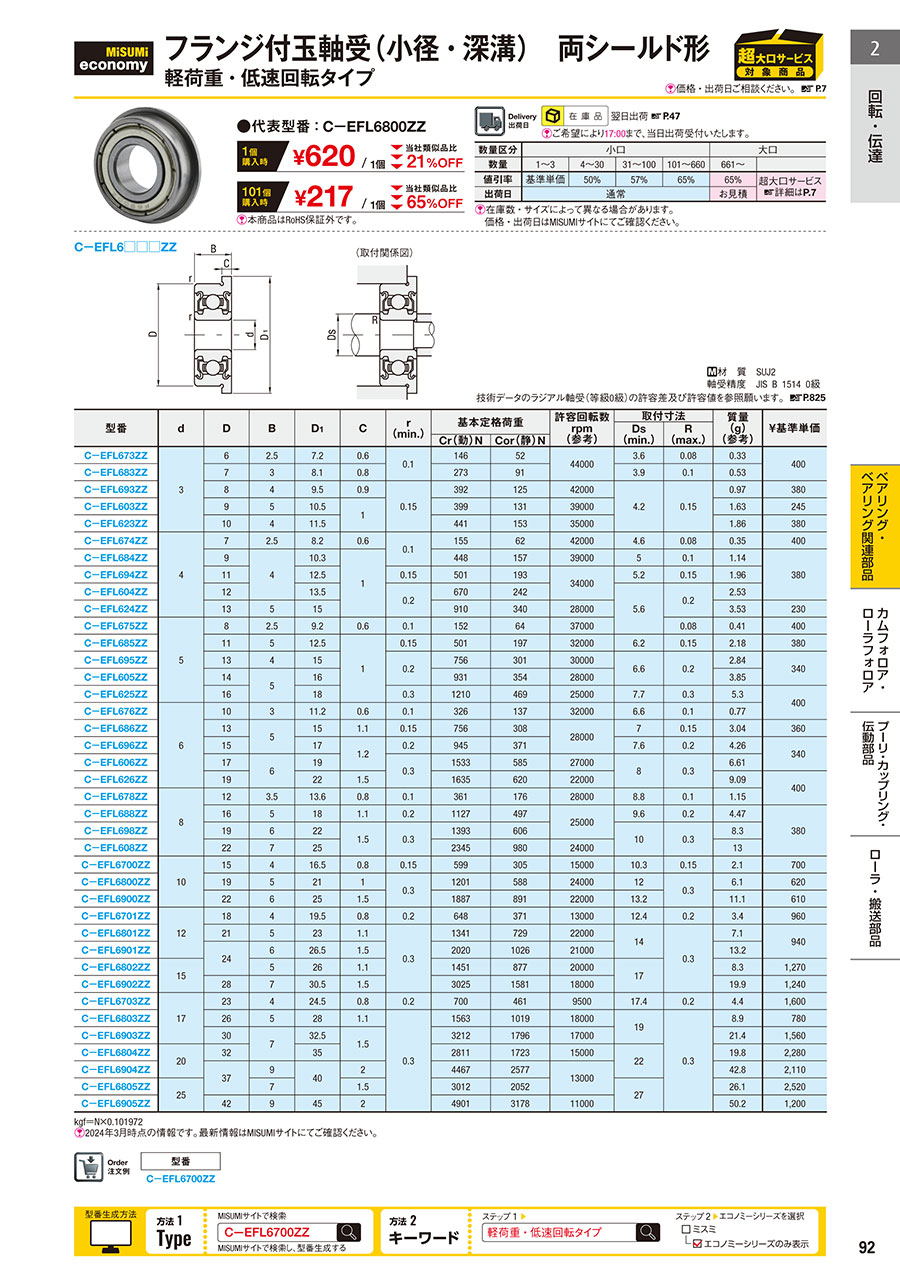

カタログ

外形図・規格表

特長

エコノミーシリーズは製造方法・一部の精度を見直し、低価格を実現しました。
商品によって各スペック等が異なりますので、詳細は下記規格表にてご確認ください。

外形図

C－EFL6□□□ZZ

（取付関係図）

[ ! ]軸受精度 JIS B 1514 0級
[ ! ]技術データのラジアル軸受（等級0級）の許容差及び許容値はこちらを参照願います。
[ M ]材　質 SUJ2

規格表

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番	d	D	B	D₁	C	r (min.)	基本定格荷重		許容回転数 rpm (参考)	取付寸法		質量 (g) (参考)	￥基準単価
							基本定格荷重			Ds (min.)	R (max.)
							Cr(動)N	Cor(静)N		Ds (min.)	R (max.)
C−EFL6700ZZ	10	15	4	16.5	0.8	0.15	599	305	15000	10.3	0.15	2.1	700
C−EFL6800ZZ		19	5	21	1	0.3	1201	588	24000	12	0.3	6.1	620
C−EFL6900ZZ		22	6	25	1.5	0.3	1887	891	22000	13.2	0.3	11.1	610
C−EFL6701ZZ	12	18	4	19.5	0.8	0.2	648	371	13000	12.4	0.2	3.4	960
C−EFL6801ZZ		21	5	23	1.1	0.3	1341	729	22000	14	0.3	7.1	940
C−EFL6901ZZ		24	6	26.5	1.5		2020	1026	21000	14		13.2	940
C−EFL6802ZZ	15	24	5	26	1.1		1451	877	20000	17		8.3	1,270
C−EFL6902ZZ	15	28	7	30.5	1.5		3025	1581	18000	17		19.9	1,240
C−EFL6703ZZ	17	23	4	24.5	0.8	0.2	700	461	9500	17.4	0.2	4.4	1,600
C−EFL6803ZZ		26	5	28	1.1	0.3	1563	1019	18000	19	0.3	8.9	780
C−EFL6903ZZ		30	7	32.5	1.5		3212	1796	17000	19		21.4	1,560
C−EFL6804ZZ	20	32	7	35	1.5		2811	1723	15000	22		19.8	2,280
C−EFL6904ZZ	20	37	9	40	2		4467	2577	13000	22		42.8	2,110
C−EFL6805ZZ	25	37	7	40	1.5		3012	2052	13000	27		26.1	2,520
C−EFL6905ZZ	25	42	9	45	2		4901	3178	11000	27		50.2	1,200

[ ! ]kgf＝N×0.101972

内径ｄ(mm)		ミスミ類似部品すきま(μm)		エコノミー部品すきま(μm)
を超え	以下	最小	最大	最小	最大
10未満		5	10	7	15
10のみ		2	13	4	18
10	18	3	18	6	23
18	24	5	20	8	25
24	30	5	20	8	25

＜エコノミー部品をご使用される際のご注意＞
●軽荷重用途、中・低速回転用途、中精度回転用途専用商品です。
●内部すきま量および定格荷重、許容回転数が当社類似部品とは異なります。
●高荷重、高速回転、高回転精度の箇所には使用しないでください。

■当社類似品とエコノミーシリーズの比較

		当社類似品 FL673ZZ	エコノミーシリーズ　「軽荷重」 C−FL673ZZ	エコノミーシリーズ　「軽荷重・低速」 C−EFL673ZZ
基本定格荷重	Cr(動)N	208	146	146
基本定格荷重	Cor(静)N	74	52	52
ベアリング内部隙間	最小　μm	5	7	7
ベアリング内部隙間	最大　μm	10	15	15
(参考)許容回転数　rpm		71000	71000	44000
RoHS10		対応	対応	対応

技術情報

軸受の技術データは下記のリンクをご参照ください。

注意・禁止事項

軸とハウジングが精度不良の場合、その影響でベアリングは本来の性能を発揮できないことがあります。例えば、ベアリング取付部との精度が悪い場合、内輪、外輪の傾きを引き起こすことがあります。この場合、ベアリングにかかる荷重に加え、周辺応力集中荷重(Edge Load)もかかり、ベアリング疲労寿命を低下させるだけでなく、ひどい場合、保持器の破損，焼付きなどの損傷を生じる原因となることがあります。

※以下の専用取付工具を使い、ベアリングの取付、取り外しを行ってください。

ベアリングヒーター

ベアリングヒーターの正しい取付は、ベアリングの寿命を延ばすことになります。
正しい取付とメンテナンスを行った場合、転がり軸受は使用寿命の長い信頼できる機械部品になります。
インダクションヒータを使っていただければ、加熱後、ベアリングは円筒方向に、外に向けて膨張し、取付時の破損を防ぐことができます。インダクションヒータによる加熱は、もっとも科学的な加熱方式で、予熱を必要とせず、ベアリングの重さによって数秒または数分以内で110℃までに加熱でき、前もって施された潤滑に悪影響を与えることもありません。

ベアリングプーラー

ベアリングは以下の状態で取り付けられた場合、専用プーラーで取り外すことができます。
(a)軸形状:円筒軸　軸受の内輪内径の形状:円筒穴。
(b)軸形状:円筒軸　アダプタスリーブを使用した軸受の内輪内径の形状:正軸体穴。
(c)軸形状:正軸体軸　軸受の内輪内径の形状:正軸体穴。どのような取付状態でも、取り外し時は必ず軸のロックナット(またはアダプタスリーブのロックナット)のロックを解除し、ロックナットを緩めた状態にしてください。

型番リスト

表示件数

型番

内径 d

(φ)

外径 D

(φ)

幅 B(または T)

(mm)

基本定格荷重 Cr(動)

(N)

基本定格荷重 Cor(静)

(N)

重量

(g)

RoHS?

最小発注数量

10	15	4	599	305	2.1	10	1個
12	18	4	648	371	3.4	10	1個
17	23	4	700	461	4.4	10	1個
10	19	5	1201	588	6.1	10	1個
12	21	5	1341	729	7.1	10	1個
15	24	5	1451	877	8.3	10	1個
17	26	5	1563	1019	8.9	10	10個
20	32	7	2811	1723	19.8	10	1個
25	37	7	3012	2052	26.1	10	1個
10	22	6	1887	891	11.1	10	1個
12	24	6	2020	1026	13.2	10	1個
15	28	7	3025	1581	19.9	10	1個
17	30	7	3212	1796	21.4	10	1個
20	37	9	4467	2577	42.8	10	1個
25	42	9	4901	3178	50.2	10	1個

通常単価(税別) (税込単価)	通常出荷日	高品質の代替品

700円 ( 770円 )	在庫品1日目当日出荷可能	FL6700ZZ
960円 ( 1,056円 )	在庫品1日目当日出荷可能	FL6701ZZ
1,600円 ( 1,760円 )	在庫品1日目当日出荷可能	FL6703ZZ
620円 ( 682円 )	在庫品1日目当日出荷可能	FL6800ZZ
940円 ( 1,034円 )	在庫品1日目当日出荷可能	FL6801ZZ
1,270円 ( 1,397円 )	在庫品1日目当日出荷可能	FL6802ZZ
780円 ( 858円 )	在庫品1日目当日出荷可能	FL6803ZZ
2,280円 ( 2,508円 )	在庫品1日目当日出荷可能	FL6804ZZ
2,520円 ( 2,772円 )	在庫品1日目当日出荷可能	FL6805ZZ
610円 ( 671円 )	在庫品1日目当日出荷可能	FL6900ZZ
940円 ( 1,034円 )	在庫品1日目当日出荷可能	FL6901ZZ
1,240円 ( 1,364円 )	在庫品1日目当日出荷可能	FL6902ZZ
1,560円 ( 1,716円 )	在庫品1日目当日出荷可能	FL6903ZZ
2,110円 ( 2,321円 )	在庫品1日目当日出荷可能	FL6904ZZ
2,410円 ( 2,651円 )	在庫品1日目当日出荷可能	FL6905ZZ
