【エコノミーシリーズ】フランジ付玉軸受（小径・深溝）　両シールド形　軽荷重タイプ

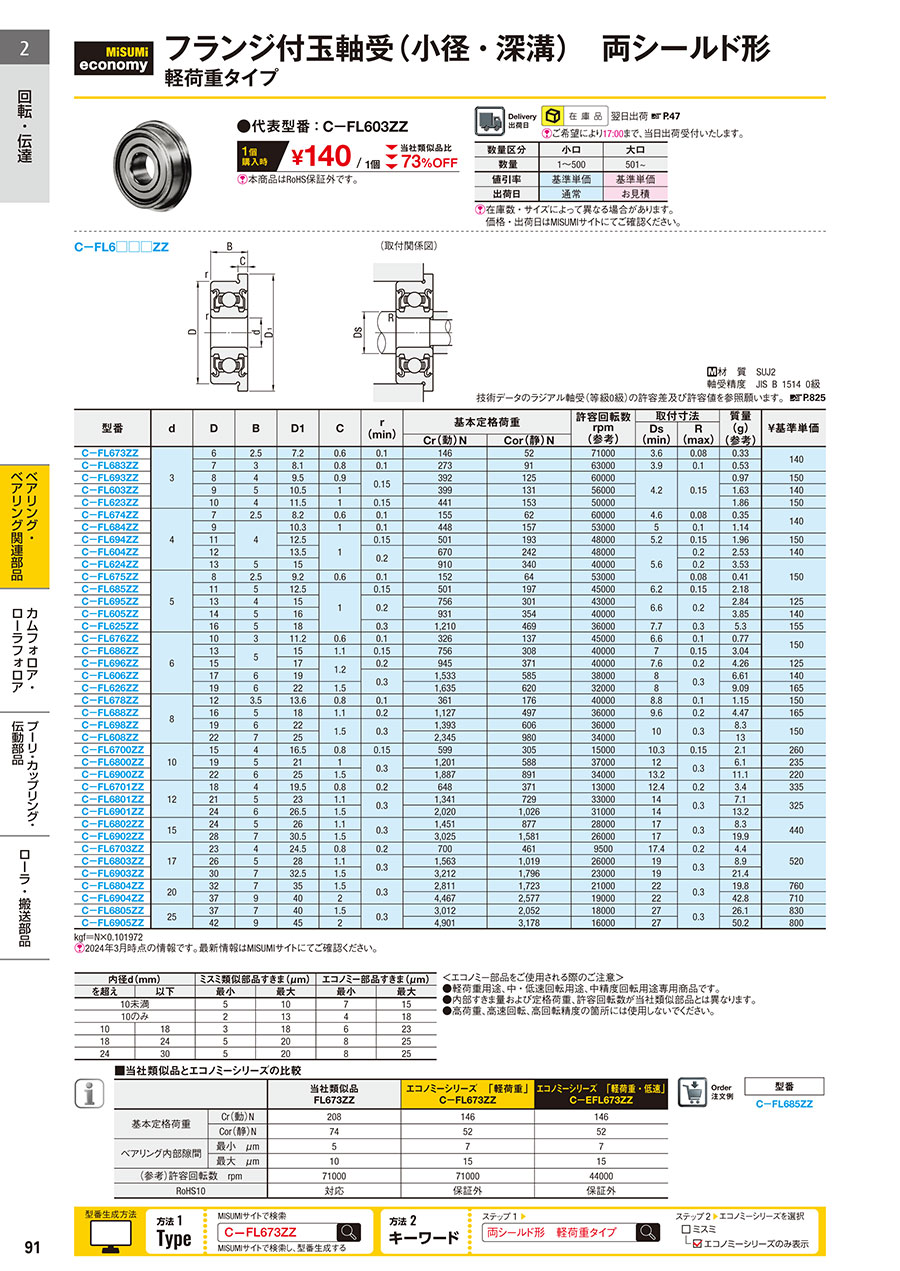

カタログ| P.91

通常単価(税別): 125円～830円

税込単価: 138円～913円

通常出荷日：在庫品1日目当日出荷可能

【まとめ買いでお得】101個以上から大幅割引き！中精度用途に特化したベアリングです。お客様のコストダウ...

詳細を確認

4.44.4

本商品ページの中にはRoHS2（10物質）対応品とRoHS2（10物質）保証外品（未検査）がございます。型番を確定してご確認ください。
RoHS2（10物質）対応品は2024年11月22日以降のご注文分が対象になります。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

詳細を確認

今見ている商品の標準品

ミスミ

小径玉軸受　フランジ付両シールド形

通常価格(税別)： 430円 (税込価格：473円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

【エコノミーシリーズ】小径玉軸受　両シールド形　軽荷重タイプ

通常価格(税別)： 79円 (税込価格：87円)

通常出荷日：在庫品1日目

未確定：候補が39型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

特長

エコノミーシリーズは製造方法・一部の精度を見直し、低価格を実現しました。
商品によって各スペック等が異なりますので、詳細は下記規格表にてご確認ください。

外形図

C-FL6□□□ZZ

（取付関係図）

[ ! ]軸受精度 JIS B 1514 0級
[ ! ]技術データのラジアル軸受（等級0級）の許容差及び許容値はこちらを参照願います。
[ M ]材　質 SUJ2

規格表

型式

C–FL685ZZ

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番	d	D	B	D1	C	r (min)	基本定格荷重		許容回転数 rpm (参考)	取付寸法		質量 (g) (参考)	￥基準単価
							基本定格荷重			Ds (min)	R(max)
							Cr(動)N	Cor(静)N		Ds (min)	R(max)
C−FL673ZZ	3	6	2.5	7.2	0.6	0.1	146	52	71000	3.6	0.08	0.33	140
C−FL683ZZ		7	3	8.1	0.8	0.1	273	91	63000	3.9	0.1	0.53	140
C−FL693ZZ		8	4	9.5	0.9	0.15	392	125	60000	4.2	0.15	0.97	150
C−FL603ZZ		9	5	10.5	1	0.15	399	131	56000			1.63	140
C−FL623ZZ		10	4	11.5	1	0.15	441	153	50000			1.86	150
C−FL674ZZ	4	7	2.5	8.2	0.6	0.1	155	62	60000	4.6	0.08	0.35	140
C−FL684ZZ		9	4	10.3	1	0.1	448	157	53000	5	0.1	1.14	140
C−FL694ZZ		11		12.5	1	0.15	501	193	48000	5.2	0.15	1.96	150
C−FL604ZZ		12		13.5		0.2	670	242	48000	5.6	0.2	2.53	140
C−FL624ZZ		13	5	15		0.2	910	340	40000		0.2	3.53	150
C−FL675ZZ	5	8	2.5	9.2	0.6	0.1	152	64	53000		0.08	0.41
C−FL685ZZ		11	5	12.5	1	0.15	501	197	45000	6.2	0.15	2.18
C−FL695ZZ		13	4	15		0.2	756	301	43000	6.6	0.2	2.84	125
C−FL605ZZ		14	5	16		0.2	931	354	40000	6.6	0.2	3.85	140
C−FL625ZZ		16	5	18		0.3	1,210	469	36000	7.7	0.3	5.3	155
C−FL676ZZ	6	10	3	11.2	0.6	0.1	326	137	45000	6.6	0.1	0.77	150
C−FL686ZZ		13	5	15	1.1	0.15	756	308	40000	7	0.15	3.04	150
C−FL696ZZ		15	5	17	1.2	0.2	945	371	40000	7.6	0.2	4.26	125
C−FL606ZZ		17	6	19	1.2	0.3	1,533	585	38000	8	0.3	6.61	140
C−FL626ZZ		19	6	22	1.5	0.3	1,635	620	32000	8	0.3	9.09	165
C−FL678ZZ	8	12	3.5	13.6	0.8	0.1	361	176	40000	8.8	0.1	1.15	150
C−FL688ZZ		16	5	18	1.1	0.2	1,127	497	36000	9.6	0.2	4.47	165
C−FL698ZZ		19	6	22	1.5	0.3	1,393	606	36000	10	0.3	8.3	150
C−FL608ZZ		22	7	25	1.5	0.3	2,345	980	34000	10	0.3	13	150
C−FL6700ZZ	10	15	4	16.5	0.8	0.15	599	305	15000	10.3	0.15	2.1	260
C−FL6800ZZ		19	5	21	1	0.3	1,201	588	37000	12	0.3	6.1	235
C−FL6900ZZ		22	6	25	1.5	0.3	1,887	891	34000	13.2	0.3	11.1	220
C−FL6701ZZ	12	18	4	19.5	0.8	0.2	648	371	13000	12.4	0.2	3.4	335
C−FL6801ZZ		21	5	23	1.1	0.3	1,341	729	33000	14	0.3	7.1	325
C−FL6901ZZ		24	6	26.5	1.5	0.3	2,020	1,026	31000	14	0.3	13.2	325
C−FL6802ZZ	15	24	5	26	1.1	0.3	1,451	877	28000	17	0.3	8.3	440
C−FL6902ZZ	15	28	7	30.5	1.5	0.3	3,025	1,581	26000	17	0.3	19.9	440
C−FL6703ZZ	17	23	4	24.5	0.8	0.2	700	461	9500	17.4	0.2	4.4	520
C−FL6803ZZ		26	5	28	1.1	0.3	1,563	1,019	26000	19	0.3	8.9
C−FL6903ZZ		30	7	32.5	1.5	0.3	3,212	1,796	23000	19	0.3	21.4
C−FL6804ZZ	20	32	7	35	1.5	0.3	2,811	1,723	21000	22	0.3	19.8	760
C−FL6904ZZ	20	37	9	40	2	0.3	4,467	2,577	19000	22	0.3	42.8	710
C−FL6805ZZ	25	37	7	40	1.5	0.3	3,012	2,052	18000	27	0.3	26.1	830
C−FL6905ZZ	25	42	9	45	2	0.3	4,901	3,178	16000	27	0.3	50.2	800

[ ! ]kgf＝N×0.101972

内径ｄ(mm)		ミスミ類似部品すきま(μm)		エコノミー部品すきま(μm)
を超え	以下	最小	最大	最小	最大
10未満		5	10	7	15
10のみ		2	13	4	18
10	18	3	18	6	23
18	24	5	20	8	25
24	30	5	20	8	25

＜エコノミー部品をご使用される際のご注意＞
●軽荷重用途、中・低速回転用途、中精度回転用途専用商品です。
●内部すきま量および定格荷重、許容回転数が当社類似部品とは異なります。
●高荷重、高速回転、高回転精度の箇所には使用しないでください。

製品比較情報

■当社類似品とエコノミーシリーズの比較

		当社類似品 FL673ZZ	エコノミーシリーズ　「軽荷重」 C−FL673ZZ	エコノミーシリーズ　「軽荷重・低速」 C−EFL673ZZ
基本定格荷重	Cr(動)N	208	146	146
基本定格荷重	Cor(静)N	74	52	52
ベアリング内部隙間	最小　μm	5	7	7
ベアリング内部隙間	最大　μm	10	15	15
(参考)許容回転数　rpm		71000	71000	44000
RoHS2（10物質）		対応	保証外	保証外

■寸法公差（等級０級）

ｄ内径公差

ｄ (mm)		内径公差 (mm)

を超え	以下
0.6	2.5	0 −0.008

2.5	10	0 −0.008

10	18	0 −0.008

18	30	0 −0.010

D 外径公差

D (mm)		外径公差 (mm)

を超え	以下
2.5	6	0 −0.008

6	18	0 −0.008

18	30	0 −0.009

30	50	0 −0.011

B 幅公差、C フランジ幅公差

ｄ (mm)		B 幅公差 C フランジ幅公差 (mm)

を超え	以下
0.6	2.5	0 −0.040

2.5	10	0 −0.120

10	18	0 −0.120

18	30	0 −0.120

D1 フランジ外径公差

D1 (mm)		フランジ外径公差 (mm)

を超え	以下
6	10	0.220 −0.036

10	18	0.270 −0.043

18	30	0.330 −0.052

30	50	0.390 −0.062

[ ! ]公差寸法はJISに準拠。（JIS B 1514-1　2017）

■はめあい一般基準（概略）

・軸

ラジアル軸受（0級、6X級、6級）					ミスミ商品
条件		玉軸受		軸の公差域クラス
条件		軸径（mm）
荷重の性質	荷重の大きさ等	を超え	以下
内輪回転荷重方向不定荷重	軽荷重変動荷重	－	18	h5	シャフト
		18	100	js6	－
		100	200	k6	－
	普通荷重	－	18	js5	－
		18	100	k5	－
		100	140	m5	－
内輪静止荷重	内輪が軸上を容易に動く必要がある	全軸径		g6	シャフト回転軸
内輪静止荷重	内輪が軸上を容易に動く必要がない	全軸径		h6	－

・ハウジング

ラジアル軸受（0級、6X級、6級）
条件			ハウジングの公差域クラス	ハウジング
荷重の性質	荷重の大きさ等	外輪アキシアル方向移動	ハウジングの公差域クラス	ハウジング
外輪静止荷重	各荷重（軽、普、重）	容易に移動できる	H7	一体型二つ割
	軸と内輪が高温になる	容易に移動できる	G7	一体型二つ割
	軽荷重、普通荷重で精密回転を要する	通常、移動できない	K6	一体型
	軽荷重、普通荷重で精密回転を要する	移動できる	JS6
	静粛な運転を要する	容易に移動できる	H6
方向不定荷重	軽荷重、普通荷重	通常、移動できる	JS7
	普通荷重、重荷重	通常、移動できない	K7
	大きな衝撃荷重	移動できない	M7
外輪回転荷重	軽荷重、変動荷重	移動できない	M7
	普通荷重、重荷重	移動できない	N7
	薄肉ハウジングで重荷重	移動できない	P7

[ ! ]JIS B 1566（2015）付属書B（参考）に準拠。
[ ! ]荷重の性質
・内輪回転荷重：内輪の荷重位置が変化する。
・内輪静止荷重：内輪の荷重位置が変化しない。
・外輪回転荷重：外輪の荷重位置が変化する。
・外輪静止荷重：外輪の荷重位置が変化しない。
・方向不定荷重：荷重位置が不確定。
（参考：はめあいの組合せの検討を参照）

[ ! ]荷重の大きさ
・軽荷重：基本動定格荷重の6%以下。
・普通荷重：基本動定格荷重の6%を超え12%以下。
・重荷重：基本動定格荷重の12%を超える。
