【エコノミーシリーズ】 RoHS対応フランジ付小径玉軸受両シールド形軽荷重・低速回転タイプ

通常単価(税別): 245円～400円

税込単価: 270円～440円

通常出荷日：在庫品1日目当日出荷可能

【まとめ買いでお得】101個以上から大幅割引き！ミスミの低価格新ブランド【エコノミーシリーズ】順次商品...

詳細を確認

24年11月29日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

今見ている商品の標準品

ミスミ

小径玉軸受　フランジ付両シールド形

通常価格(税別)： 430円 (税込価格：473円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

【エコノミーシリーズ】 RoHS対応小径玉軸受両シールド形軽荷重・低速回転タイプ

通常価格(税別)： 100円 (税込価格：110円)

通常出荷日：在庫品1日目

未確定：候補が24型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

特長

エコノミーシリーズは製造方法・一部の精度を見直し、低価格を実現しました。
商品によって各スペック等が異なりますので、詳細は下記規格表にてご確認ください。

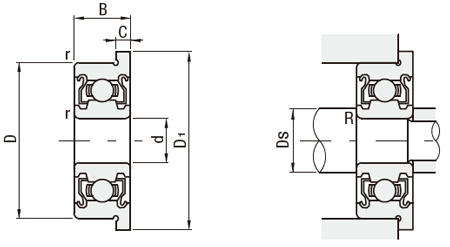

外形図

C-EFL6□□ZZ

（取付関係図）

[ ! ]軸受精度 JIS B 1514 0級
[ ! ]技術データのラジアル軸受（等級0級）の許容差及び許容値はこちらを参照願います。
[ M ]材　質 SUJ2

規格表

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番	d	D	B	D₁	C	r (min.)	基本定格荷重		許容回転数 rpm (参考)	取付寸法		質量 (g) (参考)	￥基準単価
							基本定格荷重			Ds (min.)	R (max.)
							Cr(動)N	Cor(静)N		Ds (min.)	R (max.)
C−EFL673ZZ	3	6	2.5	7.2	0.6	0.1	146	52	44000	3.6	0.08	0.33	400
C−EFL683ZZ		7	3	8.1	0.8	0.1	273	91	44000	3.9	0.1	0.53	400
C−EFL693ZZ		8	4	9.5	0.9	0.15	392	125	42000	4.2	0.15	0.97	380
C−EFL603ZZ		9	5	10.5	1		399	131	39000			1.63	245
C−EFL623ZZ		10	4	11.5	1		441	153	35000			1.86	380
C−EFL674ZZ	4	7	2.5	8.2	0.6	0.1	155	62	42000	4.6	0.08	0.35	400
C−EFL684ZZ		9	4	10.3	1	0.1	448	157	39000	5	0.1	1.14	380
C−EFL694ZZ		11		12.5		0.15	501	193	34000	5.2	0.15	1.96
C−EFL604ZZ		12		13.5		0.2	670	242	34000	5.6	0.2	2.53
C−EFL624ZZ		13	5	15		0.2	910	340	28000		0.2	3.53	230
C−EFL675ZZ	5	8	2.5	9.2	0.6	0.1	152	64	37000		0.08	0.41	400
C−EFL685ZZ		11	5	12.5	1	0.15	501	197	32000	6.2	0.15	2.18	380
C−EFL695ZZ		13	4	15		0.2	756	301	30000	6.6	0.2	2.84	340
C−EFL605ZZ		14	5	16		0.2	931	354	28000	6.6	0.2	3.85	340
C−EFL625ZZ		16	5	18		0.3	1210	469	25000	7.7	0.3	5.3	400
C−EFL676ZZ	6	10	3	11.2	0.6	0.1	326	137	32000	6.6	0.1	0.77	400
C−EFL686ZZ		13	5	15	1.1	0.15	756	308	28000	7	0.15	3.04	360
C−EFL696ZZ		15	5	17	1.2	0.2	945	371	28000	7.6	0.2	4.26	340
C−EFL606ZZ		17	6	19	1.2	0.3	1533	585	27000	8	0.3	6.61	340
C−EFL626ZZ		19	6	22	1.5	0.3	1635	620	22000	8	0.3	9.09	400
C−EFL678ZZ	8	12	3.5	13.6	0.8	0.1	361	176	28000	8.8	0.1	1.15	400
C−EFL688ZZ		16	5	18	1.1	0.2	1127	497	25000	9.6	0.2	4.47	380
C−EFL698ZZ		19	6	22	1.5	0.3	1393	606	25000	10	0.3	8.3
C−EFL608ZZ		22	7	25	1.5	0.3	2345	980	24000	10	0.3	13

[ ! ]kgf＝N×0.101972

内径ｄ(mm)		ミスミ類似部品すきま(μm)		エコノミー部品すきま(μm)
を超え	以下	最小	最大	最小	最大
10未満		5	10	7	15
10のみ		2	13	4	18
10	18	3	18	6	23
18	24	5	20	8	25
24	30	5	20	8	25

＜エコノミー部品をご使用される際のご注意＞
●軽荷重用途、中・低速回転用途、中精度回転用途専用商品です。
●内部すきま量および定格荷重、許容回転数が当社類似部品とは異なります。
●高荷重、高速回転、高回転精度の箇所には使用しないでください。

■当社類似品とエコノミーシリーズの比較

		当社類似品 FL673ZZ	エコノミーシリーズ　「軽荷重」 C−FL673ZZ	エコノミーシリーズ　「軽荷重・低速」 C−EFL673ZZ
基本定格荷重	Cr(動)N	208	146	146
基本定格荷重	Cor(静)N	74	52	52
ベアリング内部隙間	最小　μm	5	7	7
ベアリング内部隙間	最大　μm	10	15	15
(参考)許容回転数　rpm		71000	71000	44000
RoHS10		対応	対応	対応

技術情報

軸受の技術データは下記のリンクをご参照ください。

注意・禁止事項

軸とハウジングが精度不良の場合、その影響でベアリングは本来の性能を発揮できないことがあります。例えば、ベアリング取付部との精度が悪い場合、内輪、外輪の傾きを引き起こすことがあります。この場合、ベアリングにかかる荷重に加え、周辺応力集中荷重(Edge Load)もかかり、ベアリング疲労寿命を低下させるだけでなく、ひどい場合、保持器の破損，焼付きなどの損傷を生じる原因となることがあります。

※以下の専用取付工具を使い、ベアリングの取付、取り外しを行ってください。

ベアリングヒーター

ベアリングヒーターの正しい取付は、ベアリングの寿命を延ばすことになります。
正しい取付とメンテナンスを行った場合、転がり軸受は使用寿命の長い信頼できる機械部品になります。
インダクションヒータを使っていただければ、加熱後、ベアリングは円筒方向に、外に向けて膨張し、取付時の破損を防ぐことができます。インダクションヒータによる加熱は、もっとも科学的な加熱方式で、予熱を必要とせず、ベアリングの重さによって数秒または数分以内で110℃までに加熱でき、前もって施された潤滑に悪影響を与えることもありません。

ベアリングプーラー

ベアリングは以下の状態で取り付けられた場合、専用プーラーで取り外すことができます。
(a)軸形状:円筒軸　軸受の内輪内径の形状:円筒穴。
(b)軸形状:円筒軸　アダプタスリーブを使用した軸受の内輪内径の形状:正軸体穴。
(c)軸形状:正軸体軸　軸受の内輪内径の形状:正軸体穴。どのような取付状態でも、取り外し時は必ず軸のロックナット(またはアダプタスリーブのロックナット)のロックを解除し、ロックナットを緩めた状態にしてください。

型番リスト

表示件数

型番

内径 d

(φ)

外径 D

(φ)

幅 B(または T)

(mm)

基本定格荷重 Cr(動)

(N)

基本定格荷重 Cor(静)

(N)

重量

(g)

RoHS?

最小発注数量

3	9	5	399	131	1.63	10	10個
4	12	4	670	242	2.53	10	1個
5	14	5	931	354	3.85	10	1個
6	17	6	1533	585	6.61	10	1個
8	22	7	2345	980	13	10	1個
3	10	4	441	153	1.86	10	1個
4	13	5	910	340	3.53	10	1個
5	16	5	1210	469	5.3	10	1個
6	19	6	1635	620	9.09	10	1個
3	6	2.5	146	52	0.33	10	1個
4	7	2.5	155	62	0.35	10	1個
5	8	2.5	152	64	0.41	10	1個
6	10	3	326	137	0.77	10	1個
8	12	3.5	361	176	1.15	10	1個
3	7	3	273	91	0.53	10	1個
4	9	4	448	157	1.14	10	1個
5	11	5	501	197	2.18	10	1個
6	13	5	756	308	3.04	10	1個
8	16	5	1127	497	4.47	10	1個
3	8	4	392	125	0.97	10	1個
4	11	4	501	193	1.96	10	1個
5	13	4	756	301	2.84	10	1個
6	15	5	945	371	4.26	10	1個
8	19	6	1393	606	8.3	10	1個

通常単価(税別) (税込単価)	通常出荷日	高品質の代替品

245円 ( 270円 )	在庫品1日目当日出荷可能	FL603ZZ
380円 ( 418円 )	在庫品1日目当日出荷可能	FL604ZZ
340円 ( 374円 )	在庫品1日目当日出荷可能	FL605ZZ
340円 ( 374円 )	在庫品1日目当日出荷可能	FL606ZZ
380円 ( 418円 )	在庫品1日目当日出荷可能	FL608ZZ
380円 ( 418円 )	在庫品1日目当日出荷可能	FL623ZZ
380円 ( 418円 )	在庫品1日目当日出荷可能	FL624ZZ
400円 ( 440円 )	在庫品1日目当日出荷可能	FL625ZZ
400円 ( 440円 )	在庫品1日目当日出荷可能	FL626ZZ
400円 ( 440円 )	在庫品1日目当日出荷可能	FL673ZZ
400円 ( 440円 )	在庫品1日目当日出荷可能	FL674ZZ
400円 ( 440円 )	在庫品1日目当日出荷可能	FL675ZZ
400円 ( 440円 )	在庫品1日目当日出荷可能	FL676ZZ
400円 ( 440円 )	在庫品1日目当日出荷可能	FL678ZZ
400円 ( 440円 )	在庫品1日目当日出荷可能	FL683ZZ
380円 ( 418円 )	在庫品1日目当日出荷可能	FL684ZZ
380円 ( 418円 )	在庫品1日目当日出荷可能	FL685ZZ
360円 ( 396円 )	在庫品1日目当日出荷可能	FL686ZZ
380円 ( 418円 )	在庫品1日目当日出荷可能	FL688ZZ
380円 ( 418円 )	在庫品1日目当日出荷可能	FL693ZZ
380円 ( 418円 )	在庫品1日目当日出荷可能	FL694ZZ
340円 ( 374円 )	在庫品1日目当日出荷可能	FL695ZZ
340円 ( 374円 )	在庫品1日目当日出荷可能	FL696ZZ
380円 ( 418円 )	在庫品1日目当日出荷可能	FL698ZZ

詳細情報

基本情報

基本情報

【まとめ買いでお得】101個以上から大幅割引き！
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

ご注意

24年11月29日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
深溝玉軸受　両シールド形
一般的なボールベアリングです。大口でのご注文にも対応いたします。
ミスミ
小径玉軸受　両シールド形
外輪タイプフラット、両シールド形の小径玉軸受です。
ミスミ
小径玉軸受　フランジ付両シールド形
外輪タイプフランジ付き、両シールド形の小径玉軸受です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
