【エコノミーシリーズ】 RoHS対応 六角支柱 片端おねじ・片端めねじタイプ
- 数量スライド割引
- 値下げ
- 一部当日出荷可能
- 通常単価(税別)
- 165円～550円
- 税込単価
- 182円～605円
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...
詳細情報を確認する- 特性・用途
- 耐食性・耐薬品
- 種類
- 六角
- 軸単形状
- 片端おねじ片端めねじ
- インロー(端部凹凸)
- なし
- 材質
- スチール
- 表面処理
- 無電解ニッケルメッキ
- 目盛
- 目盛なし
- ガス抜き穴
- なし
ご注意
- 24年11月13日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
- REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
- 本製品の表面処理はバレルメッキ方式です。外観に擦り傷やおねじ部に打こんが発生することがございます。ご了承ください。
- ねじ規格はねじとナットのはめ合い精度のみの保証になります。スパナ等の工具で締め付けをしていただきますようお願いいたします。
- 当ページの価格表は24年12月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が42型番あります。
外形図・規格表
外形図
規格表
| 注文例 | 型式（Type·B） | - | L | |
| C-PLSBWRK10 | - | 100 |
■材質規格
| Type | [ M ]材質 | [ S ]表面処理 |
| C-PLSBWRK | スチール | 無電解ニッケルメッキ |
[ ! ]本製品の表面処理はバレルメッキ方式です。外観に擦り傷が見られる場合がございます。ご了承ください。
[ ! ]ねじ規格はねじとナットのはめ合い精度のみの保証になります。
| 型式 | L （固定寸法選択） | M （並目） | （C） | ||||||||||
| Type | B | ||||||||||||
| C-PLSBWRK | 6 | 15 | 20 | 30 | 40 | 50 | 3 | 6.9 | |||||
| 7 | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 4 | 8.1 | ||||
| 8 | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 5 | 9.2 | |||
| 10 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 6 | 11.5 | ||||
| 12 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | 6 | 13.9 | |||
| 14 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | 8 | 16.2 | ||||
※表内赤文字は24年12月に追加した商品です。
■当社類似品とエコノミーシリーズの比較
※細部寸法につきましては規格表をご確認ください。
※エコノミーシリーズはバレルメッキ法で表面処理を行っているため、擦り傷が見られる場合がございます。ご注意ください。
| 当社類似品 PLSBWRK | エコノミーシリーズ C-PLSBWRK | |
| 材質 | 一般構造用鋼 | スチール |
| 表面処理 | 無電解ニッケルメッキ | 無電解ニッケルメッキ |
| L公差 | ±0.1 | ±0.2 |
| 機能 | 支持、取付アタッチメント | 支持 |
| RoHS10 | 対応 | 対応 |
※エコノミーシリーズはバレルメッキ法で表面処理を行っているため、擦り傷が見られる場合がございます。ご注意ください。
■（参考値）おねじの逃げ寸法
| M | (MC) | (g) |
| 3 | 2.3 | 1 |
| 4 | 3 | 1.2 |
| 5 | 3.9 | 1.5 |
| 6 | 4.3 | 2 |
| 8 | 6.2 | 2.5 |
価格表
・下表の価格表は24年12月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]2024年12月時点の情報です。最新情報はMISUMIサイトにてご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | ￥基準単価 | ||||||||||
| Type | B | L15 | L20 | L30 | L40 | L50 | L60 | L80 | L100 | L150 | L200 |
| C－PLSBWRK | 6 | 165 | 165 | 165 | 165 | 280 | ー | ー | ー | ー | ー |
| 7 | ー | 165 | 165 | 165 | 280 | 300 | 300 | 300 | ー | ー | |
| 8 | ー | 180 | 180 | 180 | 300 | 330 | 330 | 330 | 420 | ー | |
| 10 | ー | ー | 195 | 195 | 330 | 350 | 350 | 350 | 420 | ー | |
| 12 | ー | ー | 205 | 205 | 350 | 370 | 370 | 370 | 440 | 490 | |
| 14 | ー | ー | ー | 220 | 370 | 400 | 400 | 400 | 500 | 550 | |
使用例
■接着剤硬化用 段組み治具
六角支柱で治具の段組みを実現 大量注文でも安価に調達可能
六角支柱で治具の段組みを実現 大量注文でも安価に調達可能
注意事項
支柱の締付け方
支柱で一般的に使うトルク法で締付けます。ボルトの締付は締め付けトルク範囲内で行ってください。トルクが大きすぎると、ねじが破断する恐れがあります。
支柱で一般的に使うトルク法で締付けます。ボルトの締付は締め付けトルク範囲内で行ってください。トルクが大きすぎると、ねじが破断する恐れがあります。
関連資料
商品概要
支柱は連結、締付、支持、仕切りなどの用途で使用される加工部品で、主に各種締め付け、支持機構に使用されます。
自動化、電子電器、通信などの領域で広く使われています。
自動化、電子電器、通信などの領域で広く使われています。
商品特長
特長１．支柱の長さは固定寸から選択可能です。
特長２．材質はスチールで、ニッケルメッキ処理が施されているため、高い防錆性を有しています。
特長３．連結、締付、支持、仕切りなど幅広い用途で各種筐体機構に使用できます。
特長２．材質はスチールで、ニッケルメッキ処理が施されているため、高い防錆性を有しています。
特長３．連結、締付、支持、仕切りなど幅広い用途で各種筐体機構に使用できます。
■塩水噴霧試験報告
■エコノミーシリーズ
材質：スチール
表面処理：ニッケルメッキ
メッキ厚：2～3µm
試験結果：目立つ錆は発生せず
 |  |
| 試験前 | 試験後 |
■当社類似品
材質：SS400
表面処理：ニッケルメッキ
メッキ厚：2～3µm
試験結果：目立つ錆は発生せず
 |  |
| 試験前 | 試験後 |
試験方法：標準のASTM B117試験方法に従って腐食試験を行う
試験条件：①塩水噴霧試験（5%NaCl 35℃）
②塩水の体積1.0～2.0ml/hr
③塩水のpH値6.5～7.2
※試験データは弊社試験結果で、参考値になります。
■エコノミーシリーズ商品はねじに逃げ溝付きで、見た目がきれい
| エコノミーシリーズ |
| 特長①：おねじ逃げ溝付きで、ねじを最後までねじ込むことができます。 特長②：端面がバリ取り加工されているため、外観がきれいです。 製品例
|
■円形支柱/六角支柱の使用について
・特長：六角支柱は円形支柱よりもスパナをかける箇所が多く、近くにワークがあってもスパナをかける面が60°毎に現れます。
円形支柱を使用する場合、スパナをかけて回すスペース確保が必要です。
スパナを六角支柱にかけた場合
スパナを円形支柱にかけた場合
関連商品
| 【エコノミーシリーズ】 支柱クランプ ワンタッチ取付タイプ | 【エコノミーシリーズ】 金属ワッシャ 並級 | 【エコノミーシリーズ】 円形支柱 片端おねじタイプ片端めねじタイプ | ||
 |  |  | ||
| 代表型番:C-ALKDE8 | 代表型番:C-WSSA6-3-1 | 代表型番:C-PETGR6-20 | ||
| 特徴：低単価、省スペース | 特徴：低単価、バリエーション豊富 | 特徴：低単価、バリエーション豊富 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
高品質の代替品
|
|---|
165円 ( 182円 ) | 在庫品1日目当日出荷可能 |
|
165円 ( 182円 ) | 在庫品1日目当日出荷可能 |
|
165円 ( 182円 ) | 在庫品1日目当日出荷可能 |
|
165円 ( 182円 ) | 在庫品1日目当日出荷可能 |
|
280円 ( 308円 ) | 在庫品1日目当日出荷可能 |
|
165円 ( 182円 ) | 在庫品1日目当日出荷可能 |
|
165円 ( 182円 ) | 在庫品1日目当日出荷可能 |
|
165円 ( 182円 ) | 在庫品1日目当日出荷可能 |
|
280円 ( 308円 ) | 在庫品1日目当日出荷可能 |
|
300円 ( 330円 ) | 在庫品1日目当日出荷可能 |
|
300円 ( 330円 ) | 在庫品1日目当日出荷可能 |
|
300円 ( 330円 ) | 在庫品1日目当日出荷可能 |
|
180円 ( 198円 ) | 在庫品1日目当日出荷可能 |
|
180円 ( 198円 ) | 在庫品1日目当日出荷可能 |
|
180円 ( 198円 ) | 在庫品1日目当日出荷可能 |
|
300円 ( 330円 ) | 在庫品1日目当日出荷可能 |
|
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
|
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
|
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
|
420円 ( 462円 ) | 9日目〜 |
|
195円 ( 215円 ) | 在庫品1日目当日出荷可能 |
|
195円 ( 215円 ) | 在庫品1日目当日出荷可能 |
|
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
|
350円 ( 385円 ) | 在庫品1日目当日出荷可能 |
|
350円 ( 385円 ) | 在庫品1日目当日出荷可能 |
|
350円 ( 385円 ) | 在庫品1日目当日出荷可能 |
|
420円 ( 462円 ) | 9日目〜 |
|
205円 ( 226円 ) | 在庫品1日目当日出荷可能 |
|
205円 ( 226円 ) | 在庫品1日目当日出荷可能 |
|
350円 ( 385円 ) | 在庫品1日目当日出荷可能 |
|
370円 ( 407円 ) | 在庫品1日目当日出荷可能 |
|
370円 ( 407円 ) | 在庫品1日目当日出荷可能 |
|
370円 ( 407円 ) | 在庫品1日目当日出荷可能 |
|
440円 ( 484円 ) | 9日目〜 |
|
490円 ( 539円 ) | 9日目〜 |
|
220円 ( 242円 ) | 在庫品1日目当日出荷可能 |
|
370円 ( 407円 ) | 在庫品1日目当日出荷可能 |
|
400円 ( 440円 ) | 在庫品1日目当日出荷可能 |
|
400円 ( 440円 ) | 在庫品1日目当日出荷可能 |
|
400円 ( 440円 ) | 在庫品1日目当日出荷可能 |
|
500円 ( 550円 ) | 9日目〜 |
|
550円 ( 605円 ) | 9日目〜 |
詳細情報
基本情報
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
ご注意
- 24年11月13日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
- REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
- 本製品の表面処理はバレルメッキ方式です。外観に擦り傷やおねじ部に打こんが発生することがございます。ご了承ください。
- ねじ規格はねじとナットのはめ合い精度のみの保証になります。スパナ等の工具で締め付けをしていただきますようお願いいたします。
- 当ページの価格表は24年12月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

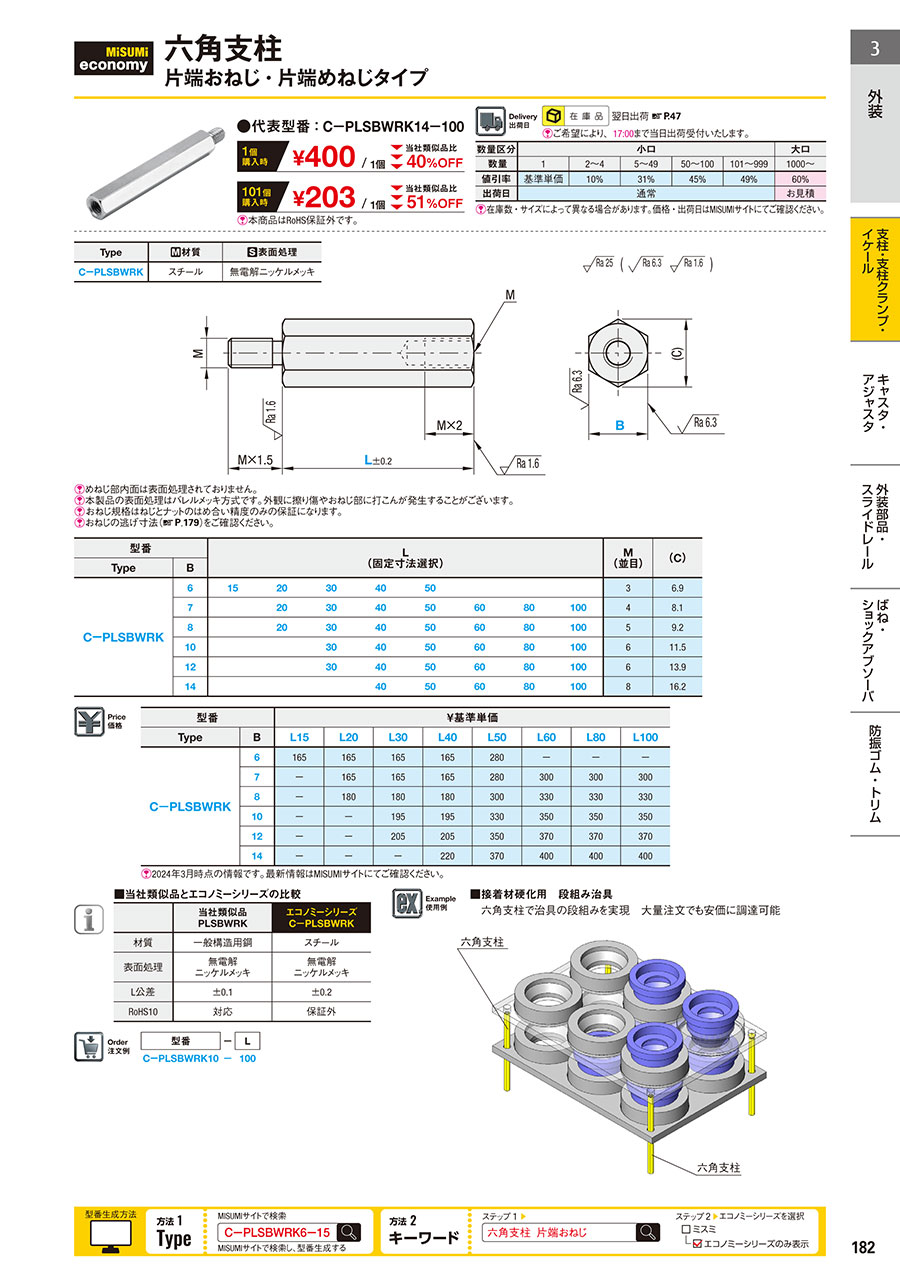

カタログ
