【エコノミーシリーズ】 RoHS対応円形支柱片端おねじ・片端めねじタイプ

数量スライド割引
値下げ
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（4件）

通常単価(税別): 190円～650円

税込単価: 209円～715円

今見ている商品の標準品

クオリティー品

ミスミ

円形支柱－片端おねじ片端めねじ【全長公差バラつき保証タイプ・標準タイプ】

4.5

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応六角支柱両端めねじタイプ

通常価格(税別)： 150円 (税込価格：165円)

通常出荷日：在庫品1日目

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
耐食性・耐薬品
種類
円形
軸単形状
片端おねじ片端めねじ
インロー(端部凹凸)
なし
材質
スチール
表面処理
無電解ニッケルメッキ
目盛
目盛なし
ガス抜き穴
なし
スパナ溝
あり

ご注意

24年11月13日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
本製品の表面処理はバレルメッキ方式です。外観に擦り傷やおねじ部に打こんが発生することがございます。ご了承ください。
ねじ規格はねじとナットのはめ合い精度のみの保証になります。スパナ等の工具で締め付けをしていただきますようお願いいたします。
当ページの価格表は24年12月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が35型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

日本から輸入されたmisumiエコノミーシリーズ円形支柱　両端めねじタイプ　日本品質

＊面取はC0.2～0.5

Type	[ M ] 材質	[ S ] 表面処理
C-PETGR	スチール	無電解ニッケルメッキ

[ ! ] めねじ部内面は表面処理されておりません。
[ ! ] 本製品の表面処理はバレルメッキ方式です。外観に擦り傷が見られる場合がございます。ご了承ください。
[ ! ] ねじ規格はねじとナットのはめ合い精度のみの保証になります。

規格表

注文例		型式（Type·D）	-	L
注文例		C-PETGR12	-	80

型式		L （固定寸法選択）										M （並目）	S	W	ℓ₁
Type	D	L （固定寸法選択）										M （並目）	S	W	ℓ₁
C-PETGR	6	20	30	40	50	60						3	3.5	5	8
	8	20	30	40	50	60	80					4	6	7	8
	10	20	30	40	50	60	80	100	120			5	6	8	8
	12		30	40	50	60	80	100	120	150		6	7.5	10	10
	15			40	50	60	80	100	120	150	200	8	10	13	10

[ ! ] L寸公差は±0.2です。
※表内赤文字は24年12月に追加した商品です。

■当社類似品とエコノミーシリーズの比較

	当社類似品 PETGR	エコノミーシリーズ C-PETGR
材質	一般構造用鋼	スチール
表面処理	無電解ニッケルメッキ	無電解ニッケルメッキ
L公差	±0.1	±0.2
RoHS10	対応	対応

※細部寸法につきましては規格表をご確認ください。
※エコノミーシリーズはバレルメッキ法で表面処理を行っているため、擦り傷が見られる場合がございます。ご注意ください。

■（参考値）おねじの逃げ寸法

M	(MC)	(g)
3	2.3	1
4	3	1.2
5	3.9	1.5
6	4.3	2
8	6.2	2.5

価格表

・下表の価格表は24年12月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番		¥基準単価
Type	D	L20	L30	L40	L50	L60	L80	L100	L120	L150	L200
C－PETGR	6	190	190	190	320	320	ー	ー	ー	ー	ー
	8	195	195	195	330	360	360	ー	ー	ー	ー
	10	200	200	200	340	360	360	400	400	ー	ー
	12	ー	215	215	360	390	390	440	460	460	ー
	15	ー	ー	230	390	460	460	460	570	570	650

[ ! ]2024年12月時点の情報です。最新情報はMISUMIサイトにてご確認ください。

使用例

■ボールローラ支持位置可変機構
　精度の要求されない支持に利用。大量注文でも安価に調達可能。

注意・禁止事項

支柱の締付け方
ねじの締付は締め付けトルク範囲内で行ってください。トルクが大きすぎると、ねじが破断する恐れがあります。

■円形支柱/六角支柱の使用について

・特長：六角支柱は円形支柱よりもスパナをかける箇所が多く、近くにワークがあってもスパナをかける面が60°毎に現れます。
円形支柱を使用する場合、スパナをかけて回すスペース確保が必要です。

スパナを六角支柱にかけた場合

スパナを円形支柱にかけた場合

技術情報

ボルトの適用締付トルク
ボルトの強度
金属材料および表面処理

>>こちらをクリックしてください。
>>こちらをクリックしてください。
>>こちらをクリックしてください。

特長

支柱は連結、締付、支持、仕切りなどの用途で使用される加工部品で、主に各種締付、支持機構に使用されます。
自動化、電子電器、通信などの領域で広く使われています。

特長1．支柱の長さは固定の寸法から選択可能です。
特長2．材質はスチールで、ニッケルメッキ処理が施されているため、高い防錆性を有しています。
特長3．連結、締付、支持、仕切りなど幅広い用途で各種筐体機構に使用できます。

■塩水噴霧試験報告

■エコノミーシリーズ

材質：スチール
表面処理：ニッケルメッキ
メッキ厚：2～3µm
試験結果：目立つ錆は発生せず


試験前	試験後

■当社類似品

材質：SS400
表面処理：ニッケルメッキ
メッキ厚：2～3µm
試験結果：目立つ錆は発生せず


試験前	試験後

　試験方法：標準のASTM B117試験方法に従って腐食試験を行う

　試験条件：①塩水噴霧試験（5%NaCl 35℃）
②塩水の体積1.0～2.0ml/hr
③塩水のpH値6.5～7.2

※試験データは弊社試験結果で、参考値になります。

■エコノミーシリーズ商品はねじに逃げ溝付きで、見た目がきれい

エコノミーシリーズ

特長①：おねじ逃げ溝付きで、ねじを最後までねじ込むことができます。
特長②：端面がバリ取り加工されているため、外観がきれいです。

製品例

型番リスト

表示件数

型番

外径 D

(φ)

長さ L

(mm)

二面幅 W（円形）

(mm)

RoHS?

最小発注数量

6	20	5	10	1個
6	30	5	10	1個
6	40	5	10	1個
6	50	5	10	1個
6	60	5	10	1個
8	20	7	10	1個
8	30	7	10	1個
8	40	7	10	1個
8	50	7	10	1個
8	60	7	10	1個
8	80	7	10	1個
10	20	8	10	1個
10	30	8	10	1個
10	40	8	10	1個
10	50	8	10	1個
10	60	8	10	1個
10	80	8	10	1個
10	100	8	10	8個
10	120	8	10	8個
12	30	10	10	1個
12	40	10	10	1個
12	50	10	10	1個
12	60	10	10	1個
12	80	10	10	1個
12	100	10	10	8個
12	120	10	10	8個
12	150	10	10	8個
15	40	13	10	1個
15	50	13	10	1個
15	60	13	10	1個
15	80	13	10	1個
15	100	13	10	1個
15	120	13	10	8個
15	150	13	10	8個
15	200	13	10	8個

通常単価(税別) (税込単価)	通常出荷日	高品質の代替品

190円 ( 209円 )	在庫品1日目当日出荷可能	PETGR6
190円 ( 209円 )	在庫品1日目当日出荷可能	PETGR6
190円 ( 209円 )	在庫品1日目当日出荷可能	PETGR6
320円 ( 352円 )	在庫品1日目当日出荷可能	PETGR6
320円 ( 352円 )	在庫品1日目当日出荷可能	-
195円 ( 215円 )	在庫品1日目当日出荷可能	PETGR8
195円 ( 215円 )	在庫品1日目当日出荷可能	PETGR8
195円 ( 215円 )	在庫品1日目当日出荷可能	PETGR8
330円 ( 363円 )	在庫品1日目当日出荷可能	PETGR8
360円 ( 396円 )	在庫品1日目当日出荷可能	PETGR8
360円 ( 396円 )	在庫品1日目当日出荷可能	PETGR8
200円 ( 220円 )	在庫品1日目当日出荷可能	PETGR10
200円 ( 220円 )	在庫品1日目当日出荷可能	PETGR10
200円 ( 220円 )	在庫品1日目当日出荷可能	PETGR10
340円 ( 374円 )	在庫品1日目当日出荷可能	PETGR10
360円 ( 396円 )	在庫品1日目当日出荷可能	PETGR10
360円 ( 396円 )	在庫品1日目当日出荷可能	PETGR10
400円 ( 440円 )	9日目〜	PETGR10
400円 ( 440円 )	9日目〜	PETGR10
215円 ( 237円 )	在庫品1日目当日出荷可能	PETGR12
215円 ( 237円 )	在庫品1日目当日出荷可能	PETGR12
360円 ( 396円 )	在庫品1日目当日出荷可能	PETGR12
390円 ( 429円 )	在庫品1日目当日出荷可能	PETGR12
390円 ( 429円 )	在庫品1日目当日出荷可能	PETGR12
440円 ( 484円 )	9日目〜	PETGR12
460円 ( 506円 )	9日目〜	PETGR12
460円 ( 506円 )	9日目〜	PETGR12
230円 ( 253円 )	在庫品1日目当日出荷可能	PETGR15
390円 ( 429円 )	在庫品1日目当日出荷可能	PETGR15
460円 ( 506円 )	在庫品1日目当日出荷可能	PETGR15
460円 ( 506円 )	在庫品1日目当日出荷可能	PETGR15
460円 ( 506円 )	在庫品1日目当日出荷可能	PETGR15
570円 ( 627円 )	9日目〜	PETGR15
570円 ( 627円 )	9日目〜	PETGR15
650円 ( 715円 )	9日目〜	PETGR15

詳細情報

基本情報

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

ご注意

24年11月13日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
本製品の表面処理はバレルメッキ方式です。外観に擦り傷やおねじ部に打こんが発生することがございます。ご了承ください。
ねじ規格はねじとナットのはめ合い精度のみの保証になります。スパナ等の工具で締め付けをしていただきますようお願いいたします。
当ページの価格表は24年12月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

カタログ

商品TOP

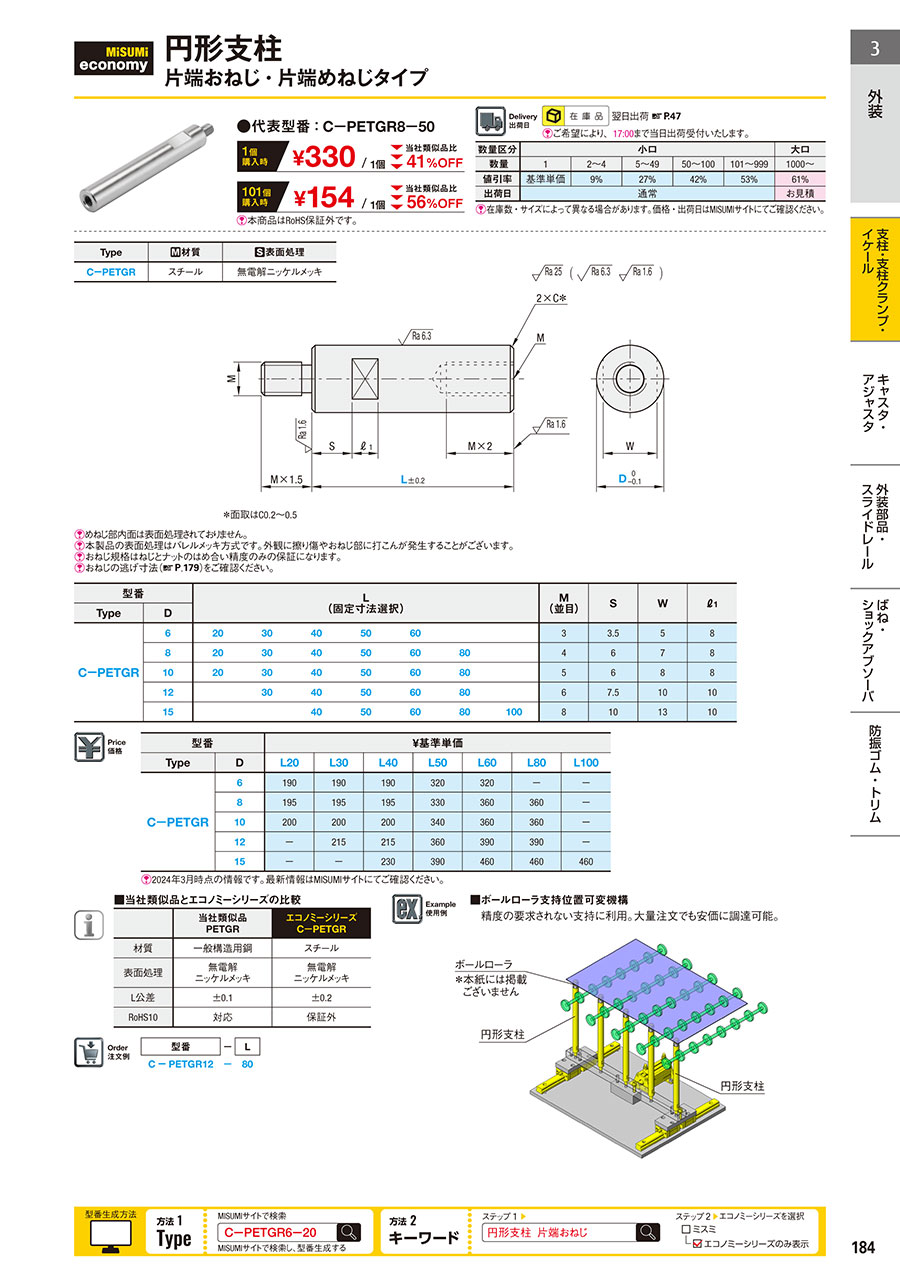

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

【エコノミーシリーズ】 RoHS対応円形支柱片端おねじ・片端めねじタイプのレビュー

5平均満足度：5.04件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

センサー固定用

満足度：5.02025/03/24

センサー固定用として使用、本体フレームに直接固定やマグネットスタンドに使用できとても重宝しています。安価で短納期は非常...もっと読む

1人が参考にしています。

治具の支柱として

満足度：5.02025/01/08

精度を気にしない個所での使用なら全く問題ありません。安価でラインナップもあり、重宝しています。

1人が参考にしています。

パネル盤面のブラケット固定に使用

満足度：5.02025/01/08

製品寸法が沢山ありいろいろ選択できます。六角、円柱もあり便利です。ビスとのセット品があれば助かります。

0人が参考にしています。

構造物の支持

満足度：5.02024/12/12

価格が安いシリーズと分かりやすいので、まずはエコノミーシリーズから選定しています。
