タイミングベルトコンベヤ GVシリーズ ACブラシレスモータ 単列中間駆動2溝フレーム
- 通常単価(税別)
- -
- 税込単価
- -
小物搬送に最適な中間駆動タイプのコンベヤに、ACブラシレスモータを搭載。負荷が掛かっても一定速度、コン...
詳細を確認- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図・規格表
外形図
30Wモータ仕様
A＊は下記参照
フレーム断面拡大（左右対称）
X部(M3用)
Y部(M5用)
Z部詳細図
＊A寸法詳細（モータ全長）
| 出力(W) | モータ | 減速比 | A | |
| 仕様 | メーカー | |||
| 30W | ブラシレスモータ | オリエンタルモーター | 20 | 72.0 |
| 30 50 | 76.0 | |||
[ ! ]樹脂カバーは強度が比較的弱いため、取り外しの際はご注意ください。
[ ! ]使用環境により、搬送不良が起こる可能性がございます。
[ ! ]L≧1400の場合、2本以上のスタンド取付を推奨しております。
[ ! ]メンテナンス部品（構成部品一覧）の検索手順は>>こちらをご参照ください。
■ギヤヘッド減速比
＊参考値
| ギヤヘッド減速比 | ベルト速度(m/min) | |
| Min | Max | |
| 20 | 0.4 | 20.0 |
| 30 | 0.3 | 13.3 |
| 50 | 0.2 | 8.0 |
※ベルト速度（m/min）Maxはモータ出力軸回転速度4000r/min、
※負荷条件により減少することがあります。※50Hz、60Hz共通
■機体重量（モータ出力30W）
＊参考値
| ベルト幅 B（mm） | 機長 L（mm） | |||
| 500 | 1000 | 1500 | 2000 | |
| 10 | 2.1 | 2.6 | 3.1 | 3.6 |
挿入位置 | コンベヤ側面の溝に挿入済み（4個/1溝） 追加ザグリ穴（FYA/FYB）選択時は追加挿入可能（別売） | 後入れナット（別売） 加工・分解無しで挿入可能 | ||||||
品名 | 型番 | ねじの呼び | ピッチ | 品名 | 型番 | ねじの呼び | ピッチ | |
X部 | JIS1種六角ナット | M3 （並目） | 0.5 | ― | ― | ― | ― | |
Y部 | ５シリーズ（溝幅６ｍｍ）用 アルミフレーム用先入れナット | M5 （並目） | 0.8 | ５シリーズ（溝幅６ｍｍ）用 アルミフレーム用後入れバネナット | M5 （並目） | 0.8 | ||
― | M4 （並目） | 0.7 | ||||||
M3 （並目） | 0.5 | |||||||
[ ! ]ACブラシレスモータは、ドライバ用取付ブラケットが付属されておりません。ドライバ用ブラケットをお求めの際は、追加工［SCB］をご選定ください。
[ ! ]ドライバ用ブラケットを単品でご購入の場合は、型式［P1-JTEA-12049072］を｢見積・注文」画面にご入力頂きご購入ください。
規格表
| 型式 | − | B | − | L | − | モータ | − | ベルト仕様 | − | モータメーカー選択 | |||||||
| 出力 | − | 電圧 | − | 仕様 | − | ギヤヘッド 減速比 | |||||||||||
| GVTSN2 | － | 10 | － | 1000 | － | 30 | － | T1 | － | ABM | － | 30 | － | H | － | B | |
| GVTSN2 | － | 10 | － | 1000 | － | 30 | － | NV | － | NM | － | NH | － | H | － | R | （モータ・ギヤヘッドなし） |
| TYPE | B(ベルト幅) 選択(mm) | L(プーリ間長さ) 指定5mm単位 | モータ選択 | ベルト仕様 | モータメーカ | |||
| 出力(W) | 電圧(V) | 仕様 | ギヤヘッド減速比 | |||||
| GVTSN2 | 10 | 200～2000 | 30 | T1 (単相100～120V) T2 (単相200～240V) S2 (三相200～240V) | ABM (ACブラシレスモータ) | 20 30 50 | H(一般用・半透明) S(スライディング用・緑) J(ベルトなし) | B (オリエンタルモータ) |
| NV (モータなし) | NM (モータなし) | NH (ギヤヘッドなし) | R (モータ・ギヤヘッドなし) | |||||
[ ! ]基準搬送方向以外での使用は保証対象外となります。
[ ! ]モータ・ギヤヘッドなし／ベルトなしコンベヤの指定方法については>>こちらをご参照ください。
[ ! ]モータ・ギヤヘッドなしを選択の場合、モータ取付穴ピッチはモータ出力により異なります。
[ ! ]モータ・ギヤヘッドなしを選択の場合、本機は部品状態でのお届けとなります。同梱の組立手順書に従ってお客様にて組立となります。
[ ! ]ベルト仕様に関わらず、機体を傾けたご使用は推奨しておりません。
[ ! ]ベルト長さ計算式：(2L+240) / 5 単位：歯数 （L＝プーリ間長さ）
[ ! ]ミスミコンベヤのベルト交換手順を動画にてご紹介しています。>>こちら
| オリエンタルモータ | |||||||
| モータ | コントローラ型式 | モータ+ギヤヘッド型式 | 接続ケーブル | 電源ケーブル | |||
| 出力 | 仕様 | 電圧 | メーカー型式 | メーカー型式 | メーカー型式 | メーカー型式 | |

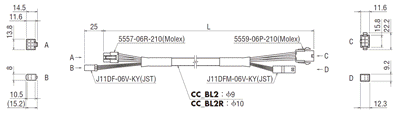

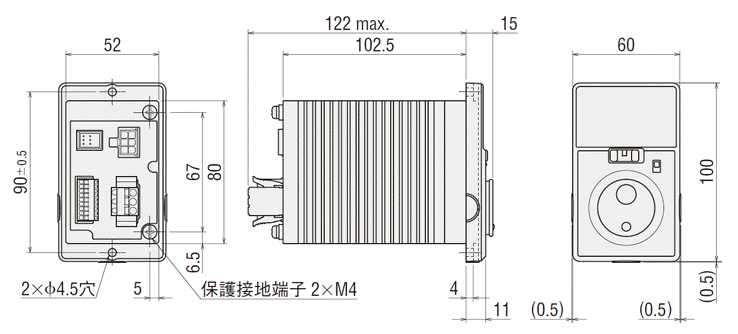

| 30W | ブラシレスモータ | 単相100～120V | BMUD30-A2 | BLM230-□B (□：ギヤヘッド減速比) | CC01BL2 |  ドライバ側モーター側 | CC02AC03N(2m) |
| 単相200～240V | BMUD30-C2 | ||||||
| 三相200～240V | CC02AC04N(2m) | ||||||
| 備考 | [ ! ]ACブラシレスモータ仕様には次のものが含まれています。 | ||||||
追加工
| 追加工 コード | 追加工内容 | 適用条件 | 指定例 | \/1Code | |||||
| MP | 駆動部位置指定 | 駆動部の位置を指定できます。 〈指定方法〉：MP152 [ ! ]MP=指定1mm単位
| [ ! ]ベルト受けローラは任意の位置に移動します。 [ ! ]ベルトの厚みにより、MP寸法公差は±1となります。 [ ! ]駆動部を端部に移動するとベルトが斜めに安定することがありますが、使用上問題ありません。 | GVTSN2-10-1000-30-T1-ABM-30-H-B-MP | 2,000 | ||||
| FYA FYB | 追加ザグリ穴 中間駆動  | 追加でナット挿入用のザグリ穴を手前と奥のフレームに加工します。 〈指定方法〉：FYA300 [ NG ]中間駆動コンベヤは駆動部内のザグリ穴指定不可
| [ ! ]FYA・FYB=指定5mm単位 [ ! ]FYB-FYA≧15 [ ! ]指定範囲は左記表となります。中間駆動コンベヤにおいては、駆動部側に対しFYAは搬送方向下流側、FYBは上流側にご設定ください。 [ ! ]フレーム両側の同位置にザグリ穴が加工されます。 | GVTSN2-10-1000-30-T1-ABM-30-H-B-FYA300 | 1,200 | ||||
| SCB | スピードコントローラ用ブラケット付属 （ブラシレスモータのコントローラにも適用可） ＜スピードコントローラブラケット規格図＞ ①スピードコントローラブラケット  | スピードコントローラ用の取付ブラケットを付属します。 〈指定方法〉： SCB | [ ! ]ブラケット取付用ねじ2個付属 [ ! ]コントローラ取付用ねじ（M4x8）2本付属 [ ! ]コンベヤによっては、スペース上取り付かない場合があります。 [ ! ]コンベヤ型式やモータ仕様によりブラケットの形状が異なります。 | GVTSN2-10-1000-30-T1-ABM-30-H-B-SCB | 800 | ||||
メンテナンス部品検索（構成部品一覧）
- メンテナンス部品の検索手順は>>こちらをご参照ください。
表示される「構成部品一覧」から部品を直接ご注文いただけます。 - 「構成部品一覧」からご注文いただけない部品は、コンベヤ型番・展開図番号・数量を指定し、
下記「カタログ規格外品サービス」にてお見積り・お問い合わせください。
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
価格表
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | B | ￥本体価格 1〜9コ | |||||||||||||||||
| L200〜 | L305〜 | L405〜 | L505〜 | L605〜 | L705〜 | L805〜 | L905〜 | L1005〜 | L1105〜 | L1205〜 | L1305〜 | L1405〜 | L1505〜 | L1605〜 | L1705〜 | L1805〜 | L1905〜 | ||
| 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | 1600 | 1700 | 1800 | 1900 | 2000 | ||
| GVTSN2 | 10 | 108,700 | 109,100 | 110,300 | 111,600 | 112,500 | 113,100 | 113,800 | 114,100 | 116,700 | 117,000 | 117,600 | 118,000 | 118,700 | 120,700 | 121,100 | 121,900 | 122,200 | 122,600 |
| モータ・ベルト 仕様価格 | R(モータ・ギヤヘッドなし) | J(ベルトなし) |
| 本体価格－￥33,000 | 本体価格－￥3,500 |
納期
| 8 | 日目出荷 |
[ ! ]本商品の稼働日は、土曜、祝日を含みません。
出荷日については、こちらをご覧ください。
コンベヤ構成部品
関連商品
| 商品名 | GVシリーズ/ACブラシレスモータ搭載 -単列中間駆動2溝フレーム（プーリ径30mm）- | GVシリーズ 2列中間駆動2溝フレーム（プーリ径30mm） | GVシリーズ 単列ヘッド駆動2溝フレーム（プーリ径30mm） | GVシリーズ 単列中間駆動2溝フレーム（プーリ径30mm） | GVシリーズ/ACブラシレスモータ搭載 -ヘッド駆動2溝フレーム（プーリ径30mm）- | GVシリーズ/ACブラシレスモータ搭載 -2列中間駆動2溝フレーム（プーリ径30mm）- |
|---|---|---|---|---|---|---|
| 写真 |
|
|
|
|
|
|
| 駆動種類 | 中間駆動 | 多列中間駆動 | ヘッド駆動 | 中間駆動 | 多列ヘッド駆動 | 多列中間駆動 |
| 最大搬送重量（kg） | 10 | 15 | 10 | 10 | 15 | 15 |
関連ページリンク
■選定ガイド
・選定手順などの選定方法は こちら
■モータ詳細
・モータ仕様・結線図は こちら
■オプション部品
・スタンド・ガイド・ホッパなどのオプション部品は こちら
■コンベヤ総合情報
・商品情報、技術情報などコンベヤ全般については こちら
注意事項
- 逆搬送は、推奨しておりません。
- 本製品は、防水仕様ではありません。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 13日目 |
- ( - ) | 8日目 |
- ( - ) | 13日目 |
- ( - ) | 8日目 |
- ( - ) | 13日目 |
- ( - ) | 8日目 |
詳細情報
