位置決めピン高耐食ステンレス（55・35HRC～/SUS316L）R/テーパR おねじ

カタログ |P.1-1698

4.5

平均満足度4.5

この商品のレビューをみる（8件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

位置決めピン　先端形状選択タイプ　－おねじ－

4.5

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

位置決めピン高耐食ステンレス（55・35HRC～/SUS316L）R/テーパ/テーパR 全ねじ

4.4

通常出荷日：3 日目

従来の高硬度ステンレス、SUS316Lに加え、より硬度の高い高強度ステンレスを...

詳細情報を確認する

特性・用途
該当なし
材質
ステンレス
基本形状
大頭
導入側仕様
なし
取付側形状
おねじ
表面処理
なし
導入側外径公差
0/-0.01
洗浄方法
洗浄無し
材質証明書
対象
材質証明書：表面処理
なし

ご注意

【新材質】2025年9月より高強度ステンレス（55HRC～）、SUS316Lを追加しました！
おねじタイプ_ねじ元のニゲ加工をご希望の場合、追加工「NNC」をご指定下さい。
洗浄品はこちらからご選定いただけます。
規格表内の赤文字は2025年9月に追加した商品です。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が400型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

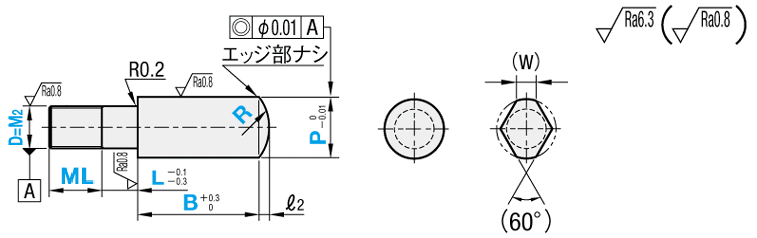

先端形状A(R)
●おねじ

(丸)

(ダイヤ)

[ ! ]ℓ₂=R－

[ ! ]SUS316LはD部の任意の箇所に識別用の溝がつきます。

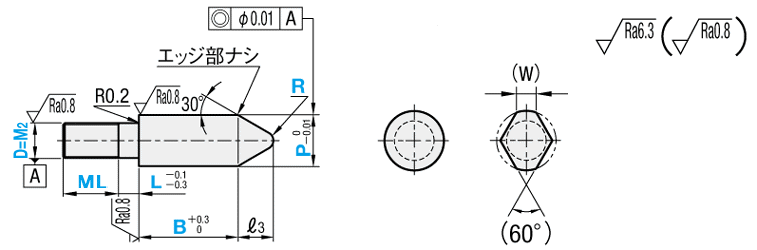

先端形状C(テーパR)
●おねじ

(丸)

(ダイヤ)

[ ! ]ℓ₃= P 2 ÷tan30°+R-（R÷sin30°）　参考：tan30°≒0.577　sin30°=0.5
[ ! ]SUS316LはD部の任意の箇所に識別用の溝がつきます。

[ M ]材質	[ H ]硬度	ピン形状	おねじ				特徴
			P寸・L寸・B寸指定タイプ		P寸・L寸・B寸・ML寸指定タイプ
			D公差　g6	D公差　h7	D公差　g6	D公差　h7
高強度ステンレス	55HRC～	丸	ZPA	ZPHA	ZPAL	ZPHAL	SUS440Cと同等の硬度(55HRC～)でSUS440Cよりも耐食性が優れたマルテンサイト系ステンレスです。
		ダイヤ	ZPDA	ZPHDA	ZPDAL	ZPHDAL
高硬度ステンレス*	35HRC〜	丸	APA	APHA	APAL	APHAL	硬度(35HRC～)と耐食性を兼ね備えた低コストでバランスの取れたオーステナイト系ステンレスです。
		ダイヤ	APDA	APHDA	APDAL	APHDAL
SUS316L	－	丸	XPA	XPHA	XPAL	XPHAL	SUS304の上位互換材質です。ローカーボンでよりサビにくく、非磁性のオーステナイト系ステンレスです。
		ダイヤ	XPDA	XPHDA	XPDAL	XPHDAL

*径がφ10を超える場合、中心硬度が30HRC〜となる場合があります。
[ ! ]B＞20mmの場合、P寸公差0−0.02となります。
※D公差g6・h7は導入部がつきません。（ℓ₁）

■塩水噴霧試験結果(オーステナイト系)

	高硬度ステンレス (35HRC～)	SUS316L	SUS304
試験前
24hr
48hr
168hr

試験方法：JISZ2371:2015 塩水噴霧試験方法に準ずる

■塩水噴霧試験結果(マルテンサイト系)

	高強度ステンレス (55HRC～)	SUS440C相当	SKS3相当(参考)
試験前
24hr
48hr
168hr	－	－	－

■せん断試験結果

材質	せん断荷重	硬度
高強度ステンレス	33kN	55HRC～
高硬度ステンレス	26kN	35HRC～
SUS304	20kN	10～20HRC
SKS3相当	33kN	60～63HRC
SUS440C	31kN	50～55HRC

※治具に位置決めピン(JPBB6-8と同サイズ)をセットして、
万能試験機で負荷をかけせん断時の荷重を測定

・イメージ図

■公差

D又はP	m6	p6	g6	h7
1.00～3.00	＋0.008 ＋0.002	＋0.012 ＋0.006	−0.002 −0.008	0 −0.010
3.01～6.00	＋0.012 ＋0.004	＋0.020 ＋0.012	−0.004 −0.012	0 −0.012
6.01～10.00	＋0.015 ＋0.006	＋0.024 ＋0.015	−0.005 −0.014	0 −0.015
10.01～18.00	＋0.018 ＋0.007	＋0.029 ＋0.018	−0.006 −0.017	0 −0.018
18.01～25.50	＋0.021 ＋0.008	＋0.035 ＋0.022	－0.007 －0.020	0 －0.021

規格表

Type

先端形状

−

APHAL

−

P12.00

−

B15.0

−

ML12

■P寸・L寸・B寸指定タイプ

型式					P 指定0.01mm単位	L 指定1mm単位	B 指定0.1mm単位	R 指定1mm単位	ML (M2x1.5)	M₂ (並目)	*締付トルク N・cm	(W)
Type			先端形状	D	P 指定0.01mm単位	L 指定1mm単位	B 指定0.1mm単位	R 指定1mm単位	ML (M2x1.5)	M₂ (並目)	*締付トルク N・cm	(W)
高強度ステンレス (55HRC～) ＜丸＞ ZPA(g6) ZPHA(h7) [ ! ]D≦12に適用＜ダイヤ＞ ZPDA(g6) ZPHDA(h7) [ ! ]D≦12に適用	高硬度ステンレス (35HRC～) ＜丸＞ APA(g6) APHA(h7) ＜ダイヤ＞ APDA(g6) APHDA(h7)	SUS316L ＜丸＞ XPA(g6) XPHA(h7) ＜ダイヤ＞ XPDA(g6) XPHDA(h7)	A C	3	3.50～8.00	0～12	1.0～20.0	A形状 R≧P/2 C形状 R≦P/2	4.5	M3	147	1.5
				4	4.50～8.00	0～12	1.0～ 40.0(20.0)		6	M4	333	1.8
				5	5.50～8.00	0～15			7.5	M5	676	2.2
				6	6.50～12.00				9	M6	1156	3
				8	8.50～15.00				12	M8	2803	3.5
				10	10.50～16.00	0～20			15	M10	5557	4
				12	12.50～17.50	0～20			18	M12	9702	5
				16	17.00～25.50	0～24			24	M16	24108	7
				20	22.00～25.50	0～30			30	M20	46942	9

[ ! ]B寸（　）はダイヤ形状に適用[ ! ]L＜Pitch×2の場合、不完全ねじ部（Pitch×2）はMLに含まれます。並目ねじPitch寸法>>P.2500
[ ! ]全ねじ形状をご希望の場合、L＝0かつ追加工NNCをご指定ください。
[ ! ]高強度ステンレスはD寸12mm以下に適用となります。
*締付トルク（参考値）は、技術データ>>こちらの締付トルクの強度区分（10.9）になります。ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。

■P寸・L寸・B寸・ML寸指定タイプ

型式

P
指定0.01mm単位

L
指定1mm単位

B
指定0.1mm単位

R
指定1mm単位

ML
指定1mm単位

M₂
(並目)

*締付トルク
N・cm

(W)

Type

先端形状

高強度ステンレス
(55HRC～)
＜丸＞
ZPAL(g6)
ZPHAL(h7)
[ ! ]D≦12に適用
＜ダイヤ＞
ZPDAL(g6)
ZPHDAL(h7)
[ ! ]D≦12に適用

高硬度ステンレス
(35HRC～)
＜丸＞
APAL(g6)
APHAL(h7)

＜ダイヤ＞
APDAL(g6)
APHDAL(h7)

SUS316L

＜丸＞
XPAL(g6)
XPHAL(h7)

＜ダイヤ＞
XPDAL(g6)
XPHDAL(h7)

A

C

3.50～8.00

0～12

1.0～20.0

A形状
R≧P/2

C形状
R≦P/2

3～9

147

1.5

4.50～8.00

1.0～
40.0(20.0)

4～12

333

1.8

5.50～8.00

0～15

5～15

676

2.2

6.50～12.00

6～18

1156

8.50～15.00

8～24

2803

3.5

10.50～16.00

0～20

10～30

M10

5557

12.50～17.50

12～30

M12

9702

17.00～25.50

0～24

16～40

M16

24108

22.00～25.50

0～30

20～40

M20

46942

追加工

日目出荷

Type

先端形状

ー

−

ー

ML12

ー

(SC・LAC・・・etc.)

APHAL

−

P12.00

−

B15.0

−

ML12

−

追加工
コード

追加工内容

適用条件

\/1Code

2面幅を追加

SC=指定1mm単位
[ ! ]B≦11の場合、先端部に2面幅加工がつきます。
[ ! ]P-3≦SC≦P-1、SC≧D
[ NG ]ダイヤ形状は適用不可

500

LAC

レンチ穴を追加

[ ! ]ダイヤ形状のレンチ穴は、ダイヤ面に対し
垂直にあきますが、方向は任意となります。

[ ! ]D≧6に適用

適用寸法		レンチ穴寸法
P	B	Q
～9.99	5.0～ 9.9	2
～9.99	10.0～40.0	2.5
10.00～	5.0～ 7.9	2
	8.0～11.9	2.5
	12.0～40.0	3.5

300

追加工コード	追加工内容	適用条件	\/1Code
DRC	ドライバー溝を追加幅0.8mm　深さ1mm	[ ! ]おねじのみ適用	100
MC	ねじ径を変更	MC=おねじ径を指定 [ ! ]不完全ねじ部（Pitch×2）が含まれます [ ! ]D/3≦MC＜D [ ! ]Mcmin3 [ NG ]P・L・B・ML寸指定タイプは適用不可	200
NNC	ねじ元にニゲを追加	[ ! ]L=0の場合に適用 [ ! ]おねじのみ適用	100
