タイミングベルトコンベヤ GVシリーズ ２列中間駆動２溝フレーム（プーリ径３０ｍｍ）
- 通常単価(税別)
- -
- 税込単価
- -
パレット搬送や装置内組込に最適なタイミングベルトコンベヤモータやプーリホルダ位置を内、外選択可能。さら...
詳細を確認- モータ仕様B(オリエンタルモーター製)は、現在、モータの納期が延びているため、コンベヤ出荷日を延長しております。なお、出荷日が早いモータ仕様は、モータ仕様AS(住友重機械工業製)になります。
- 【販売終了情報】モータ仕様A(パナソニック製)は2023年6月28日に販売終了となりました。推奨代替品は、モータ仕様AS(住友重機械工業製)またはモータ仕様B(オリエンタルモーター製)になります。
- 【販売終了情報】INV(インダクションモータ＋韓国製インバータ)仕様は2022年3月31日で販売終了となりました。推奨代替品はINVM(インダクションモータ＋三菱製インバータ)仕様になります。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図・規格表
外形図
こちらをご参照ください。
GVTWNU
6Wモータ仕様
GVTWNSモータ外側仕様
[ ! ]A＊は下記「＊A寸法詳細(モータ全長)」表をご参照ください。
25Wモータ仕様
フレーム断面拡大（左右対称）
X部(M3用)
Y部(M5用)
Z部詳細図
| フレーム | モータカバー | プーリホルダ | |
| [ M ]材質 | アルミ材 | アルミ材 | アルミ材 |
| [ S ]表面処理 | アルマイト処理 | 塗装 | 塗装 |
■機体重量
※参考値（モータメーカーによって差異が生じます） （kg）
| ベルト幅 B(mm) | 機長 L(mm) | |||||
| 500 | 1000 | 1500 | 2000 | 2500 | 3000 | |
| 100 | 3.5 | 4.5 | 5.5 | 6.4 | 7.4 | 8.3 |
| 200 | 3.8 | 4.7 | 5.7 | 6.7 | 7.7 | 8.6 |
| 300 | 4.0 | 5.0 | 6.0 | 7.0 | 8.0 | 8.9 |
※表中の数値はあくまで目安となります。
ベルト種類、追加工などで変化する場合があります。
| 出力(W) | モータ | 減速比 | A | |
| 仕様 | メーカ | |||
| 6W | インダクションモータ | 住友重機械工業 | 25〜180 | 115 |
| オリエンタルモーター | 25〜180 | 115 | ||
| 台湾製 | 25～ 75 | 115 | ||
| 90〜180 | 122 | |||
| スピードコントロールモータ | 住友重機械工業 | 25〜180 | 125.8 | |
| オリエンタルモーター | 25〜180 | 125 | ||
| 台湾製 | 25〜75 | 127 | ||
| 90〜180 | 134 | |||
| ２５W | インダクションモータ | 住友重機械工業 | 5〜18 | 117 |
| 25〜180 | 127.5 | |||
| オリエンタルモーター | 5〜18 | 117 | ||
| 25〜180 | 127.5 | |||
| 台湾製 | 5〜75 | 129 | ||
| 90〜180 | 136 | |||
| スピードコントロールモータ | 住友重機械工業 | 5〜18 | 127.8 | |
| 25〜180 | 138.3 | |||
| オリエンタルモーター | 5〜18 | 127 | ||
| 25〜180 | 137.5 | |||
| 台湾製 | 5〜75 | 139.5 | ||
| 90〜180 | 146.5 | |||
※2： 1305≦L≦3000時、この位置にジョイントフレームを追加で取付（2箇所）
※3： 型式：GVTWNU、B(ベルト幅)≦170かつモータ出力25Wの時、ベルト受けローラを任意の位置に取付。
※4： 2005≦L≦3000時、本体中央付近にベルト受けローラを1対取付。
※5： メンテナンス時に増し締めする際は3.3（N・m）のトルクにてご対応ください。
[ ! ]メンテナンス部品（構成部品一覧）の検索手順は（>>こちら）をご参照ください。
[ ! ]1溝につき4個ずつナットが挿入されています。
[ ! ]使用環境により、搬送不良が起こる可能性がございます。
[ ! ]L≧1400の場合、2本以上のスタンド取付を推奨しております。
スタンド追加工に関する詳細は（>>こちら）をご参照ください。
[ ! ]本製品の左右の搬送ベルトは長さが異なります。
[ ! ]樹脂カバーは強度が比較的弱いため、取り外しの際はご注意ください。
[ ! ]使用環境により、搬送不良が起こる可能性がございます。
■搬送能力表
＊参考値
[ ! ]アキューム搬送（スライディングベルトのみ適用）の場合は
グラフの1/2以下の搬送能力でご検討ください。
[ ! ]このグラフは水平条件での搬送能力です。
※搬送速度はIM（モータ回転数1500rpm（50Hz）/1800rpm（60Hz））での参考値です。
＊ 負荷状態により減少することがあります。
＊参考値
| ギヤヘッド 減速比 | ベルト速度(m/min) | |
| 50Hz | 60Hz | |
| 5 | 30.0 | 36.0 |
| 7.5 | 20.0 | 24.0 |
| 9 | 16.7 | 20.0 |
| 12.5 | 12.0 | 14.4 |
| 15 | 10.0 | 12.0 |
| 18 | 8.3 | 10.0 |
| 25 | 6.0 | 7.2 |
| 30 | 5.0 | 6.0 |
| 36 | 4.2 | 5.0 |
| 50 | 3.0 | 3.6 |
| 60 | 2.5 | 3.0 |
| 75 | 2.0 | 2.4 |
| 90 | 1.7 | 2.0 |
| 100 | 1.5 | 1.8 |
| 120 | 1.2 | 1.5 |
| 150 | 1.0 | 1.2 |
| 180 | 0.8 | 1.0 |
[ ! ]モータ仕様SCMの場合、最高速度は上表の値をご参照ください。
[ ! ]モータ仕様SCMの場合、（1/15）×（最大速度）まで調整出来ます。
速度の低下に伴い、搬送可能重量が低下します。
挿入位置 | コンベヤ側面の溝に挿入済み（4個/1溝） 追加ザグリ穴（FYA/FYB）選択時は追加挿入可能（別売） | 後入れナット（別売） 加工・分解無しで挿入可能 | ||||||
品名 | 型番 | ねじの呼び | ピッチ | 品名 | 型番 | ねじの呼び | ピッチ | |
X部 | JIS1種六角ナット | M3 （並目） | 0.5 | ― | ― | ― | ― | |
Y部 | ５シリーズ（溝幅６ｍｍ）用 アルミフレーム用先入れナット | M5 （並目） | 0.8 | ５シリーズ（溝幅６ｍｍ）用 アルミフレーム用後入れバネナット | M5 （並目） | 0.8 | ||
― | M4 （並目） | 0.7 | ||||||
M3 （並目） | 0.5 | |||||||
オリエンタルモータースピードコントローラ外形図
[ ! ]モータケーブルは延長できません。6W/25W/ 共通
[ ! ]スピードコントロールモータには、スピードコントローラ用取付ブラケットは付属しておりません。スピードコントローラ用ブラケットをお求めの際は、追加工［SCB］をご選定ください。
[ ! ]スピードコントローラ用ブラケットを単品でご購入の場合は、型式［P1-JTEA-12049072］を「見積・注文」画面に直接ご入力頂きご購入ください。
[ ! ]スピードコントローラを外部から制御する入力端子はありません。
規格表
| 型式 | － | B | － | L | － | モータ | － | ベルト 仕様 | － | モータメーカー 選択 | ( | － | 追加工 | ) | |||||||
| 出力 | － | 電圧 | － | 仕様 | － | ギヤヘッド 減速比 | |||||||||||||||
| GVTWNS | － | 300 | － | 2000 | － | 25 | － | S200 | － | IM | － | 5 | － | H | － | B | ( | － | MP・FYA・FYB・PK | ) | |
| GVTWNS | － | 300 | － | 2000 | － | 25 | － | NV | － | NM | － | NH | － | S | － | R | （モータ・ギヤヘッドなし） | ||||
| 型式 | B 指定10mm単位 | L 指定5mm単位 | モータ選択 | ベルト仕様 | モータメーカー選択 [ ! ]メーカーごとに価格が異なります。 | |||||||
| 出力(W) | 電圧(V) | 仕様 | ギヤヘッド減速比 | |||||||||
| GVTWNU (モータ内側仕様) GVTWNS (モータ外側仕様) | 50～300 | 280～3000 | 6 | T100 T200 (単相) | IM (インダクションモータ) SCM (スピードコントロールモータ) |
| H(一般用・半透明) S(スライディング用・緑色) J(ベルトなし) | AS(住友重機械工業) B(オリエンタルモーター) C(台湾製モータ) ※Cは搬送速度が20%程度低くなる可能性があります。 | ||||
| 25 | T100 T200 (単相) | IM (インダクションモータ) SCM (スピードコントロールモータ) |
| AS(住友重機械工業) B(オリエンタルモーター) C(台湾製モータ) ※Cは搬送速度が20%程度低くなる可能性があります。 | ||||||||
| S200 (三相) | IM(インダクションモータ) INVM(インダクションモータ＋ 三菱製インバータ) INVC(インダクションモータ＋ CC-Link対応三菱製インバータ) | |||||||||||
| 6 25 | NV (モータなし) | NM(モータなし) | NH(ギヤヘッドなし) | R(モータ・ギヤヘッドなし) | ||||||||
[ ! ]基準搬送方向にベルトが回転するようモータ結線を行ってください。逆搬送での使用は動作保証外となります。予めご了承ください。
[ ! ]配線図・モータ詳細は（>>こちら）
[ ! ]モータ・ギヤヘッドなし／ベルトなしコンベヤの指定方法については>>こちらをご参照ください。
[ ! ]モータ・ギヤヘッドなしを選択の場合、モータ取付穴ピッチはモータ出力により異なります。
[ ! ]モータ・ギヤヘッドなしを選択の場合、本機は部品状態でのお届けとなります。同梱の組立手順書に従ってお客様にて組立となります。
[ ! ]ベルト仕様に関わらず、機体を傾けたご使用は推奨しておりません。
[ ! ]三菱製インバータは、コンベヤには取付けされていない状態での納品となります。
[ ! ]三菱製インバータの取付ブラケットは、お客様にてご用意ください。
[ ! ]CC-Link対応三菱製インバータのCC-Linkカードは、お客様にて組み込みをお願いします。
[ ! ]CC-Link対応三菱製インバータのCC-Linkケーブル等は、お客様にてご用意ください。
[ ! ]CC-Linkは三菱電機株式会社の登録商標です。
[ ! ]平ベルト交換方法／蛇行調整方法については>>こちらをご参照ください。
[ ! ]2列タイミングベルトタイプは、ベルト2本の歯数が異なります。
下図の通り、駆動側と従動側の2種類となります。
ベルト長さ計算式 駆動側：(2L+240) / 5
従動側：(2L+100) / 5 単位：歯数 （L＝プーリ間長さ）
Type | 種類 | 仕様 | 色調 | 材質 | 使用温度 | ||
本体 | 心線 | 帆布 | |||||
両面布張り | スライディング用 | 緑 | アイアンラバー（R） （ポリウレタン） | 高張力 スチールコード | ナイロン帆布 | 0℃ ～80℃ | |
標準 | 一般用 | 半透明 | － | ||||
[ ! ]使用温度は参考値となります。
[ ! ]アイアンラバー（R）は帯電防止仕様です。
[ ! ]アイアンラバー（R）はNOK株式会社の商標登録です。
[ ! ]ベルトの耐薬品性は（>>こちら）
相手材 | ベルトタイプ | |
歯面・背面 | ||
布張りタイプ | 標準タイプ | |
ステンレス | 0.3 | 0.6 |
ポリアミド | 0.2 | 0.6 |
超高分子量ポリエチレン | 0.2 | 0.3 |
| モータ | オリエンタルモータ | 台湾製モータ | 住友重機械工業 | ||||||
| モータユニット型番 | ギヤヘッド型番 ※□には減速比 が入ります | モータユニット型番 | ギヤヘッド型番 ※□には減速比 が入ります | モータ型番 | コントローラ 型番 | ギヤヘッド型番 ※□には減速比 が入ります | |||
| 出力 | 仕様 | 電圧 | |||||||
| 6W | スピードコント ロールモータ | 単相100V | US206-401 | 2GN□□S | PACMSV-UT60-W6-V100 | PACMGXT60-□□ | A6U06A | CAU06A | G6□D |
| 単相200V | US206-402 | PACMSV-UT60-W6-V200 | A6U06C | CAU06C | |||||
| 単相110V・115V | US206-401U2 | PACMSVW-UT60-W6-V110 | ― | ― | ― | ||||
| 単相220V・230V | US206-402E2 | PACMSVW-UT60-W6-V220 | ― | ― | ― | ||||
| 25W | スピードコント ロールモータ | 単相100V | US425-401 | 4GN□□S | PACMSV-UT80-W25-V100 | PACMGXT80-□□ | A8U25A | CAU25A | G8□D |
| 単相200V | US425-402 | PACMSV-UT80-W25-V200 | A8U25C | CAU25C | |||||
| 単相110V・115V | US425-401U2 | PACMSVW-UT80-W25-V110 | ― | ― | ― | ||||
| 単相220V・230V | US425-402E2 | PACMSVW-UT80-W25-V220 | ― | ― | ― | ||||
| 備考 | [ ! ]スピードコントロールモータには次のものが含まれています。 | [ ! ]スピードコントロールモータには次のものが含まれています。 [ NG ]スピードコントロールモータのモータケーブルは延長できません。 | [ ! ]スピードコントロールモータに使用するには | ||||||
モータ 出力 | 延長用接続ケーブル型番 | ||||
長さ | 単相100V、単相200V | 単相110V、単相115V 単相220V、単相230V | |||
6W 25W | 1ｍ |  |  | ||
2ｍ | |||||
3ｍ | |||||
4ｍ | |||||
・継ぎ足しできるケーブルの最大延長距離は4ｍです。 | ・継ぎ足しできるケーブルの最大延長距離は10ｍです。 | ||||
モータ 出力 | 延長用接続ケーブル型番 | ||
長さ | 単相100V、単相200V | ||
6W 25W | 1ｍ |  | |
2ｍ | |||
3ｍ | |||
4ｍ | |||
・使用できるケーブルの最大延長距離は4ｍです。 | |||
| 仕様 | INVM | INVC |
| メーカ | 三菱電機株式会社 | 三菱電機株式会社 |
| 型式 | FR-D720-0.1K | R-E820-0.1K-1 ※CC-Linkカード: FR-A8NC E-KIT 同梱 |
| 電源 | 三相200V | 三相200V |
| 備考 | CC-Link通信対応 |
追加工
| 追加工 コード | 追加工内容 | 適用条件 | 指定例 | \/1Code | |||||
| MP | 駆動部位置指定 [ ! ]お客様でのモータ位置変更は動作保証外となります。 | 駆動部の位置を指定できます。 〈指定方法〉：MP152 [ ! ]MP=指定1mm単位
| [ ! ]ベルト受けローラは任意の位置に移動します。 [ ! ]ベルトの厚みにより、MP寸法公差は±1となります。 [ ! ]駆動部を端部に移動するとベルトが斜めに安定することがありますが、使用上問題ありません。 | GVTWNS-300-2000-25- S200-IM-5-H-B-MP | 2,000 | ||||
| FYA FYB | 追加ザグリ穴 中間駆動  | 追加でナット挿入用のザグリ穴を手前と奥のフレームに加工します。 〈指定方法〉：FYA300 [ NG ]中間駆動コンベヤは駆動部内のザグリ穴指定不可
| [ ! ]FYA・FYB=指定5mm単位 [ ! ]FYB-FYA≧15[ ! ]指定範囲は左記表となります。中間駆動コンベヤにおいては、駆動部側に対しFYAは搬送方向下流側、FYBは上流側にご設定ください。 [ ! ]内側フレーム溝およびフレームジョイント位置にザグリ穴は加工させません。 | GVTWNS-300-2000-25- S200-IM-5-H-B-FYA300 | 1,200 | ||||
| PK | プーリホルダ勝手違い (ヘッド駆動) (中間駆動)  | プーリホルダーの位置を変更します。 GVシリーズ2列タイミングベルト プーリホルダのうち替わり外側で、駆動軸の長さが異なります。 〈指定方法〉：PK | [ ! ]ヘッド駆動の場合、モータ勝手違い(MK)と併用できます。 [ ! ]組立精度に影響があるため、お客様によって組み換えられた場合保証外となります。 [ NG ]GVTWAU・GVTWASの場合、B=50は適用外 | GVTWNS-300-2000-25- S200-IM-5-H-B-PK | 2,500 | ||||
| SCB | スピードコントローラ用ブラケット付属 （ブラシレスモータのコントローラにも適用可） ＜スピードコントローラブラケット規格図＞  | スピードコントローラ用の取付ブラケットを付属します。 〈指定方法〉：SCB 住友重機械工業・オリエンタルモーター・台湾製モータのコントローラに対応します。 | [ ! ]ブラケット取付用ねじ2個付属 [ ! ]コントローラ取付用ねじ(M4x8)2本付属 [ ! ]コンベヤによっては、スペース上取り付かない場合があります。 [ ! ]コンベヤ型式やモータ仕様によりブラケットの形状が異なります。 | GVTWNS-300-2000-25- S200-IM-5-H-B-SCB | 800 | ||||
| 追加工 コード | コンベヤ用スタンド追加 | 適用条件 | 指定例 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NA□ | ■コンベヤスタンドI型 ベルト幅≦140mm （アジャスタボルトタイプ、スタンド□台＋補強材）  *1 D寸法対応表
| コンベヤにコンベヤ用スタンドを追加します。 〈指定方法〉： NA1-H750-PN WA3-H1200-P400 [ ! ]コンベヤ本体の溝サイズに合わせたボルト・ナットが付属します。 [ ! ]プーリ間機長L寸≧1000（GVシリーズはL寸≧1400）の場合、2本以上のスタンド取付を推奨しております。 [ ! ]コンベヤ用スタンド1台に図面一点鎖線部が（□-1）台追加された仕様です。 [ ! ]納期はコンベヤの標準納期と同一
■NA□・WA□取付寸法表
＊取付箇所は下溝を想定した寸法
| [ ! ]□=1の場合、④アルミフレーム、⑤ブラケットは付属しません。 [ ! ]□=1の場合自立しません。[ ! ]□≧2の場合に④アルミフレームが不要の場合は本追加工ではなく、単品のCSTS、CSTWをご注文ください。 [ ! ]スタンドは部品を分割して発送いたします。お客様にて組立が必要です。 [ NG ]GVシリーズの場合、NA3、NA4、WA3、WA4は適用不可 | GVTWNS-300-2000-25- S200-IM-5-H-B-NA1-H750-P | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WA□ | ■コンベヤスタンドH型 ベルト幅≧150mm （アジャスタボルトタイプ、スタンド□台＋補強材）  | GVTWNS-300-2000-25- S200-IM-5-H-B-WA3-H1200-P400 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| \/1Code | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| スタンド合計金額は（基準単価＋追加スタンド価格x（□-1）となります。
〈基準単価〉 + 〈追加スタンド価格〉 = 〈スタンド合計金額〉 例）NA1-H800-PN → 6,860円 + 0円 = 6,860円 例）NA3-H1000-P900 → 7,470円 + 10,260x(3-1)円 = 27,990円
コンベヤ用スタンドI型（NA□）
コンベヤ用スタンドH型（WA□）
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
メンテナンス部品検索（構成部品一覧）

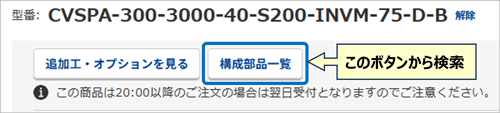

①コンベヤ型番確定後、型番下に表示される「構成部品一覧」ボタンを押してください。
②構成部品一覧と展開図(立体分解図)が表示されます。
③展開図にて必要部品の展開図番号を確認し、構成部品一覧からお選び・ご購入いただけます。
[ ! ]「構成部品一覧」からご注文いただけない部品は、コンベヤ型番・展開図番号・数量を指定し、
カタログ規格外品サービスにてお見積り・お問い合わせください。
[ ! ]ミスミコンベヤのメンテナンス部品検索の方法は>>こちらでもご確認いただけます。
.gif){kind=icon}
外形図へ戻る特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
※どちらのサービスもご利用には会員登録・ログインが必要です。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
価格表
・下表の価格表は23年4月時点の情報になります。・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | B | ￥本体価格 1〜9コ | |||||||||||||||||||||
| L280〜300 | L305〜400 | L405〜500 | L505〜600 | L605〜700 | L705〜800 | L805〜900 | L905〜1000 | L1005〜1100 | L1105〜1200 | L1205〜1300 | L1305〜1400 | L1405〜1500 | L1505〜1600 | L1605〜1700 | L1705〜1800 | L1805〜1900 | L1905〜2000 | L2005〜2250 | L2255〜2500 | L2505〜2750 | L2755〜3000 | ||
| GVTWNU GVTWNS | 50〜100 | 99,900 | 100,200 | 100,500 | 100,800 | 101,100 | 101,400 | 101,700 | 102,000 | 102,300 | 102,500 | 102,800 | 103,100 | 103,400 | 103,700 | 104,000 | 104,300 | 104,600 | 104,900 | 126,400 | 127,500 | 128,500 | 129,500 |
| 110〜150 | 100,000 | 100,300 | 100,500 | 100,800 | 101,100 | 101,400 | 101,700 | 102,000 | 102,300 | 102,600 | 102,900 | 103,200 | 103,500 | 103,700 | 104,000 | 104,300 | 104,600 | 104,900 | 127,200 | 128,200 | 129,300 | 130,400 | |
| 160〜200 | 100,500 | 100,800 | 101,100 | 101,400 | 101,700 | 102,000 | 102,300 | 102,500 | 102,800 | 103,100 | 103,400 | 103,700 | 104,000 | 104,300 | 104,600 | 104,900 | 105,200 | 105,500 | 128,100 | 129,200 | 130,200 | 131,300 | |
| 210〜250 | 101,200 | 101,500 | 101,800 | 102,100 | 102,400 | 102,700 | 103,000 | 103,200 | 103,500 | 103,800 | 104,100 | 104,400 | 104,700 | 105,000 | 105,300 | 105,600 | 105,900 | 106,200 | 131,000 | 132,100 | 133,100 | 134,100 | |
| 260〜300 | 101,700 | 102,000 | 102,300 | 102,600 | 102,900 | 103,200 | 103,500 | 103,700 | 104,000 | 104,300 | 104,600 | 104,900 | 105,200 | 105,500 | 105,800 | 106,100 | 106,400 | 106,700 | 131,900 | 132,800 | 133,800 | 134,900 | |
※GVTWNSは、上記表に＋￥5,000となります。
[ ! ]表示数量超えはWOSにてご確認ください。
| モータ・ベルト 仕様価格 | モータ出力 | 仕様 | AS(住友重機械工業) | B(オリエンタルモーター) | C(台湾製モータ) | R(モータ・ギヤヘッドなし) | J(ベルトなし) |
| 6W 25W | IM | 本体価格＋￥ 5,000 | 本体価格のみ | 本体価格－￥6,000 | 本体価格－￥4,000 | ||
| SCM | 本体価格＋￥11,000 | 本体価格＋￥6,000 | |||||
| 25W | INVM | 本体価格＋￥14,400 | 本体価格＋￥9,400 | ||||
| INVC | 本体価格＋￥26,000 | 本体価格＋￥21,000 | |||||
納期
| 8 | 日目出荷 |
[ ! ]本商品の稼働日は、土曜、祝日を含みません。
出荷日については、こちらをご覧ください。
コンベヤ構成部品
関連商品
| 商品名 | GVシリーズ 2列中間駆動2溝フレーム（プーリ径30mm） | GVシリーズ 単列ヘッド駆動2溝フレーム（プーリ径30mm） | GVシリーズ 単列中間駆動2溝フレーム（プーリ径30mm） | GVシリーズ/ACブラシレスモータ搭載 -ヘッド駆動2溝フレーム（プーリ径30mm）- | GVシリーズ/ACブラシレスモータ搭載 -2列中間駆動2溝フレーム（プーリ径30mm）- | GVシリーズ/ACブラシレスモータ搭載 -単列中間駆動2溝フレーム（プーリ径30mm）- |
|---|---|---|---|---|---|---|
| 写真 |
|
|
|
|
|
|
| 駆動種類 | 多列中間駆動 | ヘッド駆動 | 中間駆動 | 多列ヘッド駆動 | 多列中間駆動 | 中間駆動 |
| 最大搬送重量（kg） | 15 | 10 | 10 | 15 | 15 | 10 |
関連ページリンク
■選定ガイド
・選定手順などの選定方法は こちら
■モータ詳細
・モータ仕様・結線図は こちら
■オプション部品
・スタンド・ガイド・ホッパなどのオプション部品は こちら
■コンベヤ総合情報
・商品情報、技術情報などコンベヤ全般については こちら
注意事項
- 逆搬送は、推奨しておりません。
- 本製品は、防水仕様ではありません。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 8日目 |
- ( - ) | 14日目 |
- ( - ) | 8日目 |
- ( - ) | 14日目 |
- ( - ) | 8日目 |
- ( - ) | 14日目 |
- ( - ) | 8日目 |
- ( - ) | 14日目 |
- ( - ) | 8日目 |
- ( - ) | 14日目 |
- ( - ) | 8日目 |
- ( - ) | 14日目 |
- ( - ) | 8日目 |
- ( - ) | 14日目 |
- ( - ) | 8日目 |
- ( - ) | 14日目 |
- ( - ) | 8日目 |
- ( - ) | 14日目 |
- ( - ) | 8日目 |
- ( - ) | 14日目 |
詳細情報
基本情報
パレット搬送や装置内組込に最適なタイミングベルトコンベヤ
モータやプーリホルダ位置を内、外選択可能。さらにベルト交換も容易な構造に変更
ベルトピッチを10mm単位/機長も5mm単位で指定可能！
オリエンタルモーターのACブラシレスモータ搭載コンベヤは「こちら」から
【規格追加】
住友重機械工業製モータを追加いたしました。
CC-Link対応三菱電機製インバータを追加いたしました。
ミスミはご選定のサポート、ご購入後のアフターフォローのサービスが充実！
商品ラインナップ機体重量コンベヤ構成部品オプション部品モータ仕様・結線図平ベルト詳細ベルト交換動画モータ配線動画
ご注意
- モータ仕様B(オリエンタルモーター製)は、現在、モータの納期が延びているため、コンベヤ出荷日を延長しております。なお、出荷日が早いモータ仕様は、モータ仕様AS(住友重機械工業製)になります。
- 【販売終了情報】モータ仕様A(パナソニック製)は2023年6月28日に販売終了となりました。推奨代替品は、モータ仕様AS(住友重機械工業製)またはモータ仕様B(オリエンタルモーター製)になります。
- 【販売終了情報】INV(インダクションモータ＋韓国製インバータ)仕様は2022年3月31日で販売終了となりました。推奨代替品はINVM(インダクションモータ＋三菱製インバータ)仕様になります。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
商品担当おすすめ
この商品を見た人は、こんな商品も見ています
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
ベルトコンベヤ・プラチェーンコンベヤカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
ミスミ
平ベルトコンベヤ ＳＶシリーズ 蛇行抑制桟付中間駆動２溝フレーム φ３０
2.8通常出荷日:8日目～
ミスミ
平ベルトコンベヤ GVシリーズ ヘッド駆動２溝フレーム（プーリ径３０mm）
5通常出荷日:8日目～
ミスミ
平ベルトコンベヤ ＳＶシリーズ ヘッド駆動2溝フレーム（プーリ径30mm）
4.7通常出荷日:在庫品1日目
ミスミ
平ベルトコンベヤ SVシリーズ ACブラシレスモータ 中間駆動2溝フレーム
4通常出荷日:8日目～
ミスミ
平ベルトコンベヤ ＳＶシリーズ 中間駆動２溝フレーム φ３０
3.6通常出荷日:8日目～
ミスミ
タイミングベルトコンベヤ JVシリーズ 中間駆動
0通常出荷日:18日目
ミスミ
平ベルトコンベヤ ＳＶシリーズ 蛇行抑制桟付ヘッド駆動２溝フレーム φ３０
4.5通常出荷日:8日目～
ミスミ
タイミングベルトコンベヤ GVシリーズ ２列中間駆動２溝フレーム（プーリ径３０ｍｍ）
4.3通常出荷日:8日目～
ミスミ
平ベルトコンベヤ SVシリーズ ACブラシレスモータ ヘッド駆動2溝フレーム
0通常出荷日:8日目～
