上下左右問わず、全方向に使用可能！
メカニカル部品技術窓口
絞り込み条件
未確定：候補が4型番あります。
chemSHERPA・RoHS
ミスミ品のみ対象
- chemSHERPA
- 調査中
- RoHS2(10物質)
- 対応
- chemSHERPA
耐荷重(N)
~mm- 147
- 343
- 588
- 1470
外径(φ)
~mm- 15
- 24
- 30
- 42
耐荷重範囲(N)
取付高さ(mm)
~mm- 15
- 20.5
- 26
- 36
タイプ
~mmCAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
ボールローラ切削品 おねじタイプ
- 通常単価(税別)
- 1,160円～3,370円
- 税込単価
- 1,276円～3,707円
通常出荷日：在庫品1日目当日出荷可能
【特長】・全方向使用可能のため、取付自由自在です。・本体材質は、SCM415です。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図・規格表
外形図
| BCBE(全方向用) | |
| BCBE10 | BCBE50 |
| BCBE20 | BCBE120 (ねじ部マイナス溝なし) |
 |  |
| [ M ]材質 | [ S ]表面処理 | |||||
| ①メインボール | ②カバー | ③本体 | ④ねじ部 | サブボール | ②カバー | ③本体 |
| SUJ2 | SUM23 | SCM415 | SCM415 | SUJ2 | 電気ニッケルメッキ | 無電解ニッケルメッキ |
規格表
| 型式 |
| BCBE10 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。 ■公差表
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
[！] ねじ部以外の寸法公差は一般公差中級(JIS B0405 ｍ級(中級)に準拠)です。
[！] ゴミがたまると、ボールローラの回転がスムーズに行えなくなります。適宜メンテナンスください。
[ ! ] ゴミ排出穴付きをご希望の場合は>>こちら
[！] ゴミがたまると、ボールローラの回転がスムーズに行えなくなります。適宜メンテナンスください。
[ ! ] ゴミ排出穴付きをご希望の場合は>>こちら
技術情報
■耐荷重の構造従来品では、大ボール直下の小ボール受け面で荷重を受けていたため、負荷を分散させる小玉の数が少ない構造となります。
本製品は、円周上に配置された小ボール受け面で荷重を受ける構造のため、荷重を受ける小玉の数が多くなり、
その多くの触する小玉で負荷を分散することができます。

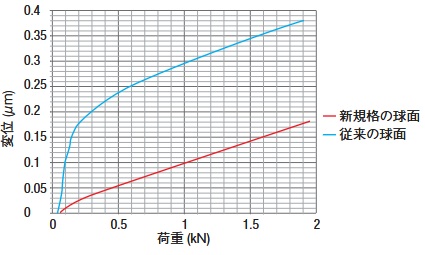

| ■ボールローラ(BCBE20)にかかる荷重と 高さ(a)の変位(たわみ量)の関係  | 【BCBE20の形状】  |
球面による大小ボールの接触圧力（計算値による）
使用例
ボールローラ切削品は上向きだけではなく、下向き、横向き等360度あらゆる方向からご利用いただけます。
実際の使用動画をご覧ください。
詳細情報
基本情報
【特長】・全方向使用可能のため、取付自由自在です。・本体材質は、SCM415です。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
| 数量区分 | 標準対応 | 個別対応 | |
| 小口 | 大口 | ||
| 数 量 | 1〜8 | 9〜50 | 51〜 |
| 値引率 | 基本単価 | 4％ | 6% |
| 出荷日 | 通常 | お見積り | |
[ ! ]表示数量超えはWOSにてご確認ください
概要・仕様
仕様・概要
こんなお悩みございませんか？
- お悩み1
- いろんな向きでボールローラを使いたい
- お悩み解決！
- 解決1：
- 上向きはもちろん、下向きや全方向なども使用可能なため、自由に配置ができる！
全方向に使用可能なボールローラの使用動画
ボールローラ切削品は上向きだけではなく、下向き、横向き等360度あらゆる方向からご利用いただけます。
それでは実際の使用動画をご覧ください。
関連商品
現行ラインナップに小型サイズを追加しました！
幅を取らず、ガイドができる商品です。
ピッチが短く、ワークのがたつきを抑える商品です。
商品担当おすすめ
ボールローラ切削品 おねじタイプのレビュー
治具を支える部位に使用しました
4
4.02022/04/19
実車重量がかかる部位に使用したので、予め重量がわかっており、カタログの耐荷重から部品を選定しました。ローラー部もスムーズ...もっと読む
1人が参考にしています。
治具に使用しています
4
4.02023/12/06
治具としてはベース部分にこの商品を取り付け、製品の高さを調整できるようにしたり、左右方向に手で動かせるようにしています。...もっと読む
0人が参考にしています。
特注品に使用しています
5
5.02022/08/03
顧客より設計を含めて製作している特注品に使用しています。特注品の中で径の大きな回転体にこの商品を何か所か使い支持するのに...もっと読む
0人が参考にしています。
治具の段取り改善
5
5.02018/01/19
溶接治具の段取改善に使用。全方向使用できるので設計し易いです。値段も手ごろで良いです。
0人が参考にしています。
