ミスミ

ボールローラ切削品　おねじタイプ（ゴミ排出）

ボールローラ切削品　おねじタイプ（ゴミ排出）
通常単価(税別)
3,010円～5,000円
税込単価
3,311円～5,500円
通常出荷日：在庫品1日目当日出荷可能

ゴミ排出穴/スリット付きのため、内部に入り込んだゴミを排出できます。

  • 製品型番BCBH120のみ、21年11月1日以降受注分より、2か所の仕様変更がございます。
    1、ボルト材質 SCM435 → SUS304
    2、ゴミ排出穴径 Φ5mm → Φ4mm
    お求めの際は、上記変更をご了承頂いた上でご購入頂きますようお願いいたします。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
詳細を確認

よく一緒に見られています

ボールローラ切削品　おねじタイプ

ミスミ

ボールローラ切削品　おねじタイプ
通常価格(税別)： 1,160円 (税込価格：1,276円)

通常出荷日：在庫品1日目

よく一緒に見られています

ボールローラ　ゴミ排出穴付き（上下向き用）

ミスミ

ボールローラ　ゴミ排出穴付き（上下向き用）
通常価格(税別)： 4,140円 (税込価格：4,554円)

通常出荷日：在庫品1日目

未確定：候補が6型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

外形図・規格表

外形図

BCBH (全方向用)
BCBH20BCBH50(BCBH共通)
 BCBH120(ねじ部マイナス溝なし)
BCS (下向き用)
BCS20BCS50(BCS共通)
 BCS120



 [ M ]材質[ S ]表面処理
①メインボール②カバー③本体④ねじ部サブボールカバー
BCBHSUJ2SUM23SCM415＊SUM23SUJ2電気ニッケルメッキ
BCSSCM415

[！]＊BCBH120のねじ部材質はSUS304となります。
[！]＊BCBH120のみ、本体の表面処理は無電解ニッケルメッキとなります。



規格表

型式
BCS120



・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。                                    ■公差表
型式DD1dBh1h2F1M（並目）Z取付方向ゴミ
排出穴		耐荷重
N(kgf)		￥基準単価
TypeNo.
BCBH20242115.8754.520.5104M83.5＊全方向ねじ部343(35)2,790
50302719.056265588(60)3,970
120423625.40842206.5M1041,470(150)4,620
BCS20242115.8754.520.5124M6－下向き用頭部343(35)2,790
50302719.05626205M8－588(60)3,970
120423625.408366.5M10－1,470(150)4,620
 寸法区分公差
(㎜)
を超え以下
0.53±0.1
36
630 ±0.2
30120 ±0.2

[！]ねじ部以外の寸法公差は一般公差中級(JIS B0405 ｍ級(中級)に準拠)です。
[！]＊ゴミ排出機構は上向きに取付けた場合のみ機能します。ご注意ください。

技術情報

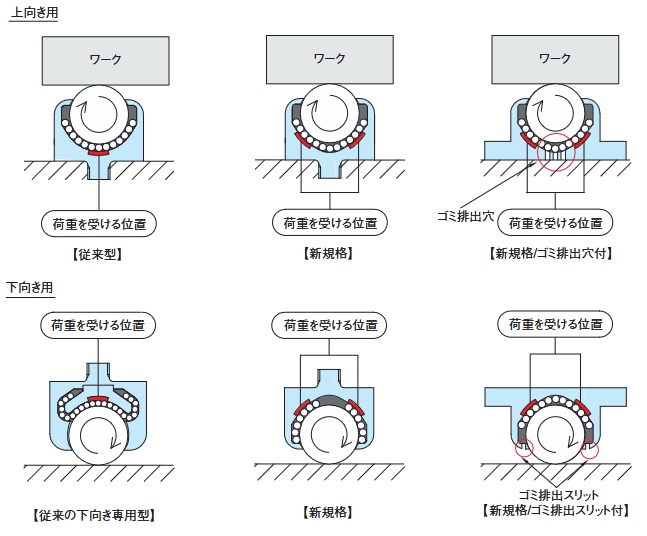

■耐荷重の構造
従来品では、大ボール直下の小ボール受け面で荷重を受けていたため、負荷を分散させる小玉の数が少ない構造となります。
本製品は、円周上に配置された小ボール受け面で荷重を受ける構造のため、荷重を受ける小玉の数が多くなり、
その多くの触する小玉で負荷を分散することができます。

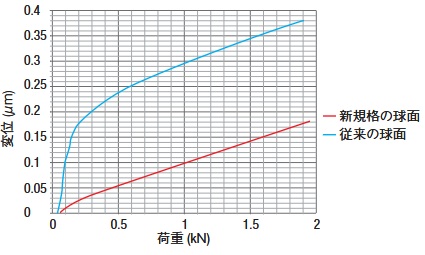

■ボールローラ(BCBE20)にかかる荷重と
　高さ(a)の変位(たわみ量)の関係
　C.jpg		【BCBE20の形状】　
■ボールローラ（BCBE20）にかかる荷重と
　球面による大小ボールの接触圧力（計算値による）



ゴミ排出穴の構造

ゴミを排出するという抜本的な解決方法を実現

頭部ゴミ排出スリット付き

ボールローラ切削品　おねじタイプ（ゴミ排出）:関連画像

【ゴミ排出穴/スリット拡大図】

ボールローラ切削品:関連画像

ゴミ排出穴付きボールローラ（ボールローラ切削品）は、大ボール直下の小ボール受け面で荷重を受けません。
この構造により、本体最下点に多数のゴミ排出穴、または本体の最頂点にゴミ排出スリットを開けることができます。
従来の構造では難しいとされる小ボールの受け部に穴加工を施し、内部に入り込んだゴミや水などを排出でき、スムーズな回転を維持し続けます。

使用例



ゴミ排出機能付きボールローラの使用動画

ゴミ排出機能の付いたボールローラの動画をご覧ください。

全方向に使用可能なボールローラの使用動画

ボールローラ切削品は上向きだけではなく、下向き、横向き等360度あらゆる方向からご利用いただけます。
それでは実際の使用動画をご覧ください。

型番リスト

表示件数
  • 1
    • 型番
    BCBH20
    BCBH50
    BCBH120
    BCS20
    BCS50
    BCS120

    耐荷重

    (N)

    外径

    (φ)

    ボール径

    (φ)

    耐荷重範囲

    (N)

    ねじの呼び M

    (mm)

    用途

    取付高さ

    (mm)

    		RoHS2（10物質）?最小発注数量
    343
    24
    15.875
    100.1～500.0
    M8
    全方向
    20.5
    対応
    1個
    588
    30
    19.05
    500.1～5000
    M8
    全方向
    26
    対応
    1個
    1470
    42
    25.4
    500.1～5000
    M10
    全方向
    42
    対応
    1個
    343
    24
    15.875
    100.1～500.0
    M6
    下専用
    20.5
    対応
    1個
    588
    30
    19.05
    500.1～5000
    M8
    下専用
    26
    対応
    1個
    1470
    42
    25.4
    500.1～5000
    M10
    下専用
    36
    対応
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    3,010円
    ( 3,311円 )
    在庫品1日目当日出荷可能
    4,290円
    ( 4,719円 )
    在庫品1日目当日出荷可能
    5,000円
    ( 5,500円 )
    在庫品1日目当日出荷可能
    3,010円
    ( 3,311円 )
    在庫品1日目当日出荷可能
    4,290円
    ( 4,719円 )
    在庫品1日目当日出荷可能
    5,000円
    ( 5,500円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    ゴミ排出穴/スリット付きのため、内部に入り込んだゴミを排出できます。

    ご注意

    • 製品型番BCBH120のみ、21年11月1日以降受注分より、2か所の仕様変更がございます。
      1、ボルト材質 SCM435 → SUS304
      2、ゴミ排出穴径 Φ5mm → Φ4mm
      お求めの際は、上記変更をご了承頂いた上でご購入頂きますようお願いいたします。
    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    技術情報

    納期・価格



    価格表

    ■数量スライド価格 （[ ! ]1円未満切り捨て） こちら

    数量区分標準対応個別対応
    小口大口
    数 量1〜89〜5051〜
    値引率基本単価4％7%
    出荷日通常お見積り

    [ ! ]表示数量超えはWOSにてご確認ください。



    納期

    在庫品
    		翌日出荷 >>こちら
    [ ! ]ご希望によりPM5:00迄、当日出荷受付致します。


    出荷日については、こちらをご覧ください。

    概要・仕様



    仕様・概要

    ゴミ排出機能付きで上下左右問わず、全方向に使用可能！

    こんなお悩みございませんか？

    お悩み1
    いろんな向きでボールローラを使いたい
    お悩み2
    ボールローラの内側にゴミが入ると回転が重い
    お悩み解決！
    解決1：
    上向きはもちろん、下向きや全方向なども使用可能なため、自由に配置ができる！
    解決2：
    ゴミ排出機能付きのため、従来品よりも寿命が長く、メンテナンス時間が短縮
