WEBカタログの情報が最新となりますが、冊子のカタログをご希望の場合は、「アルミフレーム・安全柵総合カタログ」2024年3月発刊>>こちらよりご請求ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
本製品のアルミフレームは屋内使用を前提としており、ミスミ製と他社製アルミフレームには互換性がないため、フレームおよび関連部品は同一メーカーでのご使用を推奨します。
標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
【配送に関するご注意】アルミフレームの土・日・祝日着指定や長重量物の配送については、別途チャーター料金が発生する場合や、着日指定のご希望に沿えない場合があります。あらかじめご了承ください。

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

未確定：候補が4型番あります。

外形図・規格表
型番リスト
詳細情報

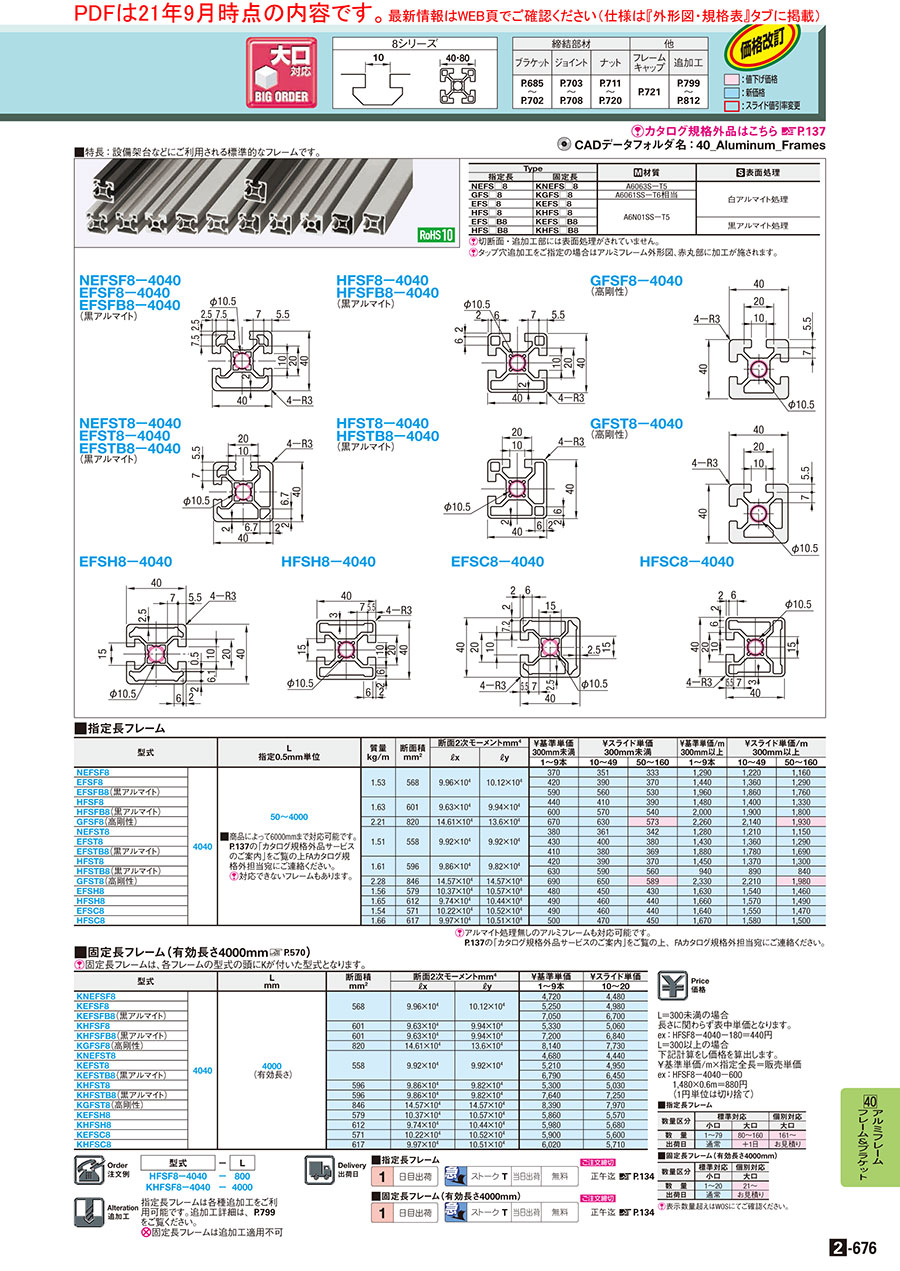

カタログ

外形図・規格表

外形図

規格表

追加工

指定長フレーム規格表（追加工：可能）

型式	−	L
HFSC8−4040	−	800

タイプ	材質	表面処理	型式	L指定0.5mm単位	質量kg/m	断面積mm²	断面2次モーメントmm⁴
タイプ	材質	表面処理	型式	L指定0.5mm単位	質量kg/m	断面積mm²	ℓx	ℓy
HFS	A6005CSS-T5	白アルマイト	HFSC8－4040	50～4000	1.66	617	9.97×10⁴	10.51×10⁴
EFS	A6005CSS-T5	白アルマイト	EFSC8－4040	50～4000	1.54	571	10.22×10⁴	10.52×10⁴

[ ! ]アルマイト処理無し、黒アルマイト処理及び長さ4000mm以上6000mmまでご要望の場合、カタログ規格外サービス>>こちらお問い合わせください。

固定長フレーム規格表（有効長さ4000mm）

[ ! ]固定長フレームは、各フレームの型式の頭にKが付いた型式となります。

型式	−	L
KHFSC8−4040	−	4000

タイプ	材質	表面処理	型式	Lmm	断面積mm²	断面2次モーメントmm⁴
タイプ	材質	表面処理	型式	Lmm	断面積mm²	ℓx	ℓy
HFS	A6005CSS-T5	白アルマイト	KHFSC8－4040	4000	617	9.97×10⁴	10.51×10⁴
EFS	A6005CSS-T5	白アルマイト	KEFSC8－4040	4000	571	10.22×10⁴	10.52×10⁴

[ ! ]有効長さ4000mmは実際に使用できる有効長さが4000mm以上あるフレームという意味です。
掴み代を含んだ実寸は4000mm以上となります（数十mm程度長くなります）。
固定長フレームはお客様で切断してご使用いただくフレームのため正確な長さの指定はできません。

追加工（指定長のみ可能　固定長は不可）

[ ! ]ミスミの指定長アルミフレームは下記各種追加工をご利用頂くことで、より自由度の高い構造物の組立てが可能となります。
種別やサイズによって一部適用不可のフレームがございます。適用可否は各追加工ページ記載の価格表にてご確認ください。
価格表内の記載「-」表記のものは適用不可となります。

分類	追加工名称	追加工コード例	内容	カタログ
> 端面タップ加工	端面タップ (センター穴)	LTP/RTP/TPW LHP/RHP/HPW	フレームにタップ加工を行ないます。　LTP/RTP/TPW：M12深さ36mm 　LHP/RHP/HPW：M8深さ15mm(ヘリサート挿入済) この加工が必要なブラインドジョイント（スクリュージョイント / シンプルジョイント）	カタログ
> カット方法変更	高精度カット	SC	全長L寸法をL±0.5→L±0.2に公差変更し、高精度にカットします。 ※ L≦1500のみ適用可	カタログ
> カット方法変更	45度カット	L□T45 R□T45	45度の角度をつけてカットします。 45度カットは、同一方向で他の追加工の重複指定はできません。例：HFS6-3030-500-LTP-LAT45 ⇒ ✖（同一方向（左）の追加加工） HFS6-3030-500-LTP-RAT45 ⇒ 〇（左右別々の追加工） [ ! ]45度以外の角度でカットをご希望の場合は、カタログ規格外品サービスへご相談ください。	カタログ
> レンチ穴あけ	固定位置レンチ穴	LCH/LCV/LCP RCH/RCV/RCP	フレームをL字に組むブラインドジョイント締結の際に、使用する相手側となるフレームの端面タップの位置にあわせて、レンチ穴（φ8）を開ける追加工です。この加工が必要なブラインドジョイント（スクリュージョイント / シングルジョイント / タッピングジョイント）	カタログ
	フレームキャップ厚み分穴位置移動	FL FR	固定位置レンチ穴追加工の穴位置をフレームキャップの厚み分（3mm）移動させます。角に組んだ際にフレームキャップが出っ張らなくなります。	カタログ
	指定位置レンチ穴	AH/BH/CH/DH/EH AV/BV/CV/DV/EV AP/BP/CP/DP/EP	任意の位置にレンチ穴（φ8）を開ける追加工です。フレーム端部以外でのブラインドジョイント締結の際などにご利用頂けます。・水平、垂直、十字の各方向ともに最大５個まで開けることができます。 [ ! ]レンチ穴を６個以上でご希望の場合はカタログ規格外品サービスへご相談ください。	カタログ
> ザグリ穴あけ	指定位置ザグリ穴	Z8-XA○○ Z12-YA○○	任意の位置にザグリ穴（Z6・Z8・Z12から選択可能）を開ける追加工です。　Z6：通し穴φ6.5 ザグリ穴φ11　Z8：通し穴φ9 ザグリ穴φ14　Z12：通し穴φ13 ザグリ穴φ19 ・1方向につき5個まであけることができます。・1つの面に溝が複数列あるフレームでは全ての溝にザグリ穴は加工されます。 [ ! ]ザグリ穴を６個以上、ザグリ穴の向き変更をご希望の場合は、カタログ規格外品サービスへご相談ください。	カタログ
> ブラインドジョイント専用穴あけ	D穴	LDH RDH	シングルジョイント締結時に必要な穴をあけます。（シングルジョイント）	カタログ
> ブラインドジョイント専用穴あけ	M穴	LMH/LMV RMH/RMV	後入れダブルジョイント、センタージョイント締結時に必要な穴をあけます。 (後入れダブルジョイント / センタージョイント)	カタログ
> その他加工	端面C面取り	CW	フレーム端面の外周にC面取り加工を行ないます。	カタログ	カタログ
> その他加工	シール貼り付け	ZZZ	アルミフレームのカタログ記号などを印刷したシールを貼付けます。文字数などの制限はありますが、お客様の通し番号・ユニット番号の印字も可能です。		カタログ

8シリーズ関連部品

■アルミフレームアクセサリ

商品名	ブラケット	ブラインドジョイント	ナット	フレームキャップ	溝カバー
写真
カタログページ	8シリーズカタログ	8シリーズカタログ	8シリーズカタログ	8シリーズカタログ	8シリーズカタログ
商品ページ	こちら	こちら	こちら	こちら	こちら
総合情報ページ	詳細ページ	詳細ページ	詳細ページ	詳細ページ	詳細ページ

■対応フレームキャップ一覧

フレーム型番	対応フレームキャップ
フレーム型番	商品タイプ		色	厚さ	型番	使用数
HFSC8-4040 EFSC8-4040 固定長フレーム（Kで始まる型番）も同じです		キャップ止め	黒	3	HFC8-4040-B	1
		キャップ止め	ライトグレー	3	HFC8-4040-S	1
		キャップ止め（足長タイプ）	黒	3	HFCL8-4040-B	1
		キャップ止め（足長タイプ）	ライトグレー	3	HFCL8-4040-S	1
		ボルト止め	黒	3	HFCB8-4040-B	1
			ライトグレー	3	HFCB8-4040-S	1
			黄色	3	HFCB8-4040-Y	1

選定サポート情報

■フレーム接続方法
フレームの接続方法は大別すると以下の２つになります。>>さまざまな接続方法例を確認ください。

	ブラケット	ブラインドジョイント
接続例
特徴	・フレームの外側で接続・任意の位置に移動可・美観に劣る	・フレームの内側で接続・美観に優れる・フレームに加工が必要

■アルミフレーム許容目安荷重(たわみ量)の考え方
[ ! ]許容目安荷重は、フレームたわみ量が長さ1000mmあたり1mm以内の荷重になります。
これを超えたたわみでも破損は起こりませんが、実用上の最大たわみと見てください。（許容たわみ量目安は長さに比例します。例　500mm⇒0.5mm 2000mm⇒2mm）
アルミフレーム強度目安表または、たわみ算出簡易表/たわみ算出計算式からご検討ください。

タイプ概要

		標準アルミフレーム			軽量アルミフレーム		高剛性アルミフレーム
		HFSタイプ	EFSタイプ	NFS（NEFS）タイプ	HFSLタイプ	NFSLタイプ	GFSタイプ	GNFSタイプ

断面写真
材質		A6005CSS-T5	A6005CSS-T5	A6063S－T5	A6005CSS-T5	A6063S－T5	A6061SS-T6相当	A6063S-T6相当
特長		スタンダードな断面形状です。	HFSシリーズと同等の剛性を維持しつつ、軽量化・低価格化を実現したフレームです。	材質変更により大幅なプライスダウンを実現。強度（＊）はHFS・EFSシリーズと同じです。	軽量・安価を追及したフレームです。強度よりも軽量・安価を優先する場合に適します。	HFSLを材質変更することで、さらにプライスダウンを実現。強度（＊）HFSLシリーズと同じです。	剛性を追及した肉　厚のフレームです。高い荷重を受ける筐体に適します。	耐荷重・剛性フレームの材質変更により大幅なプライスダウンを実現。強度（＊）はGFSシリーズと同じです。
表面処理		白アルマイト黒アルマイトクリア塗装焼付塗装（黄色）	白アルマイト黒アルマイト	白アルマイト黒アルマイト	白アルマイト黒アルマイト	白アルマイト	白アルマイト	白アルマイト
対応シリーズ	5	○	－	○	－	－	－	－
	6		○		○	○	○	○
	8
	8-45

アルミフレーム総合情報ページ

フレーム / キャップ / 溝カバー

ブラケット / ジョイント / ナット

パネル / フェンスネット

安全柵ユニット

取手 / 蝶番 / 錠

> 商品特長・選び方

キャスタ / アジャスタ / アンカー

> 商品特長・選び方

アルミフレームユニット

> 商品特長・選び方

他アクセサリ

> 商品特長・選び方

設計手順 / 強度計算 / 組立方法

各シリーズ主要商品一覧

アルミフレームとは

便利サービス

型番リスト

表示件数

型番

EFSC8-4040-[50-4000/0.5]

HFSC8-4040-[50-4000/0.5]

KEFSC8-4040-4000

KHFSC8-4040-4000

フレームタイプ

L寸固定・指定

固定寸（有効長さ）

(mm)

全長 L

(mm)

RoHS?

最小発注数量

EFS(標準タイプ)	指定	-	50 ～ 4000	10	1個
HFS（標準タイプ）	指定	-	50 ～ 4000	10	1個
EFS(標準タイプ)	固定	4000	-	10	1個
HFS（標準タイプ）	固定	4000	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	1日目
- ( - )	1日目
6,956円 ( 7,652円 )	1日目
7,032円 ( 7,735円 )	1日目

基本情報

8シリーズの40mm角、1列溝アルミフレームです。
■8シリーズとは
溝幅10mmのアルミフレームです。M8のボルトに適用します。
切断面・追加工部には表面処理がされていません。

ご注意

WEBカタログの情報が最新となりますが、冊子のカタログをご希望の場合は、「アルミフレーム・安全柵総合カタログ」2024年3月発刊>>こちらよりご請求ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
本製品のアルミフレームは屋内使用を前提としており、ミスミ製と他社製アルミフレームには互換性がないため、フレームおよび関連部品は同一メーカーでのご使用を推奨します。
標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
【配送に関するご注意】アルミフレームの土・日・祝日着指定や長重量物の配送については、別途チャーター料金が発生する場合や、着日指定のご希望に沿えない場合があります。あらかじめご了承ください。

技術情報

納期・価格

価格表

L＝300mm未満の場合
長さに関わらず表中単価となります。

L＝300mm以上の場合
下記計算をし価格を算出します。
￥基準単価/m×指定全長＝販売単価
（1円単位は切り捨て）
■指定長フレーム
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

タイプ	型式	L指定0.5mm単位	￥基準単価300mm未満	￥スライド単価300mm未満		￥基準単価/m300mm以上	￥スライド単価/m300mm以上
タイプ	型式	L指定0.5mm単位	1～9本	10～49	50～160	1～9本	10～49	50～160
HFS	HFSC8－4040	50～4000	530	501	450	1,780	1,690	1,500
EFS	EFSC8－4040	50～4000	520	490	440	1,750	1,660	1,470

■固定長フレーム（有効長さ4000mm）
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

タイプ	型式	Lmm	￥基準単価	￥スライド単価
タイプ	型式	Lmm	1～9本	10～20
HFS	KHFSC8－4040	4000	6,410	5,710
EFS	KEFSC8－4040	4000	6,280	5,600

納期

■指定長フレーム

ご注文締切

日目出荷

急

ストークT

当日出荷

無料

正午迄

>>こちら

■固定長フレーム（有効長さ4000mm）

ご注文締切

日目出荷

急

ストークT

当日出荷

無料

正午迄

>>こちら

■指定長フレーム
数量区分	標準対応		個別対応
数量区分	小口	大口	大口
数　量	1～79	80～160	161～
出荷日	通常	＋1日	お見積り
■固定長フレーム（有効長さ4000mm）
数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1～20	21～
出荷日	通常	お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。
