アルミフレーム 6シリーズ 長方形 30×300mm 3列溝以上 4面溝

アルミフレーム 6シリーズ 長方形 30×300mm 3列溝以上 4面溝
通常単価(税別):
-
(税込単価):
-
通常出荷日:
1日目  一部当日出荷可能商品により当日出荷受付時間が異なります
6シリーズの30×300mm、10列溝アルミフレームです。
■6シリーズとは
溝幅8mmのアルミフレームです。M6のボルトに適用します。
切断面・追加工部には表面処理がされていません。

この商品のFAQをみる

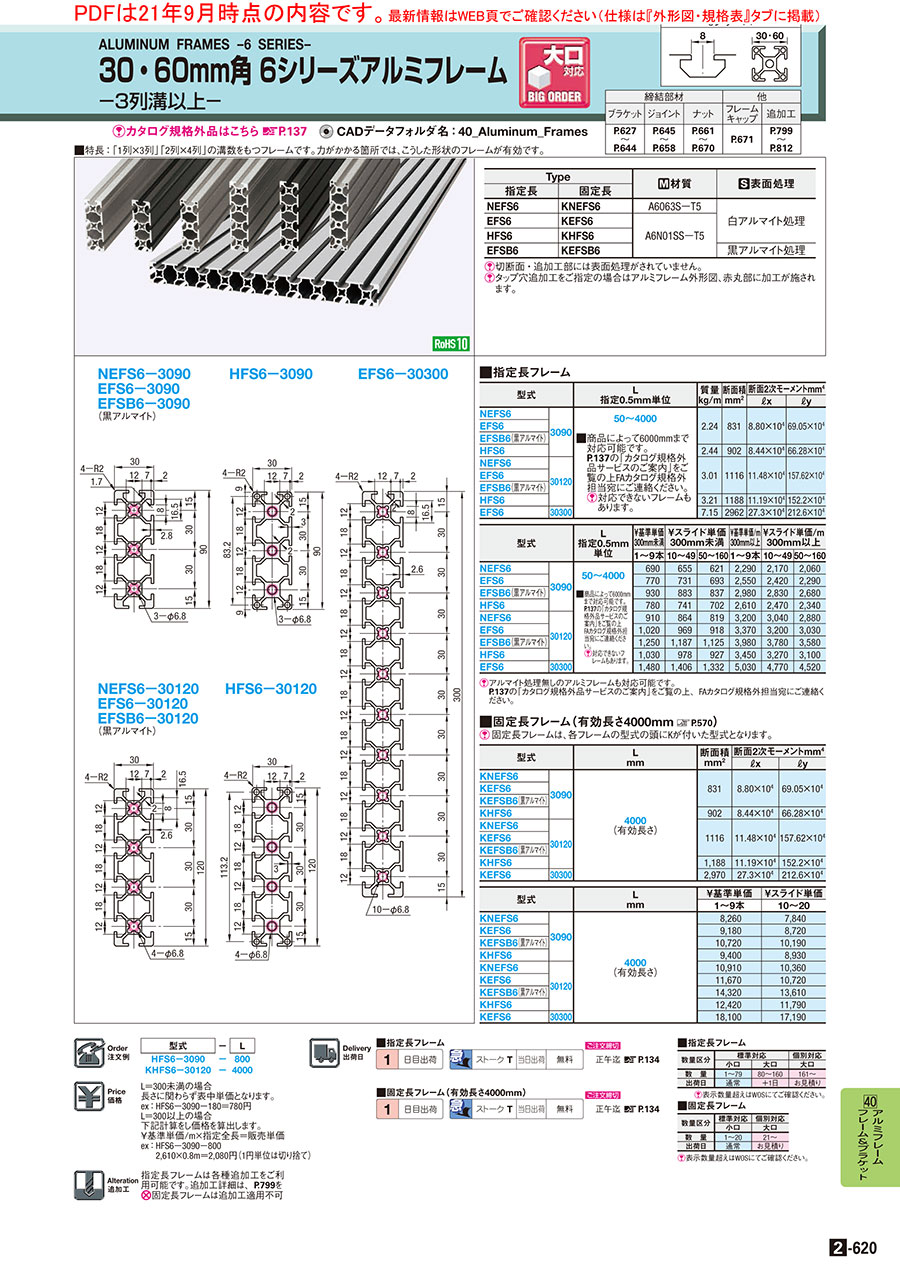

外形図

6シリーズ 長方形 30×300mm 3列溝以上 4面溝:関連画像
6シリーズ 長方形 30×300mm 3列溝以上 4面溝:関連画像
6シリーズ 長方形 30×300mm 3列溝以上 4面溝:関連画像
切断面・追加工部には表面処理がされていません。
タップ穴追加工をご指定の場合はアルミフレーム外形図、赤丸部に加工が施されます。
■6シリーズとは
溝幅8mmのアルミフレームです。M6のボルトに適用します。

指定長フレーム規格表

型式L
EFS6−30300800
KEFS6−303004000

タイプ材質表面処理型式L指定0.5mm単位質量kg/m断面積mm2断面2次モーメントmm4
ℓxℓy
EFSA6N01SS-T5白アルマイトEFS6-3030050~40008.15296227.3×104212.6×104
アルマイト処理無しのアルミフレームも対応可能です。
商品によって6000mmまで対応可能です。
対応できないフレームもあります。
カタログ規格外品サービスはこちら

固定長フレーム(有効長さ4000mm)規格表

固定長フレームは、各フレームの型式の頭にKが付いた型式となります。
タイプ材質表面処理型式L指定質量kg/m断面積mm2断面2次モーメントmm4
ℓxℓy
EFSA6N01SS-T5白アルマイトKEFS6-3030040008.15297027.3×104212.6×104
有効長さ4000mmは実際に使用できる有効長さが4000mm以上あるフレームという意味です。
掴み代を含んだ実寸は4000mm以上となります(数十mm程度長くなります)。
固定長フレームはお客様で切断してご使用いただくフレームのため正確な長さの指定はできません。

アルミフレーム 総合情報

他アクセサリ

取手 / 蝶番 / 錠

キャスタ / アジャスタ / アンカー

アルミフレームユニット

安全柵ユニット

追加工

ミスミの指定長アルミフレームは下記各種追加工をご利用頂くことで、より自由度の高い構造物の組立てが可能となります。
種別やサイズによって一部適用不可のフレームがございます。適用可否は各追加工ページ記載の価格表にてご確認ください。
価格表内の記載「-]表記のものは適用不可となります。
分類追加工名称追加工コード例使用例内容カタログ
> 端面タップ加工端面タップ
(センター穴)
LTP/RTP/TPW
LHP/RHP/HPW
端面タップ(センター穴)フレームにタップ加工を行ないます。
この加工が必要なブラインドジョイント
スクリュージョイント / シンプルジョイント
カタログ
端面タップ
(四方穴)
LSP/RSP/SPW端面タップ(四方穴)フレーム端面・隅の穴にタップ加工を行ないます。カタログ
> カット方法変更高精度カットSC高精度カット全長L寸法をL±0.5→L±0.2に公差変更し、高精度にカットします。
※ L≦1500のみ適用可
カタログ
45度カットL□T45/R□T4545度カット45度の角度をつけてカットします。
> レンチ穴あけ固定位置レンチ穴LWP/RWP固定位置レンチ穴ブラインドジョイント締結の際に使用するレンチ穴をあけます。
フレームをL字に組む際に、相手側となるフレームの端面タップの位置にあわせ穴加工されます。
この加工が必要なブラインドジョイント
スクリュージョイント / シングルジョイント / タッピングジョイント
カタログ
フレームキャップ
厚み分穴位置
移動
FL/FRフレームキャップ厚み分穴 位置移動固定位置のレンチ穴をフレームキャップの厚み分(3mm)移動させます。
角に組んだ際にフレームキャップが出っ張らなくなります。
指定位置レンチ穴AH/BH/AV/BV指定位置レンチ穴左端面から任意の位置にレンチ穴をあけます。
梁部など、フレームの端部以外でのブラインドジョイント締結の際にご利用いただけます。
カタログ
> ザグリ穴あけ指定位置ザグリ穴Z6/XA100指定位置ザグリ穴左端面から任意の位置にザグリ穴をあけます。
フレーム同士の締結やテーブルなどの取り付けにご利用いただけます。
カタログ
> ブラインド
ジョイント
専用穴あけ
D穴LDH/RDHブラインドジョイント専用穴あけ(D穴)シングルジョイント締結時に必要な穴をあけます。
シングルジョイント
カタログ
S穴LSHブラインドジョイント専用穴あけ(S穴)先入れダブルジョイント締結時に必要な穴をあけます。
(先入れダブルジョイント)
カタログ
M穴LMHブラインドジョイント専用穴あけ(M穴)後入れダブルジョイント、センタージョイント締結時に必要な穴をあけます。
(後入れダブルジョイント /  センタージョイント)
L穴JLPブラインドジョイント専用穴あけ(L穴)パラレルジョイント締結時に必要な穴をあけます。
(パラレルジョイント)
カタログ
> その他加工GNFSシリーズ
GFSシリーズ
端面タップ
LTS/RTS/TSWGNFSシリーズ GFSシリーズ端面タップフレームにタップ加工を行ないます。高剛性用プレートタイプのフレームキャップを使用する際に必要な加工です。
(高剛性用プレート)
カタログ
HFSR端面タップLTS/RTS/TSWHFSR端面タップHFSRシリーズの端面保護プレートを使用する際に必要な加工です。カタログ
端面C面取りCW端面C面取りフレーム端面の外周にC面取り加工を行ないます。カタログ
シール貼り付けZZZシール貼り付けアルミフレームのカタログ記号などを印刷したシールを貼付けます。
文字数などの制限はありますが、お客様の通し番号・ユニット番号の印字も可能です。


6シリーズ関連部品

■ アルミフレームアクセサリ

商品名ブラケットブラインドジョイントナットフレームキャップ溝カバー
写真ブラケットブラインドジョイントナットフレームキャップ溝カバー
カタログページ6シリーズカタログ6シリーズカタログ6シリーズカタログ6シリーズカタログ6シリーズカタログ
商品ページこちらこちらこちらこちらこちら
総合情報ページ詳細ページ詳細ページ詳細ページ詳細ページ詳細ページ

3Dプレビュー生成型番

型番が未確定のため、CADデータダウンロード・3Dプレビューがご利用できません。

  • ※CADデータダウンロード・3Dプレビュー画面を開くには、型番が確定されている必要があります。
  • 左側の「仕様・寸法の指定」より型番確定してから、CADデータダウンロード・3Dプレビューの操作を行ってください。
Loading...
型番
EFS6-30300-[50-4000/0.5]

KEFS6-30300-4000

型番通常単価(税別)(税込単価)最小発注数量スライド値引通常
出荷日
RoHS ?L寸固定・指定 全長 L (有効長さ)
(mm)
全長L
(mm)

-

( - )
1個

1日目

一部当日出荷可能

10指定 - 50 ~ 4000

-

( - )
1個

1日目

一部当日出荷可能

10固定 4000 -

Loading...

  1. 1

価格表

L=300未満の場合
長さに関わらず表中単価となります。

L=300以上の場合
下記計算をし価格を算出します。
¥基準単価/m×指定全長=販売単価
(1円単位は切り捨て)
■指定長フレーム
タイプ型式L指定0.5mm単位¥基準単価300mm未満¥スライド単価300mm未満¥基準単価/m300mm以上¥スライド単価/m300mm以上
1~9本10~4950~1601~9本10~4950~160
EFSEFS6-3030050~40001,5701,4981,3325,3605,0904,520
■固定長フレーム(有効長さ4000mm)
タイプ型式Lmm¥基準単価¥スライド単価
1~9本10~20
EFSKEFS6-30300400019,27017,190

納期

6シリーズ 長方形 30×300mm 3列溝以上 4面溝:関連画像


出荷日については、こちらをご覧ください。



商品担当おすすめ

6シリーズ(溝幅8mm) 30・60角アルミフレーム用ブラインドブラケット 画像

6シリーズ(溝幅8mm) 30・60角アルミフレーム用ブラインドブラケット

ミスミ

六角穴付きボルトで締結するブラインドジョイントです。通常のブラケットを使うと周辺部品との干渉が発生してしまう場合は、ブラインドジョイントをおすすめします。

基本情報

基準フレーム幅(mm) 30 フレームサイズ 30×300 フレームシリーズ 6シリーズ
フレーム形状 長方形 フレーム溝数 1列溝×10列溝 フレームタイプ EFS(軽量タイプ)
表面処理 白アルマイト処理 溝面種類 4面溝 表面面取り加工 なし
材質 A6N01SS-T5 フレームサイズ 幅 (A)(mm) 30 フレームサイズ 厚さ (T)(mm) 300
材質証明書 対象 材質証明書:材質 A6N01SS-T5 材質証明書:表面処理 白アルマイト処理
