アルミフレーム 5シリーズ正方形平行面取り 20×20mm 25×25mm 40×40mm

カタログ| P.2-577

chemSHERPA対応品あり

通常単価(税別): -

税込単価: -

通常出荷日：3日目

5シリーズの上下面にフライス加工をしています。リニアガイド等に御使用頂けます。■5シリーズとは溝幅6m...

詳細を確認

4.54.5

WEBカタログの情報が最新となりますが、冊子のカタログをご希望の場合は、「アルミフレーム・安全柵総合カタログ」2024年3月発刊>>こちらよりご請求ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
本製品のアルミフレームは屋内使用を前提としており、ミスミ製と他社製アルミフレームには互換性がないため、フレームおよび関連部品は同一メーカーでのご使用を推奨します。
標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
【配送に関するご注意】アルミフレームの土・日・祝日着指定や長重量物の配送については、別途チャーター料金が発生する場合や、着日指定のご希望に沿えない場合があります。あらかじめご了承ください。

詳細を確認

よく一緒に見られています

ミスミ

アルミフレーム 5シリーズ正方形 20×20mm 1列溝 4面溝

通常価格(税別)： 549円 (税込価格：604円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

アルミフレーム 5シリーズ Nタイプ正方形 20×20mm 1列溝 4面溝

通常価格(税別)： 1,703円 (税込価格：1,873円)

通常出荷日：1 日目

未確定：候補が3型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

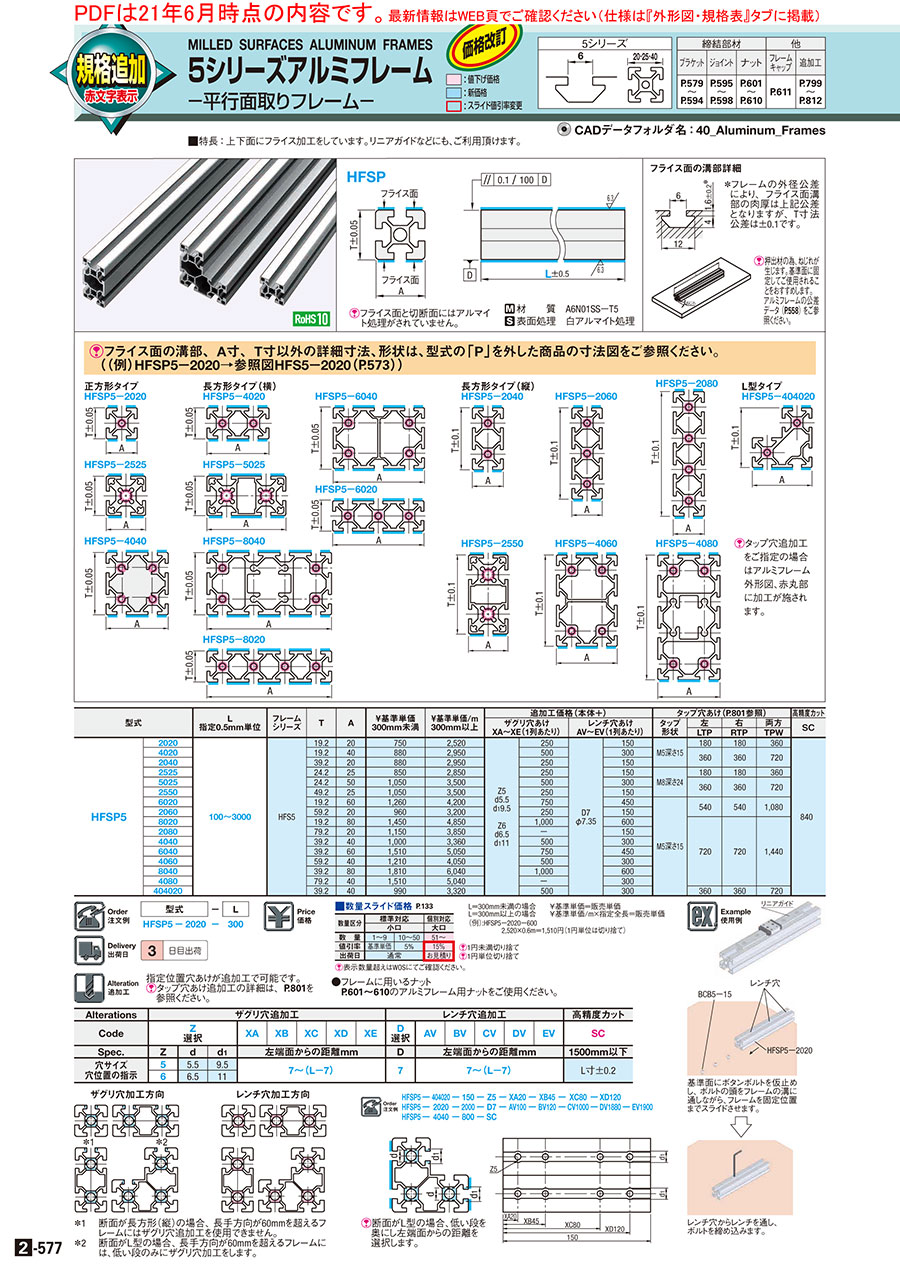

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

規格表

追加工

規格表

型式	−	L
HFSP5−2020	−	300

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		L 指定0.5mm単位	フレームシリーズ	T	A	￥基準単価 300mm未満	￥基準単価/m 300mm以上	追加工価格(本体＋)				タップ穴あけ(こちら参照)				高精度カット
								ザグリ穴あけ XA〜XE(1列あたり)		レンチ穴あけ AV〜EV(1列あたり)		タップ形状	左	右	両方	ＳＣ
													LTP	RTP	TPW
HFSP5	2020	100〜3000	HFS5	19.2	20	799	2,690	Z5 d5.5 d₁9.5 Z6 d6.5 d₁11	250	D7 φ7.35	150	M5深さ15	180	180	360	840
	2525			24.2	25	906	3,040		250		150	M8深さ24	180	180	360
	4040			39.2	40	1,060	3,580		500		300	M5深さ15	720	720	1,440

追加工

[ ! ]ミスミの指定長アルミフレームは下記各種追加工をご利用頂くことで、より自由度の高い構造物の組立てが可能となります。

Alterations

ザグリ穴追加工

レンチ穴追加工

高精度カット

Code

Z
選択

Spec.

d₁

左端面からの距離mm

1500mm以下

穴サイズ
穴位置の指示

5.5

9.5

7～（L－7）

L寸±0.2

6.5

ザグリ穴加工方向レンチ穴加工方向

＊1　断面が長方形（縦）の場合、長手方向が60mmを超えるフレームにはザグリ穴追加工を使用できません。
＊2　断面がＬ型の場合、長手方向が60mmを超えるフレームには、低い段のみにザグリ穴加工をします。

[ ! ]断面がＬ型の場合、低い段を奥にし左端面からの距離を選択します。

分類	追加工名称	追加工コード例	内容	カタログ
> 端面タップ加工	端面タップ (センター穴)	LTP/RTP/TPW	フレームにタップ加工を行ないます。 LTP/RTP/TPW：M5、深さ15	カタログ
> ザグリ穴あけ	指定位置ザグリ穴	Z5-XA○○	左端面から任意の位置にザグリ穴をあけます。フレーム同士の締結やテーブルなどの取り付けにご利用いただけます。・1方向につき5個まであけることができます。・1つの面に溝が複数列あるフレームでは全ての溝にザグリ穴は加工されます。 [ ! ]平行面取りフレームの場合のフレームの置き方は、フライス面が上下にきます。	カタログ
> レンチ穴あけ	指定位置レンチ穴	AV/BV/CV/DV/EV	左端面から任意の位置にレンチ穴をあけます。梁部など、フレームの端部以外でのブラインドジョイント締結の際にご利用いただけます。 [ ! ]平行面取りフレームの場合のフレームの置き方は、フライス面が上下にきます。	カタログ
> カット方法変更	高精度カット	SC	全長L寸法をL±0.5→L±0.2に公差変更し、高精度にカットします。 ※ L≦1500のみ適用可	カタログ

5シリーズ関連部品

商品名	ブラケット	ナット	フレームキャップ	溝カバー
写真
カタログページ	5シリーズカタログ	5シリーズカタログ	5シリーズカタログ	5シリーズカタログ
商品ページ	こちら	こちら	こちら	こちら
総合情報ページ	詳細ページ	詳細ページ	詳細ページ	詳細ページ

[ ! ]「平行面取り」タイプの対応フレームキャップについては、以下をご確認ください。

・HFSP　標準タイプ
樹脂製フレームキャップがご使用いただけますが、取付時にフライス面側がそれぞれ0.5mm程出っ張るため、その部分を削ってご使用ください。

使用例

基準面にボタンボルトを仮止めし、ボルトの頭をフレームの溝に通しながら、フレームを固定位置までスライドさせます。

レンチ穴からレンチを通し、ボルトを締め込みます。

選定サポート情報

■フレーム接続方法
フレームの接続方法は大別すると以下の２つになります。さまざまな接続方法例を確認ください。

	ブラケット	ブラインドジョイント
接続例
特徴	・フレームの外側で接続・任意の位置に移動可・美観に劣る	・フレームの内側で接続・美観に優れる・フレームに加工が必要

■アルミフレーム許容目安荷重(たわみ量)の考え方
[ ! ]許容目安荷重は、フレームたわみ量が長さ1000mmあたり1mm以内の荷重になります。
これを超えたたわみでも破損は起こりませんが、実用上の最大たわみと見てください。（許容たわみ量目安は長さに比例します。例　500mm⇒0.5mm 2000mm⇒2mm）
アルミフレーム強度目安表または、たわみ算出簡易表/たわみ算出計算式からご検討ください。

アルミフレーム総合情報ページ

フレーム / キャップ / 溝カバー

ブラケット / ジョイント / ナット

パネル / フェンスネット

安全柵ユニット

取手 / 蝶番 / 錠

> 商品特長・選び方

キャスタ / アジャスタ / アンカー

> 商品特長・選び方

アルミフレームユニット

> 商品特長・選び方

他アクセサリ

> 商品特長・選び方

設計手順 / 強度計算 / 組立方法

各シリーズ主要商品一覧

アルミフレームとは

便利サービス

型番リスト

表示件数

型番

HFSP5-2020-[100-3000/0.5]

HFSP5-2525-[100-3000/0.5]

HFSP5-4040-[100-3000/0.5]

基準フレーム幅

(mm)

フレームサイズ

フレーム溝数

全長 L

(mm)

RoHS?

最小発注数量

20	20×20	1列溝×1列溝	100 ～ 3000	10	1個
25	25×25	1列溝×1列溝	100 ～ 3000	10	1個
40	40×40	2列溝×2列溝	100 ～ 3000	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報

5シリーズの上下面にフライス加工をしています。リニアガイド等に御使用頂けます。
■5シリーズとは
溝幅6mmのアルミフレームです。M5のボルトに適用します。
切断面・追加工部には表面処理がされていません。

ご注意

WEBカタログの情報が最新となりますが、冊子のカタログをご希望の場合は、「アルミフレーム・安全柵総合カタログ」2024年3月発刊>>こちらよりご請求ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
本製品のアルミフレームは屋内使用を前提としており、ミスミ製と他社製アルミフレームには互換性がないため、フレームおよび関連部品は同一メーカーでのご使用を推奨します。
標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
【配送に関するご注意】アルミフレームの土・日・祝日着指定や長重量物の配送については、別途チャーター料金が発生する場合や、着日指定のご希望に沿えない場合があります。あらかじめご了承ください。

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		L 指定0.5mm単位	フレームシリーズ	T	A	￥基準単価 300mm未満	￥基準単価/m 300mm以上	追加工価格(本体＋)				タップ穴あけ(こちら参照)				高精度カット
								ザグリ穴あけ XA〜XE(1列あたり)		レンチ穴あけ AV〜EV(1列あたり)		タップ形状	左	右	両方	ＳＣ
								ザグリ穴あけ XA〜XE(1列あたり)		レンチ穴あけ AV〜EV(1列あたり)		タップ形状	LTP	RTP	TPW	ＳＣ
HFSP5	2020	100〜3000	HFS5	19.2	20	790	2,690	Z5 d5.5 d₁9.5 Z6 d6.5 d₁11	250	D7 φ7.35	150	M5深さ15	180	180	360	840
	4020			19.2	40	930	3,150		500		300		360	360	720
	2040			39.2	20	930	3,150		250		150		360	360	720
	2525			24.2	25	900	3,040		250		150	M8深さ24	180	180	360
	5025			24.2	50	1,110	3,730		500		300		360	360	720
	2550			49.2	25	1,110	3,730		250		150		360	360	720
	6020			19.2	60	1,340	4,480		750		450	M5深さ15	540	540	1,080
	2060			59.2	20	1020	3,410		250		150		540	540	1,080
	8020			19.2	80	1,540	5,170		1,000		600		720	720	1,440
	2080			79.2	20	1,220	4,110		−		150
	4040			39.2	40	1,060	3,580		500		300
	6040			39.2	60	1,600	5,380		750		450
	4060			59.2	40	1,280	4,320		500		300
	8040			39.2	80	1,920	6,440		1,000		600
	4080			79.2	40	1,600	5,370		−		300
	404020			39.2	40	1050	3,540		500		300		360	360	720

L＝300mm未満の場合￥基準単価＝販売単価
L＝300mm以上の場合￥基準単価/m×指定全長＝販売単価
（例）HFSP5－2020－600　2,690×0.6m＝1,610円（1円単位は切り捨て）

■数量スライド価格こちら

数量区分	標準対応		個別対応
数量区分	小口		大口
数　量	1～9	10～50	51～
値引率	基準単価	5%	15%
出荷日	通常		お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
５シリーズ（溝幅６ｍｍ）ブラインドジョイント部品　後入れダブルジョイントキット
六角穴付きボルトで締結するブラインドジョイントです。通常のブラケットを使うと周辺部品との干渉が発生してしまう場合は、ブラインドジョイントをおすすめします。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

アルミフレーム 5シリーズ正方形平行面取り 20×20mm 25×25mm 40×40mmのレビュー

4.5平均満足度：4.52件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%
