アルミフレーム 5シリーズ 正方形 20×20mm 1列溝 3面溝
ご注意
- WEBカタログの情報が最新となりますが、冊子のカタログをご希望の場合は、「アルミフレーム・安全柵総合カタログ」2024年3月発刊>>こちら よりご請求ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- 本製品のアルミフレームは屋内使用を前提としており、ミスミ製と他社製アルミフレームには互換性がないため、フレームおよび関連部品は同一メーカーでのご使用を推奨します。
- 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
- 【配送に関するご注意】アルミフレームの土・日・祝日着指定や長重量物の配送については、別途チャーター料金が発生する場合や、着日指定のご希望に沿えない場合があります。あらかじめご了承ください。
未確定：候補が4型番あります。

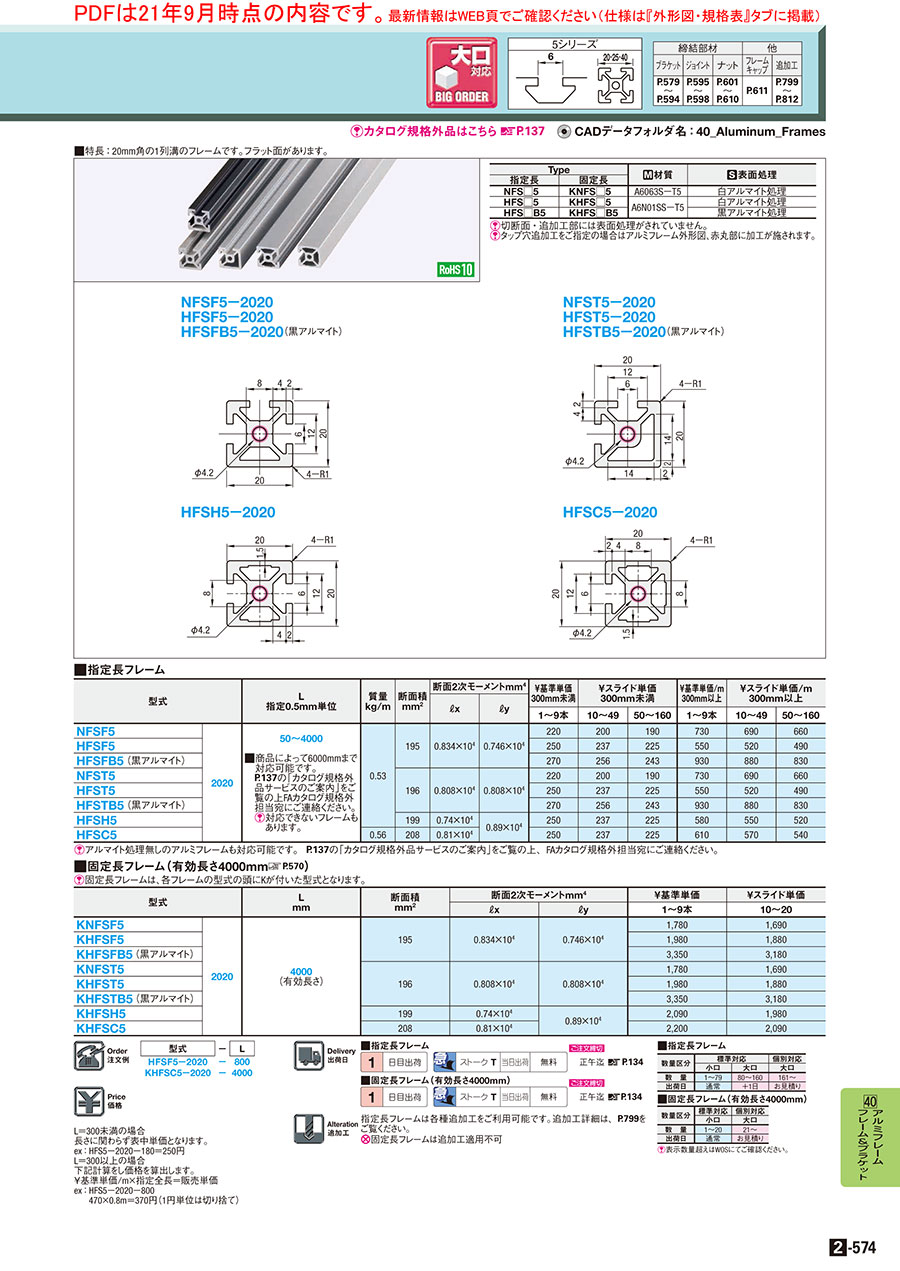

外形図・規格表
指定長フレーム規格表（追加工：可能）
| 型式 | − | L |
| HFSFB5−2020 | − | 800 |
| タイプ | 材質 | 表面処理 | 型式 | L指定0.5mm単位 | 質量kg/m | 断面積mm2 | 断面2次モーメントmm4 | |
| ℓx | ℓy | |||||||
| HFS | A6005CSS-T5 | 白アルマイト | HFSF5－2020 | 50～4000 | 0.53 | 195 | 0.834×104 | 0.834×104 |
| HFS | A6005CSS-T5 | 黒アルマイト | HFSFB5－2020 | 50～4000 | 0.53 | 195 | 0.834×104 | 0.834×104 |
固定長フレーム規格表（有効長さ4000mm）
[ ! ]固定長フレームは、各フレームの型式の頭にKが付いた型式となります。
[ ! ]有効長さ4000mmは実際に使用できる有効長さが4000mm以上あるフレームという意味です。
掴み代を含んだ実寸は4000mm以上となります（数十mm程度長くなります）。
固定長フレームはお客様で切断してご使用いただくフレームのため正確な長さの指定はできません。
| 型式 | − | L |
| KHFSF5−2020 | − | 4000 |
| タイプ | 材質 | 表面処理 | 型式 | Lmm | 断面積mm2 | 断面2次モーメントmm4 | |
| ℓx | ℓy | ||||||
| HFS | A6005CSS-T5 | 白アルマイト | KHFSF5－2020 | 4000 | 195 | 0.834×104 | 0.834×104 |
| HFS | A6005CSS-T5 | 黒アルマイト | KHFSFB5－2020 | 4000 | 195 | 0.834×104 | 0.834×104 |
掴み代を含んだ実寸は4000mm以上となります（数十mm程度長くなります）。
固定長フレームはお客様で切断してご使用いただくフレームのため正確な長さの指定はできません。
追加工（指定長のみ可能 固定長は不可）
[ ! ]ミスミの指定長アルミフレームは下記各種追加工をご利用頂くことで、より自由度の高い構造物の組立てが可能となります。
種別やサイズによって一部適用不可のフレームがございます。適用可否は各追加工ページ記載の価格表にてご確認ください。
価格表内の記載「-」表記のものは適用不可となります。
種別やサイズによって一部適用不可のフレームがございます。適用可否は各追加工ページ記載の価格表にてご確認ください。
価格表内の記載「-」表記のものは適用不可となります。
| 分類 | 追加工名称 | 追加工コード例 | 使用例 | 内容 | カタログ |
|---|---|---|---|---|---|
| > 端面タップ加工 | 端面タップ (センター穴) | LTP/RTP/TPW LHP/RHP/HPW |  | フレームにタップ加工を行ないます。 LTP/RTP/TPW：M5深さ15mm LHP/RHP/HPW：M3深さ6mm(ヘリサート挿入済) この加工が必要なブラインドジョイント （スクリュージョイント / シンプルジョイント） | カタログ |
| > カット方法変更 | 高精度カット | SC |  | 全長L寸法をL±0.5→L±0.2に公差変更し、高精度にカットします。 ※ L≦1500のみ適用可 | カタログ |
| 45度カット | L□T45 R□T45 |  | 45度の角度をつけてカットします。 45度カットは、同一方向で他の追加工の重複指定はできません。 例：HFS6-3030-500-LTP-LAT45 ⇒ ✖（同一方向（左）の追加加工） HFS6-3030-500-LTP-RAT45 ⇒ 〇（左右別々の追加工） [ ! ]45度以外の角度でカットをご希望の場合は、カタログ規格外品サービスへご相談ください。 | ||
| > レンチ穴あけ | 固定位置レンチ穴 | LCH/LCV/LCP RCH/RCV/RCP |  | フレームをL字に組むブラインドジョイント締結の際に、使用する相手側となるフレームの端面タップの位置にあわせて、レンチ穴（φ7.35）を開ける追加工です。 この加工が必要なブラインドジョイント （スクリュージョイント / シングルジョイント / タッピングジョイント） | カタログ |
| フレームキャップ 厚み分穴位置移動 | FL FR |  | 固定位置レンチ穴追加工の穴位置をフレームキャップの厚み分（2.5mm）移動させます。角に組んだ際にフレームキャップが出っ張らなくなります。 | ||
| 指定位置レンチ穴 | AH/BH/CH/DH/EH AV/BV/CV/DV/EV AP/BP/CP/DP/EP |  | 任意の位置にレンチ穴（φ7.35）を開ける追加工です。フレーム端部以外でのブラインドジョイント締結の際などにご利用頂けます。 ・ 水平、垂直、十字の各方向ともに最大５個まで開けることができます。 [ ! ]レンチ穴を６個以上でご希望の場合はカタログ規格外品サービスへご相談ください。 | カタログ | |
| > ザグリ穴あけ | 指定位置ザグリ穴 | Z5-XA○○ Z6-YA○○ |  | 任意の位置にザグリ穴（Z5・Z6から選択可能）を開ける追加工です。 ・Z5：通し穴φ5.5 ザグリ穴φ9.5 Z6：通し穴φ6.5 ザグリ穴φ11 ・1方向につき5個まであけることができます。 ・1つの面に溝が複数列あるフレームでは全ての溝にザグリ穴は加工されます。 [ ! ]ザグリ穴を６個以上、ザグリ穴の向き変更をご希望の場合は、カタログ規格外品サービスへご相談ください。 | カタログ |
| > ブラインド ジョイント 専用穴あけ | M穴 | LMH/LMV RMH/RMV |  | 後入れダブルジョイント、センタージョイント締結時に必要な穴をあけます。 (後入れダブルジョイント / センタージョイント) | カタログ |
| L穴 | JLP○○-H△ |  | パラレルジョイント締結時に必要な穴をあけます。 (パラレルジョイント) | カタログ | |
| > その他加工 | 端面C面取り | CW |  | フレーム端面の外周にC面取り加工を行ないます。 | カタログ |
| シール貼り付け | ZZZ |  | アルミフレームのカタログ記号などを印刷したシールを貼付けます。 文字数などの制限はありますが、お客様の通し番号・ユニット番号の印字も可能です。 |
5シリーズ関連部品
■アルミフレームアクセサリ
| 商品名 | ブラケット | ブラインドジョイント | ナット | フレームキャップ | 溝カバー |
|---|---|---|---|---|---|
| 写真 |  |  |  |  |  |
| カタログページ | 5シリーズカタログ | 5シリーズカタログ | 5シリーズカタログ | 5シリーズカタログ | 5シリーズカタログ |
| 商品ページ | こちら | こちら | こちら | こちら | こちら |
| 総合情報ページ | 詳細ページ | 詳細ページ | 詳細ページ | 詳細ページ | 詳細ページ |
■対応フレームキャップ一覧
フレーム型番 | 対応フレームキャップ | |||||
商品タイプ | 色 | 厚さ | 型番 | 使用数 | ||
| HFSF5－2020 HFSFB5－2020 固定長フレーム（Kで始まる型番） も同じです |  | キャップ止め | 黒 | 2.5 | HFC5-2020-B | 1 |
キャップ止め | ライトグレー | 2.5 | HFC5-2020-S | 1 | ||
 | キャップ止め（足長タイプ） | 黒 | 2.5 | HFCL5-2020-B | 1 | |
キャップ止め（足長タイプ） | ライトグレー | 2.5 | HFCL5-2020-S | 1 | ||
 | ボルト止め | 黒 | 2.5 | HFCB5-2020-B | 1 | |
ボルト止め | ライトグレー | 2.5 | HFCB5-2020-S | 1 | ||
ボルト止め | 黄色 | 2.5 | HFCB5-2020-Y | 1 | ||
アルミフレーム 総合情報ページ
フレーム / キャップ / 溝カバー
ブラケット / ジョイント / ナット
パネル / フェンスネット
安全柵ユニット
取手 / 蝶番 / 錠
キャスタ / アジャスタ / アンカー
アルミフレームユニット
他アクセサリ
設計手順 / 強度計算 / 組立方法
アルミフレームとは
関連リンク
規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
材質違いで安価なNタイプ
|
|---|
- ( - ) | 1日目 |
|
- ( - ) | 1日目 |
- |
2,304円 ( 2,534円 ) | 1日目 |
|
3,915円 ( 4,307円 ) | 1日目 |
- |
詳細情報
基本情報
5シリーズの20mm角、1列溝アルミフレームです。
■5シリーズとは
溝幅6mmのアルミフレームです。M5のボルトに適用します。
切断面・追加工部には表面処理がされていません。
ご注意
- WEBカタログの情報が最新となりますが、冊子のカタログをご希望の場合は、「アルミフレーム・安全柵総合カタログ」2024年3月発刊>>こちら よりご請求ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- 本製品のアルミフレームは屋内使用を前提としており、ミスミ製と他社製アルミフレームには互換性がないため、フレームおよび関連部品は同一メーカーでのご使用を推奨します。
- 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
- 【配送に関するご注意】アルミフレームの土・日・祝日着指定や長重量物の配送については、別途チャーター料金が発生する場合や、着日指定のご希望に沿えない場合があります。あらかじめご了承ください。
納期・価格
価格表
L＝300未満の場合
長さに関わらず表中単価となります。
L＝300以上の場合
下記計算をし価格を算出します。
￥基準単価/m×指定全長＝販売単価
（1円単位は切り捨て）
■指定長フレーム
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
■固定長フレーム（有効長さ4000mm）
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
長さに関わらず表中単価となります。
L＝300以上の場合
下記計算をし価格を算出します。
￥基準単価/m×指定全長＝販売単価
（1円単位は切り捨て）
■指定長フレーム
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| タイプ | 型式 | L指定0.5mm単位 | ￥基準単価300mm未満 | ￥スライド単価300mm未満 | ￥基準単価/m300mm以上 | ￥スライド単価/m300mm以上 | ||
| 1～9本 | 10～49 | 50～160 | 1～9本 | 10～49 | 50～160 | |||
| HFS | HFSF5－2020 | 50～4000 | 267 | 253 | 225 | 590 | 560 | 490 |
| HFS | HFSFB5－2020 | 50～4000 | 288 | 273 | 243 | 1000 | 940 | 830 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| タイプ | 型式 | Lmm | ￥基準単価 | ￥スライド単価 |
| 1～9本 | 10～20 | |||
| HFS | KHFSF5－2020 | 4000 | 2,100 | 1,880 |
| HFS | KHFSFB5－2020 | 4000 | 3,568 | 3,180 |
