位置決めピン　小頭テーパタイプ　テーパ角度・ＤＰ公差　－めねじ－

カタログ |P.1-1749

通常単価(税別): -

税込単価: -

通常出荷日：2日目～3日目

小頭テーパタイプの各部寸法がフリーでご指定いただけます。また、両端部公差とテーパ寸法も指定可能です。

55.0

ダイヤ形状選定時、P寸根元に加工上の段差が残る場合がございます。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

よく一緒に見られています

ミスミ

位置決めピン　小頭テーパタイプ　－めねじ－

通常価格(税別)： 660円 (税込価格：726円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

位置決めピン高耐食ステンレス（55・35HRC～/SUS316L）R/テーパ/テーパR 全ねじ

通常出荷日：3 日目

未確定：候補が1,960型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

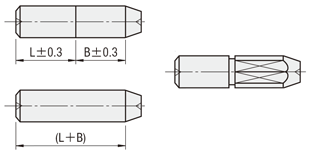

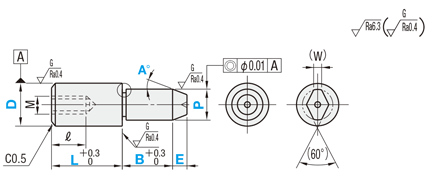

●めねじ

（丸）

（ダイヤ）

P＜3の場合
a＝0.5
d＝P－0.1
[ ! ]逃げ部寸法は参考値になります。

P≧3の場合
a＝1.0
d＝P－0.2

[ ! ]D ＝Pのとき
（1）丸形状はニゲ溝がつきません。
（ⅰ）D＝Pで公差が異なる場合
（ⅱ）D＝Pで公差が同じ場合
（L＋B）は一般公差になります。

[ ! ]逃げ部寸法は参考値になります。

（2）ダイヤ形状はニゲ溝がつきます。

[ ! ]D＝Pを規格化したストレートテーパタイプもご用意しております。詳細は>>こちら

[ ! ]SUS440Cまたは13CrステンレスはL寸が短い場合を除き、D部の任意の位置に識別用の溝がつきます。
[ ! ]SUS304は研磨・センター穴無しの場合がございます。
[ ! ]P−2EtanA≧0.73（先端径φ0.73以上）
参考：tan15°≒0.267 tan30°≒0.577
tan45°＝1 tan60°≒1.732

材質 No.	[ M ]材質	[ S ]表面処理	[ H ]硬度	Type
材質 No.	[ M ]材質	[ S ]表面処理	[ H ]硬度	丸	ダイヤ
①	SKS3相当	−	焼入硬度 60〜63HRC	KFSTA	KFSTD
②	SKS3相当	硬質クロムメッキ	焼入硬度 50〜55HRC メッキ硬度 750HV〜	GKFSTA	GKFSTD
④	SUS304	−	−	SKFSTA	SKFSTD
⑤	SUS304	硬質クロムメッキ	メッキ硬度 750HV〜	HKFSTA	HKFSTD
⑥	SUS440Cまたは 13Crステンレス	−	焼入硬度 50〜55HRC	CKFSTA	CKFSTD

規格表

型式

−

Type

形状

D公差

P公差

KFST

−

P8.00

−

L12

−

B8.0

−

E3.0

−

A30

■公差選択

D 又は P	並級
	M	P	G	H	S
	m6	p6	g6	h7	−
3.00	＋0.008 ＋0.002	＋0.012 ＋0.006	−0.002 −0.008	0 −0.010	0 −0.01
3.01 〜 6.00	＋0.012 ＋0.004	＋0.020 ＋0.012	−0.004 −0.012	0 −0.012
6.01 〜 10.00	＋0.015 ＋0.006	＋0.024 ＋0.015	−0.005 −0.014	0 −0.015
10.01 〜 18.00	＋0.018 ＋0.007	＋0.029 ＋0.018	−0.006 −0.017	0 −0.018
18.01 〜 20.00	＋0.021 ＋0.008	＋0.035 ＋0.022	−0.007 −0.020	0 −0.021

[ ! ]精級は並級の基準単価の×1.1となります。（1円単位切り捨て）
[ NG ]硬質クロムメッキ品は精級公差適用不可。

■めねじ

型式

P
0.01mm単位

L
1mm単位

B
0.1mm単位

E
0.1mm単位

A
選択

(W)

M
(並目)

^＊締付トルク
N・cm

ℓ

規格有無丸形状

規格有無ダイヤ形状

Type

形状

D公差
選択

P公差
選択

①
KFSTA

②
GKFSTA

④
SKFSTA

⑤
HKFSTA

⑥
CKFSTA

①
KFSTD

②
GKFSTD

④
SKFSTD

⑤
HKFSTD

⑥
CKFSTD

KFST
GKFST
SKFST
HKFST
CKFST

A
(丸)

D
(ダイヤ)

M
P
G
H

S
M
P
G
H

3.00〜5.00

8〜10

2.0〜15.0(10.0)

0.5
〜
10.0

15

30

45

60

1.2

ー

●

−

4.00〜6.00

8(9)〜17

2.0〜15.0

1.5

●

M2.6

ー

●

6.00〜8.00

11(12)〜21

2.0〜30.0(15.0)

1.8

461

●

225

●

7.00〜10.00

11(12)〜23

3.0〜30.0(25.0)

2.2

461

●

7.00〜12.00

12〜24

3.0〜30.0(25.0)

2.5

●

8.00〜13.00

13(14)〜26

5.0〜30.0(25.0)

1911

●

10.00〜16.00

16〜32

5.0〜30.0

●

13.00〜20.00

20〜40

5.0〜30.0

●

[ ! ]L寸（）・B寸（）はダイヤ形状に適用。[ ! ]D寸でTが付くサイズは、ねじ径を1つ小さくして肉厚を厚くしております。（D寸はTをとった数字となります。）
[ ! ]首下部の強度に注意>> こちら [ ! ]下穴深さ（>>こちら）をご確認ください。穴が貫通する場合があります。
＊焼入品の締付トルク（参考値）は強度区分（8.8）になります。（技術データ >> こちら参照）　ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。

追加工

日目出荷

追加工
コード

追加工内容

適用条件

指定例

\/1Code

GDC

導入部を追加

導入部を追加します。
[ NG ]D≦2適用不可

D	ℓ
3〜6	1
8〜20	2

KFSTAGS10-P8.00-L10-B8.0-E3.0-A30-GDC

200

首元R加工を追加

首元の逃げをR0.5に変更します。
[ ! ]D-P≧2の場合に適用

KFSTAGS10-P8.00-L10-B8.0-E3.0-A30-RC

300

エアーベント（エアー抜き溝）
加工を追加

エアー抜き溝加工を追加します。

KFSTAGS10-P8.00-L10-B8.0-E3.0-A30-AC

200

型番リスト

表示件数

...

型番

CKFSTAGG5-P[3-5/0.01]-L[8-10/1]-B[2-15/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFSTAGG6-P[4-6/0.01]-L[8-17/1]-B[2-15/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFSTAGG6T-P[4-6/0.01]-L[8-17/1]-B[2-15/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFSTAGG8-P[6-8/0.01]-L[11-21/1]-B[2-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFSTAGG8T-P[6-8/0.01]-L[11-21/1]-B[2-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFSTAGG10-P[7-10/0.01]-L[11-23/1]-B[3-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFSTAGG12-P[7-12/0.01]-L[12-24/1]-B[3-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFSTAGG13-P[8-13/0.01]-L[13-26/1]-B[5-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFSTAGG16-P[10-16/0.01]-L[16-32/1]-B[5-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFSTAGG20-P[13-20/0.01]-L[20-40/1]-B[5-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFSTAGH5-P[3-5/0.01]-L[8-10/1]-B[2-15/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFSTAGH6-P[4-6/0.01]-L[8-17/1]-B[2-15/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFSTAGH6T-P[4-6/0.01]-L[8-17/1]-B[2-15/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFSTAGH8-P[6-8/0.01]-L[11-21/1]-B[2-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFSTAGH8T-P[6-8/0.01]-L[11-21/1]-B[2-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFSTAGH10-P[7-10/0.01]-L[11-23/1]-B[3-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFSTAGH12-P[7-12/0.01]-L[12-24/1]-B[3-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFSTAGH13-P[8-13/0.01]-L[13-26/1]-B[5-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFSTAGH16-P[10-16/0.01]-L[16-32/1]-B[5-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFSTAGH20-P[13-20/0.01]-L[20-40/1]-B[5-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFSTAGM5-P[3-5/0.01]-L[8-10/1]-B[2-15/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFSTAGM6-P[4-6/0.01]-L[8-17/1]-B[2-15/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFSTAGM6T-P[4-6/0.01]-L[8-17/1]-B[2-15/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFSTAGM8-P[6-8/0.01]-L[11-21/1]-B[2-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFSTAGM8T-P[6-8/0.01]-L[11-21/1]-B[2-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFSTAGM10-P[7-10/0.01]-L[11-23/1]-B[3-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFSTAGM12-P[7-12/0.01]-L[12-24/1]-B[3-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFSTAGM13-P[8-13/0.01]-L[13-26/1]-B[5-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFSTAGM16-P[10-16/0.01]-L[16-32/1]-B[5-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFSTAGM20-P[13-20/0.01]-L[20-40/1]-B[5-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFSTAGP5-P[3-5/0.01]-L[8-10/1]-B[2-15/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFSTAGP6-P[4-6/0.01]-L[8-17/1]-B[2-15/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFSTAGP6T-P[4-6/0.01]-L[8-17/1]-B[2-15/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFSTAGP8-P[6-8/0.01]-L[11-21/1]-B[2-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFSTAGP8T-P[6-8/0.01]-L[11-21/1]-B[2-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFSTAGP10-P[7-10/0.01]-L[11-23/1]-B[3-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFSTAGP12-P[7-12/0.01]-L[12-24/1]-B[3-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFSTAGP13-P[8-13/0.01]-L[13-26/1]-B[5-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFSTAGP16-P[10-16/0.01]-L[16-32/1]-B[5-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFSTAGP20-P[13-20/0.01]-L[20-40/1]-B[5-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFSTAGS5-P[3-5/0.01]-L[8-10/1]-B[2-15/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFSTAGS6-P[4-6/0.01]-L[8-17/1]-B[2-15/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFSTAGS6T-P[4-6/0.01]-L[8-17/1]-B[2-15/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFSTAGS8-P[6-8/0.01]-L[11-21/1]-B[2-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFSTAGS8T-P[6-8/0.01]-L[11-21/1]-B[2-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFSTAGS10-P[7-10/0.01]-L[11-23/1]-B[3-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFSTAGS12-P[7-12/0.01]-L[12-24/1]-B[3-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFSTAGS13-P[8-13/0.01]-L[13-26/1]-B[5-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFSTAGS16-P[10-16/0.01]-L[16-32/1]-B[5-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFSTAGS20-P[13-20/0.01]-L[20-40/1]-B[5-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFSTAHG5-P[3-5/0.01]-L[8-10/1]-B[2-15/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFSTAHG6-P[4-6/0.01]-L[8-17/1]-B[2-15/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFSTAHG6T-P[4-6/0.01]-L[8-17/1]-B[2-15/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFSTAHG8-P[6-8/0.01]-L[11-21/1]-B[2-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFSTAHG8T-P[6-8/0.01]-L[11-21/1]-B[2-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFSTAHG10-P[7-10/0.01]-L[11-23/1]-B[3-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFSTAHG12-P[7-12/0.01]-L[12-24/1]-B[3-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFSTAHG13-P[8-13/0.01]-L[13-26/1]-B[5-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFSTAHG16-P[10-16/0.01]-L[16-32/1]-B[5-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

CKFSTAHG20-P[13-20/0.01]-L[20-40/1]-B[5-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]
