位置決めピン 大頭フラットタイプ ＤＰ公差選択 －圧入－
ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が2,256型番あります。

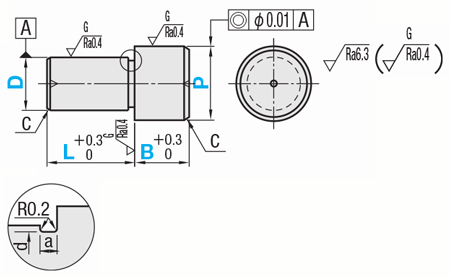

外形図・規格表
●圧入
D＜3の場合
a＝0.5
d＝D－0.1
[ ! ]逃げ部寸法は参考値になります。
D≧3の場合
a＝1.0
d＝D－0.2
[ ! ]SUS440Cまたは13CrステンレスはL寸が短い場合を除き、D部の任意の位置に識別用の溝がつきます。
[ ! ]SUS304は研磨・センター穴無しの場合がございます。
[ ! ]SUS304は研磨・センター穴無しの場合がございます。
| 材質 No. | [ M ]材質 | [ S ]表面処理 | [ H ]硬度 | Type |
| 圧入 | ||||
| ① | SKS3相当 | − | 焼入硬度 60〜63HRC | KFFA |
| ② | SKS3相当 | 硬質クロムメッキ | 焼入硬度 50〜55HRC メッキ硬度 750HV〜 | GKFFA |
| ③ | SKS3相当 | − | − | BKFFA |
| ④ | SUS304 | − | − | SKFFA |
| ⑤ | SUS440Cまたは 13Crステンレス | − | 焼入硬度 50〜55HRC | CKFFA |
規格表
| 型式 | − | P | − | L | − | B | ||||||
| Type | D公差 | P公差 | D | |||||||||
| KFFA | M | S | 6 | − | P8.00 | − | L8 | − | B6.0 | |||
■公差選択
| D 又は P | 並級 | 精級 | |||||
| M | P | G | H | S | A | B | |
| m6 | p6 | g6 | h7 | − | − | − | |
| 1.00 〜 3.00 | ＋0.008 ＋0.002 | ＋0.012 ＋0.006 | −0.002 −0.008 | 0 −0.010 | 0 −0.01 | ＋0.005 0 | 0 −0.005 |
| 3.01 〜 6.00 | ＋0.012 ＋0.004 | ＋0.020 ＋0.012 | −0.004 −0.012 | 0 −0.012 | |||
| 6.01 〜 10.00 | ＋0.015 ＋0.006 | ＋0.024 ＋0.015 | −0.005 −0.014 | 0 −0.015 | |||
| 10.01 〜 18.00 | ＋0.018 ＋0.007 | ＋0.029 ＋0.018 | −0.006 −0.017 | 0 −0.018 | |||
| 18.01 〜 30.00 | ＋0.021 ＋0.008 | ＋0.035 ＋0.022 | −0.007 −0.020 | 0 −0.021 | |||
■圧入
[ NG ]L寸（ ）はダイヤ形状に適用 [ NG ]硬質クロムメッキ品は、＊印公差記号（精級A・B）は選択不可
| 型式 | P 指定0.01mm単位 | L 指定1mm単位 | B 指定0.1mm単位 | C | |||
| Type | D公差 選択 | P公差 選択 | D | ||||
| KFFA GKFFA＊ BKFFA SKFFA CKFFA | M P G H ＊A ＊B | S M P G H ＊A ＊B | 1 | 1.50〜3.00 | 2・3 | 2.0〜5.0 | 0.1 |
| 2 | 2.50〜6.00 | 2〜6 | 2.0〜15.0 | 0.5 | |||
| 3 | 3.50〜8.00 | 3〜10 | 2.0〜15.0 | 1 | |||
| 4 | 4.50〜8.00 | 3(4)〜14 | 2.0〜15.0 | 1 | |||
| 5 | 5.50〜10.00 | 5〜15 | 2.0〜15.0 | 1 | |||
| 6 | 6.50〜10.00 | 5〜15 | 2.0〜30.0 | 1 | |||
| 8 | 8.50〜15.00 | 5〜16 | 2.0〜30.0 | 1.5 | |||
| 10 | 11.00〜17.00 | 5〜20 | 3.0〜30.0 | 2 | |||
| 12 | 13.00〜18.00 | 6〜24 | 3.0〜30.0 | 2 | |||
| 13 | 14.00〜20.00 | 7〜26 | 5.0〜30.0 | 2 | |||
| 16 | 17.00〜27.00 | 8〜32 | 5.0〜35.0 | 3 | |||
| 20 | 22.00〜30.00 | 10〜40 | 5.0〜40.0 | 3 | |||
追加工
| 5 | 日目出荷 |
| 追加工 コード | 追加工内容 | 適用条件 | 指定例 | \/1Code | ||||||
| GDC | 導入部加工を追加 | [ NG ]D≦2適用不可 [ NG ]おねじは適用不可
| KFAMS6-P8.0-L8-B6.0-GDC | 200 | ||||||
| AC | エアーベント（エアー抜き溝）加工を 追加  | [ NG ]おねじは適用不可 | KFAMS6-P8.0-L8-B6.0-AC | 200 | ||||||
| CN | C面取りサイズ変更 | P寸部C面取りをC0.5以下にします。 [ ! ]圧入D≧3 おねじD≧4に適用 [ NG ]D寸部には適用しません。 | KFAMS6-P8.0-L8-B6.0-CN | 無料 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
詳細情報
基本情報
大頭フラットタイプの各部寸法に加え、両端部公差もご指定いただけます。
ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■圧入
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ￥基準単価 並級 | |||||||
| Type | D公差 選択 | P公差 選択 | D | ① KFFA | ② GKFFA | ③ BKFFA | ④ SKFFA | ⑤ CKFFA |
| KFFA GKFFA BKFFA SKFFA CKFFA | M P G H A B | S M P G H A B | 1 | 2,500 | 3,370 | 2,260 | 3,750 | 4,120 |
| 2 | 960 | 1,280 | 860 | 1,430 | 1,580 | |||
| 3 | 1,020 | 1,370 | 920 | 1,520 | 1,680 | |||
| 4 | 1,110 | 1,500 | 1,010 | 1,670 | 1,830 | |||
| 5 | 1,220 | 1,640 | 1,100 | 1,830 | 2,010 | |||
| 6 | 1,270 | 1,710 | 1,140 | 1,900 | 2,090 | |||
| 8 | 1,340 | 1,810 | 1,220 | 2,020 | 2,220 | |||
| 10 | 1,400 | 1,880 | 1,260 | 2,090 | 2,300 | |||
| 12 | 1,470 | 1,980 | 1,320 | 2,210 | 2,430 | |||
| 13 | 1,530 | 2,070 | 1,390 | 2,300 | 2,520 | |||
| 16 | 2,040 | 2,740 | 1,840 | 3,060 | 3,360 | |||
| 20 | 2,580 | 3,490 | 2,330 | 3,870 | 4,250 | |||
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
◦④SUS304以外
◦④SUS304
[ ! ]表示数量超えはWOSにてご確認ください。
◦④SUS304以外
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | 大口 | ||||
| 数 量 | 1～19 | 20〜34 | 35〜49 | 50〜100 | 101～300 | 301～ |
| 値引率 | 基準単価 | 5% | 10％ | 18％ | 23% | お見積り |
| 出荷日 | 通常 | ＋7日 | ||||
◦④SUS304
| 数量区分 | 標準対応 | 個別対応 | |||||
| 小口 | 大口 | 大口 | |||||
| 数 量 | 1～19 | 20～34 | 35～49 | 50～100 | 101～300 | 301～500 | 501～ |
| 値引率 | 基準単価 | 5% | 10% | 18% | 40% | 55% | お見積り |
| 出荷日 | 通常 | ＋5日 | |||||
[ ! ]精級の価格
公差選択A・Bを選択した場合は、上記基準単価×1.1（1円単位切り捨て）
価格算出例
KFFAAB6－P8.20－L8－B5.2 1,270（KFFA6）×1.1＝1,390円
公差選択A・Bを選択した場合は、上記基準単価×1.1（1円単位切り捨て）
価格算出例
KFFAAB6－P8.20－L8－B5.2 1,270（KFFA6）×1.1＝1,390円
