位置決めピン高耐食ステンレス（55・35HRC～/SUS316L）小頭テーパ圧入

カタログ |P.1-1700

規格変更
規格拡張対象

4.8

平均満足度4.8

この商品のレビューをみる（9件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

位置決めピン　小頭テーパタイプ　－圧入－

4.5

通常価格(税別)： 300円 (税込価格：330円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

位置決めピン高耐食ステンレス（55・35HRC～/SUS316L）大頭テーパ圧入

4.7

通常出荷日：3 日目

従来の高硬度ステンレス、SUS316Lに加え、より硬度の高い高強度ステンレスを...

詳細情報を確認する

規格・仕様：

大口分納

特性・用途
該当なし
材質
ステンレス
基本形状
小頭
導入側先端タイプ
テーパ
導入側仕様
なし
取付側形状
ストレート（圧入）
表面処理
なし
導入側外径公差
0/-0.01
洗浄方法
洗浄無し
寸法指定タイプ
P寸・L寸・B寸指定
材質証明書
対象
材質証明書：表面処理
なし

ご注意

【新材質】2025年9月より高強度ステンレス（55HRC～）、SUS316Lを追加しました！
【新商品】D寸3mm、もしくはP寸1mm以下をお求めの場合はこちら（小径位置決めピン高硬度ステンレス・SUS316L 小頭タイプ［2025年8月発売］）
ダイヤ形状選定時、P寸根元に加工上の段差が残る場合がございます。
洗浄品はこちらからご選定いただけます。
規格表内の赤文字は2025年9月に追加した商品です。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が405型番あります。

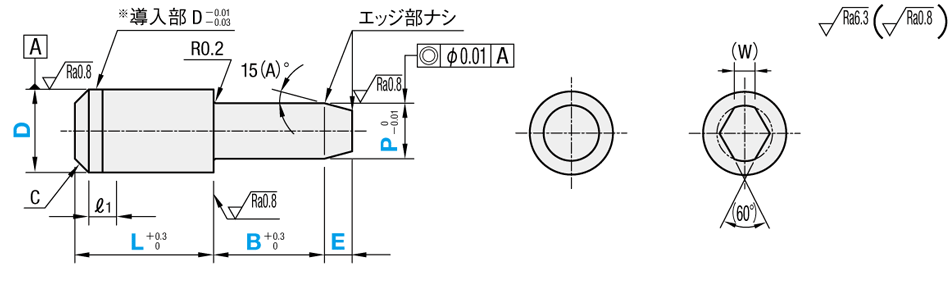

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

●圧入

(丸)

(ダイヤ)

[ ! ]ダイヤ形状はニゲ溝がつきます。

[ ! ]B＋E＞20mmの場合、P寸公差0－0.02となります。
[ ! ]P－2EtanA≧0.73(先端径φ0.73以上)
参考： tan15°≒0.267　tan30°≒0.577 tan45°＝1　tan60°≒1.732
※D公差g6・h7は導入部がつきません。(ℓ₁)
[ ! ]SUS316LはD部の任意の箇所に識別用の溝がつきます。

[ M ]材質	[ H ]硬度	ピン形状	圧入				特徴
			D公差
			m6	p6	g6	h7
高強度ステンレス	55HRC〜	丸	ZFPSA	ZFPSPA	ZFPSGA	ZFPSHA	SUS440Cと同等の硬度(55HRC～)でSUS440Cよりも耐食性が優れたマルテンサイト系ステンレスです。
		ダイヤ	ZFPSD	ZFPSPD	ZFPSGD	ZFPSHD
高硬度ステンレス*	35HRC〜	丸	AFPSA	AFPSPA	AFPSGA	AFPSHA	硬度(35HRC～)と耐食性を兼ね備えた低コストでバランスの取れたオーステナイト系ステンレスです。
		ダイヤ	AFPSD	AFPSPD	AFPSGD	AFPSHD
SUS316L	－	丸	XFPSA	XFPSPA	XFPSGA	XFPSHA	SUS304の上位互換材質です。ローカーボンでよりサビにくく、非磁性のオーステナイト系ステンレスです。
		ダイヤ	XFPSD	XFPSPD	XFPSGD	XFPSHD

*径がØ10を超える場合、中心硬度が30HRC～となる場合があります。

■塩水噴霧試験結果(オーステナイト系)

	高硬度ステンレス (35HRC～)	SUS316L	SUS304
試験前
24hr
48hr
168hr

試験方法：JISZ2371:2015 塩水噴霧試験方法に準ずる

■塩水噴霧試験結果(マルテンサイト系)

	高強度ステンレス (55HRC～)	SUS440C相当	SKS3相当(参考)
試験前
24hr
48hr
168hr	－	－	－

■せん断試験結果

材質	せん断荷重	硬度
高強度ステンレス	33kN	55HRC～
高硬度ステンレス	26kN	35HRC～
SUS304	20kN	10～20HRC
SKS3相当	33kN	60～63HRC
SUS440C	31kN	50～55HRC

※治具に位置決めピン(JPBB6-8と同サイズ)をセットして、
万能試験機で負荷をかけせん断時の荷重を測定

・イメージ図

規格表

Type		D	−	P	−	L	−	B
AFPSA		8	−	P6.01	−	L8	−	B5.3

■圧入

型式				P 指定0.01mm単位	L 指定1mm単位	B 指定0.1mm単位	E		C	ℓ₁	(W)
Type			D				指定なし	指定0.1mm単位
高強度ステンレス (55HRC～) ＜丸＞ ZFPSA(m6) ZFPSPA(p6) ZFPSGA(g6) ZFPSHA(h7) [ ! ]D≦18に適用＜ダイヤ＞ ZFPSD(m6) ZFPSPD(p6) ZFPSGD(g6) ZFPSHD(h7) [ ! ]D≦18に適用	高硬度ステンレス (35HRC～) ＜丸＞ AFPSA(m6) AFPSPA(p6) AFPSGA(g6) AFPSHA(h7) ＜ダイヤ＞ AFPSD(m6) AFPSPD(p6) AFPSGD(g6) AFPSHD(h7)	SUS316L ＜丸＞ XFPSA(m6) XFPSPA(p6) XFPSGA(g6) XFPSHA(h7) ＜ダイヤ＞ XFPSD(m6) XFPSPD(p6) XFPSGD(g6) XFPSHD(h7)	3	1.00(2.00)～3.00	3(4)～10	2.0～10.0	0.5	0.5～10.0	0.5	1.0	1.0
			4	2.00～4.00			1.0		1.0
			5	2.00～5.00			2.0				1.2
			6	2.00～6.00		2.0～15.0					1.5
			7	2.00～7.00
			8	2.00(3.00)～8.00			3.0		1.5		1.8
			9	2.00(3.00)～9.00
			10	6.00～10.00	4(5)～16	2.0～30.0			2.0		2.2
			11	6.00～11.00
			12	6.00～12.00							2.5
			13	6.00～13.00							3.0
			15	6.00～15.00
			16	6.00～16.00			4.0		3.0	2.0	4.0
			18	8.00～18.00	20～27	5.0～30.0
			20	13.00～20.00	20～30						5.0
			22	13.00～22.00	20～33
			24	13.00～24.00	20～36
			25	13.00～25.00	20～37

■公差

D又はP	m6	p6	g6	h7
1.00～3.00	＋0.008 ＋0.002	＋0.012 ＋0.006	－0.002 －0.008	0 －0.010
3.01～6.00	＋0.012 ＋0.004	＋0.020 ＋0.012	－0.004 －0.012	0 －0.012
6.01～10.00	＋0.015 ＋0.006	＋0.024 ＋0.015	－0.005 －0.014	0 －0.015
10.01～18.00	＋0.018 ＋0.007	＋0.029 ＋0.018	－0.006 －0.017	0 －0.018
18.01～25.50	＋0.021 ＋0.008	＋0.035 ＋0.022	－0.007 －0.020	0 －0.021

※小頭タイプのD寸3mm、もしくはP寸1mm以下をお求めの場合はこちら (小径位置決めピン高硬度ステンレス・SUS316L 小頭タイプ)
※ストレートタイプのD寸3mm、もしくはP寸1mm以下をお求めの場合はこちら (小径位置決めピン高硬度ステンレス・SUS316L ストレートタイプ)
[ ! ]P・L寸（　）はダイヤ形状に適用　[ ! ]L寸＝3の場合、C＝0.5 ℓ₁＝1となります。
[ ! ]高強度ステンレスはD寸18mm以下に適用となります。

■関連商品

商品名	小径位置決めピン高硬度ステンレス・ SUS316L ストレートタイプ	小径位置決めピン高硬度ステンレス・ SUS316L 小頭タイプ
写真
商品ページ	こちら	こちら

追加工

日目出荷

(P寸公差変更、テーパ角度変更は3日目出荷・ストーク適用可)

Type		D	ー	P	−	L	−	B	ー	(AC・RAC・・・etc.)
AFPSA		8	−	P6.01	−	L8	−	B5.3	−	RAC

追加工
コード

追加工内容

適用条件

\/1Code

エアーベント(エアー抜き溝)
加工を追加

(丸)

[ ! ]D-3≦Pの時、B寸側にニゲ溝がつきます

200

RAC

六角穴を追加

[ ! ]S+3≦P-2×E×tanA°

[ ! ]丸形状はD≧8
ダイヤ形状はD≧10に適用

[ NG ]LACとの併用不可

D	適用寸法	六角穴寸法
D	B	S	e
8～9	4.0～	3	2
10～11	6.0～
12～15	6.0～
16～18	9.0～	4	2.5
20～25	5.0～	6	4

600

追加工
コード

追加工内容

適用条件

\/1Code

PM/PP
PG/PH

P寸の公差を変更

[ NG ]B+E＞20適用不可
[ ! ]3日目出荷
[ ! ]数量スライド適用します

指定	公差
PM	m6
PP	p6
PG	g6
PH	h7

100

テーパー角度を変更

[ ! ]3日目出荷
[ ! ]数量スライド適用します

指定	角度
A30	30°
A45	45°
A60	60°

100

型番リスト

表示件数

...

型番

AFPSA3-P[1-3/0.01]-L[3-10/1]-B[2-10/0.1]

AFPSA4-P[2-4/0.01]-L[3-10/1]-B[2-10/0.1]

AFPSA5-P[2-5/0.01]-L[3-10/1]-B[2-10/0.1]

AFPSA6-P[2-6/0.01]-L[3-10/1]-B[2-15/0.1]

AFPSA7-P[2-7/0.01]-L[3-10/1]-B[2-15/0.1]

AFPSA8-P[2-8/0.01]-L[3-10/1]-B[2-15/0.1]

AFPSA9-P[2-9/0.01]-L[3-10/1]-B[2-15/0.1]

AFPSA10-P[6-10/0.01]-L[4-16/1]-B[2-30/0.1]

AFPSA11-P[6-11/0.01]-L[4-16/1]-B[2-30/0.1]

AFPSA12-P[6-12/0.01]-L[4-16/1]-B[2-30/0.1]

AFPSA13-P[6-13/0.01]-L[4-16/1]-B[2-30/0.1]

AFPSA15-P[6-15/0.01]-L[4-16/1]-B[2-30/0.1]

AFPSA16-P[6-16/0.01]-L[6-16/1]-B[2-30/0.1]

AFPSA18-P[8-18/0.01]-L[20-27/1]-B[5-30/0.1]

AFPSA20-P[13-20/0.01]-L[20-30/1]-B[5-30/0.1]

AFPSA22-P[13-22/0.01]-L[20-33/1]-B[5-30/0.1]

AFPSA24-P[13-24/0.01]-L[20-36/1]-B[5-30/0.1]

AFPSA25-P[13-25/0.01]-L[20-37/1]-B[5-30/0.1]

AFPSD3-P[2-3/0.01]-L[4-10/1]-B[2-10/0.1]

AFPSD4-P[2-4/0.01]-L[4-10/1]-B[2-10/0.1]

AFPSD5-P[2-5/0.01]-L[4-10/1]-B[2-10/0.1]

AFPSD6-P[2-6/0.01]-L[4-10/1]-B[2-15/0.1]

AFPSD7-P[2-7/0.01]-L[4-10/1]-B[2-15/0.1]

AFPSD8-P[3-8/0.01]-L[4-10/1]-B[2-15/0.1]

AFPSD9-P[3-9/0.01]-L[4-10/1]-B[2-15/0.1]

AFPSD10-P[6-10/0.01]-L[5-16/1]-B[2-30/0.1]

AFPSD11-P[6-11/0.01]-L[5-16/1]-B[2-30/0.1]

AFPSD12-P[6-12/0.01]-L[5-16/1]-B[2-30/0.1]

AFPSD13-P[6-13/0.01]-L[5-16/1]-B[2-30/0.1]

AFPSD15-P[6-15/0.01]-L[5-16/1]-B[2-30/0.1]

AFPSD16-P[6-16/0.01]-L[5-16/1]-B[2-30/0.1]

AFPSD18-P[8-18/0.01]-L[20-27/1]-B[5-30/0.1]

AFPSD20-P[13-20/0.01]-L[20-30/1]-B[5-30/0.1]

AFPSD22-P[13-22/0.01]-L[20-33/1]-B[5-30/0.1]

AFPSD24-P[13-24/0.01]-L[20-36/1]-B[5-30/0.1]

AFPSD25-P[13-25/0.01]-L[20-37/1]-B[5-30/0.1]

AFPSGA3-P[1-3/0.01]-L[3-10/1]-B[2-10/0.1]

AFPSGA4-P[2-4/0.01]-L[3-10/1]-B[2-10/0.1]

AFPSGA5-P[2-5/0.01]-L[3-10/1]-B[2-10/0.1]

AFPSGA6-P[2-6/0.01]-L[3-10/1]-B[2-15/0.1]

AFPSGA7-P[2-7/0.01]-L[3-10/1]-B[2-15/0.1]

AFPSGA8-P[2-8/0.01]-L[3-10/1]-B[2-15/0.1]

AFPSGA9-P[2-9/0.01]-L[3-10/1]-B[2-15/0.1]

AFPSGA10-P[6-10/0.01]-L[4-16/1]-B[2-30/0.1]

AFPSGA11-P[6-11/0.01]-L[4-16/1]-B[2-30/0.1]

AFPSGA12-P[6-12/0.01]-L[4-16/1]-B[2-30/0.1]

AFPSGA13-P[6-13/0.01]-L[4-16/1]-B[2-30/0.1]

AFPSGA15-P[6-15/0.01]-L[4-16/1]-B[2-30/0.1]

AFPSGA16-P[6-16/0.01]-L[4-16/1]-B[2-30/0.1]

AFPSGA18-P[8-18/0.01]-L[20-27/1]-B[5-30/0.1]

AFPSGA20-P[13-20/0.01]-L[20-30/1]-B[5-30/0.1]

AFPSGA22-P[13-22/0.01]-L[20-33/1]-B[5-30/0.1]

AFPSGA24-P[13-24/0.01]-L[20-36/1]-B[5-30/0.1]

AFPSGA25-P[13-25/0.01]-L[20-37/1]-B[5-30/0.1]

AFPSGD3-P[2-3/0.01]-L[4-10/1]-B[2-10/0.1]

AFPSGD4-P[2-4/0.01]-L[4-10/1]-B[2-10/0.1]

AFPSGD5-P[2-5/0.01]-L[4-10/1]-B[2-10/0.1]

AFPSGD6-P[2-6/0.01]-L[4-10/1]-B[2-15/0.1]

AFPSGD7-P[2-7/0.01]-L[4-10/1]-B[2-15/0.1]

AFPSGD8-P[3-8/0.01]-L[4-10/1]-B[2-15/0.1]

詳細材質

導入側先端形状

熱処理

導入側外径 P

(mm)

取付側外径 D

(mm)

取付側公差

(mm)

材質証明書：材質

RoHS?

最小発注数量

高硬度ステンレス(35HRC～)	丸	なし	1 ～ 3	3	m6	2 ～ 10	3 ～ 10	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	2 ～ 4	4	m6	2 ～ 10	3 ～ 10	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	2 ～ 5	5	m6	2 ～ 10	3 ～ 10	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	2 ～ 6	6	m6	2 ～ 15	3 ～ 10	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	2 ～ 7	7	m6	2 ～ 15	3 ～ 10	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	2 ～ 8	8	m6	2 ～ 15	3 ～ 10	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	2 ～ 9	9	m6	2 ～ 15	3 ～ 10	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	6 ～ 10	10	m6	2 ～ 30	4 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	6 ～ 11	11	m6	2 ～ 30	4 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	6 ～ 12	12	m6	2 ～ 30	4 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	6 ～ 13	13	m6	2 ～ 30	4 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	6 ～ 15	15	m6	2 ～ 30	4 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	6 ～ 16	16	m6	2 ～ 30	6 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	8 ～ 18	18	m6	5 ～ 30	20 ～ 27	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	13 ～ 20	20	m6	5 ～ 30	20 ～ 30	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	13 ～ 22	22	m6	5 ～ 30	20 ～ 33	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	13 ～ 24	24	m6	5 ～ 30	20 ～ 36	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	13 ～ 25	25	m6	5 ～ 30	20 ～ 37	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	2 ～ 3	3	m6	2 ～ 10	4 ～ 10	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	2 ～ 4	4	m6	2 ～ 10	4 ～ 10	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	2 ～ 5	5	m6	2 ～ 10	4 ～ 10	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	2 ～ 6	6	m6	2 ～ 15	4 ～ 10	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	2 ～ 7	7	m6	2 ～ 15	4 ～ 10	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	3 ～ 8	8	m6	2 ～ 15	4 ～ 10	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	3 ～ 9	9	m6	2 ～ 15	4 ～ 10	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	6 ～ 10	10	m6	2 ～ 30	5 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	6 ～ 11	11	m6	2 ～ 30	5 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	6 ～ 12	12	m6	2 ～ 30	5 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	6 ～ 13	13	m6	2 ～ 30	5 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	6 ～ 15	15	m6	2 ～ 30	5 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	6 ～ 16	16	m6	2 ～ 30	5 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	8 ～ 18	18	m6	5 ～ 30	20 ～ 27	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	13 ～ 20	20	m6	5 ～ 30	20 ～ 30	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	13 ～ 22	22	m6	5 ～ 30	20 ～ 33	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	13 ～ 24	24	m6	5 ～ 30	20 ～ 36	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	13 ～ 25	25	m6	5 ～ 30	20 ～ 37	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	1 ～ 3	3	g6	2 ～ 10	3 ～ 10	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	2 ～ 4	4	g6	2 ～ 10	3 ～ 10	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	2 ～ 5	5	g6	2 ～ 10	3 ～ 10	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	2 ～ 6	6	g6	2 ～ 15	3 ～ 10	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	2 ～ 7	7	g6	2 ～ 15	3 ～ 10	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	2 ～ 8	8	g6	2 ～ 15	3 ～ 10	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	2 ～ 9	9	g6	2 ～ 15	3 ～ 10	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	6 ～ 10	10	g6	2 ～ 30	4 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	6 ～ 11	11	g6	2 ～ 30	4 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	6 ～ 12	12	g6	2 ～ 30	4 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	6 ～ 13	13	g6	2 ～ 30	4 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	6 ～ 15	15	g6	2 ～ 30	4 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	6 ～ 16	16	g6	2 ～ 30	4 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	8 ～ 18	18	g6	5 ～ 30	20 ～ 27	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	13 ～ 20	20	g6	5 ～ 30	20 ～ 30	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	13 ～ 22	22	g6	5 ～ 30	20 ～ 33	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	13 ～ 24	24	g6	5 ～ 30	20 ～ 36	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	13 ～ 25	25	g6	5 ～ 30	20 ～ 37	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	2 ～ 3	3	g6	2 ～ 10	4 ～ 10	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	2 ～ 4	4	g6	2 ～ 10	4 ～ 10	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	2 ～ 5	5	g6	2 ～ 10	4 ～ 10	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	2 ～ 6	6	g6	2 ～ 15	4 ～ 10	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	2 ～ 7	7	g6	2 ～ 15	4 ～ 10	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	3 ～ 8	8	g6	2 ～ 15	4 ～ 10	高硬度ステンレス	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

- ( - )	3日目	SL-AFPSA3
- ( - )	3日目	SL-AFPSA4
- ( - )	3日目	SL-AFPSA5
- ( - )	3日目	SL-AFPSA6
- ( - )	3日目	SL-AFPSA7
- ( - )	3日目	SL-AFPSA8
- ( - )	3日目	SL-AFPSA9
- ( - )	3日目	SL-AFPSA10
- ( - )	3日目	SL-AFPSA11
- ( - )	3日目	SL-AFPSA12
- ( - )	3日目	SL-AFPSA13
- ( - )	3日目	SL-AFPSA15
- ( - )	3日目	SL-AFPSA16
- ( - )	3日目	SL-AFPSA18
- ( - )	3日目	SL-AFPSA20
- ( - )	3日目	SL-AFPSA22
- ( - )	3日目	SL-AFPSA24
- ( - )	3日目	SL-AFPSA25
- ( - )	3日目	SL-AFPSD3
- ( - )	3日目	SL-AFPSD4
- ( - )	3日目	SL-AFPSD5
- ( - )	3日目	SL-AFPSD6
- ( - )	3日目	SL-AFPSD7
- ( - )	3日目	SL-AFPSD8
- ( - )	3日目	SL-AFPSD9
- ( - )	3日目	SL-AFPSD10
- ( - )	3日目	SL-AFPSD11
- ( - )	3日目	SL-AFPSD12
- ( - )	3日目	SL-AFPSD13
- ( - )	3日目	SL-AFPSD15
- ( - )	3日目	SL-AFPSD16
- ( - )	3日目	SL-AFPSD18
- ( - )	3日目	SL-AFPSD20
- ( - )	3日目	SL-AFPSD22
- ( - )	3日目	SL-AFPSD24
- ( - )	3日目	SL-AFPSD25
- ( - )	3日目	SL-AFPSGA3
- ( - )	3日目	SL-AFPSGA4
- ( - )	3日目	SL-AFPSGA5
- ( - )	3日目	SL-AFPSGA6
- ( - )	3日目	SL-AFPSGA7
- ( - )	3日目	SL-AFPSGA8
- ( - )	3日目	SL-AFPSGA9
- ( - )	3日目	SL-AFPSGA10
- ( - )	3日目	SL-AFPSGA11
- ( - )	3日目	SL-AFPSGA12
- ( - )	3日目	SL-AFPSGA13
- ( - )	3日目	SL-AFPSGA15
- ( - )	3日目	SL-AFPSGA16
- ( - )	3日目	SL-AFPSGA18
- ( - )	3日目	SL-AFPSGA20
- ( - )	3日目	SL-AFPSGA22
- ( - )	3日目	SL-AFPSGA24
- ( - )	3日目	SL-AFPSGA25
- ( - )	3日目	SL-AFPSGD3
- ( - )	3日目	SL-AFPSGD4
- ( - )	3日目	SL-AFPSGD5
- ( - )	3日目	SL-AFPSGD6
- ( - )	3日目	SL-AFPSGD7
- ( - )	3日目	SL-AFPSGD8

...

基本情報
納期・価格

基本情報

従来の高硬度ステンレス、SUS316Lに加え、より硬度の高い高強度ステンレスを材質追加しました。
SUS316L：ローカーボンで腐食に強く、従来品よりもお求めやすい価格帯で提供します。
高強度ステンレス：SUS440Cと同等の硬度でSUS440Cよりも錆びにくい新材質です。

ご注意

【新材質】2025年9月より高強度ステンレス（55HRC～）、SUS316Lを追加しました！
【新商品】D寸3mm、もしくはP寸1mm以下をお求めの場合はこちら（小径位置決めピン高硬度ステンレス・SUS316L 小頭タイプ［2025年8月発売］）
ダイヤ形状選定時、P寸根元に加工上の段差が残る場合がございます。
洗浄品はこちらからご選定いただけます。
規格表内の赤文字は2025年9月に追加した商品です。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

■圧入
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式				￥基準単価
型式				高強度ステンレス		高硬度ステンレス		SUS316L
Type			D	<丸形状>	<ダイヤ形状>	<丸形状>	<ダイヤ形状>	<丸形状>	<ダイヤ形状>
高強度ステンレス (55HRC～) ＜丸＞ ZFPSA(m6) ZFPSPA(p6) ZFPSGA(g6) ZFPSHA(h7) ＜ダイヤ＞ ZFPSD(m6) ZFPSPD(p6) ZFPSGD(g6) ZFPSHD(h7)	高硬度ステンレス (35HRC～) ＜丸＞ AFPSA(m6) AFPSPA(p6) AFPSGA(g6) AFPSHA(h7) ＜ダイヤ＞ AFPSD(m6) AFPSPD(p6) AFPSGD(g6) AFPSHD(h7)	SUS316L ＜丸＞ XFPSA(m6) XFPSPA(p6) XFPSGA(g6) XFPSHA(h7) ＜ダイヤ＞ XFPSD(m6) XFPSPD(p6) XFPSGD(g6) XFPSHD(h7)	3	710	890	550	690	550	690
			4	720	920	560	710	560	710
			5	780	980	600	760	600	760
			6	850	1,060	660	820	660	820
			7	890	1,100	690	850	690	850
			8	920	1,130	710	870	710	870
			9	1,000	1,190	770	920	770	920
			10	1,050	1,260	810	970	810	970
			11	1,070	1,280	830	990	830	990
			12	1,100	1,320	850	1,020	850	1,020
			13	1,170	1,370	900	1,060	900	1,060
			15	1,270	1,460	980	1,130	980	1,130
			16	1,330	1,580	1,030	1,220	1,030	1,220
			18	1,610	1,800	1,240	1,390	1,240	1,390
			20	1,750	1,960	1,350	1,510	1,350	1,510
			22	-	-	1,430	1,590	1,430	1,590
			24	-	-	1,500	1,660	1,500	1,660
			25	-	-	1,580	1,730	1,580	1,730

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応						個別対応
数量区分	小口				大口		大口
数　量	1～4	5～19	20～49	50～100	101～500	501～1000	1001以上
値引率	基準単価	5%	15%	20%	30%	50%	お見積り
出荷日	通常				＋2日	＋4日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

				ご注文締切
急	ストーク A早割	翌日出荷	300円/1明細行	PM 3:00迄	>>こちら
急	ストークA	翌日出荷	500円/1本	PM 6:00迄	>>こちら

[ ! ]ストークA早割は1明細行当たり一律300円
[ ! ]ストークAは3本以上で1明細行当たり一律1,350円
[ NG ]高強度ステンレスはストーク不可

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
位置決めピン　大頭テーパタイプ　－圧入－
頭部がテーパの標準的な形状です。圧入して使用します。
ミスミ
位置決めピン　先端形状選択タイプ　－おねじ－
先端形状を選択することができ、さらにL寸を0に指定することができます。
ミスミ
位置決めピン高耐食ステンレス（55・35HRC～/SUS316L）大頭テーパ圧入
材質が高硬度ステンレスで頭部がテーパの標準的な形状です。圧入して使用します。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

位置決めピン高耐食ステンレス（55・35HRC～/SUS316L）小頭テーパ圧入のレビュー

4.8平均満足度：4.89件のレビュー

星5
89%
星4
11%
星3
0%
星2
0%
星1
0%

ワークの位置決め

満足度：5.02019/02/06

焼入れほどの硬さは必要ない時、納期も早いし寸法の選択肢も豊富でに重宝します。生材だと打ち込み時に変形する可能性もあるので...もっと読む

1人が参考にしています。

精度物の位置決め用

満足度：5.02019/01/10

精度物の位置決め用に、よく利用します。細かいラインナップが必要なので、大変助かります。

1人が参考にしています。

位置決めピン

満足度：5.02018/04/11

サイズ、形状等選択する事が可能でちょうど良いサイズで短納期で入手できる為、助かります。

1人が参考にしています。

冶具用

満足度：5.02023/06/30

種類が多くて納期も早く選定しやすく使いやすいので助かります。

0人が参考にしています。

位置決め部品として

満足度：5.02022/10/07

位置決め部品として使用しました。さまざまな寸法形状が選択できるので助かります。

0人が参考にしています。

9件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品位置決めピン高耐食ステンレス（55・35HRC～/SUS316L）小頭テーパ圧入	【クリーン洗浄品】位置決めピン　高硬度ステンレス　小頭テーパ　－圧入－	位置決めピン高耐食ステンレス（55・35HRC～/SUS316L）大頭テーパ圧入	位置決めピン高耐食ステンレス（55・35HRC～/SUS316L）小頭テーパめねじ	【クリーン洗浄品】位置決めピン　高硬度ステンレス　大頭テーパ　－圧入－	【クリーン洗浄品】位置決めピン　高硬度ステンレス　小頭テーパ　－めねじ－
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目	6日目	3日目	3日目	6日目	6日目
特性・用途	該当なし	クリーン洗浄	該当なし	該当なし	クリーン洗浄	クリーン洗浄
材質	ステンレス	ステンレス	ステンレス	ステンレス	ステンレス	ステンレス
基本形状	小頭	小頭	大頭	小頭	大頭	小頭
導入側先端タイプ	テーパ	テーパ	テーパ	テーパ	テーパ	テーパ
導入側仕様	なし	なし	なし	なし	なし	なし

位置決めピンカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

詳細材質

導入側先端形状

熱処理

導入側外径 P(mm)

取付側外径 D(mm)

取付側公差

B(mm)

L(mm)

タイプ

CAD

出荷日

位置決めピン 高耐食ステンレス（55・35HRC～/SUS316L）小頭テーパ 圧入

ご注意

外形図・規格表

規格表

追加工

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

納期

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

位置決めピンカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

位置決めピン高耐食ステンレス（55・35HRC～/SUS316L）小頭テーパ圧入
