位置決めピン高耐食ステンレス（55・35HRC～/SUS316L）大頭球面おねじ

カタログ |P.1-1696

通常単価(税別): -

税込単価: -

通常出荷日：3日目

従来の高硬度ステンレス、SUS316Lに加え、より硬度の高い高強度ステンレスを材質追加しました。SUS...

詳細を確認

4.64.6

【新材質】2025年9月より高強度ステンレス（55HRC～）、SUS316Lを追加しました！
おねじタイプ：ねじ部に逃げ溝をご希望の場合、追加工「NNC」をご指定下さい。
洗浄品はこちらからご選定いただけます。
規格表内の赤文字は2025年9月に追加した商品です。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

詳細を確認

この商品のクリーン洗浄品

ミスミ

【クリーン洗浄品】位置決めピン　高硬度ステンレス　大頭球面　－おねじ－

通常出荷日：6 日目

よく一緒に見られています

ミスミ

位置決めピン　大頭球面タイプ　－おねじ－

通常価格(税別)： 590円 (税込価格：649円)

通常出荷日：在庫品1日目

未確定：候補が200型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報
カタログ

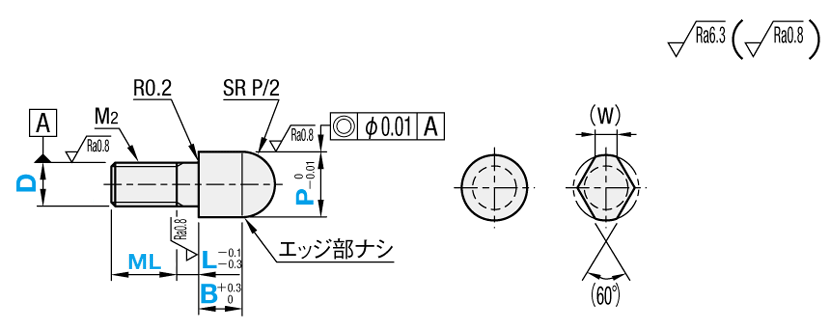

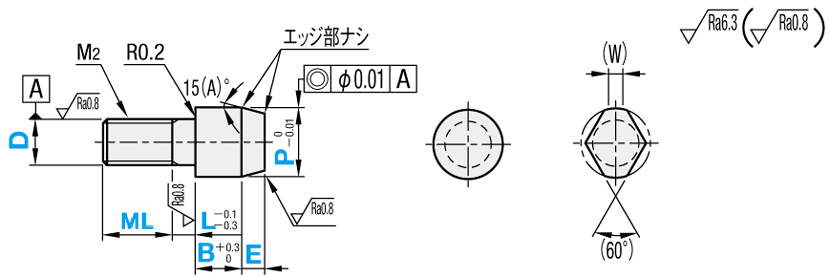

外形図・規格表

●おねじ

（丸）（ダイヤ）

[ ! ]B＞20mmの場合、P寸公差0－0.02となります。
[ ! ]SUS316LはD部の任意の箇所に識別用の溝がつきます。

[ M ]材質	[ H ]硬度	ピン形状	おねじ				特徴
			D公差
			g6	h7	g6	h7
			P寸・L寸・B寸指定タイプ		P寸・L寸・B寸・ML寸指定タイプ
高強度ステンレス	55HRC～	丸	ZFPQNA	ZFPQHNA	ZFPQNAL	ZFPQHNAL	SUS440Cと同等の硬度(55HRC～)でSUS440Cよりも耐食性が優れたマルテンサイト系ステンレスです。
		ダイヤ	ZFPQND	ZFPQHND	ZFPQNDL	ZFPQHNDL
高硬度ステンレス*	35HRC〜	丸	AFPQNA	AFPQHNA	AFPQNAL	AFPQHNAL	硬度(35HRC～)と耐食性を兼ね備えた低コストでバランスの取れたオーステナイト系ステンレスです。
		ダイヤ	AFPQND	AFPQHND	AFPQNDL	AFPQHNDL
SUS316L	－	丸	XFPQNA	XFPQHNA	XFPQNAL	XFPQHNAL	SUS304の上位互換材質です。ローカーボンでよりサビにくく、非磁性のオーステナイト系ステンレスです。
		ダイヤ	XFPQND	XFPQHND	XFPQNDL	XFPQHNDL

*径がØ10を超える場合、中心硬度が30HRC～となる場合があります。

■塩水噴霧試験結果(オーステナイト系)

	高硬度ステンレス (35HRC～)	SUS316L	SUS304
試験前
24hr
48hr
168hr

試験方法：JISZ2371:2015 塩水噴霧試験方法に準ずる

■塩水噴霧試験結果(マルテンサイト系)

	高強度ステンレス (55HRC～)	SUS440C相当	SKS3相当(参考)
試験前
24hr
48hr
168hr	－	－	－

■せん断試験結果

材質	せん断荷重	硬度
高強度ステンレス	33kN	55HRC～
高硬度ステンレス	26kN	35HRC～
SUS304	20kN	10～20HRC
SKS3相当	33kN	60～63HRC
SUS440C	31kN	50～55HRC

※治具に位置決めピン(JPBB6-8と同サイズ)をセットして、
万能試験機で負荷をかけせん断時の荷重を測定

・イメージ図

規格表

Type		D	－	P	－	L	－	B	－	ML
AFPQNAL		6	－	P8.00	－	L5	－	B9.5	－	ML8

■P寸・L寸・B寸指定タイプ

型式				P 指定0.01mm単位	L 指定1mm単位	B 指定0.1mm単位	ML (M₂x1.5)	M₂ (並目)	*締付トルク N・cm	(W)
Type			D	P 指定0.01mm単位	L 指定1mm単位	B 指定0.1mm単位	ML (M₂x1.5)	M₂ (並目)	*締付トルク N・cm	(W)
高強度ステンレス (55HRC～) ＜丸＞ ZFPQNA(g6) ZFPQHNA(h7) [ ! ]D≦12に適用＜ダイヤ＞ ZFPQND(g6) ZFPQHND(h7) [ ! ]D≦12に適用	高硬度ステンレス (35HRC～) ＜丸＞ AFPQNA(g6) AFPQHNA(h7) ＜ダイヤ＞ AFPQND(g6) AFPQHND(h7)	SUS316L ＜丸＞ XFPQNA(g6) XFPQHNA(h7) ＜ダイヤ＞ XFPQND(g6) XFPQHND(h7)	3	3.50～8.00	0～12	1.0～20.0	4.5	M3	147	1.5
			4	4.50～8.00	0～12	1.0～20.0	6.0	M4	333	1.8
			5	5.50～8.00	0～15	1.0～30.0(20.0)	7.5	M5	676	2.2
			6	6.50～12.00			9.0	M6	1156	3.0
			8	8.50～15.00			12.0	M8	2803	3.5
			10	10.50～16.00	0～20		15.0	M10	5557	4.0
			12	12.50～17.50	0～20		18.0	M12	9702	5.0
			16	17.00～25.50	0～24		24.0	M16	24108	7.0
			20	22.00～25.50	0～30		30.0	M20	46942	9.0

■P寸・L寸・B寸・ML寸指定タイプ

型式				P 指定0.01mm単位	L 指定1mm単位	B 指定0.1mm単位	ML (M₂x1.5)	M₂ (並目)	*締付トルク N・cm	(W)
Type			D	P 指定0.01mm単位	L 指定1mm単位	B 指定0.1mm単位	ML (M₂x1.5)	M₂ (並目)	*締付トルク N・cm	(W)
高強度ステンレス (55HRC～) ＜丸＞ ZFPQNAL(g6) ZFPQHNAL(h7) [ ! ]D≦12に適用＜ダイヤ＞ ZFPQNDL(g6) ZFPQHNDL(h7) [ ! ]D≦12に適用	高硬度ステンレス (35HRC～) ＜丸＞ AFPQNAL(g6) AFPQHNAL(h7) ＜ダイヤ＞ AFPQNDL(g6) AFPQHNDL(h7)	SUS316L ＜丸＞ XFPQNAL(g6) XFPQHNAL(h7) ＜ダイヤ＞ XFPQNDL(g6) XFPQHNDL(h7)	3	3.50～8.00	0～12	1.0～20.0	3～9	M3	147	1.5
			4	4.50～8.00	0～12	1.0～20.0	4～12	M4	333	1.8
			5	5.50～8.00	0～15	1.0～30.0(20.0)	5～15	M5	676	2.2
			6	6.50～12.00			6～18	M6	1156	3.0
			8	8.50～15.00			8～24	M8	2803	3.5
			10	10.50～16.00	0～20		10～30	M10	5557	4.0
			12	12.50～17.50	0～20		12～30	M12	9702	5.0
			16	17.00～25.50	0～24		16～40	M16	24108	7.0
			20	22.00～25.50	0～30		20～40	M20	46942	9.0

■公差

D又はP	g6	h7
1.00～3.00	－0.002 －0.008	0 －0.010
3.01～6.00	－0.004 －0.012	0 －0.012
6.01～10.00	－0.005 －0.014	0 －0.015
10.01～18.00	－0.006 －0.017	0 －0.018
18.01～25.50	－0.007 －0.020	0 －0.021

[ ! ]L＜Pitch×2の場合、不完全ねじ部（Pitch×2）はMLに含まれます。
[ ! ]B寸（　）はダイヤ形状に適用
[ ! ]全ねじ形状をご希望の場合、L＝0かつ追加工NNCをご指定ください。
[ ! ]高強度ステンレスはD寸12mm以下に適用となります。
*締付トルク（参考値）は、技術データ>>こちらの締付トルクの強度区分（10.9）になります。ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。

追加工

日目出荷

（P寸公差変更は3日目出荷・ストーク適用可）

型式	-	P	-	L	-	B	-	ML	-	(LAC・・・ctc）
AFPQNA6	-	P10.00	-	L10	-	B5	-			LAC

追加工
コード

追加工内容

適用条件

\/1Code

LAC

レンチ穴を追加

[ ! ]ダイヤ形状のレンチ穴は、ダイヤ面に対し垂直にあきますが、方向は任意となります。

[ ! ]D≧6に適用

適用寸法		レンチ穴寸法
P	B	Q
～9.99	5.0～ 9.9	2
～9.99	10.0～30.0	2.5
10.00～	5.0～ 7.9	2
	8.0～11.9	2.5
	12.0～30.0	3.5

300

追加工
コード

追加工内容

適用条件

\/1Code

NNC

ねじ元にニゲを追加

[ ! ]L=0の場合に適用

100

PM/PP
PG/PH

P寸の公差を変更

[ NG ]B＞20適用不可
[ ! ]3日目出荷
[ ! ]数量スライド適用します

指定	公差
PM	m6
PP	p6
PG	g6
PH	h7

100

型番リスト

表示件数

型番

AFPQHNA3-P[3.5-8/0.01]-L[0-10/1]-B[1-20/0.1]

AFPQHNA4-P[4.5-8/0.01]-L[0-10/1]-B[1-20/0.1]

AFPQHNA5-P[5.5-8/0.01]-L[0-10/1]-B[1-30/0.1]

AFPQHNA6-P[6.5-12/0.01]-L[0-10/1]-B[1-30/0.1]

AFPQHNA8-P[8.5-15/0.01]-L[0-10/1]-B[1-30/0.1]

AFPQHNA10-P[10.5-16/0.01]-L[0-20/1]-B[1-30/0.1]

AFPQHNA12-P[12.5-17.5/0.01]-L[0-20/1]-B[1-30/0.1]

AFPQHNA16-P[17-25.5/0.01]-L[0-24/1]-B[1-30/0.1]

AFPQHNA20-P[22-25.5/0.01]-L[0-30/1]-B[1-30/0.1]

AFPQHNAL3-P[3.5-8/0.01]-L[0-12/1]-B[1-20/0.1]-ML[3-9/1]

AFPQHNAL4-P[4.5-8/0.01]-L[0-12/1]-B[1-20/0.1]-ML[4-12/1]

AFPQHNAL5-P[5.5-8/0.01]-L[0-15/1]-B[1-30/0.1]-ML[5-15/1]

AFPQHNAL6-P[6.5-12/0.01]-L[0-15/1]-B[1-30/0.1]-ML[6-18/1]

AFPQHNAL8-P[8.5-15/0.01]-L[0-15/1]-B[1-30/0.1]-ML[8-24/1]

AFPQHNAL10-P[10.5-16/0.01]-L[0-20/1]-B[1-30/0.1]-ML[10-30/1]

AFPQHNAL12-P[12.5-17.5/0.01]-L[0-20/1]-B[1-30/0.1]-ML[12-30/1]

AFPQHNAL16-P[17-25.5/0.01]-L[0-24/1]-B[1-30/0.1]-ML[16-40/1]

AFPQHNAL20-P[22-25.5/0.01]-L[0-30/1]-B[1-30/0.1]-ML[20-40/1]

AFPQHND3-P[3.5-8/0.01]-L[0-10/1]-B[1-20/0.1]

AFPQHND4-P[4.5-8/0.01]-L[0-10/1]-B[1-20/0.1]

AFPQHND5-P[5.5-8/0.01]-L[0-10/1]-B[1-20/0.1]

AFPQHND6-P[6.5-12/0.01]-L[0-10/1]-B[1-20/0.1]

AFPQHND8-P[8.5-15/0.01]-L[0-10/1]-B[1-20/0.1]

AFPQHND10-P[10.5-16/0.01]-L[0-20/1]-B[1-20/0.1]

AFPQHND12-P[12.5-17.5/0.01]-L[0-20/1]-B[1-20/0.1]

AFPQHND16-P[17-25.5/0.01]-L[0-24/1]-B[1-20/0.1]

AFPQHND20-P[22-25.5/0.01]-L[0-30/1]-B[1-20/0.1]

AFPQHNDL3-P[3.5-8/0.01]-L[0-12/1]-B[1-20/0.1]-ML[3-9/1]

AFPQHNDL4-P[4.5-8/0.01]-L[0-12/1]-B[1-20/0.1]-ML[4-12/1]

AFPQHNDL5-P[5.5-8/0.01]-L[0-15/1]-B[1-20/0.1]-ML[5-15/1]

AFPQHNDL6-P[6.5-12/0.01]-L[0-15/1]-B[1-20/0.1]-ML[6-18/1]

AFPQHNDL8-P[8.5-15/0.01]-L[0-15/1]-B[1-20/0.1]-ML[8-24/1]

AFPQHNDL10-P[10.5-16/0.01]-L[0-20/1]-B[1-20/0.1]-ML[10-30/1]

AFPQHNDL12-P[12.5-17.5/0.01]-L[0-20/1]-B[1-20/0.1]-ML[12-30/1]

AFPQHNDL16-P[17-25.5/0.01]-L[0-24/1]-B[1-20/0.1]-ML[16-40/1]

AFPQHNDL20-P[22-25.5/0.01]-L[0-30/1]-B[1-20/0.1]-ML[20-40/1]

AFPQNA3-P[3.5-8/0.01]-L[0-10/1]-B[1-20/0.1]

AFPQNA4-P[4.5-8/0.01]-L[0-10/1]-B[1-20/0.1]

AFPQNA5-P[5.5-8/0.01]-L[0-10/1]-B[1-30/0.1]

AFPQNA6-P[6.5-12/0.01]-L[0-10/1]-B[1-30/0.1]

AFPQNA8-P[8.5-15/0.01]-L[0-10/1]-B[1-30/0.1]

AFPQNA10-P[10.5-16/0.01]-L[0-20/1]-B[1-30/0.1]

AFPQNA12-P[12.5-17.5/0.01]-L[0-20/1]-B[1-30/0.1]

AFPQNA16-P[17-25.5/0.01]-L[0-24/1]-B[1-30/0.1]

AFPQNA20-P[22-25.5/0.01]-L[0-30/1]-B[1-30/0.1]

AFPQNAL3-P[3.5-8/0.01]-L[0-12/1]-B[1-20/0.1]-ML[3-9/1]

AFPQNAL4-P[4.5-8/0.01]-L[0-12/1]-B[1-20/0.1]-ML[4-12/1]

AFPQNAL5-P[5.5-8/0.01]-L[0-15/1]-B[1-30/0.1]-ML[5-15/1]

AFPQNAL6-P[6.5-12/0.01]-L[0-15/1]-B[1-30/0.1]-ML[6-18/1]

AFPQNAL8-P[8.5-15/0.01]-L[0-15/1]-B[1-30/0.1]-ML[8-24/1]

AFPQNAL10-P[10.5-16/0.01]-L[0-20/1]-B[1-30/0.1]-ML[10-30/1]

AFPQNAL12-P[12.5-17.5/0.01]-L[0-20/1]-B[1-30/0.1]-ML[12-30/1]

AFPQNAL16-P[17-25.5/0.01]-L[0-24/1]-B[1-30/0.1]-ML[16-40/1]

AFPQNAL20-P[22-25.5/0.01]-L[0-30/1]-B[1-30/0.1]-ML[20-40/1]

AFPQND3-P[3.5-8/0.01]-L[0-10/1]-B[1-20/0.1]

AFPQND4-P[4.5-8/0.01]-L[0-10/1]-B[1-20/0.1]

AFPQND5-P[5.5-8/0.01]-L[0-10/1]-B[1-20/0.1]

AFPQND6-P[6.5-12/0.01]-L[0-10/1]-B[1-20/0.1]

AFPQND8-P[8.5-15/0.01]-L[0-10/1]-B[1-20/0.1]

AFPQND10-P[10.5-16/0.01]-L[0-20/1]-B[1-20/0.1]
