位置決めピン高耐食ステンレス（55・35HRC～/SUS316L）大頭球面圧入

カタログ |P.1-1696

通常単価(税別): -

税込単価: -

通常出荷日：3日目

従来の高硬度ステンレス、SUS316Lに加え、より硬度の高い高強度ステンレスを材質追加しました。SUS...

詳細を確認

4.94.9

【新材質】2025年9月より高強度ステンレス（55HRC～）、SUS316Lを追加しました！
洗浄品はこちらからご選定いただけます。
規格表内の赤文字は2025年9月に追加した商品です。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

詳細を確認

よく一緒に見られています

ミスミ

位置決めピン　大頭球面タイプ　－圧入－

通常価格(税別)： 400円 (税込価格：440円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

位置決めピン高耐食ステンレス（55・35HRC～/SUS316L）大頭テーパ圧入

通常出荷日：3 日目

未確定：候補が352型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

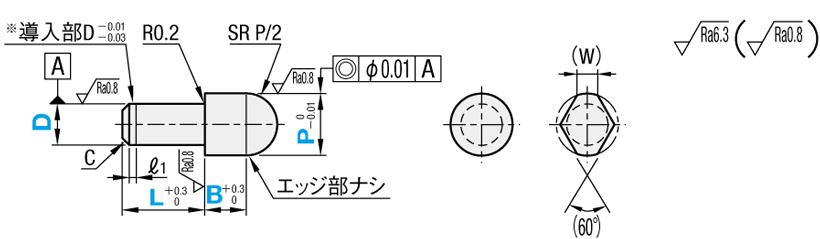

外形図

●圧入

(丸) (ダイヤ)

[ ! ]B＞20mmの場合、P寸公差0−0.02となります。
※D公差g6・h7は導入部がつきません。
[ ! ]SUS316LはD部の任意の箇所に識別用の溝がつきます。

[ M ]材質	[ H ]硬度	ピン形状	圧入				特徴
			D公差
			m6	p6	g6	h7
高強度ステンレス	55HRC～	丸	ZFPQA	ZFPQPA	ZFPQGA	ZFPQHA	SUS440Cと同等の硬度(55HRC～)でSUS440Cよりも耐食性が優れたマルテンサイト系ステンレスです。
		ダイヤ	ZFPQD	ZFPQPD	ZFPQGD	ZFPQHD
高硬度ステンレス*	35HRC〜	丸	AFPQA	AFPQPA	AFPQGA	AFPQHA	硬度(35HRC～)と耐食性を兼ね備えた低コストでバランスの取れたオーステナイト系ステンレスです。
		ダイヤ	AFPQD	AFPQPD	AFPQGD	AFPQHD
SUS316L	－	丸	XFPQA	XFPQPA	XFPQGA	XFPQHA	SUS304の上位互換材質です。ローカーボンでよりサビにくく、非磁性のオーステナイト系ステンレスです。
		ダイヤ	XFPQD	XFPQPD	XFPQGD	XFPQHD

*径がØ10を超える場合、中心硬度が30HRC～となる場合があります。

■塩水噴霧試験結果(オーステナイト系)

	高硬度ステンレス (35HRC～)	SUS316L	SUS304
試験前
24hr
48hr
168hr

試験方法：JISZ2371:2015 塩水噴霧試験方法に準ずる

■塩水噴霧試験結果(マルテンサイト系)

	高強度ステンレス (55HRC～)	SUS440C相当	SKS3相当(参考)
試験前
24hr
48hr
168hr	－	－	－

■せん断試験結果

材質	せん断荷重	硬度
高強度ステンレス	33kN	55HRC～
高硬度ステンレス	26kN	35HRC～
SUS304	20kN	10～20HRC
SKS3相当	33kN	60～63HRC
SUS440C	31kN	50～55HRC

※治具に位置決めピン(JPBB6-8と同サイズ)をセットして、
万能試験機で負荷をかけせん断時の荷重を測定

・イメージ図

規格表

Type		D		P	−	L	−	B
AFPQA		4	−	P5.00	−	L5	−	B2.5

型式				P 指定0.01mm単位	L 指定1mm単位	B 指定0.1mm単位	C	ℓ₁	(W)
Type			D
高強度ステンレス (55HRC～) ＜丸＞ ZFPQA(m6) ZFPQPA(p6) ZFPQGA(g6) ZFPQHA(h7) [ ! ]D≦13に適用 [ ! ]P≦19.6に適用＜ダイヤ＞ ZFPQD(m6) ZFPQPD(p6) ZFPQGD(g6) ZFPQHD(h7) [ ! ]D≦13に適用 [ ! ]P≦19.6に適用	高硬度ステンレス (35HRC～) ＜丸＞ AFPQA(m6) AFPQPA(p6) AFPQGA(g6) AFPQHA(h7) ＜ダイヤ＞ AFPQD(m6) AFPQPD(p6) AFPQGD(g6) AFPQHD(h7)	SUS316L ＜丸＞ XFPQA(m6) XFPQPA(p6) XFPQGA(g6) XFPQHA(h7) ＜ダイヤ＞ XFPQD(m6) XFPQPD(p6) XFPQGD(g6) XFPQHD(h7)	2	2.50～8.00	3(4)～16	1.0～20.0	0.5	0.0	1.2
			3	3.50～8.00				1.0	1.5
			4	4.50～8.00		1.0～30.0(20.0)	1.0		1.8
			5	5.50～8.00					2.2
			6	6.50～12.00					3.0
			7	7.50～13.00
			8	8.50～15.00	4(5)～16		1.5		3.5
			9	9.50～15.00
			10	10.50～16.00	5～25		2.0		4.0
			11	11.50～17.00
			12	12.50～17.50					5.0
			13	14.00～20.00	7(12)～20
			15	16.00～22.50	8(14)～23
			16	17.00～25.50	8(15)～24		3.0	2.0	7.0
			18	19.00～25.50	8(15)～27
			20	22.00～25.50	10(15)～30				9.0

[ ! ]L寸・B寸（　）はダイヤ形状に適用　[ ! ]L寸＝3の場合、Ｃ＝0.5　ℓ₁＝1となります。
[ ! ]高強度ステンレスはD寸13mm、P寸19.6mm以下に適用となります。

■公差

DまたはP※	m6	p6	g6	h7
1.00～3.00	＋0.008 ＋0.002	＋0.012 ＋0.006	－0.002 －0.008	0 －0.010
3.01～6.00	＋0.012 ＋0.004	＋0.020 ＋0.012	－0.004 －0.012	0 －0.012
6.01～10.00	＋0.015 ＋0.006	＋0.024 ＋0.015	－0.005 －0.014	0 －0.015
10.01～18.00	＋0.018 ＋0.007	＋0.029 ＋0.018	－0.006 －0.017	0 －0.018
18.01～25.50	＋0.021 ＋0.008	＋0.035 ＋0.022	－0.007 －0.020	0 －0.021

※P寸の公差は追加工指定無き場合はP（-0.01～0）です。（外形図参照）
追加工［P寸公差変更］指定時は上記表を参照ください。

追加工

日目出荷

(P寸公差変更は3日目出荷・ストーク適用可)

Type		D	ー	P	−	L	−	B	ー	(LAC・RAC・・・etc.)
AFPQA		4	−	P5.00	−	L5	−	B2.5	−	LAC

追加工
コード

追加工内容

適用条件

\/1Code

LAC

レンチ穴を追加

[ ! ]ダイヤ形状のレンチ穴は、ダイヤ面に対し
垂直にあきますが、方向は任意となります。

[ ! ]D≧6に適用

適用寸法		レンチ穴寸法
P	B	Q
～9.99	5.0～ 9.9	2
～9.99	10.0～30.0	2.5
10.00～	5.0～ 7.9	2
	8.0～11.9	2.5
	12.0～30.0	3.5

300

エアーベント（エアー抜き溝）
加工を追加
位置決めピン　高硬度ステンレス　大頭球面　－　圧入　－:関連画像

[ ! ]ニゲ溝がつきます

200

追加工
コード

追加工内容

適用条件

\/1Code

PM/PP
PG/PH

P寸の公差を変更

[ NG ]B＞20適用不可
[ ! ]3日目出荷
[ ! ]数量スライド適用します

指定	公差
PM	m6
PP	p6
PG	g6
PH	h7

100

型番リスト

表示件数

...

型番

AFPQA2-P[2.5-8/0.01]-L[3-16/1]-B[1-20/0.1]

AFPQA3-P[3.5-8/0.01]-L[3-16/1]-B[1-20/0.1]

AFPQA4-P[4.5-8/0.01]-L[3-16/1]-B[1-30/0.1]

AFPQA5-P[5.5-8/0.01]-L[3-16/1]-B[1-30/0.1]

AFPQA6-P[6.5-12/0.01]-L[3-16/1]-B[1-30/0.1]

AFPQA7-P[7.5-13/0.01]-L[3-16/1]-B[1-30/0.1]

AFPQA8-P[8.5-15/0.01]-L[4-16/1]-B[1-30/0.1]

AFPQA9-P[9.5-15/0.01]-L[4-16/1]-B[1-30/0.1]

AFPQA10-P[10.5-16/0.01]-L[5-25/1]-B[1-30/0.1]

AFPQA11-P[11.5-17/0.01]-L[5-25/1]-B[1-30/0.1]

AFPQA12-P[12.5-17.5/0.01]-L[5-25/1]-B[1-30/0.1]

AFPQA13-P[14-20/0.01]-L[7-20/1]-B[1-30/0.1]

AFPQA15-P[16-22.5/0.01]-L[8-23/1]-B[1-30/0.1]

AFPQA16-P[17-25.5/0.01]-L[8-24/1]-B[1-30/0.1]

AFPQA18-P[19-25.5/0.01]-L[8-27/1]-B[1-30/0.1]

AFPQA20-P[22-25.5/0.01]-L[10-30/1]-B[1-30/0.1]

AFPQD2-P[2.5-8/0.01]-L[4-16/1]-B[1-20/0.1]

AFPQD3-P[3.5-8/0.01]-L[4-16/1]-B[1-20/0.1]

AFPQD4-P[4.5-8/0.01]-L[4-16/1]-B[1-20/0.1]

AFPQD5-P[5.5-8/0.01]-L[4-16/1]-B[1-20/0.1]

AFPQD6-P[6.5-12/0.01]-L[4-16/1]-B[1-20/0.1]

AFPQD7-P[7.5-13/0.01]-L[4-16/1]-B[1-20/0.1]

AFPQD8-P[8.5-15/0.01]-L[5-16/1]-B[1-20/0.1]

AFPQD9-P[9.5-15/0.01]-L[5-16/1]-B[1-20/0.1]

AFPQD10-P[10.5-16/0.01]-L[5-25/1]-B[1-20/0.1]

AFPQD11-P[11.5-17/0.01]-L[5-25/1]-B[1-20/0.1]

AFPQD12-P[12.5-17.5/0.01]-L[5-25/1]-B[1-20/0.1]

AFPQD13-P[14-20/0.01]-L[12-20/1]-B[1-20/0.1]

AFPQD15-P[16-22.5/0.01]-L[14-23/1]-B[1-20/0.1]

AFPQD16-P[17-25.5/0.01]-L[15-24/1]-B[1-20/0.1]

AFPQD18-P[19-25.5/0.01]-L[15-27/1]-B[1-20/0.1]

AFPQD20-P[22-25.5/0.01]-L[15-30/1]-B[1-20/0.1]

AFPQGA2-P[2.5-8/0.01]-L[3-16/1]-B[1-20/0.1]

AFPQGA3-P[3.5-8/0.01]-L[3-16/1]-B[1-20/0.1]

AFPQGA4-P[4.5-8/0.01]-L[3-16/1]-B[1-30/0.1]

AFPQGA5-P[5.5-8/0.01]-L[3-16/1]-B[1-30/0.1]

AFPQGA6-P[6.5-12/0.01]-L[3-16/1]-B[1-30/0.1]

AFPQGA7-P[7.5-13/0.01]-L[3-16/1]-B[1-30/0.1]

AFPQGA8-P[8.5-15/0.01]-L[4-16/1]-B[1-30/0.1]

AFPQGA9-P[9.5-15/0.01]-L[4-16/1]-B[1-30/0.1]

AFPQGA10-P[10.5-16/0.01]-L[5-25/1]-B[1-30/0.1]

AFPQGA11-P[11.5-17/0.01]-L[5-25/1]-B[1-30/0.1]

AFPQGA12-P[12.5-17.5/0.01]-L[5-25/1]-B[1-30/0.1]

AFPQGA13-P[14-20/0.01]-L[7-20/1]-B[1-30/0.1]

AFPQGA15-P[16-22.5/0.01]-L[8-23/1]-B[1-30/0.1]

AFPQGA16-P[17-25.5/0.01]-L[8-24/1]-B[1-30/0.1]

AFPQGA18-P[19-25.5/0.01]-L[8-27/1]-B[1-30/0.1]

AFPQGA20-P[22-25.5/0.01]-L[10-30/1]-B[1-30/0.1]

AFPQGD2-P[2.5-8/0.01]-L[4-16/1]-B[1-20/0.1]

AFPQGD3-P[3.5-8/0.01]-L[4-16/1]-B[1-20/0.1]

AFPQGD4-P[4.5-8/0.01]-L[4-16/1]-B[1-20/0.1]

AFPQGD5-P[5.5-8/0.01]-L[4-16/1]-B[1-20/0.1]

AFPQGD6-P[6.5-12/0.01]-L[4-16/1]-B[1-20/0.1]

AFPQGD7-P[7.5-13/0.01]-L[4-16/1]-B[1-20/0.1]

AFPQGD8-P[8.5-15/0.01]-L[5-16/1]-B[1-20/0.1]

AFPQGD9-P[9.5-15/0.01]-L[5-16/1]-B[1-20/0.1]

AFPQGD10-P[10.5-16/0.01]-L[5-25/1]-B[1-20/0.1]

AFPQGD11-P[11.5-17/0.01]-L[5-25/1]-B[1-20/0.1]

AFPQGD12-P[12.5-17.5/0.01]-L[5-25/1]-B[1-20/0.1]

AFPQGD13-P[14-20/0.01]-L[12-20/1]-B[1-20/0.1]

詳細材質

導入側先端形状

熱処理

導入側外径 P

(mm)

取付側外径 D

(mm)

取付側公差

(mm)

材質証明書：材質

RoHS?

最小発注数量

高硬度ステンレス(35HRC～)	丸	なし	2.5 ～ 8	2	m6	1 ～ 20	3 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	3.5 ～ 8	3	m6	1 ～ 20	3 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	4.5 ～ 8	4	m6	1 ～ 30	3 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	5.5 ～ 8	5	m6	1 ～ 30	3 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	6.5 ～ 12	6	m6	1 ～ 30	3 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	7.5 ～ 13	7	m6	1 ～ 30	3 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	8.5 ～ 15	8	m6	1 ～ 30	4 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	9.5 ～ 15	9	m6	1 ～ 30	4 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	10.5 ～ 16	10	m6	1 ～ 30	5 ～ 25	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	11.5 ～ 17	11	m6	1 ～ 30	5 ～ 25	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	12.5 ～ 17.5	12	m6	1 ～ 30	5 ～ 25	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	14 ～ 20	13	m6	1 ～ 30	7 ～ 20	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	16 ～ 22.5	15	m6	1 ～ 30	8 ～ 23	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	17 ～ 25.5	16	m6	1 ～ 30	8 ～ 24	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	19 ～ 25.5	18	m6	1 ～ 30	8 ～ 27	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	22 ～ 25.5	20	m6	1 ～ 30	10 ～ 30	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	2.5 ～ 8	2	m6	1 ～ 20	4 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	3.5 ～ 8	3	m6	1 ～ 20	4 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	4.5 ～ 8	4	m6	1 ～ 20	4 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	5.5 ～ 8	5	m6	1 ～ 20	4 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	6.5 ～ 12	6	m6	1 ～ 20	4 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	7.5 ～ 13	7	m6	1 ～ 20	4 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	8.5 ～ 15	8	m6	1 ～ 20	5 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	9.5 ～ 15	9	m6	1 ～ 20	5 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	10.5 ～ 16	10	m6	1 ～ 20	5 ～ 25	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	11.5 ～ 17	11	m6	1 ～ 20	5 ～ 25	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	12.5 ～ 17.5	12	m6	1 ～ 20	5 ～ 25	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	14 ～ 20	13	m6	1 ～ 20	12 ～ 20	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	16 ～ 22.5	15	m6	1 ～ 20	14 ～ 23	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	17 ～ 25.5	16	m6	1 ～ 20	15 ～ 24	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	19 ～ 25.5	18	m6	1 ～ 20	15 ～ 27	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	22 ～ 25.5	20	m6	1 ～ 20	15 ～ 30	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	2.5 ～ 8	2	g6	1 ～ 20	3 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	3.5 ～ 8	3	g6	1 ～ 20	3 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	4.5 ～ 8	4	g6	1 ～ 30	3 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	5.5 ～ 8	5	g6	1 ～ 30	3 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	6.5 ～ 12	6	g6	1 ～ 30	3 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	7.5 ～ 13	7	g6	1 ～ 30	3 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	8.5 ～ 15	8	g6	1 ～ 30	4 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	9.5 ～ 15	9	g6	1 ～ 30	4 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	10.5 ～ 16	10	g6	1 ～ 30	5 ～ 25	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	11.5 ～ 17	11	g6	1 ～ 30	5 ～ 25	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	12.5 ～ 17.5	12	g6	1 ～ 30	5 ～ 25	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	14 ～ 20	13	g6	1 ～ 30	7 ～ 20	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	16 ～ 22.5	15	g6	1 ～ 30	8 ～ 23	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	17 ～ 25.5	16	g6	1 ～ 30	8 ～ 24	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	19 ～ 25.5	18	g6	1 ～ 30	8 ～ 27	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	丸	なし	22 ～ 25.5	20	g6	1 ～ 30	10 ～ 30	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	2.5 ～ 8	2	g6	1 ～ 20	4 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	3.5 ～ 8	3	g6	1 ～ 20	4 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	4.5 ～ 8	4	g6	1 ～ 20	4 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	5.5 ～ 8	5	g6	1 ～ 20	4 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	6.5 ～ 12	6	g6	1 ～ 20	4 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	7.5 ～ 13	7	g6	1 ～ 20	4 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	8.5 ～ 15	8	g6	1 ～ 20	5 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	9.5 ～ 15	9	g6	1 ～ 20	5 ～ 16	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	10.5 ～ 16	10	g6	1 ～ 20	5 ～ 25	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	11.5 ～ 17	11	g6	1 ～ 20	5 ～ 25	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	12.5 ～ 17.5	12	g6	1 ～ 20	5 ～ 25	高硬度ステンレス	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	なし	14 ～ 20	13	g6	1 ～ 20	12 ～ 20	高硬度ステンレス	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

- ( - )	3日目	SL-AFPQA2
- ( - )	3日目	SL-AFPQA3
- ( - )	3日目	SL-AFPQA4
- ( - )	3日目	SL-AFPQA5
- ( - )	3日目	SL-AFPQA6
- ( - )	3日目	SL-AFPQA7
- ( - )	3日目	SL-AFPQA8
- ( - )	3日目	SL-AFPQA9
- ( - )	3日目	SL-AFPQA10
- ( - )	3日目	SL-AFPQA11
- ( - )	3日目	SL-AFPQA12
- ( - )	3日目	SL-AFPQA13
- ( - )	3日目	SL-AFPQA15
- ( - )	3日目	SL-AFPQA16
- ( - )	3日目	SL-AFPQA18
- ( - )	3日目	SL-AFPQA20
- ( - )	3日目	SL-AFPQD2
- ( - )	3日目	SL-AFPQD3
- ( - )	3日目	SL-AFPQD4
- ( - )	3日目	SL-AFPQD5
- ( - )	3日目	SL-AFPQD6
- ( - )	3日目	SL-AFPQD7
- ( - )	3日目	SL-AFPQD8
- ( - )	3日目	SL-AFPQD9
- ( - )	3日目	SL-AFPQD10
- ( - )	3日目	SL-AFPQD11
- ( - )	3日目	SL-AFPQD12
- ( - )	3日目	SL-AFPQD13
- ( - )	3日目	SL-AFPQD15
- ( - )	3日目	SL-AFPQD16
- ( - )	3日目	SL-AFPQD18
- ( - )	3日目	SL-AFPQD20
- ( - )	3日目	SL-AFPQGA2
- ( - )	3日目	SL-AFPQGA3
- ( - )	3日目	SL-AFPQGA4
- ( - )	3日目	SL-AFPQGA5
- ( - )	3日目	SL-AFPQGA6
- ( - )	3日目	SL-AFPQGA7
- ( - )	3日目	SL-AFPQGA8
- ( - )	3日目	SL-AFPQGA9
- ( - )	3日目	SL-AFPQGA10
- ( - )	3日目	SL-AFPQGA11
- ( - )	3日目	SL-AFPQGA12
- ( - )	3日目	SL-AFPQGA13
- ( - )	3日目	SL-AFPQGA15
- ( - )	3日目	SL-AFPQGA16
- ( - )	3日目	SL-AFPQGA18
- ( - )	3日目	SL-AFPQGA20
- ( - )	3日目	SL-AFPQGD2
- ( - )	3日目	SL-AFPQGD3
- ( - )	3日目	SL-AFPQGD4
- ( - )	3日目	SL-AFPQGD5
- ( - )	3日目	SL-AFPQGD6
- ( - )	3日目	SL-AFPQGD7
- ( - )	3日目	SL-AFPQGD8
- ( - )	3日目	SL-AFPQGD9
- ( - )	3日目	SL-AFPQGD10
- ( - )	3日目	SL-AFPQGD11
- ( - )	3日目	SL-AFPQGD12
- ( - )	3日目	SL-AFPQGD13

...

基本情報
納期・価格

基本情報

従来の高硬度ステンレス、SUS316Lに加え、より硬度の高い高強度ステンレスを材質追加しました。
SUS316L：ローカーボンで腐食に強く、従来品よりもお求めやすい価格帯で提供します。
高強度ステンレス：SUS440Cと同等の硬度でSUS440Cよりも錆びにくい新材質です。

ご注意

【新材質】2025年9月より高強度ステンレス（55HRC～）、SUS316Lを追加しました！
洗浄品はこちらからご選定いただけます。
規格表内の赤文字は2025年9月に追加した商品です。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式				￥基準単価
型式				高強度ステンレス		高硬度ステンレス		SUS316L
Type			D	<丸形状>	<ダイヤ形状>	<丸形状>	<ダイヤ形状>	<丸形状>	<ダイヤ形状>
高強度ステンレス (55HRC～) ＜丸＞ ZFPQA(m6) ZFPQPA(p6) ZFPQGA(g6) ZFPQHA(h7) ＜ダイヤ＞ ZFPQD(m6) ZFPQPD(p6) ZFPQGD(g6) ZFPQHD(h7)	高硬度ステンレス (35HRC～) ＜丸＞ AFPQA(m6) AFPQPA(p6) AFPQGA(g6) AFPQHA(h7) ＜ダイヤ＞ AFPQD(m6) AFPQPD(p6) AFPQGD(g6) AFPQHD(h7)	SUS316L ＜丸＞ XFPQA(m6) XFPQPA(p6) XFPQGA(g6) XFPQHA(h7) ＜ダイヤ＞ XFPQD(m6) XFPQPD(p6) XFPQGD(g6) XFPQHD(h7)	2	820	960	590	740	590	740
			3	840	970	600	750	600	750
			4	850	1,000	610	770	610	770
			5	910	1,050	650	810	650	810
			6	990	1,130	710	870	710	870
			7	1,030	1,170	740	900	740	900
			8	1,070	1,190	770	920	770	920
			9	1,170	1,300	840	1,000	840	1,000
			10	1,200	1,320	860	1,020	860	1,020
			11	1,240	1,360	890	1,050	890	1,050
			12	1,280	1,400	920	1,080	920	1,080
			13	1,370	1,460	980	1,130	980	1,130
			15	-	-	1,120	1,280	1,120	1,280
			16	-	-	1,300	1,460	1,300	1,460
			18	-	-	1,440	1,610	1,440	1,610
			20	-	-	1,630	1,800	1,630	1,800

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応						個別対応
数量区分	小口				大口		大口
数　量	1～4	5～19	20～49	50～100	101～500	501～1000	1001以上
値引率	基準単価	5%	15%	20%	30%	50%	お見積り
出荷日	通常				＋2日	＋4日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

						ご注文締切
3	日目出荷	急	ストーク A早割	翌日出荷	300円/1明細行	PM3:00迄	>>こちら
		急	ストークA	翌日出荷	500円/1本	PM 6:00迄	>>こちら

[ ! ]ストークA早割は1明細行当たり一律300円

[ ! ]ストークAは3本以上で1明細行当たり一律1,350円

[ NG ]高強度ステンレスはストーク不可

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
位置決めピン　大頭テーパタイプ　－圧入－
頭部がテーパの標準的な形状です。圧入して使用します。
ミスミ
位置決めピン　先端形状選択タイプ　－おねじ－
先端形状を選択することができ、さらにL寸を0に指定することができます。
ミスミ
位置決めピン高耐食ステンレス（55・35HRC～/SUS316L）大頭テーパ圧入
材質が高硬度ステンレスで頭部がテーパの標準的な形状です。圧入して使用します。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

位置決めピン高耐食ステンレス（55・35HRC～/SUS316L）大頭球面圧入のレビュー

4.9平均満足度：4.914件のレビュー

星5
93%
星4
7%
星3
0%
星2
0%
星1
0%

基板の治具への位置決め

満足度：5.02018/06/28

基板の治具への位置決めに使用していますが、球面が滑らかで取り付けがスムーズです。精度指定も細かくできるので助かります...もっと読む

1人が参考にしています。

金型に。

満足度：5.02023/03/24

金型に使用しています。入りもスムーズで今のところ問題なく使用できています。

0人が参考にしています。

位置決め

満足度：5.02022/08/25

部品の位置決めに使用。選択肢が広く、希望の物が見つけられます。図面を書いて加工に出すより納期も早くて価格も断然安くて助か...もっと読む

0人が参考にしています。

位置決め

満足度：5.02022/02/25

冶具の位置決め用で購入しました。精度もあり問題なく使用できています。

0人が参考にしています。

天フタの当て止めに使用

満足度：5.02022/02/03

検査装置の天フタの当て止めに使用しました。樹脂の板材を当てるのに　位置決めピンは丸く加工されているので傷もつかずに　...もっと読む

0人が参考にしています。

14件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品位置決めピン高耐食ステンレス（55・35HRC～/SUS316L）大頭球面圧入	【クリーン洗浄品】位置決めピン高耐食ステンレス大頭球面圧入	位置決めピン高耐食ステンレス（55・35HRC～/SUS316L）大頭球面めねじ	位置決めピン高耐食ステンレス（55・35HRC～/SUS316L）大頭球面おねじ	位置決めピン高耐食ステンレス（55・35HRC～/SUS316L）大頭テーパ圧入	位置決めピン高耐食ステンレス（55・35HRC～/SUS316L）大頭フラット圧入
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目	6日目	3日目	3日目	3日目	3日目
特性・用途	該当なし	クリーン洗浄	該当なし	該当なし	該当なし	該当なし
材質	ステンレス	ステンレス	ステンレス	ステンレス	ステンレス	ステンレス
基本形状	大頭	大頭	大頭	大頭	大頭	大頭
導入側先端タイプ	球面	球面	球面	球面	テーパ	フラット
導入側仕様	なし	なし	なし	なし	なし	なし

位置決めピンカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

詳細材質

導入側先端形状

熱処理

導入側外径 P(mm)

取付側外径 D(mm)

取付側公差

B(mm)

L(mm)

タイプ

CAD

出荷日

位置決めピン 高耐食ステンレス（55・35HRC～/SUS316L）大頭球面 圧入

外形図・規格表

外形図

規格表

追加工

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

納期

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

位置決めピンカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

位置決めピン高耐食ステンレス（55・35HRC～/SUS316L）大頭球面圧入
