シャフト　片端段付おねじタイプ/両端段付おねじタイプ

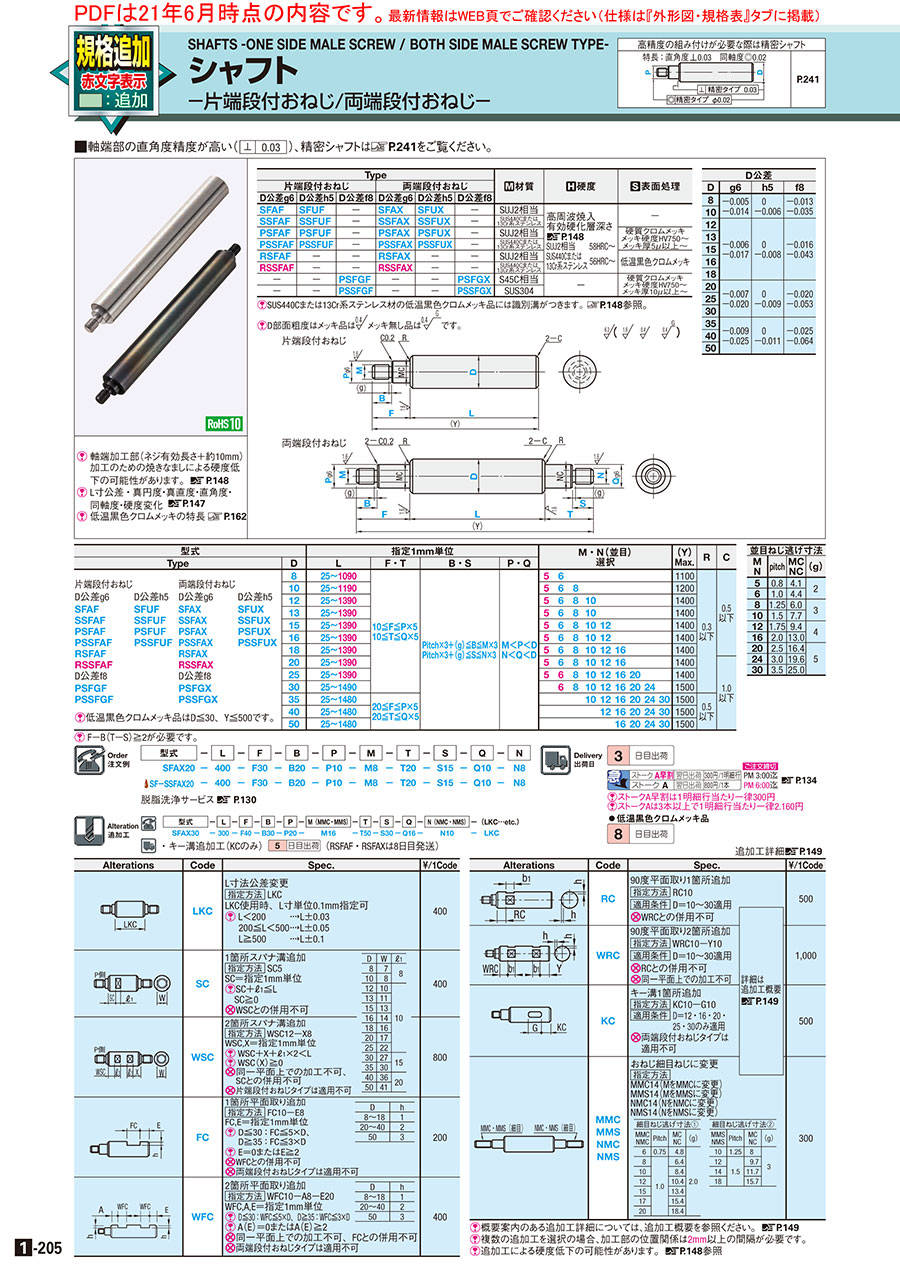

カタログ |P.1-205

規格変更
規格拡張対象

4.9

平均満足度4.9

この商品のレビューをみる（11件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

シャフト　両端めねじタイプ

4.7

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

シャフト　片端おねじタイプ

4.6

通常出荷日：3 日目～

【特長】片端段付おねじタイプのシャフト（リニアシャフト・焼入れシャフト・ガイド...

詳細情報を確認する

規格・仕様：

大口分納

環境対応
RoHS対応（10物質）
特性・用途
該当なし
軸端形状（左）
おねじ
軸端部直角度
直角度（0.2）

ご注意

ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が1,656型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

スパナ溝付きタイプ

キリ穴付きタイプ（D≦30、L≦500）
シャフト　片端段付おねじタイプ:関連画像

[ ! ]D部面粗度はメッキ品シャフト　片端段付おねじタイプ:関連画像メッキ無し品はです。
[ ! ]L、F、T、B、S寸の寸法公差はJISB0405m級に準じる。

Type						[ M ]材質	[ H ]硬度	[ S ]表面処理
片端段付おねじ			両端段付おねじ
D公差g6	D公差h5	D公差f8	D公差g6	D公差h5	D公差f8
SFAF	SFUF	−	SFAX	SFUX	−	SUJ2相当	高周波焼入有効硬化層深さ >>こちら SUJ2相当 58HRC〜 SUS440Cまたは 13Cr系ステンレス 56HRC〜	−
SSFAF	SSFUF	−	SSFAX	SSFUX	−	SUS440Cまたは 13Cr系ステンレス		−
PSFAF	PSFUF	−	PSFAX	PSFUX	−	SUJ2相当		硬質クロムメッキメッキ硬度HV750〜メッキ厚5μ以上〜
PSSFAF	PSSFUF	−	PSSFAX	PSSFUX	−	SUS440Cまたは 13Cr系ステンレス		硬質クロムメッキメッキ硬度HV750〜メッキ厚5μ以上〜
RSFAF	−	−	RSFAX	−	−	SUJ2相当		低温黒色クロムメッキ
RSSFAF	−	−	RSSFAX	−	−	SUS440Cまたは 13Cr系ステンレス		低温黒色クロムメッキ
−	−	PSFGF	−	−	PSFGX	S45C相当	−	硬質クロムメッキメッキ硬度HV750〜メッキ厚10μ以上〜
−	−	PSSFGF	−	−	PSSFGX	SUS304	−	硬質クロムメッキメッキ硬度HV750〜メッキ厚10μ以上〜

[ ! ]SUS440Cまたは13Cr系ステンレスの低温黒色クロムメッキ品には識別溝がつきます。>>こちら参照。

[ ! ] 軸端加工部（ねじ有効長さ＋約10mm）加工のための焼きなましによる硬度低下の可能性があります。
[ ! ] L寸公差・真円度・真直度・直角度・同軸度・硬度変化 >>こちら
[ ! ] 低温黒色クロムメッキの特長 >>こちら
[ ! ] SUS440Cまたは13Cr系ステンレス規格については >>こちら
[ ! ]硬質クロムメッキは母材表面処理後に加工をするため、加工部にメッキ処理はありません。>>こちら参照
[ ! ]締付トルク、降伏応力データのご用意がございません。

L、F、T、B、S寸公差表

寸法区分		公差 (㎜)
を超え	以下	公差 (㎜)
0.5	3	±0.1
3	6	±0.1
6	30	±0.2
30	120	±0.3
120	400	±0.5
400	1000	±0.8
1000	2000	±1.2

[ ! ]JIS B 0405ｍ級(中級)に準拠。

規格表

型式

−

SFAX20

−

400

−

F30

−

B20

−

P10

−

T20

−

S15

−

Q10

−

SF−SSFAX20

−

400

−

F30

−

B20

−

P10

−

T20

−

S15

−

Q10

−

脱脂洗浄サービス >>こちら

D公差
D	g6	h5	f8
8	−0.005 −0.014	0 −0.006	−0.013 −0.035
10
12	−0.006 −0.017	0 −0.008	−0.016 −0.043
13
15
16
18
20	−0.007 −0.020	0 −0.009	−0.020 −0.053
25
30
35	−0.009 −0.025	0 −0.011	−0.025 −0.064
40
50

型式					指定1mm単位				M・N(並目) 選択									(Y) Max.	R	C
Type				D	L	F・T	B・S	P・Q	M・N(並目) 選択									(Y) Max.	R	C
片端段付おねじ D公差g6 SFAF SSFAF PSFAF PSSFAF RSFAF RSSFAF D公差f8 PSFGF PSSFGF	D公差h5 SFUF SSFUF PSFUF PSSFUF	両端段付おねじ D公差g6 SFAX SSFAX PSFAX PSSFAX RSFAX RSSFAX D公差f8 PSFGX PSSFGX	D公差h5 SFUX SSFUX PSFUX PSSFUX	8	25〜1090	10≦F≦P×5 10≦T≦Q×5	Pitch×3＋(g)≦B≦M×3 Pitch×3＋(g)≦S≦N×3	M＜P＜D N＜Q＜D	5	6								1100	0.3 以下	0.5 以下
				10	25〜1190				5	6	8							1200
				12	25〜1390				5	6	8	10						1400
				13	25〜1390				5	6	8	10						1400
				15	25〜1390				5	6	8	10	12					1400
				16	25〜1390				5	6	8	10	12					1400
				18	25〜1390				5	6	8	10	12	16				1400
				20	25〜1390				5	6	8	10	12	16				1400		1.0 以下
				25	25〜1390				5	6	8	10	12	16	20			1400
				30	25〜1490					6	8	10	12	16	20	24		1500
				35	25〜1480	20≦F≦P×5 20≦T≦Q×5						10	12	16	20	24	30	1500	0.5 以下
[ ! ]低温黒色クロムメッキ品はD≦30、Y≦500です。				40	25〜1480								12	16	20	24	30	1500
[ ! ]低温黒色クロムメッキ品はD≦30、Y≦500です。				50	25〜1480									16	20	24	30	1500

[ ! ] F−B（T−S）≧2が必要です。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

並目ねじ逃げ寸法
M N	pitch	MC NC	(g)
5	0.8	4.1	2
6	1.0	4.4	2
8	1.25	6.0	3
10	1.5	7.7	3
12	1.75	9.4	4
16	2.0	13.0	4
20	2.5	16.4	5
24	3.0	19.6
30	3.5	25.0

■おねじ部C面取り詳細

ねじの呼びM	ピッチ P	面取りC (参考値)
3	0.50	0.50
4	0.70	0.75
5	0.80	0.75
6	1.00	1.00
8	1.25	1.25
10	1.50	1.50
12	1.75	1.75
16	2.00	2.00
20	2.50	2.50
24	3.00	3.00
30	3.50	3.50

おねじ先端C面取り

追加工詳細

■出荷日

日目出荷

●KCのみ

日目出荷

（RSFAF・RSFAX・RSSFAF・RSSFAXは8日目出荷）

・追加工詳細は下記タブよりご確認ください。
※複数の追加工を選択する場合、加工部の位置関係は2mm以上の間隔が必要です。
※追加工による硬度低下の可能性があります。硬度・表面処理についてはこちらをご参照ください。

追加工
コード

追加工内容

固定寸法

適用条件

指定例

￥/1Code

LKC

L寸法・公差を
精密に変更
シャフト片端段付おねじタイプ/両端段付おねじタイプ関連画像1_追加工詳細

・L<200→L±0.03
・200≦L＜500→L±0.05
・L≧500→L±0.1

[ ! ]L寸単位0.1mm指定可

SFAX30-300.5-F40-B30-P20-M16-T50-S30-Q16-N10-LKC

400

スパナ溝を1箇所つける
シャフト片端段付おねじタイプ/両端段付おねじタイプ関連画像2_追加工詳細

D	W	ℓ1
8	7	8
10	8	8
12	10	10
13	11
15	13
16	14
18	16
20	17
25	22
30	27	15
35	30	15
40	36	20
50	41	20

[ ! ]SC=指定1mm単位
[ ! ]SC+ℓ1≦L
[ ! ]SC≧0

[ NG ] WSCとの併用不可

SFAX30-300-F40-B30-P20-M16-T50-S30-Q16-N10-SC5

400

WSC

スパナ溝を2箇所つける
シャフト片端段付おねじタイプ/両端段付おねじタイプ関連画像3_追加工詳細

[ ! ]WSC, X =指定1mm単位
[ ! ]WSC+X+ℓ1×2＜L
[ ! ]WSC（X）≧0

[ NG ]追加工の角度にずれが生じる為、
同一平面上にはなりません。
[ NG ] SCとの併用不可
[ NG ] 片端段付おねじタイプは適用不可

SFAX30-300-F40-B30-P20-M16-T50-S30-Q16-N10-WSC10-X8

800

1箇所平面取り追加
シャフト片端段付おねじタイプ/両端段付おねじタイプ関連画像4_追加工詳細

D	ｈ
8～18	1
20～40	2
50	3

[ ! ]FC,E=指定1mm単位
[ ! ]D≦30：FC≦5×D、
D≧35：FC≦3×D
[ ! ]E=0またはE≧2

[ NG ] WFCとの併用不可
[ NG ] 両端段付おねじタイプは適用不可

SFAF30-300-F40-B30-P20-M16-FC10-E8

200

WFC

2箇所平面取り追加
シャフト片端段付おねじタイプ/両端段付おねじタイプ関連画像5_追加工詳細

D	ｈ
8～18	1
20～40	2
50	3

[ ! ]WFC,A,E=指定1mm単位
[ ! ]D≦30：WFC≦5×D、
D≧35：WFC≦3×D
[ ! ]A（E）=0またはA（E）≧2

[ NG ]追加工の角度にずれが生じる為、
同一平面上にはなりません。
[ NG ] FCとの併用不可
[ NG ] 両端段付おねじタイプは適用不可

SFAF30-300-F40-B30-P20-M16-WFC10-A8-E20

400

90度平面取り1箇所追加
シャフト片端段付おねじタイプ/両端段付おねじタイプ関連画像6_追加工詳細

D	b1	h
10	6	0.5
12～20	6	1.0
25	10
30	12

[ ! ]D=10～30適用
[ ! ]RC=指定1mm単位
[ ! ]RC+b1≦L
[ ! ]RC≧2

[ NG ] WRCとの併用不可

SFAX30-300-F40-B30-P20-M16-T50-S30-Q16-N10-RC10

500

WRC

90度平面取り2箇所追加
シャフト片端段付おねじタイプ/両端段付おねじタイプ関連画像7_追加工詳細

D	b1	h
10	6	0.5
12～20	6	1.0
25	10
30	12

[ ! ]D=10～30適用
[ ! ]WRC=指定1mm単位
[ ! ]WRC+b1≦L
[ ! ]WRC（Y）≧2

[ NG ]追加工の角度にずれが生じる為、
同一平面上にはなりません。
[ NG ] RCとの併用不可

SFAX30-300-F40-B30-P20-M16-T50-S30-Q16-N10-WRC10-Y10

1,000

キー溝1箇所追加
シャフト片端段付おねじタイプ/両端段付おねじタイプ関連画像8_追加工詳細

軸径	b		t		r
	基準寸法	許容差(N9)	基準寸法	許容差
12	4	0 －0.03	2.5	＋0.1 0	0.08～0.16
16	5		3.0		0.16～0.25
20	6		3.5
25	8	0 －0.036	4.0	＋0.2 0
30

KC＋G≧Lの場合、キー溝は下図の形状になります。

Ex.) シャフト片端段付おねじタイプ/両端段付おねじタイプ関連画像10-1_追加工詳細

[ ! ]D=12・16・20・25・30のみ適用
[ ! ]KC・G=指定1mm単位
[ ! ]b≦G≦30、G≦L/3
[ ! ]L＞500：2≦KC≦L/3
L＜500：2≦KC≦500
[ ! ]M×2＜KC+F

[ NG ] 両端段付おねじタイプは適用不可

SFAF30-300-F40-B30-P20-M16-KC10-G10

500

MMC
MMS
NMC
NMS

おねじ細目ねじに変更
シャフト片端段付おねじタイプ/両端段付おねじタイプ関連画像9_追加工詳細

D	MMC・NMC												MMS・NMS
8	3	4	5	6	8
10		4	5	6	8	10							10
12			5	6	8	10	12						10	12
13			5	6	8	10	12						10
15			5	6	8	10	12	15					10	12
16			5	6	8	10	12	15					10	12	14
18			5	6	8	10	12	15	17				10	12	14	18
20				6	8	10	12	15	17	20			10	12	14	18
25					8	10	12	15	17	20	25		10	12	14	18
30					8	10	12	15	17	20	25	30	10	12	14	18
35						10	12	15	17	20	25	30	10	12	14	18
40							12	15	17	20	25	30		12	14	18
50								15	17	20	25	30			14	18
ピッチ	0.35	0.5		0.75	1.0						1.5		1.25	1.5

細目ねじ逃げ寸法①				細目ねじ逃げ寸法②
MMC NMC	Pitch	MC NC	g	MMS NMC	Pitch	MC NC	g
6	0.75	4.8	2.0	10	1.25	8	3
8	1.0	6.4		12	1.5	9.7
10		8.4		14		11.7
12		10.4		18		15.7
15		13.4
17		15.4
20		18.4

【ベアリングナット細目追加工】
・左端を「MMC」、右端を「NMC」と指定

【シリンダ細目追加工】
・左端を「MMS」、右端を「NMS」と指定

SFAX30-300-F40-B30-P20-MMC15-T50-S30-Q16-NMC15

300

・上記以外の追加工をご希望の場合は、「カタログ規格外サービス」にてお見積りください。

真円度（M）、真直度（K）、L寸法公差、直角度

■真直度測定方法

軸の両端をVブロックで支持し、任意の点で、
軸を1回転させてダイヤルゲージの振幅を測定。
振幅測定値の1/2を真直度とします。

■真円度 M

外径g6・h5のシャフト（焼き入れ）

D		真円度 M
を超え	以下	真円度 M
7	13	0.004
13	20	0.005
20	40	0.006
40	50	0.007

単位：mm

外径f8のシャフト（焼きなし）

D		真円度 M
を超え	以下	真円度 M
7	10	0.011
10	18	0.014
18	30	0.017
30	50	0.020

単位：mm

■真直度 K

外径g6・h5のシャフト（焼き入れ）

D	L		真直度 K
8～50	L≦100		0.01以下
8～50	L＞100		（L/100）×0.01以下

単位：mm

外径f8のシャフト（焼きなし）

L	真直度 K
L≦100	0.025以下
L＞100	（L/100）×0.025以下

単位：mm

■L寸法公差

外径g6・h5のシャフト（焼き入れ）

L		L寸法公差
を超え	以下	L寸法公差
24	30	±0.2
30	120	±0.3
120	400	±0.5
400	1000	±0.8
1000	1500	±1.2

単位：mm

外径f8のシャフト（焼きなし）

L		L寸法公差
を超え	以下	L寸法公差
24	30	±0.2
30	120	±0.3
120	400	±0.5
400	1000	±0.8
1000	1500	±1.2

単位：mm

■同軸度・直角度

硬度・表面処理の注意点

■加工部の硬度低下について

・母材焼入れ後に加工をいたしますが、加工のための焼きなましにより硬度低下の可能性があります。
※低下後硬度：10～40HRC程度

■硬度低下範囲

・加工部から10mm程度

（例）

■焼なましによる硬度低下加工部

・おねじ・段付・キー溝・スパナ溝・平面取り・90度平面取り

■焼き入れの有効硬化層深さ

焼き入れの硬度は外形寸法や公差の違いにより硬化層の深さが異なります。

外径 D	有効硬化層深さ
	SUJ2相当	SUS440C/ 13Cr系ステンレス
	SUJ2相当	SUS440C/ 13Cr系ステンレス
8・10	0.5以上	0.5以上
12・13	0.7以上	0.5以上
15～20	0.7以上	0.7以上
25～50	1.0以上	0.7以上

■硬質クロムメッキ及び加工部のメッキ層について

硬質クロムメッキは母材表面処理後に加工をするため、加工部にメッキ処理はありません。
下記の例の場合、「///部」のみが硬質クロムメッキ部となります。

例）メッキ残り部：段付きおねじシャフト平面取り追加

///部：メッキ残部

シャフト　片端段付おねじタイプ/両端段付おねじタイプ関連画像1_メッキ層について

シャフトと回転軸の違い

・リニアシャフトと回転軸用シャフトの仕様比較

■基本仕様

仕様	シャフト		回転軸
材質	SUJ2相当 SUS440Cまたは13Cr系ステンレス	S45C相当 SUS304	S45C相当 SUS304	SCM435
焼き入れ	高周波焼き入れ	-	-	硬度30～35HRC
外径公差	g6/h5	f8	g6/h9/h7	g6
表面処理	メッキ無硬質クロムメッキ低温黒色クロムメッキ無電解ニッケルメッキ（全長表面処理タイプ）	硬質クロムメッキ	メッキ無四三酸化鉄皮膜無電解ニッケルメッキ	四三酸化鉄皮膜無電解ニッケルメッキ

※硬質クロムメッキは加工部にメッキ層が残りません。詳しくはこちらをご確認ください。

■追加工

追加工名称	シャフト	回転軸
L寸公差変更	L<200⇒L±0.03 200≦L<500⇒L±0.05 L≧500⇒L±0.1	L<500⇒L±0.05 L≧500⇒L±0.1 L≧800は適用不可
スパナ溝追加工	2箇所まで指定可能	1箇所まで指定可能
平面取り	2箇所まで指定可能	3箇所まで指定可能
2面取り追加工	2箇所まで指定可能角度指定：固定	1箇所まで指定可能角度指定：15度単位で指定可能
V溝追加工	2箇所まで指定可能	ー
キー溝	2箇所まで指定可能段部への加工：不可	4箇所まで指定可能段部への加工：可
おねじ細目ねじ変更	2種類	1種類
めねじ細目ねじ変更	1種類	ー
逃げ溝追加	M6～M30	M3～M30
めねじ深さ変更	可能	可能
止め輪溝	2箇所指定可能（追加工ではなく止め輪付タイプとなります）	D部2箇所、段部それぞれ1箇所併用可
スリットカム用溝	ー	1箇所まで指定可能
同軸度変更	ー	可能
おねじ左ねじ変更	ー	可能
すり割り溝追加	ー	1箇所まで指定可能
C面取り幅変更	ー	可能

型番リスト

表示件数

...

型番

PSFAF8-[25-1090/1]-F[10-42/1]-B[6-30/1]-P7-M[5,6]

PSFAF8-[25-1090/1]-F[10-42/1]-B[6-30/1]-P7-MMC6

PSFAF10-[25-1190/1]-F[10-63/1]-B[6-40/1]-P[7,8,9]-M[5,6,8]

PSFAF10-[25-1190/1]-F[10-63/1]-B[6-40/1]-P[7,8,9]-MMC[6,8]

PSFAF12-[25-1390/1]-F[10-77/1]-B[6-50/1]-P[7,8,9,10,11]-M[5,6,8,10]

PSFAF12-[25-1390/1]-F[10-77/1]-B[6-50/1]-P[7,8,9,10,11]-MMC[6,8,10]

PSFAF12-[25-1390/1]-F[10-77/1]-B[6-50/1]-P[7,8,9,10,11]-MMS10

PSFAF13-[25-1390/1]-F[10-84/1]-B[6-50/1]-P[7-12/1]-M[5,6,8,10]

PSFAF13-[25-1390/1]-F[10-84/1]-B[6-50/1]-P[7-12/1]-MMC[6,8,10]

PSFAF13-[25-1390/1]-F[10-84/1]-B[6-50/1]-P[7-12/1]-MMS10

PSFAF15-[25-1390/1]-F[10-98/1]-B[6-60/1]-P[7-14/1]-M[5,6,8,10,12]

PSFAF15-[25-1390/1]-F[10-98/1]-B[6-60/1]-P[7-14/1]-MMC[6,8,10,12]

PSFAF15-[25-1390/1]-F[10-98/1]-B[6-60/1]-P[7-14/1]-MMS[10,12]

PSFAF16-[25-1390/1]-F[10-105/1]-B[6-60/1]-P[7-15/1]-M[5,6,8,10,12]

PSFAF16-[25-1390/1]-F[10-105/1]-B[6-60/1]-P[7-15/1]-MMC[6,8,10,12]

PSFAF16-[25-1390/1]-F[10-105/1]-B[6-60/1]-P[7-15/1]-MMS[10,12]

PSFAF18-[25-1390/1]-F[10-119/1]-B[6-80/1]-P[7-17/1]-M[5,6,8,10,12,16]

PSFAF18-[25-1390/1]-F[10-119/1]-B[6-80/1]-P[7-17/1]-MMC[6,8,10,12]

PSFAF18-[25-1390/1]-F[10-119/1]-B[6-80/1]-P[7-17/1]-MMS[10,12,14]

PSFAF20-[25-1390/1]-F[10-133/1]-B[6-80/1]-P[7-19/1]-M[5,6,8,10,12,16]

PSFAF20-[25-1390/1]-F[10-133/1]-B[6-80/1]-P[7-19/1]-MMC[6,8,10,12,15,17]

PSFAF20-[25-1390/1]-F[10-133/1]-B[6-80/1]-P[7-19/1]-MMS[10,12,14,18]

PSFAF25-[25-1390/1]-F[10-168/1]-B[8-100/1]-P[9-24/1]-M[5,6,8,10,12,16,20]

PSFAF25-[25-1390/1]-F[10-168/1]-B[8-100/1]-P[9-24/1]-MMC[8,10,12,15,17,20]

PSFAF25-[25-1390/1]-F[10-168/1]-B[8-100/1]-P[9-24/1]-MMS[10,12,14,18]

PSFAF30-[25-1490/1]-F[10-203/1]-B[8-120/1]-P[9-29/1]-M[6,8,10,12,16,20,24]

PSFAF30-[25-1490/1]-F[10-203/1]-B[8-120/1]-P[9-29/1]-MMC[8,10,12,15,17,20,25]

PSFAF30-[25-1490/1]-F[10-203/1]-B[8-120/1]-P[9-29/1]-MMS[10,12,14,18]

PSFAF35-[25-1480/1]-F[20-238/1]-B[10-210/1]-P[11-34/1]-M[10,12,16,20,24,30]

PSFAF35-[25-1480/1]-F[20-238/1]-B[10-210/1]-P[11-34/1]-MMC[10,12,15,17,20,25,30]

PSFAF35-[25-1480/1]-F[20-238/1]-B[10-210/1]-P[11-34/1]-MMS[10,12,14,18]

PSFAF40-[25-1480/1]-F[20-273/1]-B[12-210/1]-P[13-39/1]-M[12,16,20,24,30]

PSFAF40-[25-1480/1]-F[20-273/1]-B[12-210/1]-P[13-39/1]-MMC[12,15,17,20,25,30]

PSFAF40-[25-1480/1]-F[20-273/1]-B[12-210/1]-P[13-39/1]-MMS[12,14,18]

PSFAF50-[25-1480/1]-F[20-343/1]-B[16-210/1]-P[17-49/1]-M[16,20,24,30]

PSFAF50-[25-1480/1]-F[20-343/1]-B[16-210/1]-P[17-49/1]-MMC[15,17,20,25,30]

PSFAF50-[25-1480/1]-F[20-343/1]-B[16-210/1]-P[17-49/1]-MMS[14,18]

PSFAX8-[25-1090/1]-F[10-42/1]-B[6-30/1]-P7-M[5,6]-T[10-42/1]-S[6-30/1]-Q7-N[5,6]

PSFAX8-[25-1090/1]-F[10-42/1]-B[6-30/1]-P7-M[5,6]-T[10-42/1]-S[6-30/1]-Q7-NMC6

PSFAX8-[25-1090/1]-F[10-42/1]-B[6-30/1]-P7-MMC6-T[10-42/1]-S[6-30/1]-Q7-N[5,6]

PSFAX8-[25-1090/1]-F[10-42/1]-B[6-30/1]-P7-MMC6-T[10-42/1]-S[6-30/1]-Q7-NMC6

PSFAX10-[25-1190/1]-F[10-63/1]-B[6-40/1]-P[7,8,9]-M[5,6,8]-T[10-63/1]-S[6-40/1]-Q[7,8,9]-N[5,6,8]

PSFAX10-[25-1190/1]-F[10-63/1]-B[6-40/1]-P[7,8,9]-M[5,6,8]-T[10-63/1]-S[6-40/1]-Q[7,8,9]-NMC[6,8]

PSFAX10-[25-1190/1]-F[10-63/1]-B[6-40/1]-P[7,8,9]-MMC[6,8]-T[10-63/1]-S[6-40/1]-Q[7,8,9]-N[5,6,8]

PSFAX10-[25-1190/1]-F[10-63/1]-B[6-40/1]-P[7,8,9]-MMC[6,8]-T[10-63/1]-S[6-40/1]-Q[7,8,9]-NMC[6,8]

PSFAX12-[25-1390/1]-F[10-77/1]-B[6-50/1]-P[7,8,9,10,11]-M[5,6,8,10]-T[10-77/1]-S[6-50/1]-Q[7,8,9,10,11]-N[5,6,8,10]

PSFAX12-[25-1390/1]-F[10-77/1]-B[6-50/1]-P[7,8,9,10,11]-M[5,6,8,10]-T[10-77/1]-S[6-50/1]-Q[7,8,9,10,11]-NMC[6,8,10]

PSFAX12-[25-1390/1]-F[10-77/1]-B[6-50/1]-P[7,8,9,10,11]-M[5,6,8,10]-T[10-77/1]-S[6-50/1]-Q[7,8,9,10,11]-NMS10

PSFAX12-[25-1390/1]-F[10-77/1]-B[6-50/1]-P[7,8,9,10,11]-MMC[6,8,10]-T[10-77/1]-S[6-50/1]-Q[7,8,9,10,11]-N[5,6,8,10]

PSFAX12-[25-1390/1]-F[10-77/1]-B[6-50/1]-P[7,8,9,10,11]-MMC[6,8,10]-T[10-77/1]-S[6-50/1]-Q[7,8,9,10,11]-NMC[6,8,10]

PSFAX12-[25-1390/1]-F[10-77/1]-B[6-50/1]-P[7,8,9,10,11]-MMC[6,8,10]-T[10-77/1]-S[6-50/1]-Q[7,8,9,10,11]-NMS10

PSFAX12-[25-1390/1]-F[10-77/1]-B[6-50/1]-P[7,8,9,10,11]-MMS10-T[10-77/1]-S[6-50/1]-Q[7,8,9,10,11]-N[5,6,8,10]

PSFAX12-[25-1390/1]-F[10-77/1]-B[6-50/1]-P[7,8,9,10,11]-MMS10-T[10-77/1]-S[6-50/1]-Q[7,8,9,10,11]-NMC[6,8,10]

PSFAX12-[25-1390/1]-F[10-77/1]-B[6-50/1]-P[7,8,9,10,11]-MMS10-T[10-77/1]-S[6-50/1]-Q[7,8,9,10,11]-NMS10

PSFAX13-[25-1390/1]-F[10-84/1]-B[6-50/1]-P[7-12/1]-M[5,6,8,10]-T[10-84/1]-S[6-50/1]-Q[7-12/1]-N[5,6,8,10]

PSFAX13-[25-1390/1]-F[10-84/1]-B[6-50/1]-P[7-12/1]-M[5,6,8,10]-T[10-84/1]-S[6-50/1]-Q[7-12/1]-NMC[6,8,10]

PSFAX13-[25-1390/1]-F[10-84/1]-B[6-50/1]-P[7-12/1]-M[5,6,8,10]-T[10-84/1]-S[6-50/1]-Q[7-12/1]-NMS10

PSFAX13-[25-1390/1]-F[10-84/1]-B[6-50/1]-P[7-12/1]-MMC[6,8,10]-T[10-84/1]-S[6-50/1]-Q[7-12/1]-N[5,6,8,10]

PSFAX13-[25-1390/1]-F[10-84/1]-B[6-50/1]-P[7-12/1]-MMC[6,8,10]-T[10-84/1]-S[6-50/1]-Q[7-12/1]-NMC[6,8,10]

PSFAX13-[25-1390/1]-F[10-84/1]-B[6-50/1]-P[7-12/1]-MMC[6,8,10]-T[10-84/1]-S[6-50/1]-Q[7-12/1]-NMS10

基本形状

軸端形状（右）

材質

詳細材質

熱処理

表面処理

軸径 D

(φ)

長さ L

(mm)

軸はめあい公差

硬度

おねじ(並目) [M]

(mm)

おねじ(並目) [N]

(mm)

おねじMを細目ねじ変更 [MMC]

(mm)

おねじMを細目ねじ変更 [MMS]

(mm)

おねじNを細目ねじ変更 [NMC]

(mm)

おねじNを細目ねじ変更 [NMS]

(mm)

材質証明書

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

片端段付	加工なし	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	8	25 ～ 1090	g6	高周波焼入(58HRC～)	5 ～ 6	-	-	-	-	-	6 ～ 30	10 ～ 42	7	-	-	-	対象外	-	-	10	1個
片端段付	加工なし	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	8	25 ～ 1090	g6	高周波焼入(58HRC～)	-	-	6	-	-	-	6 ～ 30	10 ～ 42	7	-	-	-	対象外	-	-	10	1個
片端段付	加工なし	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	10	25 ～ 1190	g6	高周波焼入(58HRC～)	5 ～ 8	-	-	-	-	-	6 ～ 40	10 ～ 63	7 ～ 9	-	-	-	対象外	-	-	10	1個
片端段付	加工なし	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	10	25 ～ 1190	g6	高周波焼入(58HRC～)	-	-	6 ～ 8	-	-	-	6 ～ 40	10 ～ 63	7 ～ 9	-	-	-	対象外	-	-	10	1個
片端段付	加工なし	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	12	25 ～ 1390	g6	高周波焼入(58HRC～)	5 ～ 10	-	-	-	-	-	6 ～ 50	10 ～ 77	7 ～ 11	-	-	-	対象外	-	-	10	1個
片端段付	加工なし	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	12	25 ～ 1390	g6	高周波焼入(58HRC～)	-	-	6 ～ 10	-	-	-	6 ～ 50	10 ～ 77	7 ～ 11	-	-	-	対象外	-	-	10	1個
片端段付	加工なし	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	12	25 ～ 1390	g6	高周波焼入(58HRC～)	-	-	-	10	-	-	6 ～ 50	10 ～ 77	7 ～ 11	-	-	-	対象外	-	-	10	1個
片端段付	加工なし	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	13	25 ～ 1390	g6	高周波焼入(58HRC～)	5 ～ 10	-	-	-	-	-	6 ～ 50	10 ～ 84	7 ～ 12	-	-	-	対象外	-	-	10	1個
片端段付	加工なし	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	13	25 ～ 1390	g6	高周波焼入(58HRC～)	-	-	6 ～ 10	-	-	-	6 ～ 50	10 ～ 84	7 ～ 12	-	-	-	対象外	-	-	10	1個
片端段付	加工なし	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	13	25 ～ 1390	g6	高周波焼入(58HRC～)	-	-	-	10	-	-	6 ～ 50	10 ～ 84	7 ～ 12	-	-	-	対象外	-	-	10	1個
片端段付	加工なし	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	15	25 ～ 1390	g6	高周波焼入(58HRC～)	5 ～ 12	-	-	-	-	-	6 ～ 60	10 ～ 98	7 ～ 14	-	-	-	対象外	-	-	10	1個
片端段付	加工なし	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	15	25 ～ 1390	g6	高周波焼入(58HRC～)	-	-	6 ～ 12	-	-	-	6 ～ 60	10 ～ 98	7 ～ 14	-	-	-	対象外	-	-	10	1個
片端段付	加工なし	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	15	25 ～ 1390	g6	高周波焼入(58HRC～)	-	-	-	10 ～ 12	-	-	6 ～ 60	10 ～ 98	7 ～ 14	-	-	-	対象外	-	-	10	1個
片端段付	加工なし	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	16	25 ～ 1390	g6	高周波焼入(58HRC～)	5 ～ 12	-	-	-	-	-	6 ～ 60	10 ～ 105	7 ～ 15	-	-	-	対象外	-	-	10	1個
片端段付	加工なし	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	16	25 ～ 1390	g6	高周波焼入(58HRC～)	-	-	6 ～ 12	-	-	-	6 ～ 60	10 ～ 105	7 ～ 15	-	-	-	対象外	-	-	10	1個
片端段付	加工なし	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	16	25 ～ 1390	g6	高周波焼入(58HRC～)	-	-	-	10 ～ 12	-	-	6 ～ 60	10 ～ 105	7 ～ 15	-	-	-	対象外	-	-	10	1個
片端段付	加工なし	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	18	25 ～ 1390	g6	高周波焼入(58HRC～)	5 ～ 16	-	-	-	-	-	6 ～ 80	10 ～ 119	7 ～ 17	-	-	-	対象外	-	-	10	1個
片端段付	加工なし	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	18	25 ～ 1390	g6	高周波焼入(58HRC～)	-	-	6 ～ 12	-	-	-	6 ～ 80	10 ～ 119	7 ～ 17	-	-	-	対象外	-	-	10	1個
片端段付	加工なし	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	18	25 ～ 1390	g6	高周波焼入(58HRC～)	-	-	-	10 ～ 14	-	-	6 ～ 80	10 ～ 119	7 ～ 17	-	-	-	対象外	-	-	10	1個
片端段付	加工なし	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	20	25 ～ 1390	g6	高周波焼入(58HRC～)	5 ～ 16	-	-	-	-	-	6 ～ 80	10 ～ 133	7 ～ 19	-	-	-	対象外	-	-	10	1個
片端段付	加工なし	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	20	25 ～ 1390	g6	高周波焼入(58HRC～)	-	-	6 ～ 17	-	-	-	6 ～ 80	10 ～ 133	7 ～ 19	-	-	-	対象外	-	-	10	1個
片端段付	加工なし	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	20	25 ～ 1390	g6	高周波焼入(58HRC～)	-	-	-	10 ～ 18	-	-	6 ～ 80	10 ～ 133	7 ～ 19	-	-	-	対象外	-	-	10	1個
片端段付	加工なし	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	25	25 ～ 1390	g6	高周波焼入(58HRC～)	5 ～ 20	-	-	-	-	-	8 ～ 100	10 ～ 168	9 ～ 24	-	-	-	対象外	-	-	10	1個
片端段付	加工なし	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	25	25 ～ 1390	g6	高周波焼入(58HRC～)	-	-	8 ～ 20	-	-	-	8 ～ 100	10 ～ 168	9 ～ 24	-	-	-	対象外	-	-	10	1個
片端段付	加工なし	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	25	25 ～ 1390	g6	高周波焼入(58HRC～)	-	-	-	10 ～ 18	-	-	8 ～ 100	10 ～ 168	9 ～ 24	-	-	-	対象外	-	-	10	1個
片端段付	加工なし	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	30	25 ～ 1490	g6	高周波焼入(58HRC～)	6 ～ 24	-	-	-	-	-	8 ～ 120	10 ～ 203	9 ～ 29	-	-	-	対象外	-	-	10	1個
片端段付	加工なし	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	30	25 ～ 1490	g6	高周波焼入(58HRC～)	-	-	8 ～ 25	-	-	-	8 ～ 120	10 ～ 203	9 ～ 29	-	-	-	対象外	-	-	10	1個
片端段付	加工なし	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	30	25 ～ 1490	g6	高周波焼入(58HRC～)	-	-	-	10 ～ 18	-	-	8 ～ 120	10 ～ 203	9 ～ 29	-	-	-	対象外	-	-	10	1個
片端段付	加工なし	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	35	25 ～ 1480	g6	高周波焼入(58HRC～)	10 ～ 30	-	-	-	-	-	10 ～ 210	20 ～ 238	11 ～ 34	-	-	-	対象外	-	-	10	1個
片端段付	加工なし	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	35	25 ～ 1480	g6	高周波焼入(58HRC～)	-	-	10 ～ 30	-	-	-	10 ～ 210	20 ～ 238	11 ～ 34	-	-	-	対象外	-	-	10	1個
片端段付	加工なし	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	35	25 ～ 1480	g6	高周波焼入(58HRC～)	-	-	-	10 ～ 18	-	-	10 ～ 210	20 ～ 238	11 ～ 34	-	-	-	対象外	-	-	10	1個
片端段付	加工なし	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	40	25 ～ 1480	g6	高周波焼入(58HRC～)	12 ～ 30	-	-	-	-	-	12 ～ 210	20 ～ 273	13 ～ 39	-	-	-	対象外	-	-	10	1個
片端段付	加工なし	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	40	25 ～ 1480	g6	高周波焼入(58HRC～)	-	-	12 ～ 30	-	-	-	12 ～ 210	20 ～ 273	13 ～ 39	-	-	-	対象外	-	-	10	1個
片端段付	加工なし	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	40	25 ～ 1480	g6	高周波焼入(58HRC～)	-	-	-	12 ～ 18	-	-	12 ～ 210	20 ～ 273	13 ～ 39	-	-	-	対象外	-	-	10	1個
片端段付	加工なし	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	50	25 ～ 1480	g6	高周波焼入(58HRC～)	16 ～ 30	-	-	-	-	-	16 ～ 210	20 ～ 343	17 ～ 49	-	-	-	対象外	-	-	10	1個
片端段付	加工なし	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	50	25 ～ 1480	g6	高周波焼入(58HRC～)	-	-	15 ～ 30	-	-	-	16 ～ 210	20 ～ 343	17 ～ 49	-	-	-	対象外	-	-	10	1個
片端段付	加工なし	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	50	25 ～ 1480	g6	高周波焼入(58HRC～)	-	-	-	14 ～ 18	-	-	16 ～ 210	20 ～ 343	17 ～ 49	-	-	-	対象外	-	-	10	1個
両端段付	おねじ	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	8	25 ～ 1090	g6	高周波焼入(58HRC～)	5 ～ 6	5 ～ 6	-	-	-	-	6 ～ 30	10 ～ 42	7	7	6 ～ 30	10 ～ 42	対象外	-	-	10	1個
両端段付	おねじ	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	8	25 ～ 1090	g6	高周波焼入(58HRC～)	5 ～ 6	-	-	-	6	-	6 ～ 30	10 ～ 42	7	7	6 ～ 30	10 ～ 42	対象外	-	-	10	1個
両端段付	おねじ	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	8	25 ～ 1090	g6	高周波焼入(58HRC～)	-	5 ～ 6	6	-	-	-	6 ～ 30	10 ～ 42	7	7	6 ～ 30	10 ～ 42	対象外	-	-	10	1個
両端段付	おねじ	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	8	25 ～ 1090	g6	高周波焼入(58HRC～)	-	-	6	-	6	-	6 ～ 30	10 ～ 42	7	7	6 ～ 30	10 ～ 42	対象外	-	-	10	1個
両端段付	おねじ	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	10	25 ～ 1190	g6	高周波焼入(58HRC～)	5 ～ 8	5 ～ 8	-	-	-	-	6 ～ 40	10 ～ 63	7 ～ 9	7 ～ 9	6 ～ 40	10 ～ 63	対象外	-	-	10	1個
両端段付	おねじ	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	10	25 ～ 1190	g6	高周波焼入(58HRC～)	5 ～ 8	-	-	-	6 ～ 8	-	6 ～ 40	10 ～ 63	7 ～ 9	7 ～ 9	6 ～ 40	10 ～ 63	対象外	-	-	10	1個
両端段付	おねじ	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	10	25 ～ 1190	g6	高周波焼入(58HRC～)	-	5 ～ 8	6 ～ 8	-	-	-	6 ～ 40	10 ～ 63	7 ～ 9	7 ～ 9	6 ～ 40	10 ～ 63	対象外	-	-	10	1個
両端段付	おねじ	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	10	25 ～ 1190	g6	高周波焼入(58HRC～)	-	-	6 ～ 8	-	6 ～ 8	-	6 ～ 40	10 ～ 63	7 ～ 9	7 ～ 9	6 ～ 40	10 ～ 63	対象外	-	-	10	1個
両端段付	おねじ	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	12	25 ～ 1390	g6	高周波焼入(58HRC～)	5 ～ 10	5 ～ 10	-	-	-	-	6 ～ 50	10 ～ 77	7 ～ 11	7 ～ 11	6 ～ 50	10 ～ 77	対象外	-	-	10	1個
両端段付	おねじ	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	12	25 ～ 1390	g6	高周波焼入(58HRC～)	5 ～ 10	-	-	-	6 ～ 10	-	6 ～ 50	10 ～ 77	7 ～ 11	7 ～ 11	6 ～ 50	10 ～ 77	対象外	-	-	10	1個
両端段付	おねじ	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	12	25 ～ 1390	g6	高周波焼入(58HRC～)	5 ～ 10	-	-	-	-	10	6 ～ 50	10 ～ 77	7 ～ 11	7 ～ 11	6 ～ 50	10 ～ 77	対象外	-	-	10	1個
両端段付	おねじ	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	12	25 ～ 1390	g6	高周波焼入(58HRC～)	-	5 ～ 10	6 ～ 10	-	-	-	6 ～ 50	10 ～ 77	7 ～ 11	7 ～ 11	6 ～ 50	10 ～ 77	対象外	-	-	10	1個
両端段付	おねじ	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	12	25 ～ 1390	g6	高周波焼入(58HRC～)	-	-	6 ～ 10	-	6 ～ 10	-	6 ～ 50	10 ～ 77	7 ～ 11	7 ～ 11	6 ～ 50	10 ～ 77	対象外	-	-	10	1個
両端段付	おねじ	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	12	25 ～ 1390	g6	高周波焼入(58HRC～)	-	-	6 ～ 10	-	-	10	6 ～ 50	10 ～ 77	7 ～ 11	7 ～ 11	6 ～ 50	10 ～ 77	対象外	-	-	10	1個
両端段付	おねじ	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	12	25 ～ 1390	g6	高周波焼入(58HRC～)	-	5 ～ 10	-	10	-	-	6 ～ 50	10 ～ 77	7 ～ 11	7 ～ 11	6 ～ 50	10 ～ 77	対象外	-	-	10	1個
両端段付	おねじ	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	12	25 ～ 1390	g6	高周波焼入(58HRC～)	-	-	-	10	6 ～ 10	-	6 ～ 50	10 ～ 77	7 ～ 11	7 ～ 11	6 ～ 50	10 ～ 77	対象外	-	-	10	1個
両端段付	おねじ	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	12	25 ～ 1390	g6	高周波焼入(58HRC～)	-	-	-	10	-	10	6 ～ 50	10 ～ 77	7 ～ 11	7 ～ 11	6 ～ 50	10 ～ 77	対象外	-	-	10	1個
両端段付	おねじ	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	13	25 ～ 1390	g6	高周波焼入(58HRC～)	5 ～ 10	5 ～ 10	-	-	-	-	6 ～ 50	10 ～ 84	7 ～ 12	7 ～ 12	6 ～ 50	10 ～ 84	対象外	-	-	10	1個
両端段付	おねじ	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	13	25 ～ 1390	g6	高周波焼入(58HRC～)	5 ～ 10	-	-	-	6 ～ 10	-	6 ～ 50	10 ～ 84	7 ～ 12	7 ～ 12	6 ～ 50	10 ～ 84	対象外	-	-	10	1個
両端段付	おねじ	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	13	25 ～ 1390	g6	高周波焼入(58HRC～)	5 ～ 10	-	-	-	-	10	6 ～ 50	10 ～ 84	7 ～ 12	7 ～ 12	6 ～ 50	10 ～ 84	対象外	-	-	10	1個
両端段付	おねじ	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	13	25 ～ 1390	g6	高周波焼入(58HRC～)	-	5 ～ 10	6 ～ 10	-	-	-	6 ～ 50	10 ～ 84	7 ～ 12	7 ～ 12	6 ～ 50	10 ～ 84	対象外	-	-	10	1個
両端段付	おねじ	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	13	25 ～ 1390	g6	高周波焼入(58HRC～)	-	-	6 ～ 10	-	6 ～ 10	-	6 ～ 50	10 ～ 84	7 ～ 12	7 ～ 12	6 ～ 50	10 ～ 84	対象外	-	-	10	1個
両端段付	おねじ	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	13	25 ～ 1390	g6	高周波焼入(58HRC～)	-	-	6 ～ 10	-	-	10	6 ～ 50	10 ～ 84	7 ～ 12	7 ～ 12	6 ～ 50	10 ～ 84	対象外	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

...

基本情報
納期・価格
概要・仕様

基本情報

【特長】片端段付おねじタイプのシャフト（リニアシャフト・焼入れシャフト・ガイドシャフト・スライドシャフト）です。L寸規格が拡張！さらに充実したラインナップでお求めいただける様になりました。

【技術コンテンツ】
選定や追加工、焼き入れなどについての技術情報をご用意しております！
シャフト選定手順追加工・公差変更寸法公差回転軸との違い焼き入れ詳細よくある質問

ご注意

ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		￥基準単価
Type	D	最短L 〜 50	L51 〜 100	L101 〜 150	L151 〜 200	L201 〜 300	L301 〜 400	L401 〜 500	L501 〜 600	L601 〜 800	L801 〜 1000	L1001 〜 1200	L1201 〜 1490
SFAF [ ! ]SFUF	8	770	870	970	1,070	1,270	1,460	1,640	1,820	2,160	2,500	2,820	－
	10	810	910	1,010	1,110	1,310	1,500	1,680	1,860	2,190	2,530	2,870	－
	12	850	960	1,050	1,160	1,350	1,530	1,710	1,890	2,230	2,560	2,900	3,390
	13	890	1,020	1,140	1,260	1,500	1,720	1,940	2,140	2,550	2,960	2,400	3,980
	15	960	1,100	1,240	1,380	1,640	1,890	2,130	2,360	2,840	3,310	3,780	4,490
	16	970	1,100	1,240	1,370	1,620	1,850	2,080	2,300	2,750	3,190	3,630	4,310
	18	1,040	1,200	1,350	1,510	1,800	2,080	2,340	2,610	3,150	3,690	4,220	5,030
	20	1,080	1,230	1,390	1,530	1,820	2,080	2,340	2,610	3,150	3,690	4,220	5,030
	25	1,250	1,470	1,670	1,870	2,250	2,630	3,000	3,380	4,130	4,880	5,630	6,750
	30	1,410	1,660	1,910	2,150	2,610	3,090	3,550	4,020	4,960	5,890	6,840	8,240
	35	1,430	2,160	2,880	3,580	4,330	5,060	5,810	6,550	8,980	10,400	11,880	14,850
	40	1,560	2,350	3,140	3,920	4,830	5,720	6,630	7,530	10,230	12,040	13,810	17,240
	50	1,800	2,710	3,610	4,520	5,710	6,900	8,110	9,310	12,630	14,950	17,360	21,700
SSFAF [ ! ]SSFUF	8	900	1,130	1,370	1,580	1,980	2,370	2,750	3,140	3,910	4,680	5,450	－
	10	960	1,200	1,430	1,650	2,080	2,480	2,890	3,290	4,100	4,900	5,720	－
	12	1,040	1,330	1,600	1,860	2,340	2,820	3,310	3,790	4,750	5,710	6,680	8,120
	13	1,080	1,390	1,660	1,940	2,450	2,960	3,480	3,990	5,010	6,030	5,040	8,590
	15	1,180	1,520	1,850	2,150	2,750	3,350	3,950	4,550	5,740	6,940	5,820	9,930
	16	1,220	1,560	1,910	2,230	2,850	3,480	4,110	4,740	5,990	7,230	8,490	10,370
	18	1,290	1,680	2,050	2,390	3,090	3,780	4,480	5,180	6,560	7,960	9,350	11,430
	20	1,310	1,680	2,050	2,390	3,090	3,780	4,480	5,180	6,560	7,960	9,350	11,430
	25	1,660	2,240	2,780	3,340	4,450	5,550	6,670	7,770	9,990	12,210	14,430	17,750
	30	1,830	2,570	3,260	3,930	5,290	6,650	8,010	9,370	12,090	14,810	17,520	21,610
	35	1,840	2,760	3,690	4,610	5,850	7,110	8,530	9,940	13,130	15,970	18,820	23,530
	40	2,270	3,410	4,550	5,680	7,210	8,750	10,500	12,250	16,210	19,710	23,230	29,040
	50	3,350	5,040	6,710	8,390	10,280	12,150	14,610	17,040	22,820	27,850	32,870	41,100

[ ! ]D公差h5は、上記価格に¥410プラス。

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		￥基準単価
Type	D	最短L 〜 50	L51 〜 100	L101 〜 150	L151 〜 200	L201 〜 300	L301 〜 400	L401 〜 500	L501 〜 600	L601 〜 800	L801 〜 1000	L1001 〜 1200	L1201 〜 1490
PSFAF [ ! ]PSFUF	8	790	910	1,040	1,170	1,410	1,630	1,850	2,060	2,470	2,880	3,280	－
	10	840	960	1,080	1,210	1,450	1,670	1,890	2,100	2,510	2,920	3,340	－
	12	880	1,010	1,130	1,250	1,490	1,720	1,940	2,150	2,570	2,990	3,410	4,040
	13	920	1,070	1,230	1,380	1,650	1,910	2,160	2,420	2,920	3,410	2,790	4,660
	15	1,000	1,180	1,350	1,510	1,840	2,140	2,440	2,740	3,340	3,930	4,530	5,420
	16	1,010	1,180	1,330	1,490	1,800	2,080	2,360	2,640	3,190	3,750	4,310	5,150
	18	1,050	1,230	1,400	1,550	1,870	2,160	2,450	2,740	3,320	3,900	4,470	5,340
	20	1,130	1,330	1,530	1,720	2,080	2,440	2,780	3,130	3,830	4,530	5,220	6,270
	25	1,310	1,590	1,840	2,090	2,570	3,060	3,540	4,020	4,980	5,940	6,910	8,360
	30	1,470	1,790	2,090	2,370	2,960	3,540	4,130	4,700	5,870	7,040	8,200	9,950
	35	1,720	2,590	3,440	4,320	5,210	6,090	6,980	7,880	10,800	12,500	14,290	17,160
	40	1,890	2,840	3,780	4,730	5,810	6,900	7,970	9,040	12,310	14,500	16,580	19,920
	50	2,170	3,260	4,340	5,420	6,870	8,320	9,750	11,190	15,190	18,000	20,870	25,060
PSSFAF [ ! ]PSSFUF	8	960	1,240	1,500	1,760	2,250	2,720	3,190	3,660	4,610	5,550	6,500	－
	10	1,010	1,310	1,590	1,860	2,360	2,870	3,370	3,860	4,870	5,870	6,870	－
	12	1,110	1,470	1,800	2,110	2,710	3,320	3,930	4,530	5,740	6,950	8,160	9,980
	13	1,140	1,510	1,850	2,160	2,790	3,410	4,040	4,660	5,920	7,170	6,020	10,290
	15	1,270	1,690	2,080	2,460	3,210	3,980	4,740	5,490	7,000	8,520	10,030	12,300
	16	1,310	1,740	2,140	2,540	3,320	4,110	4,890	5,680	7,250	8,820	10,380	12,740
	18	1,460	2,000	2,490	2,980	3,970	4,960	5,940	6,930	8,900	10,880	12,850	15,820
	20	1,460	2,000	2,490	2,980	3,970	4,960	5,940	6,930	8,900	10,880	12,850	15,820
	25	1,830	2,550	3,260	3,970	5,400	6,810	8,240	9,660	12,510	15,350	18,200	22,470
	30	2,060	2,900	3,750	4,590	6,290	7,980	9,670	11,360	14,740	18,120	21,500	26,580
	35	2,700	4,050	5,400	6,750	8,580	10,420	12,500	14,580	19,260	23,420	27,580	34,490
	40	3,340	5,000	6,670	8,330	10,570	12,810	15,400	17,980	23,760	28,910	34,050	42,570
	50	4,920	7,370	9,840	12,290	15,060	17,820	21,400	24,990	33,440	40,830	48,210	60,250

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		￥基準単価
Type	D	最短L 〜 50	L51 〜 100	L101 〜 150	L151 〜 200	L201 〜 300	L301 〜 400	L401 〜 500	L501 〜 600	L601 〜 800	L801 〜 1000	L1001 〜 1200	L1201 〜 1490
SFAX [ ! ]SFUX	8	1,290	1,400	1,480	1,580	1,750	1,930	2,100	2,270	2,600	2,930	3,270	－
	10	1,380	1,460	1,550	1,650	1,830	2,000	2,160	2,330	2,670	3,000	3,330	－
	12	1,440	1,530	1,630	1,710	1,890	2,060	2,230	2,390	2,730	3,070	3,390	3,900
	13	1,500	1,620	1,720	1,830	2,050	2,250	2,460	2,660	3,070	3,480	2,770	4,490
	15	1,540	1,710	1,850	1,960	2,210	2,440	2,680	2,910	3,380	3,850	4,330	5,040
	16	1,550	1,730	1,860	1,970	2,190	2,420	2,640	2,870	3,310	3,750	4,200	4,860
	18	1,560	1,860	2,000	2,130	2,390	2,670	2,930	3,200	3,740	4,270	4,810	5,620
	20	1,580	1,920	2,050	2,180	2,440	2,700	2,960	3,220	3,750	4,270	4,810	5,620
	25	1,590	2,190	2,380	2,570	2,950	3,320	3,700	4,070	4,820	5,580	6,320	7,460
	30	1,600	2,380	2,690	2,920	3,390	3,850	4,330	4,790	5,730	6,670	7,600	9,010
	35	1,610	2,390	3,200	3,990	4,740	5,460	6,220	6,960	9,310	10,800	12,380	15,470
	40	2,400	3,620	4,830	6,030	6,930	7,830	8,750	9,640	12,380	14,200	16,030	20,040
	50	2,650	3,980	5,300	6,630	7,840	9,060	10,230	11,380	14,700	17,100	19,440	24,300
SSFAX [ ! ]SSFUX	8	1,420	1,630	1,840	2,040	2,430	2,800	3,190	3,580	4,350	5,120	5,890	－
	10	1,500	1,720	1,940	2,140	2,540	2,950	3,350	3,760	4,570	5,380	6,180	－
	12	1,620	1,880	2,120	2,360	2,850	3,320	3,800	4,280	5,250	6,220	7,170	8,620
	13	1,670	1,940	2,190	2,460	2,960	3,480	3,990	4,500	5,520	6,540	5,410	9,100
	15	1,790	2,090	2,390	2,690	3,290	3,900	4,490	5,090	6,290	7,490	6,210	10,480
	16	1,840	2,150	2,470	2,780	3,410	4,030	4,660	5,290	6,540	7,800	9,050	10,930
	18	1,940	2,290	2,640	2,980	3,680	4,370	5,070	5,760	7,150	8,550	9,930	12,020
	20	1,980	2,310	2,640	2,980	3,680	4,370	5,070	5,760	7,150	8,550	9,930	12,020
	25	2,370	2,930	3,490	4,030	5,150	6,250	7,360	8,470	10,690	12,900	15,120	18,450
	30	2,450	3,340	4,020	4,700	6,060	7,420	8,780	10,140	12,860	15,580	18,300	22,380
	35	2,460	3,690	4,910	6,130	7,390	8,630	10,050	11,480	14,660	17,510	20,350	25,440
	40	3,010	4,500	6,020	7,520	9,050	10,580	12,340	14,100	18,050	21,560	25,060	31,340
	50	4,350	6,500	8,670	10,850	12,730	14,610	17,060	19,500	25,250	30,300	35,320	44,170

[ ! ]D公差h5は、上記価格に¥410プラス。

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		￥基準単価
Type	D	最短L 〜 50	L51 〜 100	L101 〜 150	L151 〜 200	L201 〜 300	L301 〜 400	L401 〜 500	L501 〜 600	L601 〜 800	L801 〜 1000	L1001 〜 1200	L1201 〜 1490
PSFAX [ ! ]PSFUX	8	1,320	1,440	1,540	1,660	1,880	2,090	2,290	2,490	2,900	3,310	3,720	－
	10	1,400	1,510	1,620	1,730	1,950	2,150	2,360	2,570	2,980	3,390	3,800	－
	12	1,470	1,590	1,700	1,810	2,030	2,240	2,450	2,660	3,080	3,490	3,910	4,540
	13	1,520	1,660	1,800	1,930	2,180	2,430	2,680	2,930	3,430	3,930	3,160	5,180
	15	1,620	1,790	1,940	2,090	2,380	2,690	2,980	3,290	3,870	4,470	5,070	5,960
	16	1,650	1,800	1,940	2,080	2,360	2,640	2,920	3,190	3,750	4,310	4,870	5,700
	18	1,720	1,880	2,030	2,170	2,460	2,750	3,050	3,330	3,910	4,480	5,070	5,930
	20	1,830	2,010	2,180	2,350	2,700	3,060	3,400	3,750	4,450	5,150	5,840	6,890
	25	1,910	2,300	2,540	2,780	3,270	3,750	4,230	4,710	5,680	6,640	7,600	9,050
	30	1,920	2,560	2,860	3,150	3,730	4,320	4,890	5,480	6,650	7,810	8,980	10,720
	35	1,930	2,890	3,850	4,810	5,700	6,570	7,470	8,350	11,190	13,000	14,890	18,610
	40	2,910	4,360	5,810	7,270	8,350	9,430	10,520	11,590	14,890	17,090	19,280	24,110
	50	3,200	4,790	6,380	7,980	9,430	10,890	12,290	13,690	17,690	20,580	23,390	29,230
PSSFAX [ ! ]PSSFUX	8	1,470	1,720	1,970	2,220	2,690	3,160	3,630	4,110	5,050	6,000	6,940	－
	10	1,550	1,830	2,080	2,330	2,840	3,340	3,830	4,340	5,330	6,340	7,340	－
	12	1,680	2,010	2,300	2,600	3,210	3,820	4,420	5,030	6,240	7,440	8,660	10,480
	13	1,730	2,060	2,360	2,680	3,310	3,930	4,560	5,180	6,440	7,690	6,380	10,800
	15	1,870	2,250	2,630	3,000	3,760	4,520	5,270	6,030	7,540	9,050	10,560	12,840
	16	1,920	2,310	2,710	3,100	3,890	4,660	5,450	6,240	7,800	9,380	10,940	13,300
	18	2,090	2,580	3,080	3,570	4,560	5,540	6,530	7,520	9,490	11,470	13,450	16,410
	20	2,090	2,580	3,080	3,570	4,560	5,540	6,530	7,520	9,490	11,470	13,450	16,410
	25	2,530	3,240	3,960	4,660	6,090	7,510	8,940	10,350	13,210	16,050	18,900	23,160
	30	2,820	3,680	4,520	5,370	7,060	8,750	10,440	12,130	15,510	18,890	22,280	27,350
	35	3,600	5,400	7,200	9,000	10,830	12,640	14,740	16,830	21,500	25,670	29,840	37,300
	40	4,410	6,620	8,810	11,010	13,260	15,510	18,090	20,670	26,450	31,610	36,750	45,940
	50	6,360	9,530	12,720	15,890	18,650	21,400	25,000	28,590	37,030	44,430	51,790	64,740

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		￥基準単価
Type	D	最短L 〜 100	L101 〜 200	L201 〜 400	L401 〜 600	L601 〜 800	L801 〜 1000	L1001 〜 1200	L1201 〜 1490
PSFGF	8	780	1,290	1,800	2,700	3,600	3,740	3,990	－
	10	790	1,310	1,830	2,370	3,160	3,780	4,040	－
	12	810	1,340	1,920	2,500	3,770	4,350	5,190	6,480
	13	810	1,350	1,960	2,540	3,830	4,440	5,190	6,480
	15・16	1,340	2,240	2,840	3,450	4,780	5,400	6,480	8,200
	18・20	1,370	2,270	2,920	3,580	4,920	5,590	6,230	8,330
	25	1,480	2,450	3,270	4,100	5,620	6,440	7,260	9,020
	30	1,540	2,570	3,500	4,430	6,080	7,000	7,910	9,890
	35	1,980	3,320	4,680	6,040	8,280	9,590	10,960	13,700
	40	2,170	3,610	5,280	6,940	9,430	11,120	12,740	15,910
	50	2,500	4,170	6,370	8,590	11,640	13,800	16,020	20,020
PSSFGF	8	1,200	2,010	3,210	4,810	6,420	6,690	8,020	－
	10	1,200	2,010	3,110	4,780	6,380	6,690	8,020	－
	12・13	1,380	2,290	3,320	4,920	6,570	8,680	9,220	11,520
	15・16	1,590	2,640	3,510	5,240	6,970	8,750	10,500	13,280
	18・20	1,880	3,130	4,070	6,000	7,920	9,830	11,720	14,960
	25	2,020	3,360	4,430	6,590	8,750	10,900	13,130	16,040
	30	2,210	3,660	4,920	7,420	9,890	12,310	14,770	18,460
	35	2,990	5,000	7,720	10,800	14,270	17,360	20,440	25,570
	40	3,700	6,160	9,500	13,320	17,600	21,420	25,230	31,550
	50	5,470	9,100	13,210	18,520	24,780	30,260	35,720	44,660

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		￥基準単価
Type	D	最短L 〜 100	L101 〜 200	L201 〜 400	L401 〜 600	L601 〜 800	L801 〜 1000	L1001 〜 1200	L1201 〜 1490
PSFGX	8	1,240	2,060	2,570	3,860	5,150	5,290	5,960	－
	10	1,240	2,070	2,600	3,140	4,200	5,290	5,960	－
	12	1,270	2,120	2,690	3,260	4,540	5,100	6,120	7,650
	13	1,270	2,130	2,730	3,320	4,610	5,200	6,120	7,650
	15・16	1,520	2,540	3,160	3,770	5,090	5,700	6,850	8,680
	18・20	1,550	2,590	3,240	3,890	5,250	5,890	6,550	8,900
	25	1,670	2,770	3,590	4,400	5,920	6,760	7,590	9,570
	30	1,720	2,880	3,810	4,740	6,380	7,350	8,280	10,370
	35	2,220	3,690	5,040	6,420	8,590	9,980	11,410	14,280
	40	3,350	5,570	7,220	8,890	11,410	13,110	14,810	18,500
	50	3,680	6,120	8,360	10,510	13,570	15,790	17,930	22,420
PSSFGX	8	1,750	2,920	4,120	6,160	8,210	8,400	9,770	－
	10	1,750	2,920	3,990	5,690	7,570	8,400	9,770	－
	12・13	1,920	3,200	4,230	5,830	7,490	9,580	10,490	13,100
	15・16	2,130	3,550	4,400	6,140	7,850	9,700	11,630	14,530
	18・20	2,600	4,330	5,270	7,230	9,120	11,030	12,930	16,870
	25	2,740	4,560	5,640	7,810	9,960	12,110	14,320	17,760
	30	2,930	4,870	6,120	8,620	11,030	13,510	15,980	19,970
	35	4,010	6,680	9,370	12,460	15,930	19,030	22,100	27,650
	40	4,890	8,160	11,510	15,310	19,600	23,430	27,230	34,040
	50	7,080	11,780	15,860	21,190	27,430	32,920	38,370	47,970

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		￥基準単価
Type	D	最短L 〜 50	L51 〜 100	L101 〜 150	L151 〜 200	L201 〜 300	L301 〜 400	L401 〜 500
RSFAF	8	1,310	1,580	1,890	2,220	2,540	2,920	3,490
	10	1,330	1,650	1,970	2,350	2,790	3,170	3,570
	12	1,400	1,800	2,180	2,560	3,030	3,560	4,060
	13	1,410	1,810	2,190	2,650	3,170	3,700	4,230
	15	1,880	2,450	3,070	3,760	4,350	5,010	5,660
	16	1,880	2,510	3,120	3,870	4,590	5,230	5,880
	18	1,950	2,650	3,340	4,140	4,920	5,710	6,290
	20	2,020	2,810	3,560	4,430	5,320	5,960	6,620
	25	2,360	3,330	4,280	5,220	6,230	7,140	8,000
	30	2,700	3,860	4,820	5,990	7,040	8,220	9,600
RSSFAF	8	1,450	1,840	2,290	2,720	3,260	3,830	4,600
	10	1,480	1,930	2,390	2,890	3,560	4,150	4,780
	12	1,590	2,170	2,730	3,270	4,020	4,850	5,660
	13	1,600	2,170	2,750	3,330	4,120	4,940	5,760
	15	2,100	2,870	3,680	4,540	5,460	6,470	7,480
	16	2,130	2,970	3,790	4,740	5,820	6,860	7,910
	18	2,210	3,130	4,030	5,020	6,220	7,410	8,430
	20	2,250	3,270	4,220	5,290	6,590	7,670	8,760
	25	2,770	4,100	5,400	6,690	8,430	10,070	11,670
	30	3,120	4,780	6,160	7,760	9,710	11,780	14,060

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		￥基準単価
Type	D	最短L 〜 50	L51 〜 100	L101 〜 150	L151 〜 200	L201 〜 300	L301 〜 400	L401 〜 500
RSFAX	8	1,630	2,060	2,580	2,990	3,370	3,760	4,500
	10	1,640	2,170	2,590	3,240	3,620	4,010	4,390
	12	1,760	2,320	2,860	3,390	3,920	4,430	4,960
	13	1,770	2,330	2,880	3,530	4,070	4,600	5,130
	15	2,070	2,690	3,430	4,180	4,840	5,490	6,150
	16	2,070	2,790	3,430	4,410	5,070	5,720	6,380
	18	2,220	2,950	3,720	4,700	5,490	6,270	6,650
	20	2,320	3,190	3,940	5,040	5,950	6,320	7,230
	25	2,730	3,750	4,760	5,730	6,930	7,790	8,430
	30	3,110	4,390	5,160	6,810	7,600	8,980	10,350
RSSFAX	8	1,750	2,290	2,940	3,450	4,040	4,630	5,600
	10	1,760	2,440	2,980	3,740	4,340	4,970	5,830
	12	1,940	2,670	3,350	4,040	4,870	5,690	6,530
	13	1,940	2,670	3,350	4,160	4,990	5,830	6,670
	15	2,310	3,070	3,980	4,900	5,920	6,950	7,970
	16	2,350	3,210	4,040	5,220	6,290	7,340	8,410
	18	2,590	3,380	4,360	5,550	6,770	7,970	8,790
	20	2,730	3,580	4,530	5,840	7,190	7,990	9,350
	25	3,520	4,480	5,860	7,190	9,120	10,720	12,100
	30	3,960	5,340	6,490	8,600	10,270	12,550	14,810

■数量スライド価格（[ ! ]1円未満切り捨て）こちら
◦SUJ2相当 D公差g6 D8〜D12

数量区分	標準対応					個別対応
数量区分	小口				大口	大口
数　量	1〜4	5〜12	13〜19	20〜49	50〜100	101～
値引率	基準単価	5％	10％	15％	25%	お見積り
出荷日	通常				＋4日	お見積り

[ ! ]低温黒色クロムメッキ品は51本以上お見積になります。
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口はストーク対応なし。

◦その他

数量区分	標準対応					個別対応
数量区分	小口				大口	大口
数　量	1〜4	5〜12	13〜19	20〜49	50〜100	101～
値引率	基準単価	5％	10％	15％	25%	お見積り
出荷日	通常				＋7日	お見積り

[ ! ]軸径30以上、低温黒色クロムメッキ品は51本以上お見積になります。
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口はストーク対応なし。

納期

日目出荷

				ご注文締切
急	ストークA早割	翌日出荷	300円/1明細行	PM 3:00迄	>>こちら
急	ストークA	翌日出荷	800円/1本	PM 6:00迄	>>こちら

[ ! ]ストークA早割は１明細行当たり一律300円
[ ! ]ストークAは3本以上で１明細行当たり一律2,160円

●低温黒色クロムメッキ品

日目出荷

出荷日については、こちらをご覧ください。

概要・仕様

使用例

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
シャフト　ストレートタイプ
ストレートタイプタイプのシャフト（リニアシャフト・焼入れシャフト・ガイドシャフト・スライドシャフト）です。
ミスミ
シャフト　両端めねじタイプ
両端めねじタイプのシャフト（リニアシャフト・焼入れシャフト・ガイドシャフト・スライドシャフト）です。
ミスミ
シャフト　片端めねじタイプ
片端めねじタイプのシャフト（リニアシャフト・焼入れシャフト・ガイドシャフト・スライドシャフト）です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

シャフト　片端段付おねじタイプ/両端段付おねじタイプのレビュー

4.9平均満足度：4.911件のレビュー

星5
91%
星4
9%
星3
0%
星2
0%
星1
0%

運搬台車の車輪取付用シャフト

満足度：5.02016/09/27

非常に精度よく加工されておりましたので、容易に取り付けることができました。値段も、納期も満足しています。

3人が参考にしています。

継ぎ手として

満足度：5.02023/02/28

以前は弊社で内作していましたがリードタイムやコストを考慮するとミスミさんで購入する方がいいです。

0人が参考にしています。

治具の回転機能に使用

満足度：5.02021/01/27

治具の回転機能に使用治具の回転機構に追加工をして使用しています。種類が豊富で非常に助かります。精度もイイです。

0人が参考にしています。

シャフトの交換

満足度：5.02020/06/30

純正のシャフトが破損してしまったので交換。補修部品が入手できない製品でも寸法を合わせて製作してもらえるので何とかなりま...もっと読む

0人が参考にしています。

軸として

満足度：5.02020/06/23

あまり使わないサイズも少量で買え、ホームセンターなどより安価で助かります。

0人が参考にしています。

11件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品シャフト　片端段付おねじタイプ/両端段付おねじタイプ	【クリーン洗浄品】シャフト　片端段付おねじタイプ/両端段付おねじタイプ	シャフト　片端段付おねじ・片端めねじ	シャフト　両端おねじタイプ	精密シャフト　片端段付・両端めねじ/片端段付・両端めねじスパナ溝付	シャフト　片端おねじタイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目〜	6日目〜	3日目〜	3日目〜	5日目	3日目〜
環境対応	RoHS対応（10物質）	-	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）
特性・用途	該当なし	-	該当なし	該当なし	該当なし	該当なし
軸端形状（左）	おねじ	おねじ	おねじ	おねじ	めねじ	おねじ
軸端部直角度	直角度（0.2）	直角度（0.2）	直角度（0.2）	直角度（0.2）	直角度（0.03）	直角度（0.2）
