５シリーズ（溝幅６ｍｍ）用 アルミフレーム用後入れバネナット【1～100個入り】
- 通常単価(税別)
- 47円～7,076円
- 税込単価
- 52円～7,784円
バネ内蔵により、仮止め機能が付いたアルミフレーム用後入れバネナットです。手で軽...
詳細情報を確認する- 環境対応
- RoHS対応（10物質）
- ナット種類
- 後入れナット
- シリーズ
- ミスミ 5シリーズ（溝幅6mm）
- 機能
- ボールばね付
- 種類
- HFS
- 材質証明書
- 対象
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

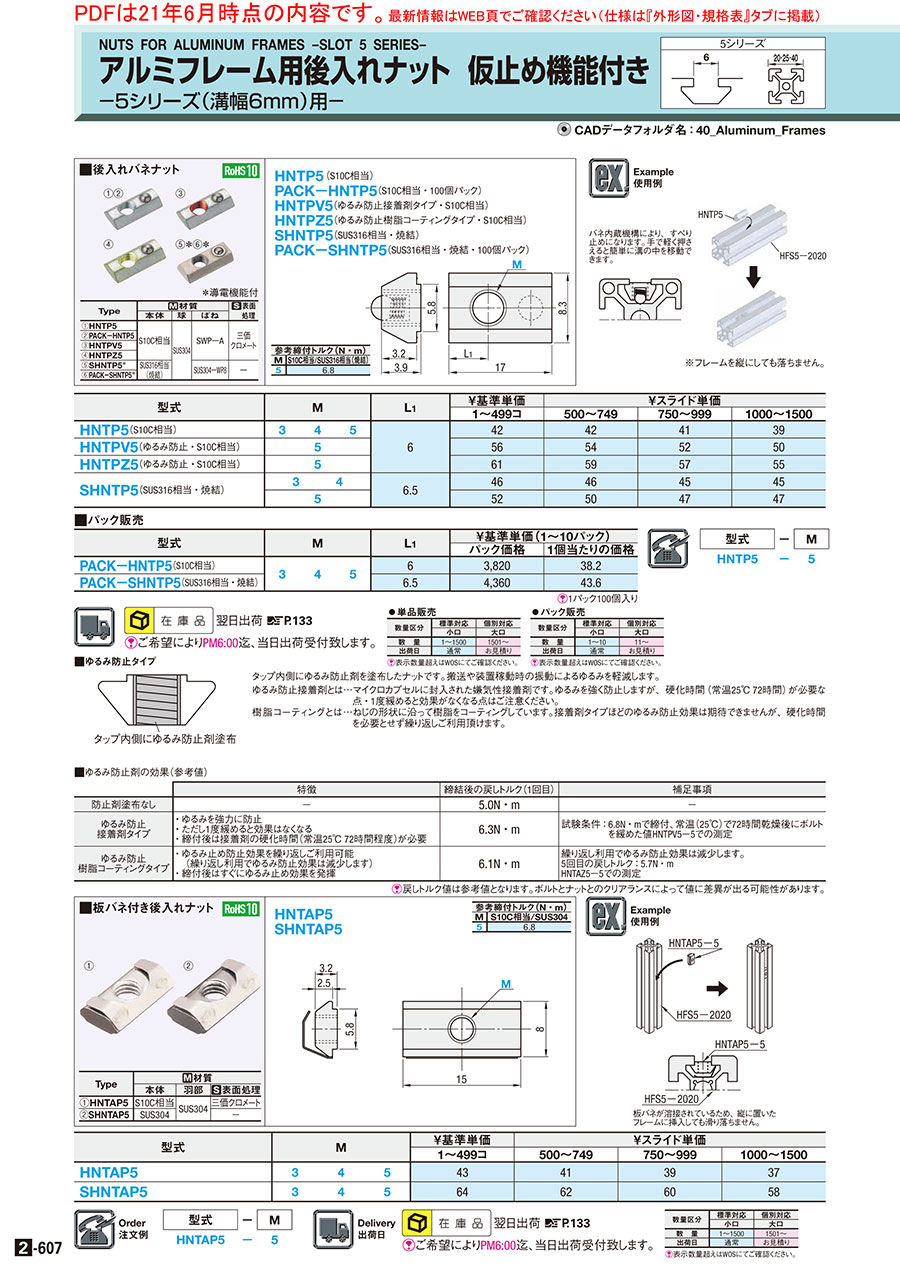

外形図・規格表
単品型式 | パック型式 | |
| HNTP5（S10C相当） HNTPV5（ゆるみ防止接着剤タイプ・S10C相当） HNTPZ5（ゆるみ防止樹脂コーティングタイプ・S10C相当） SHNTP5（SUS316相当・焼結） | PACK−HNTP5（100個パック） PACK−HNTPV5（100個パック） PACK−HNTPZ5（100個パック） PACK−SHNTP5（100個パック） |
| 参考締付トルク（N・m） |  | ||
| M | S10C相当/SUS316相当（焼結） | ||
| 5 | 6.8 | ||
| No | Type | 導電機能 | [ M ]材質 | [ S ]表面処理 | ||
| 本体 | 球 | ばね | ||||
| ① | HNTP5 | - | S10C相当 | SUS304 | SWP−A | 三価 クロメート |
| PACK−HNTP5 | ||||||
| ② | HNTPV5 | - | ||||
| PACK-HNTPV5 | ||||||
| ③ | HNTPZ5 | - | ||||
| PACK-HNTPZ5 | ||||||
| ④ | SHNTP5 | ● | SUS316相当 (焼結) | SUS304−WP8 | − | |
| PACK−SHNTP5 | ||||||
・導電機能付きには、アルミフレーム溝の左右接地面に突起があります。
・後入れタイプなので、アルミフレーム組立後に溝から装着が可能です。
5シリーズ
規格表
| 型式 | − | M |
| HNTP5 | − | 5 |
| PACK-HNTP5 | − | 5 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | M | L1 | ￥基準単価 | ￥スライド単価 | ||||
| 1〜499コ | 500〜749 | 750〜999 | 1000〜1500 | |||||
| HNTP5(S10C相当) | 3 | 4 | 5 | 6 | 45 | 45 | 44 | 42 |
| HNTPV5(ゆるみ防止・S10C相当) | 5 | 60 | 58 | 56 | 54 | |||
| HNTPZ5(ゆるみ防止・S10C相当) | 5 | 65 | 63 | 61 | 59 | |||
| SHNTP5(SUS316相当・焼結) | 3 | 4 | 6.5 | 49 | 49 | 48 | 48 | |
| 5 | 55 | 53 | 50 | 50 | ||||
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | M （並目） | L1 | ￥基準単価(1～10パック) | |||
| パック価格 | 1個当たりの価格 | |||||
| PACK−HNTP5 | 3 | 4 | 5 | 6 | 4,068 | 40.7 |
| PACK-HNTPV | 5 | 6 | 5,655 | 56.6 | ||
| PACK-HNTPZ5 | 5 | 6 | 6,156 | 61.6 | ||
| PACK−SHNTP5 | 3 | 4 | 5 | 6.5 | 4,643 | 46.4 |
仕様・概要
■ゆるみ防止タイプ
- タップ内側にゆるみ防止剤を塗布したナットです。搬送や装置稼動時の振動によるゆるみを軽減します。
- ゆるみ防止接着剤とは…マイクロカプセルに封入された嫌気性接着剤です。ゆるみを強く防止しますが、硬化時間（常温25℃ 72時間）が必要な点・1度緩めると効果がなくなる点はご注意ください。
- 樹脂コーティングとは…ねじの形状に沿って樹脂をコーティングしています。接着剤タイプほどのゆるみ防止効果は期待できませんが、硬化時間を必要とせず繰り返しご利用頂けます。
| 特徴 | 締結後の戻しトルク （1回目） | 補足事項 | |||
|---|---|---|---|---|---|
| 防止剤塗布なし | - | 5.2N・m | - | ||
| ゆるみ防止 接着剤タイプ | ・ゆるみを強力に防止 ・ただし1度緩めると効果はなくなる ・締付後は接着剤の硬化時間（常温25℃ 72時間程度）が必要 | 7.6N・m | 試験条件： 6.8N・mで締付、常温（25℃）で72時間乾燥後にボルトを緩めた値HNTTV5-5での測定 | ||
| ゆるみ防止 樹脂コーティングタイプ | ・ゆるみ止め防止効果を繰り返しご利用可能 （繰り返し利用でゆるみ防止効果は減少します） ・締付後はすぐにゆるみ止め効果を発揮 | 6.5N・m | ・繰り返し利用でゆるみ防止効果は減少します。 ・5回目の戻しトルク：6.2N・m（HNTTZ5-5での測定） | ||
※戻しトルク値は参考値となります。ボルトとナットとのクリアランスによって値に差異が出る可能性があります。
使用例
・本製品は後入れナットです。組立て後に溝から装着可能です。
・フレームを縦にしても落ちません。
・バネ内蔵機構により、すべり止めになります。手で軽く抑えると簡単に溝の中を移動できます。
各種アルミフレームとパネル・ブラケットを取り付けるときのボルト（Mサイズ-L寸法）
| 溝幅 | フレーム角 | 深さh | 対応ナット | フレームに取り付けるパネル・ブラケットの厚さb（mm） | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.8 | 1 | 1.2 | 1.5 | 2 | 3 | 4 | 4.5 | 5 | 6 | 8.2 | 9 | 10 | 12 | 14 | ||||
| 6 | 20 | 6 | 5-3 | M3-6 | M3-8 | M3-10 | M3-12 | M3-15 | M3-18 | |||||||||
| 5-4 | M4-6 | M4-8 | M4-10 | M4-12 | M4-15 | M4-18 | ||||||||||||
| 5-5 | - | M5-8 | M5-10 | M5-12 | M5-15 | M5-18 | ||||||||||||
技術情報
| 参考締付トルク（N・m） | ||
|---|---|---|
| M | S10C相当／SUS316相当（焼結） | |
| 5 | 6.8 | |
選定サポート情報
■先入れ/後入れの違い・ミスミのアルミフレームナットは先入れ用、後入れ用のそれぞれに様々な種類を取り揃えております。用途に応じて使い分けてください。
先入れ：組立前に溝端面より装着します。幅があり、溝内部での遊びが少なくボルト締めが容易です。
後入れ：組立後に溝から装着が可能です。
六角レンチをナットの穴にひっかけ、溝に直角に回すことで取り外せます。
アルミフレーム 総合情報ページ
フレーム / キャップ / 溝カバー
ブラケット / ジョイント / ナット
パネル / フェンスネット
安全柵ユニット
取手 / 蝶番 / 錠
キャスタ / アジャスタ / アンカー
アルミフレームユニット
他アクセサリ
設計手順 / 強度計算 / 組立方法
アルミフレームとは
5シリーズ関連部品
| 商品名 | アルミフレーム | ブラケット | ブラインドジョイント | フレームキャップ | 溝カバー |
|---|---|---|---|---|---|
| 写真 |  |  |  |  |  |
| カタログページ | 5シリーズカタログ | 5シリーズカタログ | 5シリーズカタログ | 5シリーズカタログ | 5シリーズカタログ |
| 商品ページ | こちら | こちら | こちら | こちら | こちら |
| 総合情報ページ | 詳細ページ | 詳細ページ | 詳細ページ | 詳細ページ | 詳細ページ |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
47円 ( 52円 ) | 在庫品1日目当日出荷可能 |
|
47円 ( 52円 ) | 在庫品1日目当日出荷可能 |
|
47円 ( 52円 ) | 在庫品1日目当日出荷可能 |
|
69円 ( 76円 ) | 在庫品1日目当日出荷可能 |
- |
74円 ( 81円 ) | 在庫品1日目当日出荷可能 |
- |
4,251円 ( 4,676円 ) | 在庫品1日目当日出荷可能 |
|
4,251円 ( 4,676円 ) | 在庫品1日目当日出荷可能 |
|
4,251円 ( 4,676円 ) | 在庫品1日目当日出荷可能 |
|
6,499円 ( 7,149円 ) | 在庫品1日目当日出荷可能 |
- |
7,076円 ( 7,784円 ) | 在庫品1日目当日出荷可能 |
- |
4,852円 ( 5,337円 ) | 在庫品1日目当日出荷可能 |
|
4,852円 ( 5,337円 ) | 在庫品1日目当日出荷可能 |
|
4,852円 ( 5,337円 ) | 在庫品1日目当日出荷可能 |
|
51円 ( 56円 ) | 在庫品1日目当日出荷可能 |
|
51円 ( 56円 ) | 在庫品1日目当日出荷可能 |
|
57円 ( 63円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
バネ内蔵により、仮止め機能が付いたアルミフレーム用後入れバネナットです。手で軽く押さえると簡単に溝の中を移動できます。
