丸線コイルスプリング 内径基準タイプ
- 通常単価(税別)
- 257円～1,710円
- 税込単価
- 283円～1,881円
同一径に対してばね定数が一定となるように規格を標準化したシリーズです。
詳細情報を確認するご注意
- 総巻数は規格荷重を満たすため径公差・巻数で調整しています。製造時期により±１巻異なる事があります。
- 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が527型番あります。

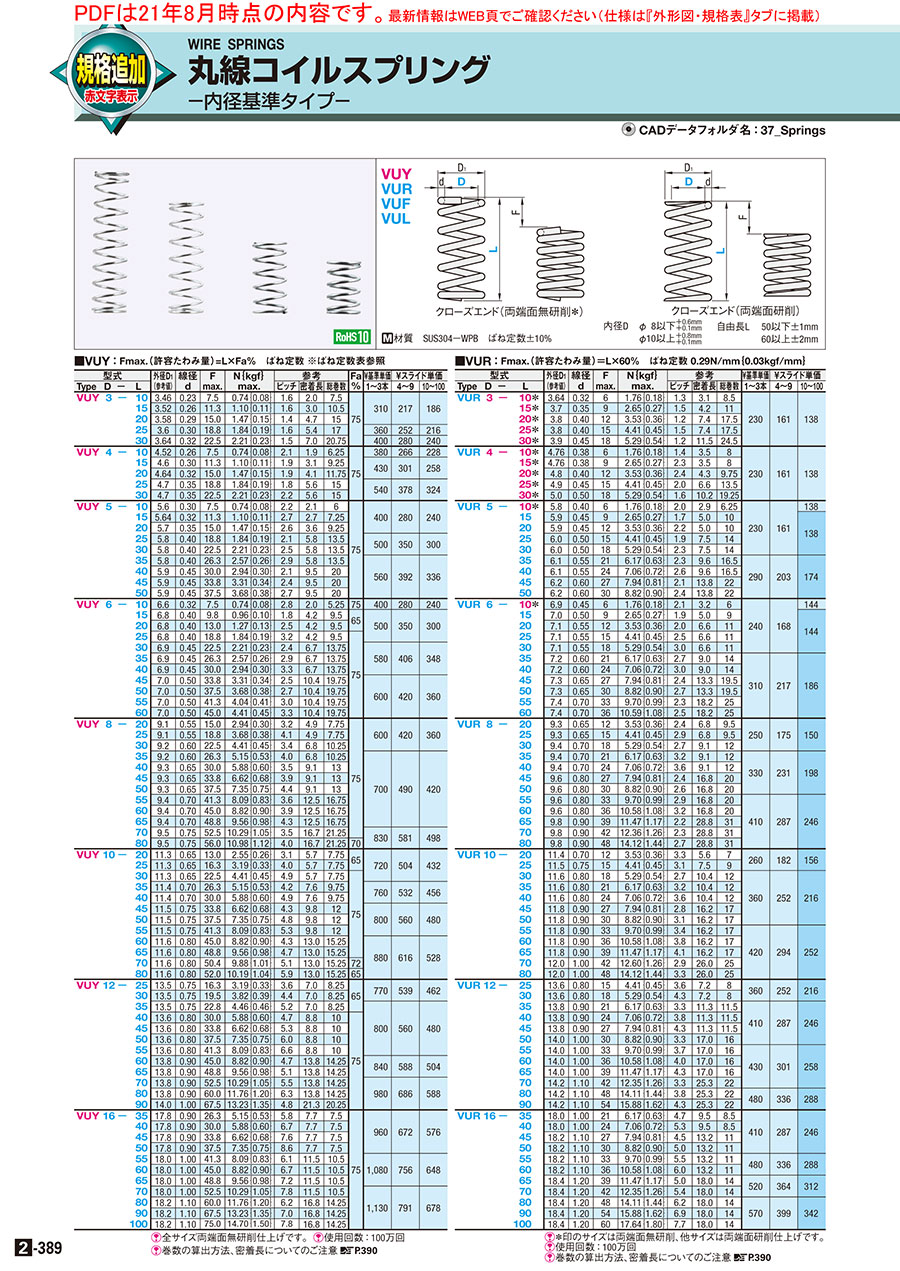

外形図・規格表
外形図
VUY
VUR
VUF
VUL
VUT
VUM
VUH
VUF
VUL
VUT
クローズエンド（両端面無研削＊）
クローズエンド（両端面研削）
公差表
寸法 | 公差（㎜） | |
内径（D） | φ8以下 | ＋0.6 ＋0.1 |
φ10以上 | ＋0.8 ＋0.1 | |
長さ（L） | 50以下 | ±1 |
55以上 | ±2 | |
[ ! ]VUY、VURはすべて両端面無研削、VUM,VUHはすべて両端面研削です。
[ ! ]VUF,VUL,VUTは一部規格が両端面無研削、それ以外は両端面研削です。右記表を参照ください。
[ ! ]VUF,VUL,VUTは一部規格が両端面無研削、それ以外は両端面研削です。右記表を参照ください。
両端面研削表
Type | D | L |
VUF | 3 | 10～30 |
4 | ||
5 | 10～15 | |
6 | 10 |
Type | D | L |
VUL | 3 | 10～20 |
4 | 10～15 |
Type | D | L |
VUT | 3 | 10～20 |
4 | 10 |
製品仕様
[ M ]材質 SUS304−WPB ばね定数 ±10%
[ ! ]使用温度：-10～100℃
[ ! ]使用回数目安：100万回程度（伸び縮み繰り返しの回数）
※上記回数はあくまで目安です。引張方向や使用温度・環境、たわみ量により使用回数は変わります。
使用回数を多くしたい場合は、許容たわみ量（Fmax.）より小さい数値でご使用されることをおすすめいたします。
[ ! ]ステンレス製ばねは加工の影響により磁性を帯びる事がございます。
[ ! ]密着長は参考値です。ロットによって多少のばらつきがあります。また、密着長までたわませて使用すると、ばねが変形したり、
少ない使用回数で破損したりする可能性がございます。必ず許容たわみ量F max.（mm）以下でご使用ください。
巻数の算出方法（参考値)
総巻数＝密着長÷線径（d）－1
有効巻数＝総巻数－2
※巻数は参考値です。ロットによって多少のばらつきがあります。
[ ! ]使用温度：-10～100℃
[ ! ]使用回数目安：100万回程度（伸び縮み繰り返しの回数）
※上記回数はあくまで目安です。引張方向や使用温度・環境、たわみ量により使用回数は変わります。
使用回数を多くしたい場合は、許容たわみ量（Fmax.）より小さい数値でご使用されることをおすすめいたします。
[ ! ]ステンレス製ばねは加工の影響により磁性を帯びる事がございます。
[ ! ]密着長は参考値です。ロットによって多少のばらつきがあります。また、密着長までたわませて使用すると、ばねが変形したり、
少ない使用回数で破損したりする可能性がございます。必ず許容たわみ量F max.（mm）以下でご使用ください。
巻数の算出方法（参考値)
総巻数＝密着長÷線径（d）－1
有効巻数＝総巻数－2
※巻数は参考値です。ロットによって多少のばらつきがあります。
型式表示方法
| 型式 | − | L |
| VUR10 VUM10 | − − | 40 40 |
規格表
■VUY：Fmax.（許容たわみ量）=L×Fa％ ばね定数 ※ばね定数表参照
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ] 全サイズ両端面無研削仕上げです。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 外径D1 | 線径 | F | N｛kgf｝ | 参考 | Fa % | ￥基準単価 | ￥スライド単価 | ||||||
| Type | D | − | L | (参考値) | d | max. | max. | ピッチ | 密着長 | 総巻数 | 1～3本 | 4～9 | 10～100 | |
| VUY | 3 | − | 10 | 3.81 | 0.23 | 7.5 | 0.74｛0.08｝ | 1.6 | 2.0 | 7.5 | 75 | 330 | 228 | 196 |
| 15 | 3.87 | 0.26 | 11.25 | 1.10｛0.11｝ | 1.6 | 3.0 | 10.5 | |||||||
| 20 | 3.93 | 0.29 | 15.0 | 1.47｛0.15｝ | 1.4 | 4.7 | 15 | |||||||
| 25 | 3.95 | 0.30 | 18.75 | 1.84｛0.19｝ | 1.6 | 5.4 | 17 | 380 | 265 | 227 | ||||
| 30 | 3.99 | 0.32 | 22.5 | 2.21｛0.23｝ | 1.5 | 7.0 | 20.75 | 420 | 294 | 252 | ||||
| VUY | 4 | − | 10 | 4.87 | 0.26 | 7.5 | 0.74｛0.08｝ | 2.1 | 1.9 | 6.25 | 75 | 400 | 280 | 240 |
| 15 | 4.95 | 0.30 | 11.25 | 1.10｛0.11｝ | 1.9 | 3.1 | 9.25 | 450 | 317 | 271 | ||||
| 20 | 4.99 | 0.32 | 15.0 | 1.47｛0.15｝ | 1.9 | 4.1 | 11.75 | |||||||
| 25 | 5.05 | 0.35 | 18.75 | 1.84｛0.19｝ | 1.8 | 5.6 | 15 | 570 | 397 | 341 | ||||
| 30 | 5.05 | 0.35 | 22.5 | 2.21｛0.23｝ | 2.2 | 5.6 | 15 | |||||||
| VUY | 5 | − | 10 | 5.95 | 0.30 | 7.5 | 0.74｛0.08｝ | 2.2 | 2.1 | 6 | 75 | 420 | 294 | 252 |
| 15 | 5.99 | 0.32 | 11.25 | 1.10｛0.11｝ | 2.7 | 2.7 | 7.25 | |||||||
| 20 | 6.05 | 0.35 | 15.0 | 1.47｛0.15｝ | 2.6 | 3.6 | 9.25 | |||||||
| 25 | 6.15 | 0.40 | 18.75 | 1.84｛0.19｝ | 2.1 | 5.8 | 13.5 | 530 | 368 | 315 | ||||
| 30 | 6.15 | 0.40 | 22.5 | 2.21｛0.23｝ | 2.5 | 5.8 | 13.5 | |||||||
| 35 | 6.15 | 0.40 | 26.25 | 2.57｛0.26｝ | 2.9 | 5.8 | 13.5 | 590 | 412 | 353 | ||||
| 40 | 6.25 | 0.45 | 30.0 | 2.94｛0.30｝ | 2.1 | 9.5 | 20 | |||||||
| 45 | 6.25 | 0.45 | 33.75 | 3.31｛0.34｝ | 2.4 | 9.5 | 20 | |||||||
| 50 | 6.25 | 0.45 | 37.5 | 3.68｛0.38｝ | 2.7 | 9.5 | 20 | |||||||
| VUY | 6 | − | 10 | 6.95 | 0.32 | 7.5 | 0.74｛0.08｝ | 2.8 | 2.0 | 5.25 | 75 | 420 | 294 | 252 |
| 15 | 7.15 | 0.40 | 9.75 | 0.96｛0.10｝ | 1.8 | 4.2 | 9.5 | 65 | 530 | 368 | 315 | |||
| 20 | 7.15 | 0.40 | 13.0 | 1.27｛0.13｝ | 2.5 | 4.2 | 9.5 | |||||||
| 25 | 7.15 | 0.40 | 18.75 | 1.84｛0.19｝ | 3.2 | 4.2 | 9.5 | 75 | ||||||
| 30 | 7.25 | 0.45 | 22.5 | 2.21｛0.23｝ | 2.4 | 6.7 | 13.75 | 610 | 427 | 366 | ||||
| 35 | 7.25 | 0.45 | 26.25 | 2.57｛0.26｝ | 2.9 | 6.7 | 13.75 | |||||||
| 40 | 7.25 | 0.45 | 30.0 | 2.94｛0.30｝ | 3.3 | 6.7 | 13.75 | |||||||
| 45 | 7.35 | 0.50 | 33.75 | 3.31｛0.34｝ | 2.5 | 10.4 | 19.75 | 630 | 441 | 378 | ||||
| 50 | 7.35 | 0.50 | 37.5 | 3.68｛0.38｝ | 2.7 | 10.4 | 19.75 | |||||||
| 55 | 7.35 | 0.50 | 41.25 | 4.04｛0.41｝ | 3.0 | 10.4 | 19.75 | |||||||
| 60 | 7.35 | 0.50 | 45.0 | 4.41｛0.45｝ | 3.3 | 10.4 | 19.75 | |||||||
| VUY | 8 | − | 20 | 9.45 | 0.55 | 15.0 | 2.94｛0.30｝ | 3.2 | 4.9 | 7.75 | 75 | 630 | 441 | 378 |
| 25 | 9.45 | 0.55 | 18.75 | 3.68｛0.38｝ | 4.1 | 4.9 | 7.75 | |||||||
| 30 | 9.55 | 0.60 | 22.5 | 4.41｛0.45｝ | 3.4 | 6.8 | 10.25 | |||||||
| 35 | 9.55 | 0.60 | 26.25 | 5.15｛0.53｝ | 4.0 | 6.8 | 10.25 | 740 | 515 | 441 | ||||
| 40 | 9.65 | 0.65 | 30.0 | 5.88｛0.60｝ | 3.5 | 9.1 | 13 | |||||||
| 45 | 9.65 | 0.65 | 33.75 | 6.62｛0.68｝ | 3.9 | 9.1 | 13 | |||||||
| 50 | 9.65 | 0.65 | 37.5 | 7.35｛0.75｝ | 4.4 | 9.1 | 13 | |||||||
| 55 | 9.75 | 0.70 | 41.25 | 8.09｛0.83｝ | 3.6 | 12.5 | 16.75 | |||||||
| 60 | 9.75 | 0.70 | 45.0 | 8.82｛0.90｝ | 3.9 | 12.5 | 16.75 | |||||||
| 65 | 9.75 | 0.70 | 48.75 | 9.56｛0.98｝ | 4.3 | 12.5 | 16.75 | |||||||
| 70 | 9.85 | 0.75 | 52.5 | 10.29｛1.05｝ | 3.5 | 16.7 | 21.25 | 870 | 611 | 523 | ||||
| 80 | 9.85 | 0.75 | 56.0 | 10.98｛1.12｝ | 4.0 | 16.7 | 21.25 | 70 | ||||||
| VUY | 10 | − | 20 | 11.75 | 0.65 | 13.0 | 2.55｛0.26｝ | 3.1 | 5.7 | 7.75 | 65 | 760 | 530 | 454 |
| 25 | 11.75 | 0.65 | 16.25 | 3.19｛0.33｝ | 4.0 | 5.7 | 7.75 | |||||||
| 30 | 11.75 | 0.65 | 22.5 | 4.41｛0.45｝ | 4.9 | 5.7 | 7.75 | 75 | ||||||
| 35 | 11.85 | 0.70 | 26.25 | 5.15｛0.53｝ | 4.2 | 7.6 | 9.75 | 800 | 559 | 479 | ||||
| 40 | 11.85 | 0.70 | 30.0 | 5.88｛0.60｝ | 4.9 | 7.6 | 9.75 | |||||||
| 45 | 11.95 | 0.75 | 33.75 | 6.62｛0.68｝ | 4.3 | 9.8 | 12 | 840 | 588 | 504 | ||||
| 50 | 11.95 | 0.75 | 37.5 | 7.35｛0.75｝ | 4.8 | 9.8 | 12 | |||||||
| 55 | 11.95 | 0.75 | 41.25 | 8.09｛0.83｝ | 5.3 | 9.8 | 12 | |||||||
| 60 | 12.05 | 0.80 | 45.0 | 8.82｛0.90｝ | 4.3 | 13.0 | 15.25 | 920 | 647 | 555 | ||||
| 65 | 12.05 | 0.80 | 48.75 | 9.56｛0.98｝ | 4.7 | 13.0 | 15.25 | |||||||
| 70 | 12.05 | 0.80 | 50.4 | 9.88｛1.01｝ | 5.1 | 13.0 | 15.25 | 72 | ||||||
| 80 | 12.05 | 0.80 | 52.0 | 10.19｛1.04｝ | 5.9 | 13.0 | 15.25 | 65 | ||||||
| VUY | 12 | − | 25 | 13.95 | 0.75 | 16.25 | 3.19｛0.33｝ | 3.6 | 7.0 | 8.25 | 65 | 810 | 566 | 486 |
| 30 | 13.95 | 0.75 | 19.5 | 3.82｛0.39｝ | 4.4 | 7.0 | 8.25 | |||||||
| 35 | 13.95 | 0.75 | 22.75 | 4.46｛0.46｝ | 5.2 | 7.0 | 8.25 | 840 | 588 | 504 | ||||
| 40 | 14.05 | 0.80 | 30.0 | 5.88｛0.60｝ | 4.7 | 8.8 | 10 | 75 | ||||||
| 45 | 14.05 | 0.80 | 33.75 | 6.62｛0.68｝ | 5.3 | 8.8 | 10 | |||||||
| 50 | 14.05 | 0.80 | 37.5 | 7.35｛0.75｝ | 6.0 | 8.8 | 10 | |||||||
| 55 | 14.05 | 0.80 | 41.25 | 8.09｛0.83｝ | 6.6 | 8.8 | 10 | |||||||
| 60 | 14.25 | 0.90 | 45.0 | 8.82｛0.90｝ | 4.7 | 13.8 | 14.25 | 880 | 618 | 530 | ||||
| 65 | 14.25 | 0.90 | 48.75 | 9.56｛0.98｝ | 5.1 | 13.8 | 14.25 | |||||||
| 70 | 14.25 | 0.90 | 52.5 | 10.29｛1.05｝ | 5.5 | 13.8 | 14.25 | 1,030 | 721 | 618 | ||||
| 80 | 14.25 | 0.90 | 60.0 | 11.76｛1.20｝ | 6.3 | 13.8 | 14.25 | |||||||
| 90 | 14.45 | 1.00 | 67.5 | 13.23｛1.35｝ | 4.8 | 21.3 | 20.25 | |||||||
| VUY | 16 | − | 35 | 18.25 | 0.90 | 26.25 | 5.15｛0.53｝ | 5.8 | 7.7 | 7.5 | 75 | 1,010 | 706 | 605 |
| 40 | 18.25 | 0.90 | 30.0 | 5.88｛0.60｝ | 6.7 | 7.7 | 7.5 | |||||||
| 45 | 18.25 | 0.90 | 33.75 | 6.62｛0.68｝ | 7.6 | 7.7 | 7.5 | |||||||
| 50 | 18.25 | 0.90 | 37.5 | 7.35｛0.75｝ | 8.6 | 7.7 | 7.5 | |||||||
| 55 | 18.45 | 1.00 | 41.25 | 8.09｛0.83｝ | 6.1 | 11.5 | 10.5 | 1,130 | 794 | 681 | ||||
| 60 | 18.45 | 1.00 | 45.0 | 8.82｛0.90｝ | 6.7 | 11.5 | 10.5 | |||||||
| 65 | 18.45 | 1.00 | 48.75 | 9.56｛0.98｝ | 7.2 | 11.5 | 10.5 | |||||||
| 70 | 18.45 | 1.00 | 52.5 | 10.29｛1.05｝ | 7.8 | 11.5 | 10.5 | 1,190 | 831 | 712 | ||||
| 80 | 18.65 | 1.10 | 60.0 | 11.76｛1.20｝ | 6.2 | 16.8 | 14.25 | |||||||
| 90 | 18.65 | 1.10 | 67.5 | 13.23｛1.35｝ | 7.0 | 16.8 | 14.25 | |||||||
| 100 | 18.65 | 1.10 | 75.0 | 14.70｛1.50｝ | 7.8 | 16.8 | 14.25 | |||||||
■VUR：Fmax.（許容たわみ量）＝L×60％ ばね定数 0.29N/mm｛0.03kgf/mm｝
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]全サイズ両端面無研削仕上げです。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 外径D1 | 線径 | F | N｛kgf｝ | 参考 | ￥基準単価 | ￥スライド単価 | |||||||
| Type | D | − | L | (参考値) | d | max. | max. | ピッチ | 密着長 | 総巻数 | 1〜3本 | 4〜9 | 10〜100 | |
| VUR | 3 | − | 10 | 3.99 | 0.32 | 6 | 1.76 | ｛0.18｝ | 1.3 | 3.1 | 8.5 | 240 | 170 | 145 |
| 15 | 4.05 | 0.35 | 9 | 2.65 | ｛0.27｝ | 1.5 | 4.2 | 11 | ||||||
| 20 | 4.15 | 0.40 | 12 | 3.53 | ｛0.36｝ | 1.2 | 7.4 | 17.5 | ||||||
| 25 | 4.15 | 0.40 | 15 | 4.41 | ｛0.45｝ | 1.5 | 7.4 | 17.5 | ||||||
| 30 | 4.25 | 0.45 | 18 | 5.29 | ｛0.54｝ | 1.2 | 11.5 | 24.5 | ||||||
| VUR | 4 | − | 10 | 5.11 | 0.38 | 6 | 1.76 | ｛0.18｝ | 1.4 | 3.5 | 8 | 240 | 170 | 145 |
| 15 | 5.11 | 0.38 | 9 | 2.65 | ｛0.27｝ | 2.3 | 3.5 | 8 | ||||||
| 20 | 5.15 | 0.40 | 12 | 3.53 | ｛0.36｝ | 2.4 | 4.3 | 9.75 | ||||||
| 25 | 5.25 | 0.45 | 15 | 4.41 | ｛0.45｝ | 2.0 | 6.6 | 13.5 | ||||||
| 30 | 5.35 | 0.50 | 18 | 5.29 | ｛0.54｝ | 1.6 | 10.2 | 19.25 | ||||||
| VUR | 5 | − | 10 | 6.15 | 0.40 | 6 | 1.76 | ｛0.18｝ | 2.0 | 2.9 | 6.25 | 240 | 170 | 145 |
| 15 | 6.25 | 0.45 | 9 | 2.65 | ｛0.27｝ | 1.7 | 5.0 | 10 | 145 | |||||
| 20 | 6.25 | 0.45 | 12 | 3.53 | ｛0.36｝ | 2.2 | 5.0 | 10 | ||||||
| 25 | 6.35 | 0.50 | 15 | 4.41 | ｛0.45｝ | 1.9 | 7.5 | 14 | ||||||
| 30 | 6.35 | 0.50 | 18 | 5.29 | ｛0.54｝ | 2.3 | 7.5 | 14 | ||||||
| 35 | 6.45 | 0.55 | 21 | 6.17 | ｛0.63｝ | 2.3 | 9.6 | 16.5 | 300 | 214 | 183 | |||
| 40 | 6.45 | 0.55 | 24 | 7.06 | ｛0.72｝ | 2.6 | 9.6 | 16.5 | ||||||
| 45 | 6.55 | 0.60 | 27 | 7.94 | ｛0.81｝ | 2.1 | 13.8 | 22 | ||||||
| 50 | 6.55 | 0.60 | 30 | 8.82 | ｛0.90｝ | 2.4 | 13.8 | 22 | ||||||
| VUR | 6 | − | 10 | 7.25 | 0.45 | 6 | 1.76 | ｛0.18｝ | 2.1 | 3.2 | 6 | 250 | 177 | 152 |
| 15 | 7.35 | 0.50 | 9 | 2.65 | ｛0.27｝ | 1.9 | 5.0 | 9 | 152 | |||||
| 20 | 7.45 | 0.55 | 12 | 3.53 | ｛0.36｝ | 2.0 | 6.6 | 11 | ||||||
| 25 | 7.45 | 0.55 | 15 | 4.41 | ｛0.45｝ | 2.5 | 6.6 | 11 | ||||||
| 30 | 7.45 | 0.55 | 18 | 5.29 | ｛0.54｝ | 3.0 | 6.6 | 11 | ||||||
| 35 | 7.55 | 0.60 | 21 | 6.17 | ｛0.63｝ | 2.7 | 9.0 | 14 | 330 | 228 | 196 | |||
| 40 | 7.55 | 0.60 | 24 | 7.06 | ｛0.72｝ | 3.0 | 9.0 | 14 | ||||||
| 45 | 7.65 | 0.65 | 27 | 7.94 | ｛0.81｝ | 2.4 | 13.3 | 19.5 | ||||||
| 50 | 7.65 | 0.65 | 30 | 8.82 | ｛0.90｝ | 2.7 | 13.3 | 19.5 | ||||||
| 55 | 7.75 | 0.70 | 33 | 9.70 | ｛0.99｝ | 2.3 | 18.2 | 25 | ||||||
| 60 | 7.75 | 0.70 | 36 | 10.59 | ｛1.08｝ | 2.5 | 18.2 | 25 | ||||||
| VUR | 8 | − | 20 | 9.65 | 0.65 | 12 | 3.53 | ｛0.36｝ | 2.4 | 6.8 | 9.5 | 260 | 184 | 158 |
| 25 | 9.65 | 0.65 | 15 | 4.41 | ｛0.45｝ | 2.9 | 6.8 | 9.5 | ||||||
| 30 | 9.75 | 0.70 | 18 | 5.29 | ｛0.54｝ | 2.7 | 9.1 | 12 | ||||||
| 35 | 9.75 | 0.70 | 21 | 6.17 | ｛0.63｝ | 3.2 | 9.1 | 12 | 350 | 243 | 208 | |||
| 40 | 9.75 | 0.70 | 24 | 7.06 | ｛0.72｝ | 3.6 | 9.1 | 12 | ||||||
| 45 | 9.95 | 0.80 | 27 | 7.94 | ｛0.81｝ | 2.4 | 16.8 | 20 | ||||||
| 50 | 9.95 | 0.80 | 30 | 8.82 | ｛0.90｝ | 2.6 | 16.8 | 20 | ||||||
| 55 | 9.95 | 0.80 | 33 | 9.70 | ｛0.99｝ | 2.9 | 16.8 | 20 | 430 | 302 | 259 | |||
| 60 | 9.95 | 0.80 | 36 | 10.58 | ｛1.08｝ | 3.2 | 16.8 | 20 | ||||||
| 65 | 10.15 | 0.90 | 39 | 11.47 | ｛1.17｝ | 2.2 | 28.8 | 31 | ||||||
| 70 | 10.15 | 0.90 | 42 | 12.36 | ｛1.26｝ | 2.3 | 28.8 | 31 | ||||||
| 80 | 10.15 | 0.90 | 48 | 14.12 | ｛1.44｝ | 2.7 | 28.8 | 31 | ||||||
| VUR | 10 | − | 20 | 11.85 | 0.70 | 12 | 3.53 | ｛0.36｝ | 3.3 | 5.6 | 7 | 270 | 192 | 164 |
| 25 | 11.95 | 0.75 | 15 | 4.41 | ｛0.45｝ | 3.1 | 7.5 | 9 | ||||||
| 30 | 12.05 | 0.80 | 18 | 5.29 | ｛0.54｝ | 2.7 | 10.4 | 12 | 380 | 265 | 227 | |||
| 35 | 12.05 | 0.80 | 21 | 6.17 | ｛0.63｝ | 3.2 | 10.4 | 12 | ||||||
| 40 | 12.05 | 0.80 | 24 | 7.06 | ｛0.72｝ | 3.6 | 10.4 | 12 | ||||||
| 45 | 12.25 | 0.90 | 27 | 7.94 | ｛0.81｝ | 2.8 | 16.2 | 17 | ||||||
| 50 | 12.25 | 0.90 | 30 | 8.82 | ｛0.90｝ | 3.1 | 16.2 | 17 | ||||||
| 55 | 12.25 | 0.90 | 33 | 9.70 | ｛0.99｝ | 3.4 | 16.2 | 17 | 440 | 309 | 265 | |||
| 60 | 12.25 | 0.90 | 36 | 10.58 | ｛1.08｝ | 3.8 | 16.2 | 17 | ||||||
| 65 | 12.25 | 0.90 | 39 | 11.47 | ｛1.17｝ | 4.1 | 16.2 | 17 | ||||||
| 70 | 12.45 | 1.00 | 42 | 12.60 | ｛1.26｝ | 2.9 | 26.0 | 25 | ||||||
| 80 | 12.45 | 1.00 | 48 | 14.12 | ｛1.44｝ | 3.3 | 26.0 | 25 | ||||||
| VUR | 12 | − | 25 | 14.05 | 0.80 | 15 | 4.41 | ｛0.45｝ | 3.6 | 7.2 | 8 | 380 | 265 | 227 |
| 30 | 14.05 | 0.80 | 18 | 5.29 | ｛0.54｝ | 4.3 | 7.2 | 8 | ||||||
| 35 | 14.25 | 0.90 | 21 | 6.17 | ｛0.63｝ | 3.3 | 11.3 | 11.5 | 430 | 302 | 259 | |||
| 40 | 14.25 | 0.90 | 24 | 7.06 | ｛0.72｝ | 3.8 | 11.3 | 11.5 | ||||||
| 45 | 14.25 | 0.90 | 27 | 7.94 | ｛0.81｝ | 4.3 | 11.3 | 11.5 | ||||||
| 50 | 14.45 | 1.00 | 30 | 8.82 | ｛0.90｝ | 3.3 | 17.0 | 16 | ||||||
| 55 | 14.45 | 1.00 | 33 | 9.70 | ｛0.99｝ | 3.7 | 17.0 | 16 | 450 | 317 | 271 | |||
| 60 | 14.45 | 1.00 | 36 | 10.58 | ｛1.08｝ | 4.0 | 17.0 | 16 | ||||||
| 65 | 14.45 | 1.00 | 39 | 11.47 | ｛1.17｝ | 4.3 | 17.0 | 16 | ||||||
| 70 | 14.65 | 1.10 | 42 | 12.35 | ｛1.26｝ | 3.3 | 25.3 | 22 | ||||||
| 80 | 14.65 | 1.10 | 48 | 14.11 | ｛1.44｝ | 3.8 | 25.3 | 22 | 500 | 353 | 303 | |||
| 90 | 14.65 | 1.10 | 54 | 15.88 | ｛1.62｝ | 4.3 | 25.3 | 22 | ||||||
| VUR | 16 | − | 35 | 18.45 | 1.00 | 21 | 6.17 | ｛0.63｝ | 4.7 | 9.5 | 8.5 | 430 | 302 | 259 |
| 40 | 18.45 | 1.00 | 24 | 7.06 | ｛0.72｝ | 5.3 | 9.5 | 8.5 | ||||||
| 45 | 18.65 | 1.10 | 27 | 7.94 | ｛0.81｝ | 4.5 | 13.2 | 11 | ||||||
| 50 | 18.65 | 1.10 | 30 | 8.82 | ｛0.90｝ | 5.0 | 13.2 | 11 | ||||||
| 55 | 18.65 | 1.10 | 33 | 9.70 | ｛0.99｝ | 5.5 | 13.2 | 11 | 500 | 353 | 303 | |||
| 60 | 18.65 | 1.10 | 36 | 10.58 | ｛1.08｝ | 6.0 | 13.2 | 11 | ||||||
| 65 | 18.85 | 1.20 | 39 | 11.47 | ｛1.17｝ | 5.0 | 18.0 | 14 | 550 | 383 | 328 | |||
| 70 | 18.85 | 1.20 | 42 | 12.35 | ｛1.26｝ | 5.4 | 18.0 | 14 | ||||||
| 80 | 18.85 | 1.20 | 48 | 14.11 | ｛1.44｝ | 6.2 | 18.0 | 14 | 600 | 419 | 360 | |||
| 90 | 18.85 | 1.20 | 54 | 15.88 | ｛1.62｝ | 6.9 | 18.0 | 14 | ||||||
| 100 | 18.85 | 1.20 | 60 | 17.64 | ｛1.80｝ | 7.7 | 18.0 | 14 | ||||||
■VUF：Fmax.（許容たわみ量）＝L×45％ ばね定数 0.49N/mm｛0.05kgf/mm｝
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ] ＊印のサイズは両端面無研削、他サイズは両端面研削仕上げです。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 外径D1 | 線径 | F | N｛kgf｝ | 参考 | ￥基準単価 | ￥スライド単価 | |||||||
| Type | D | − | L | (参考値) | d | max. | max. | ピッチ | 密着長 | 総巻数 | 1〜3本 | 4〜9 | 10〜100 | |
| VUF | 3 | − | 10＊ | 4.05 | 0.35 | 4.5 | 2.21 | ｛0.23｝ | 1.6 | 3.0 | 7.5 | 250 | 177 | 152 |
| 15＊ | 4.15 | 0.40 | 6.75 | 3.31 | ｛0.34｝ | 1.5 | 4.7 | 10.75 | ||||||
| 20＊ | 4.25 | 0.45 | 9.0 | 4.41 | ｛0.45｝ | 1.3 | 7.5 | 15.5 | ||||||
| 25＊ | 4.25 | 0.45 | 11.25 | 5.51 | ｛0.56｝ | 1.7 | 7.5 | 15.5 | ||||||
| 30＊ | 4.35 | 0.50 | 13.5 | 6.62 | ｛0.68｝ | 1.4 | 11.4 | 21.75 | ||||||
| VUF | 4 | − | 10＊ | 5.15 | 0.40 | 4.5 | 2.21 | ｛0.23｝ | 1.9 | 3.0 | 6.5 | 250 | 177 | 152 |
| 15＊ | 5.25 | 0.45 | 6.75 | 3.31 | ｛0.34｝ | 2.0 | 4.4 | 8.75 | ||||||
| 20＊ | 5.35 | 0.50 | 9.0 | 4.41 | ｛0.45｝ | 1.8 | 6.5 | 12 | ||||||
| 25＊ | 5.35 | 0.50 | 11.25 | 5.51 | ｛0.56｝ | 2.3 | 6.5 | 12 | ||||||
| 30＊ | 5.45 | 0.55 | 13.5 | 6.62 | ｛0.68｝ | 1.9 | 9.5 | 16.25 | ||||||
| VUF | 5 | − | 10＊ | 6.35 | 0.50 | 4.5 | 2.21 | ｛0.23｝ | 1.4 | 4.4 | 7.75 | 250 | 175 | 151 |
| 15＊ | 6.35 | 0.50 | 6.75 | 3.33 | ｛0.34｝ | 2.3 | 4.3 | 7.5 | 151 | |||||
| 20＊ | 6.35 | 0.50 | 9.0 | 4.41 | ｛0.45｝ | 3.1 | 4.3 | 7.5 | ||||||
| 25 | 6.55 | 0.60 | 11.25 | 5.49 | ｛0.56｝ | 2.1 | 8.4 | 13 | ||||||
| 30 | 6.55 | 0.60 | 13.5 | 6.57 | ｛0.67｝ | 2.5 | 8.4 | 13 | ||||||
| 35 | 6.55 | 0.60 | 15.75 | 7.64 | ｛0.78｝ | 2.9 | 8.4 | 13 | 320 | 217 | 187 | |||
| 40 | 6.75 | 0.70 | 18.0 | 8.82 | ｛0.90｝ | 1.9 | 16.1 | 22 | ||||||
| 45 | 6.75 | 0.70 | 20.25 | 9.90 | ｛1.01｝ | 2.1 | 16.1 | 22 | ||||||
| 50 | 6.75 | 0.70 | 22.5 | 10.98 | ｛1.12｝ | 2.4 | 16.1 | 22 | ||||||
| VUF | 6 | − | 10＊ | 7.45 | 0.55 | 4.5 | 2.21 | ｛0.23｝ | 1.6 | 4.4 | 7 | 260 | 186 | 159 |
| 15 | 7.55 | 0.60 | 6.75 | 3.33 | ｛0.34｝ | 1.9 | 6.0 | 9 | 159 | |||||
| 20 | 7.55 | 0.60 | 9.0 | 4.41 | ｛0.45｝ | 2.5 | 6.0 | 9 | ||||||
| 25 | 7.55 | 0.60 | 11.25 | 5.49 | ｛0.56｝ | 3.1 | 6.0 | 9 | ||||||
| 30 | 7.55 | 0.60 | 13.5 | 6.57 | ｛0.67｝ | 3.8 | 6.0 | 9 | ||||||
| 35 | 7.75 | 0.70 | 15.75 | 7.64 | ｛0.78｝ | 2.7 | 10.5 | 14 | 330 | 228 | 196 | |||
| 40 | 7.75 | 0.70 | 18.0 | 8.82 | ｛0.90｝ | 3.1 | 10.5 | 14 | ||||||
| 45 | 7.75 | 0.70 | 20.25 | 9.90 | ｛1.01｝ | 3.5 | 10.5 | 14 | ||||||
| 50 | 7.95 | 0.80 | 22.5 | 10.98 | ｛1.12｝ | 2.4 | 18.4 | 22 | ||||||
| 55 | 7.95 | 0.80 | 24.75 | 12.05 | ｛1.23｝ | 2.6 | 18.4 | 22 | ||||||
| 60 | 7.95 | 0.80 | 27.0 | 13.23 | ｛1.35｝ | 2.9 | 18.4 | 22 | ||||||
| VUF | 8 | − | 20 | 9.75 | 0.70 | 9.0 | 4.41 | ｛0.45｝ | 3.1 | 6.0 | 7.5 | 260 | 186 | 159 |
| 25 | 9.75 | 0.70 | 11.25 | 5.49 | ｛0.56｝ | 3.8 | 6.0 | 7.5 | ||||||
| 30 | 9.75 | 0.70 | 13.5 | 6.57 | ｛0.67｝ | 4.6 | 6.0 | 7.5 | ||||||
| 35 | 9.95 | 0.80 | 15.75 | 7.64 | ｛0.78｝ | 3.3 | 10.0 | 11.5 | 360 | 248 | 216 | |||
| 40 | 9.95 | 0.80 | 18.0 | 8.82 | ｛0.90｝ | 3.8 | 10.0 | 11.5 | ||||||
| 45 | 9.95 | 0.80 | 20.25 | 9.90 | ｛1.01｝ | 4.3 | 10.0 | 11.5 | ||||||
| 50 | 9.95 | 0.80 | 22.5 | 10.98 | ｛1.12｝ | 4.8 | 10.0 | 11.5 | ||||||
| 55 | 10.35 | 1.00 | 24.75 | 12.05 | ｛1.23｝ | 2.5 | 24.0 | 23 | 430 | 312 | 269 | |||
| 60 | 10.35 | 1.00 | 27.0 | 13.23 | ｛1.35｝ | 2.7 | 24.0 | 23 | ||||||
| 65 | 10.35 | 1.00 | 29.25 | 14.31 | ｛1.46｝ | 3.0 | 24.0 | 23 | ||||||
| 70 | 10.35 | 1.00 | 31.5 | 15.39 | ｛1.57｝ | 3.2 | 24.0 | 23 | ||||||
| 80 | 10.35 | 1.00 | 36.0 | 17.64 | ｛1.80｝ | 3.6 | 24.0 | 23 | ||||||
| VUF | 10 | − | 20 | 12.05 | 0.80 | 9.0 | 4.41 | ｛0.45｝ | 3.3 | 6.4 | 7 | 270 | 192 | 164 |
| 25 | 12.05 | 0.80 | 11.25 | 5.49 | ｛0.56｝ | 4.2 | 6.4 | 7 | ||||||
| 30 | 12.05 | 0.80 | 13.5 | 6.57 | ｛0.67｝ | 5.0 | 6.4 | 7 | 380 | 265 | 227 | |||
| 35 | 12.25 | 0.90 | 15.75 | 7.64 | ｛0.78｝ | 3.9 | 9.9 | 10 | ||||||
| 40 | 12.25 | 0.90 | 18.0 | 8.82 | ｛0.90｝ | 4.4 | 9.9 | 10 | ||||||
| 45 | 12.25 | 0.90 | 20.25 | 9.90 | ｛1.01｝ | 5.0 | 9.9 | 10 | ||||||
| 50 | 12.25 | 0.90 | 22.5 | 10.98 | ｛1.12｝ | 5.6 | 9.9 | 10 | ||||||
| 55 | 12.65 | 1.10 | 24.75 | 12.05 | ｛1.23｝ | 3.1 | 21.5 | 18.5 | 460 | 322 | 273 | |||
| 60 | 12.65 | 1.10 | 27.0 | 13.23 | ｛1.35｝ | 3.4 | 21.5 | 18.5 | ||||||
| 65 | 12.65 | 1.10 | 29.25 | 14.31 | ｛1.46｝ | 3.7 | 21.5 | 18.5 | ||||||
| 70 | 12.65 | 1.10 | 31.5 | 15.39 | ｛1.57｝ | 4.0 | 21.5 | 18.5 | ||||||
| 80 | 12.65 | 1.10 | 36.0 | 17.64 | ｛1.80｝ | 4.6 | 21.5 | 18.5 | ||||||
| VUF | 12 | − | 25 | 14.45 | 1.00 | 11.25 | 5.49 | ｛0.56｝ | 3.1 | 10.0 | 9 | 380 | 270 | 233 |
| 30 | 14.45 | 1.00 | 13.5 | 6.57 | ｛0.67｝ | 3.8 | 10.0 | 9 | ||||||
| 35 | 14.45 | 1.00 | 15.75 | 7.64 | ｛0.78｝ | 4.4 | 10.0 | 9 | 430 | 302 | 259 | |||
| 40 | 14.45 | 1.00 | 18.0 | 8.82 | ｛0.90｝ | 5.0 | 10.0 | 9 | ||||||
| 45 | 14.45 | 1.00 | 20.25 | 9.90 | ｛1.01｝ | 5.6 | 10.0 | 9 | ||||||
| 50 | 14.65 | 1.10 | 22.5 | 10.98 | ｛1.12｝ | 4.3 | 14.9 | 12.5 | ||||||
| 55 | 14.65 | 1.10 | 24.75 | 12.05 | ｛1.23｝ | 4.8 | 14.9 | 12.5 | 460 | 322 | 279 | |||
| 60 | 14.65 | 1.10 | 27.0 | 13.23 | ｛1.35｝ | 5.2 | 14.9 | 12.5 | ||||||
| 65 | 14.65 | 1.10 | 29.25 | 14.31 | ｛1.46｝ | 5.7 | 14.9 | 12.5 | ||||||
| 70 | 14.85 | 1.20 | 31.5 | 15.39 | ｛1.57｝ | 4.4 | 21.6 | 17 | ||||||
| 80 | 14.85 | 1.20 | 36.0 | 17.64 | ｛1.80｝ | 5.0 | 21.6 | 17 | 500 | 354 | 306 | |||
| 90 | 14.85 | 1.20 | 40.5 | 19.80 | ｛2.02｝ | 5.6 | 21.6 | 17 | ||||||
| VUF | 16 | − | 35 | 18.85 | 1.20 | 15.75 | 7.64 | ｛0.78｝ | 4.7 | 11.4 | 8.5 | 430 | 302 | 259 |
| 40 | 18.85 | 1.20 | 18.0 | 8.82 | ｛0.90｝ | 5.3 | 11.4 | 8.5 | ||||||
| 45 | 18.85 | 1.20 | 20.25 | 9.90 | ｛1.01｝ | 6.0 | 11.4 | 8.5 | ||||||
| 50 | 18.85 | 1.20 | 22.5 | 10.98 | ｛1.12｝ | 6.7 | 11.4 | 8.5 | ||||||
| 55 | 19.05 | 1.30 | 24.75 | 12.05 | ｛1.23｝ | 5.2 | 16.3 | 11.5 | 500 | 354 | 306 | |||
| 60 | 19.05 | 1.30 | 27.0 | 13.23 | ｛1.35｝ | 5.7 | 16.3 | 11.5 | ||||||
| 65 | 19.05 | 1.30 | 29.25 | 14.31 | ｛1.46｝ | 6.2 | 16.3 | 11.5 | 550 | 383 | 328 | |||
| 70 | 19.25 | 1.40 | 31.5 | 15.39 | ｛1.57｝ | 5.4 | 21.0 | 14 | ||||||
| 80 | 19.25 | 1.40 | 36.0 | 17.64 | ｛1.80｝ | 6.2 | 21.0 | 14 | 610 | 424 | 364 | |||
| 90 | 19.25 | 1.40 | 40.5 | 19.80 | ｛2.02｝ | 6.9 | 21.0 | 14 | ||||||
| 100 | 19.25 | 1.40 | 45.0 | 22.05 | ｛2.25｝ | 7.7 | 21.0 | 14 | ||||||
■VUL：Fmax.（許容たわみ量）＝L×40％ ばね定数 0.98N/mm｛0.10kgf/mm｝
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ] ＊印のサイズは両端面無研削、他サイズは両端面研削仕上げです。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 外径D1 | 線径 | F | N｛kgf｝ | 参考 | ￥基準単価 | ￥スライド単価 | |||||||
| Type | D | − | L | (参考値) | d | max. | max. | ピッチ | 密着長 | 総巻数 | 1〜3本 | 4〜9 | 10〜100 | |
| VUL | 3 | − | 10＊ | 4.25 | 0.45 | 4 | 3.92 | ｛0.40｝ | 1.2 | 4.5 | 9 | 260 | 184 | 158 |
| 15＊ | 4.35 | 0.50 | 6 | 5.88 | ｛0.60｝ | 1.3 | 6.7 | 12.3 | ||||||
| 20＊ | 4.35 | 0.50 | 8 | 7.84 | ｛0.80｝ | 1.8 | 6.7 | 12.3 | ||||||
| 25 | 4.55 | 0.60 | 10 | 9.80 | ｛1.00｝ | 1.2 | 13.7 | 21.8 | ||||||
| 30 | 4.55 | 0.60 | 12 | 11.76 | ｛1.20｝ | 1.4 | 13.7 | 21.8 | ||||||
| VUL | 4 | − | 10＊ | 5.35 | 0.50 | 4 | 3.92 | ｛0.40｝ | 1.7 | 4.0 | 7 | 260 | 184 | 158 |
| 15＊ | 5.45 | 0.55 | 6 | 5.88 | ｛0.60｝ | 1.8 | 5.7 | 9.3 | ||||||
| 20 | 5.55 | 0.60 | 8 | 7.84 | ｛0.80｝ | 1.8 | 7.8 | 12 | ||||||
| 25 | 5.55 | 0.60 | 10 | 9.80 | ｛1.00｝ | 2.3 | 7.8 | 12 | ||||||
| 30 | 5.65 | 0.65 | 12 | 11.76 | ｛1.20｝ | 2.1 | 10.6 | 15.3 | ||||||
| VUL | 5 | − | 10 | 6.55 | 0.60 | 4 | 3.92 | ｛0.40｝ | 1.7 | 4.8 | 7 | 260 | 186 | 159 |
| 15 | 6.55 | 0.60 | 6 | 5.88 | ｛0.60｝ | 2.5 | 4.8 | 7 | 159 | |||||
| 20 | 6.55 | 0.60 | 8 | 7.84 | ｛0.80｝ | 3.3 | 4.8 | 7 | ||||||
| 25 | 6.75 | 0.70 | 10 | 9.80 | ｛1.00｝ | 2.3 | 9.1 | 12 | ||||||
| 30 | 6.75 | 0.70 | 12 | 11.76 | ｛1.20｝ | 2.7 | 9.1 | 12 | ||||||
| 35 | 6.75 | 0.70 | 14 | 13.72 | ｛1.40｝ | 3.2 | 9.1 | 12 | 330 | 228 | 196 | |||
| 40 | 6.95 | 0.80 | 16 | 15.68 | ｛1.60｝ | 2.2 | 16.0 | 19 | ||||||
| 45 | 6.95 | 0.80 | 18 | 17.64 | ｛1.80｝ | 2.5 | 16.0 | 19 | ||||||
| 50 | 6.95 | 0.80 | 20 | 19.60 | ｛2.00｝ | 2.8 | 16.0 | 19 | ||||||
| VUL | 6 | − | 10 | 7.65 | 0.65 | 4 | 3.92 | ｛0.40｝ | 1.8 | 5.1 | 6.8 | 270 | 197 | 170 |
| 15 | 7.75 | 0.70 | 6 | 5.88 | ｛0.60｝ | 2.1 | 6.3 | 8 | 170 | |||||
| 20 | 7.75 | 0.70 | 8 | 7.84 | ｛0.80｝ | 2.9 | 6.3 | 8 | ||||||
| 25 | 7.95 | 0.80 | 10 | 9.80 | ｛1.00｝ | 2.3 | 10.4 | 12 | ||||||
| 30 | 7.95 | 0.80 | 12 | 11.76 | ｛1.20｝ | 2.7 | 10.4 | 12 | ||||||
| 35 | 7.95 | 0.80 | 14 | 13.72 | ｛1.40｝ | 3.2 | 10.4 | 12 | 340 | 239 | 206 | |||
| 40 | 8.15 | 0.90 | 16 | 15.68 | ｛1.60｝ | 2.5 | 16.2 | 17 | ||||||
| 45 | 8.15 | 0.90 | 18 | 17.64 | ｛1.80｝ | 2.8 | 16.2 | 17 | ||||||
| 50 | 8.15 | 0.90 | 20 | 19.60 | ｛2.00｝ | 3.1 | 16.2 | 17 | ||||||
| 55 | 8.15 | 0.90 | 22 | 21.56 | ｛2.20｝ | 3.4 | 16.2 | 17 | ||||||
| 60 | 8.15 | 0.90 | 24 | 23.52 | ｛2.40｝ | 3.8 | 16.2 | 17 | ||||||
| VUL | 8 | − | 20 | 10.15 | 0.90 | 8 | 7.84 | ｛0.80｝ | 2.4 | 9.5 | 9.5 | 270 | 197 | 170 |
| 25 | 10.15 | 0.90 | 10 | 9.80 | ｛1.00｝ | 2.9 | 9.5 | 9.5 | ||||||
| 30 | 10.35 | 1.00 | 12 | 11.76 | ｛1.20｝ | 2.5 | 14.0 | 13 | ||||||
| 35 | 10.35 | 1.00 | 14 | 13.72 | ｛1.40｝ | 2.9 | 14.0 | 13 | 370 | 260 | 227 | |||
| 40 | 10.35 | 1.00 | 16 | 15.68 | ｛1.60｝ | 3.3 | 14.0 | 13 | ||||||
| 45 | 10.35 | 1.00 | 18 | 17.64 | ｛1.80｝ | 3.8 | 14.0 | 13 | ||||||
| 50 | 10.35 | 1.00 | 20 | 19.60 | ｛2.00｝ | 4.2 | 14.0 | 13 | ||||||
| 55 | 10.35 | 1.00 | 22 | 21.56 | ｛2.20｝ | 4.6 | 14.0 | 13 | 440 | 323 | 280 | |||
| 60 | 10.75 | 1.20 | 24 | 23.52 | ｛2.40｝ | 2.7 | 28.8 | 23 | ||||||
| 65 | 10.75 | 1.20 | 26 | 25.48 | ｛2.60｝ | 3.0 | 28.8 | 23 | ||||||
| 70 | 10.75 | 1.20 | 28 | 27.44 | ｛2.80｝ | 3.2 | 28.8 | 23 | ||||||
| 80 | 10.75 | 1.20 | 32 | 31.36 | ｛3.20｝ | 3.6 | 28.8 | 23 | ||||||
| VUL | 10 | − | 20 | 12.45 | 1.00 | 8 | 7.84 | ｛0.80｝ | 3.1 | 8.5 | 7.5 | 380 | 270 | 233 |
| 25 | 12.45 | 1.00 | 10 | 9.80 | ｛1.00｝ | 3.8 | 8.5 | 7.5 | ||||||
| 30 | 12.65 | 1.10 | 12 | 11.76 | ｛1.20｝ | 3.2 | 12.7 | 10.5 | 390 | 281 | 243 | |||
| 35 | 12.65 | 1.10 | 14 | 13.72 | ｛1.40｝ | 3.7 | 12.7 | 10.5 | ||||||
| 40 | 12.65 | 1.10 | 16 | 15.68 | ｛1.60｝ | 4.2 | 12.7 | 10.5 | ||||||
| 45 | 12.65 | 1.10 | 18 | 17.64 | ｛1.80｝ | 4.7 | 12.7 | 10.5 | ||||||
| 50 | 12.65 | 1.10 | 20 | 19.60 | ｛2.00｝ | 5.3 | 12.7 | 10.5 | ||||||
| 55 | 13.05 | 1.30 | 22 | 21.56 | ｛2.20｝ | 3.1 | 25.4 | 18.5 | 470 | 333 | 285 | |||
| 60 | 13.05 | 1.30 | 24 | 23.52 | ｛2.40｝ | 3.4 | 25.4 | 18.5 | ||||||
| 65 | 13.05 | 1.30 | 26 | 25.48 | ｛2.60｝ | 3.7 | 25.4 | 18.5 | ||||||
| 70 | 13.05 | 1.30 | 28 | 27.44 | ｛2.80｝ | 4.0 | 25.4 | 18.5 | ||||||
| 80 | 13.05 | 1.30 | 32 | 31.36 | ｛3.20｝ | 4.6 | 25.4 | 18.5 | ||||||
| VUL | 12 | − | 25 | 14.85 | 1.20 | 10 | 9.80 | ｛1.00｝ | 2.9 | 12.6 | 9.5 | 390 | 281 | 243 |
| 30 | 14.85 | 1.20 | 12 | 11.76 | ｛1.20｝ | 3.5 | 12.6 | 9.5 | ||||||
| 35 | 14.85 | 1.20 | 14 | 13.72 | ｛1.40｝ | 4.1 | 12.6 | 9.5 | 430 | 323 | 275 | |||
| 40 | 14.85 | 1.20 | 16 | 15.68 | ｛1.60｝ | 4.7 | 12.6 | 9.5 | ||||||
| 45 | 14.85 | 1.20 | 18 | 17.64 | ｛1.80｝ | 5.3 | 12.6 | 9.5 | ||||||
| 50 | 14.85 | 1.20 | 20 | 19.60 | ｛2.00｝ | 5.9 | 12.6 | 9.5 | ||||||
| 55 | 15.25 | 1.40 | 22 | 21.56 | ｛2.20｝ | 4.1 | 21.7 | 14.5 | 510 | 365 | 317 | |||
| 60 | 15.25 | 1.40 | 24 | 23.52 | ｛2.40｝ | 4.4 | 21.7 | 14.5 | ||||||
| 65 | 15.25 | 1.40 | 26 | 25.48 | ｛2.60｝ | 4.8 | 21.7 | 14.5 | ||||||
| 70 | 15.25 | 1.40 | 28 | 27.44 | ｛2.80｝ | 5.2 | 21.7 | 14.5 | ||||||
| 80 | 15.25 | 1.40 | 32 | 31.36 | ｛3.20｝ | 5.9 | 21.7 | 14.5 | 530 | 375 | 327 | |||
| 90 | 15.25 | 1.40 | 36 | 35.28 | ｛3.60｝ | 6.7 | 21.7 | 14.5 | ||||||
| VUL | 16 | − | 35 | 19.45 | 1.50 | 14 | 13.72 | ｛1.40｝ | 4.1 | 15.8 | 9.5 | 450 | 333 | 290 |
| 40 | 19.45 | 1.50 | 16 | 15.68 | ｛1.60｝ | 4.7 | 15.8 | 9.5 | ||||||
| 45 | 19.45 | 1.50 | 18 | 17.64 | ｛1.80｝ | 5.3 | 15.8 | 9.5 | ||||||
| 50 | 19.45 | 1.50 | 20 | 19.60 | ｛2.00｝ | 5.9 | 15.8 | 9.5 | ||||||
| 55 | 19.85 | 1.70 | 22 | 21.56 | ｛2.20｝ | 4.4 | 24.7 | 13.5 | 550 | 383 | 328 | |||
| 60 | 19.85 | 1.70 | 24 | 23.52 | ｛2.40｝ | 4.8 | 24.7 | 13.5 | ||||||
| 65 | 19.85 | 1.70 | 26 | 25.48 | ｛2.60｝ | 5.2 | 24.7 | 13.5 | 570 | 392 | 338 | |||
| 70 | 19.85 | 1.70 | 28 | 27.44 | ｛2.80｝ | 5.6 | 24.7 | 13.5 | ||||||
| 80 | 19.85 | 1.70 | 32 | 31.36 | ｛3.20｝ | 6.4 | 24.7 | 13.5 | 610 | 424 | 364 | |||
| 90 | 19.85 | 1.70 | 36 | 35.28 | ｛3.60｝ | 7.2 | 24.7 | 13.5 | ||||||
| 100 | 19.85 | 1.70 | 40 | 39.20 | ｛4.00｝ | 8.0 | 24.7 | 13.5 | ||||||
■VUT：Fmax.（許容たわみ量）＝L×40％ ばね定数 ※ばね定数表参照
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 外径D1 | 線径 | F | N｛kgf｝ | 参考 | ￥基準単価 | ￥スライド単価 | |||||||
| Type | D | − | L | (参考値) | d | max. | max. | ピッチ | 密着長 | 総巻数 | 1〜3本 | 4〜9 | 10〜100 | |
| VUT | 3 | − | 10＊ | 4.35 | 0.50 | 4 | 5.88 | ｛0.60｝ | 1.3 | 4.8 | 8.5 | 370 | 258 | 221 |
| 15＊ | 4.45 | 0.55 | 6 | 8.82 | ｛0.90｝ | 1.4 | 6.8 | 11.3 | ||||||
| 20 | 4.55 | 0.60 | 8 | 11.76 | ｛1.20｝ | 1.4 | 9.5 | 14.8 | ||||||
| 25 | 4.65 | 0.65 | 10 | 14.70 | ｛1.50｝ | 1.4 | 12.7 | 18.5 | 420 | 294 | 252 | |||
| 30 | 4.75 | 0.70 | 12 | 17.64 | ｛1.80｝ | 1.3 | 17.2 | 23.5 | 460 | 324 | 278 | |||
| VUT | 4 | − | 10＊ | 5.45 | 0.55 | 4 | 5.88 | ｛0.60｝ | 1.7 | 4.3 | 6.8 | 530 | 368 | 315 |
| 15 | 5.55 | 0.60 | 6 | 8.82 | ｛0.90｝ | 2.1 | 5.7 | 8.5 | ||||||
| 20 | 5.75 | 0.70 | 8 | 11.76 | ｛1.20｝ | 1.6 | 10.0 | 13.3 | ||||||
| 25 | 5.75 | 0.70 | 10 | 14.70 | ｛1.50｝ | 2.0 | 10.0 | 13.3 | 640 | 449 | 385 | |||
| 30 | 5.95 | 0.80 | 12 | 17.64 | ｛1.80｝ | 1.5 | 16.8 | 20.0 | ||||||
| VUT | 5 | − | 10 | 6.65 | 0.65 | 4 | 7.84 | ｛0.80｝ | 2.3 | 4.4 | 5.8 | 530 | 368 | 315 |
| 15 | 6.85 | 0.75 | 6 | 11.76 | ｛1.20｝ | 2.1 | 7.0 | 8.3 | ||||||
| 20 | 6.95 | 0.80 | 8 | 15.68 | ｛1.60｝ | 2.3 | 8.8 | 10.0 | ||||||
| 25 | 6.95 | 0.80 | 10 | 19.60 | ｛2.00｝ | 2.9 | 8.8 | 10.0 | ||||||
| 30 | 7.15 | 0.90 | 12 | 23.52 | ｛2.40｝ | 2.3 | 13.8 | 14.3 | ||||||
| 35 | 7.15 | 0.90 | 14 | 27.44 | ｛2.80｝ | 2.7 | 13.8 | 14.3 | 590 | 412 | 353 | |||
| 40 | 7.35 | 1.00 | 16 | 31.36 | ｛3.20｝ | 2.1 | 20.5 | 19.5 | ||||||
| 45 | 7.35 | 1.00 | 18 | 35.28 | ｛3.60｝ | 2.4 | 20.5 | 19.5 | ||||||
| 50 | 7.55 | 1.10 | 20 | 39.20 | ｛4.00｝ | 2.0 | 28.9 | 25.3 | 630 | 441 | 378 | |||
| VUT | 6 | − | 10 | 7.85 | 0.75 | 4 | 7.84 | ｛0.80｝ | 2.2 | 5.1 | 5.8 | 530 | 368 | 315 |
| 15 | 7.95 | 0.80 | 6 | 11.76 | ｛1.20｝ | 2.6 | 6.4 | 7.0 | ||||||
| 20 | 8.15 | 0.90 | 8 | 15.68 | ｛1.60｝ | 2.3 | 9.7 | 9.8 | ||||||
| 25 | 8.15 | 0.90 | 10 | 19.60 | ｛2.00｝ | 2.9 | 9.7 | 9.8 | ||||||
| 30 | 8.15 | 0.90 | 12 | 23.52 | ｛2.40｝ | 3.6 | 9.7 | 9.8 | ||||||
| 35 | 8.35 | 1.00 | 14 | 27.44 | ｛2.80｝ | 2.8 | 14.5 | 13.5 | 630 | 441 | 378 | |||
| 40 | 8.35 | 1.00 | 16 | 31.36 | ｛3.20｝ | 3.3 | 14.5 | 13.5 | ||||||
| 45 | 8.55 | 1.10 | 18 | 35.28 | ｛3.60｝ | 2.6 | 20.9 | 18.0 | ||||||
| 50 | 8.55 | 1.10 | 20 | 39.20 | ｛4.00｝ | 2.9 | 20.9 | 18.0 | 690 | 486 | 416 | |||
| 55 | 8.75 | 1.20 | 22 | 43.12 | ｛4.40｝ | 2.4 | 29.4 | 23.5 | ||||||
| 60 | 8.75 | 1.20 | 24 | 47.04 | ｛4.80｝ | 2.6 | 29.4 | 23.5 | ||||||
| VUT | 8 | − | 20 | 10.35 | 1.00 | 8 | 15.68 | ｛1.60｝ | 3.2 | 8.5 | 7.5 | 640 | 449 | 385 |
| 25 | 10.35 | 1.00 | 10 | 19.60 | ｛2.00｝ | 4.1 | 8.5 | 7.5 | ||||||
| 30 | 10.75 | 1.20 | 12 | 23.52 | ｛2.40｝ | 2.5 | 16.5 | 12.8 | ||||||
| 35 | 10.75 | 1.20 | 14 | 27.44 | ｛2.80｝ | 3.0 | 16.5 | 12.8 | 740 | 515 | 441 | |||
| 40 | 10.75 | 1.20 | 16 | 31.36 | ｛3.20｝ | 3.4 | 16.5 | 12.8 | ||||||
| 45 | 10.75 | 1.20 | 18 | 35.28 | ｛3.60｝ | 3.9 | 16.5 | 12.8 | ||||||
| 50 | 10.75 | 1.20 | 20 | 39.20 | ｛4.00｝ | 4.4 | 16.5 | 12.8 | 750 | 522 | 448 | |||
| 55 | 11.15 | 1.40 | 22 | 43.12 | ｛4.40｝ | 2.7 | 30.5 | 20.8 | ||||||
| 60 | 11.15 | 1.40 | 24 | 47.04 | ｛4.80｝ | 3.0 | 30.5 | 20.8 | ||||||
| 65 | 11.15 | 1.40 | 26 | 50.96 | ｛5.20｝ | 3.3 | 30.5 | 20.8 | 760 | 530 | 454 | |||
| 70 | 11.15 | 1.40 | 28 | 54.88 | ｛5.60｝ | 3.5 | 30.5 | 20.8 | 890 | 625 | 536 | |||
| 80 | 11.15 | 1.40 | 32 | 62.72 | ｛6.40｝ | 4.1 | 30.5 | 20.8 | ||||||
| VUT | 10 | − | 20 | 12.65 | 1.10 | 8 | 15.68 | ｛1.60｝ | 4.1 | 8.0 | 6.3 | 760 | 530 | 454 |
| 25 | 12.65 | 1.10 | 10 | 19.60 | ｛2.00｝ | 5.3 | 8.0 | 6.3 | ||||||
| 30 | 12.85 | 1.20 | 12 | 23.52 | ｛2.40｝ | 4.6 | 10.8 | 8.0 | 780 | 544 | 467 | |||
| 35 | 12.85 | 1.20 | 14 | 27.44 | ｛2.80｝ | 5.4 | 10.8 | 8.0 | ||||||
| 40 | 13.05 | 1.30 | 16 | 31.36 | ｛3.20｝ | 4.6 | 14.3 | 10.0 | ||||||
| 45 | 13.05 | 1.30 | 18 | 35.28 | ｛3.60｝ | 5.3 | 14.3 | 10.0 | ||||||
| 50 | 13.25 | 1.40 | 20 | 39.20 | ｛4.00｝ | 4.4 | 18.9 | 12.5 | 810 | 566 | 486 | |||
| 55 | 13.25 | 1.40 | 22 | 43.12 | ｛4.40｝ | 4.9 | 18.9 | 12.5 | ||||||
| 60 | 13.25 | 1.40 | 24 | 47.04 | ｛4.80｝ | 5.4 | 18.9 | 12.5 | ||||||
| 65 | 13.45 | 1.50 | 26 | 50.96 | ｛5.20｝ | 4.5 | 24.8 | 15.5 | ||||||
| 70 | 13.45 | 1.50 | 28 | 54.88 | ｛5.60｝ | 4.9 | 24.8 | 15.5 | 920 | 647 | 555 | |||
| 80 | 13.45 | 1.50 | 32 | 62.72 | ｛6.40｝ | 5.7 | 24.8 | 15.5 | ||||||
| VUT | 12 | − | 25 | 15.05 | 1.30 | 10 | 19.60 | ｛2.00｝ | 4.4 | 10.4 | 7.0 | 870 | 611 | 523 |
| 30 | 15.05 | 1.30 | 12 | 23.52 | ｛2.40｝ | 5.4 | 10.4 | 7.0 | 890 | 625 | 536 | |||
| 35 | 15.05 | 1.30 | 14 | 27.44 | ｛2.80｝ | 6.4 | 10.4 | 7.0 | ||||||
| 40 | 15.25 | 1.40 | 16 | 31.36 | ｛3.20｝ | 5.7 | 13.3 | 8.5 | ||||||
| 45 | 15.25 | 1.40 | 18 | 35.28 | ｛3.60｝ | 6.4 | 13.3 | 8.5 | ||||||
| 50 | 15.45 | 1.50 | 20 | 39.20 | ｛4.00｝ | 5.6 | 16.9 | 10.3 | 950 | 662 | 567 | |||
| 55 | 15.45 | 1.50 | 22 | 43.12 | ｛4.40｝ | 6.3 | 16.9 | 10.3 | ||||||
| 60 | 15.45 | 1.50 | 24 | 47.04 | ｛4.80｝ | 6.9 | 16.9 | 10.3 | ||||||
| 65 | 15.85 | 1.70 | 26 | 50.96 | ｛5.20｝ | 4.7 | 27.2 | 15.0 | ||||||
| 70 | 15.85 | 1.70 | 28 | 54.88 | ｛5.60｝ | 5.1 | 27.2 | 15.0 | 1,040 | 728 | 624 | |||
| 80 | 15.85 | 1.70 | 32 | 62.72 | ｛6.40｝ | 5.8 | 27.2 | 15.0 | ||||||
| 90 | 15.85 | 1.70 | 36 | 70.56 | ｛7.20｝ | 6.6 | 27.2 | 15.0 | ||||||
| VUT | 16 | − | 35 | 19.65 | 1.60 | 14 | 27.44 | ｛2.80｝ | 6.3 | 12.8 | 7.0 | 1,050 | 735 | 630 |
| 40 | 19.65 | 1.60 | 16 | 31.36 | ｛3.20｝ | 7.3 | 12.8 | 7.0 | ||||||
| 45 | 19.65 | 1.60 | 18 | 35.28 | ｛3.60｝ | 8.3 | 12.8 | 7.0 | ||||||
| 50 | 19.85 | 1.70 | 20 | 39.20 | ｛4.00｝ | 7.4 | 15.8 | 8.3 | 1,190 | 831 | 712 | |||
| 55 | 19.85 | 1.70 | 22 | 43.12 | ｛4.40｝ | 8.2 | 15.8 | 8.3 | ||||||
| 60 | 19.85 | 1.70 | 24 | 47.04 | ｛4.80｝ | 9.0 | 15.8 | 8.3 | ||||||
| 65 | 20.05 | 1.80 | 26 | 50.96 | ｛5.20｝ | 7.9 | 19.4 | 9.8 | ||||||
| 70 | 20.05 | 1.80 | 28 | 54.88 | ｛5.60｝ | 8.5 | 19.4 | 9.8 | 1,330 | 934 | 801 | |||
| 80 | 20.45 | 2.00 | 32 | 62.72 | ｛6.40｝ | 6.7 | 28.5 | 13.3 | ||||||
| 90 | 20.45 | 2.00 | 36 | 70.56 | ｛7.20｝ | 7.6 | 28.5 | 13.3 | ||||||
| 100 | 20.45 | 2.00 | 40 | 78.40 | ｛8.00｝ | 8.5 | 28.5 | 13.3 | ||||||
■VUM：Fmax.（許容たわみ量）＝L×35％ ばね定数 2.94N/mm｛0.30kgf/mm｝
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 外径D1 | 線径 | F | N｛kgf｝ | 参考 | ￥基準単価 | ￥スライド単価 | |||||||
| Type | D | − | L | (参考値) | d | max. | max. | ピッチ | 密着長 | 総巻数 | 1〜3本 | 4〜9 | 10〜100 | |
| VUM | 5 | − | 15 | 6.95 | 0.80 | 5.25 | 15.39 | ｛1.57｝ | 2.3 | 6.8 | 7.5 | 280 | 207 | 180 |
| 20 | 7.15 | 0.90 | 7.0 | 20.58 | ｛2.10｝ | 1.8 | 11.7 | 12 | ||||||
| 25 | 7.15 | 0.90 | 8.75 | 25.68 | ｛2.62｝ | 2.3 | 11.7 | 12 | ||||||
| 30 | 7.35 | 1.00 | 10.5 | 30.87 | ｛3.15｝ | 2.4 | 14.5 | 13.5 | ||||||
| 35 | 7.35 | 1.00 | 12.25 | 35.97 | ｛3.67｝ | 2.8 | 14.5 | 13.5 | 350 | 249 | 217 | |||
| 40 | 7.35 | 1.00 | 14.0 | 41.16 | ｛4.20｝ | 3.2 | 14.5 | 13.5 | ||||||
| 45 | 7.55 | 1.10 | 15.75 | 46.26 | ｛4.72｝ | 2.5 | 22.0 | 19 | ||||||
| 50 | 7.55 | 1.10 | 17.5 | 51.45 | ｛5.25｝ | 2.8 | 22.0 | 19 | ||||||
| VUM | 6 | − | 15 | 8.15 | 0.90 | 5.25 | 15.39 | ｛1.57｝ | 2.3 | 7.7 | 7.5 | 290 | 218 | 191 |
| 20 | 8.15 | 0.90 | 7.0 | 20.58 | ｛2.10｝ | 3.0 | 7.7 | 7.5 | ||||||
| 25 | 8.35 | 1.00 | 8.75 | 25.68 | ｛2.62｝ | 2.8 | 11.0 | 10 | ||||||
| 30 | 8.35 | 1.00 | 10.5 | 30.87 | ｛3.15｝ | 3.3 | 11.0 | 10 | ||||||
| 35 | 8.35 | 1.00 | 12.25 | 35.97 | ｛3.67｝ | 3.9 | 11.0 | 10 | 360 | 260 | 227 | |||
| 40 | 8.75 | 1.20 | 14.0 | 41.16 | ｛4.20｝ | 2.6 | 21.0 | 16.5 | ||||||
| 45 | 8.75 | 1.20 | 15.75 | 46.26 | ｛4.72｝ | 2.9 | 21.0 | 16.5 | ||||||
| 50 | 8.75 | 1.20 | 17.5 | 51.45 | ｛5.25｝ | 3.2 | 21.0 | 16.5 | ||||||
| 55 | 8.95 | 1.30 | 19.25 | 56.55 | ｛5.77｝ | 2.6 | 29.9 | 22 | ||||||
| 60 | 8.95 | 1.30 | 21.0 | 61.74 | ｛6.30｝ | 2.9 | 29.9 | 22 | ||||||
| VUM | 8 | − | 20 | 10.55 | 1.10 | 7.0 | 20.58 | ｛2.10｝ | 3.3 | 8.8 | 7 | 300 | 228 | 201 |
| 25 | 10.55 | 1.10 | 8.75 | 25.68 | ｛2.62｝ | 4.2 | 8.8 | 7 | ||||||
| 30 | 10.55 | 1.10 | 10.5 | 30.87 | ｛3.15｝ | 5.0 | 8.8 | 7 | ||||||
| 35 | 10.95 | 1.30 | 12.25 | 35.97 | ｛3.67｝ | 3.5 | 15.6 | 11 | 380 | 270 | 238 | |||
| 40 | 10.95 | 1.30 | 14.0 | 41.16 | ｛4.20｝ | 4.0 | 15.6 | 11 | ||||||
| 45 | 10.95 | 1.30 | 15.75 | 46.26 | ｛4.72｝ | 4.5 | 15.6 | 11 | ||||||
| 50 | 10.95 | 1.30 | 17.5 | 51.45 | ｛5.25｝ | 5.0 | 15.6 | 11 | ||||||
| 55 | 11.35 | 1.50 | 19.25 | 56.55 | ｛5.77｝ | 3.3 | 27.8 | 17.5 | 450 | 333 | 290 | |||
| 60 | 11.35 | 1.50 | 21.0 | 61.74 | ｛6.30｝ | 3.6 | 27.8 | 17.5 | ||||||
| 65 | 11.35 | 1.50 | 22.75 | 66.84 | ｛6.82｝ | 3.9 | 27.8 | 17.5 | ||||||
| 70 | 11.35 | 1.50 | 24.5 | 72.03 | ｛7.35｝ | 4.2 | 27.8 | 17.5 | ||||||
| 80 | 11.35 | 1.50 | 28.0 | 82.32 | ｛8.40｝ | 4.8 | 27.8 | 17.5 | ||||||
| VUM | 10 | − | 20 | 12.85 | 1.20 | 7.0 | 20.58 | ｛2.10｝ | 4.0 | 8.4 | 6 | 400 | 291 | 248 |
| 25 | 13.05 | 1.30 | 8.75 | 25.68 | ｛2.62｝ | 4.2 | 10.4 | 7 | ||||||
| 30 | 13.05 | 1.30 | 10.5 | 30.87 | ｛3.15｝ | 5.0 | 10.4 | 7 | 410 | 302 | 264 | |||
| 35 | 13.05 | 1.30 | 12.25 | 35.97 | ｛3.67｝ | 5.8 | 10.4 | 7 | ||||||
| 40 | 13.45 | 1.50 | 14.0 | 41.16 | ｛4.20｝ | 3.8 | 18.8 | 11.5 | ||||||
| 45 | 13.45 | 1.50 | 15.75 | 46.26 | ｛4.72｝ | 4.3 | 18.8 | 11.5 | ||||||
| 50 | 13.45 | 1.50 | 17.5 | 51.45 | ｛5.25｝ | 4.8 | 18.8 | 11.5 | ||||||
| 55 | 13.45 | 1.50 | 19.25 | 56.55 | ｛5.77｝ | 5.2 | 18.8 | 11.5 | 490 | 354 | 306 | |||
| 60 | 13.45 | 1.50 | 21.0 | 61.74 | ｛6.30｝ | 5.7 | 18.8 | 11.5 | ||||||
| 65 | 13.85 | 1.70 | 22.75 | 66.84 | ｛6.82｝ | 4.3 | 28.9 | 16 | ||||||
| 70 | 13.85 | 1.70 | 24.5 | 72.03 | ｛7.35｝ | 4.7 | 28.9 | 16 | ||||||
| 80 | 13.85 | 1.70 | 28.0 | 82.32 | ｛8.40｝ | 5.3 | 28.9 | 16 | ||||||
| VUM | 12 | − | 25 | 15.25 | 1.40 | 8.75 | 25.68 | ｛2.62｝ | 5.0 | 9.8 | 6 | 410 | 302 | 259 |
| 30 | 15.25 | 1.40 | 10.5 | 30.87 | ｛3.15｝ | 6.0 | 9.8 | 6 | ||||||
| 35 | 15.25 | 1.40 | 12.25 | 35.97 | ｛3.67｝ | 7.0 | 9.8 | 6 | 450 | 344 | 296 | |||
| 40 | 15.65 | 1.60 | 14.0 | 41.16 | ｛4.20｝ | 5.0 | 16.0 | 9 | ||||||
| 45 | 15.65 | 1.60 | 15.75 | 46.26 | ｛4.72｝ | 5.6 | 16.0 | 9 | ||||||
| 50 | 15.65 | 1.60 | 17.5 | 51.45 | ｛5.25｝ | 6.3 | 16.0 | 9 | ||||||
| 55 | 15.65 | 1.60 | 19.25 | 56.55 | ｛5.77｝ | 6.9 | 16.0 | 9 | 550 | 393 | 344 | |||
| 60 | 16.05 | 1.80 | 21.0 | 61.74 | ｛6.30｝ | 5.5 | 23.4 | 12 | ||||||
| 65 | 16.05 | 1.80 | 22.75 | 66.84 | ｛6.82｝ | 5.9 | 23.4 | 12 | ||||||
| 70 | 16.05 | 1.80 | 24.5 | 72.03 | ｛7.35｝ | 6.4 | 23.4 | 12 | ||||||
| 80 | 16.05 | 1.80 | 28.0 | 82.32 | ｛8.40｝ | 7.3 | 23.4 | 12 | 560 | 404 | 354 | |||
| 90 | 16.05 | 1.80 | 31.5 | 92.61 | ｛9.45｝ | 8.2 | 23.4 | 12 | ||||||
| VUM | 16 | − | 35 | 20.05 | 1.80 | 12.25 | 35.97 | ｛3.67｝ | 5.8 | 14.4 | 7 | 460 | 344 | 301 |
| 40 | 20.05 | 1.80 | 14.0 | 41.16 | ｛4.20｝ | 6.7 | 14.4 | 7 | ||||||
| 45 | 20.05 | 1.80 | 15.75 | 46.26 | ｛4.72｝ | 7.5 | 14.4 | 7 | ||||||
| 50 | 20.05 | 1.80 | 17.5 | 51.45 | ｛5.25｝ | 8.3 | 14.4 | 7 | ||||||
| 55 | 20.05 | 1.80 | 19.25 | 56.55 | ｛5.77｝ | 9.2 | 14.4 | 7 | 560 | 393 | 339 | |||
| 60 | 20.85 | 2.20 | 21.0 | 61.74 | ｛6.30｝ | 5.5 | 28.6 | 12 | ||||||
| 65 | 20.85 | 2.20 | 22.75 | 66.84 | ｛6.82｝ | 5.9 | 28.6 | 12 | 580 | 403 | 348 | |||
| 70 | 20.85 | 2.20 | 24.5 | 72.03 | ｛7.35｝ | 6.4 | 28.6 | 12 | ||||||
| 80 | 20.85 | 2.20 | 28.0 | 82.32 | ｛8.40｝ | 7.3 | 28.6 | 12 | 620 | 435 | 375 | |||
| 90 | 20.85 | 2.20 | 31.5 | 92.61 | ｛9.45｝ | 8.2 | 28.6 | 12 | ||||||
| 100 | 20.85 | 2.20 | 35.0 | 102.90 | ｛10.50｝ | 9.1 | 28.6 | 12 | ||||||
■VUH：Fmax.（許容たわみ量）=L×Fa％ ばね定数 ※ばね定数表参照
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ] 全サイズ両端面研削仕上げです。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 外径D1 | 線径 | F | N｛kgf｝ | 参考 | Fa % | ￥基準単価 | ￥スライド単価 | |||||||
| Type | D | − | L | (参考値) | d | max. | max. | ピッチ | 密着長 | 総巻数 | 1〜3本 | 4〜9 | 10〜100 | ||
| VUH | 3 | − | 10 | 4.55 | 0.60 | 3 | 8.82 | ｛ 0.90｝ | 1.3 | 5.7 | 8.5 | 30 | 460 | 324 | 278 |
| 15 | 4.65 | 0.65 | 4.5 | 13.23 | ｛ 1.35｝ | 1.6 | 7.5 | 10.5 | 570 | 397 | 341 | ||||
| 20 | 4.85 | 0.75 | 6 | 17.64 | ｛ 1.80｝ | 1.3 | 12.8 | 16.0 | |||||||
| 25 | 4.95 | 0.80 | 7.5 | 22.05 | ｛ 2.25｝ | 1.3 | 16.6 | 19.8 | 680 | 478 | 410 | ||||
| 30 | 4.95 | 0.80 | 8.4 | 24.70 | ｛ 2.52｝ | 1.6 | 16.6 | 19.8 | 28 | ||||||
| VUH | 4 | − | 10 | 5.75 | 0.70 | 3 | 8.82 | ｛ 0.90｝ | 1.4 | 6.2 | 7.8 | 30 | 620 | 434 | 372 |
| 15 | 5.75 | 0.70 | 4.5 | 13.23 | ｛ 1.35｝ | 2.3 | 6.2 | 7.8 | |||||||
| 20 | 5.95 | 0.80 | 6 | 17.64 | ｛ 1.80｝ | 1.9 | 9.8 | 11.3 | |||||||
| 25 | 5.95 | 0.80 | 7.5 | 22.05 | ｛ 2.25｝ | 2.5 | 9.8 | 11.3 | 750 | 522 | 448 | ||||
| 30 | 6.15 | 0.90 | 9 | 26.46 | ｛ 2.70｝ | 2.0 | 15.1 | 15.8 | |||||||
| VUH | 5 | − | 10 | 7.05 | 0.85 | 3 | 17.64 | ｛ 1.80｝ | 2.5 | 5.4 | 5.3 | 30 | 600 | 419 | 360 |
| 15 | 7.35 | 1.00 | 4.5 | 26.46 | ｛ 2.70｝ | 2.1 | 9.0 | 8.0 | |||||||
| 20 | 7.35 | 1.00 | 5.6 | 32.93 | ｛ 3.36｝ | 3.0 | 9.0 | 8.0 | 28 | ||||||
| 25 | 7.55 | 1.10 | 7.5 | 44.10 | ｛ 4.50｝ | 2.6 | 12.7 | 10.5 | 30 | 660 | 464 | 397 | |||
| 30 | 7.55 | 1.10 | 7.8 | 45.86 | ｛ 4.68｝ | 3.2 | 12.7 | 10.5 | 26 | ||||||
| 35 | 7.95 | 1.30 | 10.5 | 61.74 | ｛ 6.30｝ | 2.1 | 23.1 | 16.8 | 30 | ||||||
| 40 | 7.95 | 1.30 | 10.8 | 63.50 | ｛ 6.48｝ | 2.5 | 23.1 | 16.8 | 27 | ||||||
| 45 | 7.95 | 1.30 | 11.25 | 66.15 | ｛ 6.75｝ | 2.8 | 23.1 | 16.8 | 25 | ||||||
| 50 | 8.15 | 1.40 | 12.5 | 73.50 | ｛ 7.50｝ | 2.4 | 30.8 | 21.0 | 25 | 690 | 486 | 416 | |||
| VUH | 6 | − | 10 | 8.15 | 0.90 | 3 | 17.64 | ｛ 1.80｝ | 3.2 | 5.0 | 4.5 | 30 | 610 | 427 | 366 |
| 15 | 8.55 | 1.10 | 4.5 | 26.46 | ｛ 2.70｝ | 2.3 | 9.4 | 7.5 | |||||||
| 20 | 8.55 | 1.10 | 6 | 35.28 | ｛ 3.60｝ | 3.2 | 9.4 | 7.5 | |||||||
| 25 | 8.95 | 1.30 | 7.5 | 44.10 | ｛ 4.50｝ | 2.4 | 16.0 | 11.3 | 690 | 486 | 416 | ||||
| 30 | 8.95 | 1.30 | 9 | 52.92 | ｛ 5.40｝ | 2.9 | 16.0 | 11.3 | |||||||
| 35 | 9.15 | 1.40 | 10.5 | 61.74 | ｛ 6.30｝ | 2.6 | 21.4 | 14.3 | |||||||
| 40 | 9.15 | 1.40 | 12 | 70.56 | ｛ 7.20｝ | 3.0 | 21.4 | 14.3 | |||||||
| 45 | 9.35 | 1.50 | 13.5 | 79.38 | ｛ 8.10｝ | 2.6 | 28.5 | 18.0 | |||||||
| 50 | 9.35 | 1.50 | 14 | 82.32 | ｛ 8.40｝ | 2.9 | 28.5 | 18.0 | 28 | 780 | 544 | 467 | |||
| 55 | 9.35 | 1.50 | 14.3 | 84.08 | ｛ 8.58｝ | 3.2 | 28.5 | 18.0 | 26 | ||||||
| 60 | 9.55 | 1.60 | 15 | 88.20 | ｛ 9.00｝ | 2.8 | 36.8 | 22.0 | 25 | ||||||
| VUH | 8 | − | 20 | 10.95 | 1.30 | 6 | 35.28 | ｛ 3.60｝ | 3.6 | 10.1 | 6.8 | 30 | 710 | 500 | 429 |
| 25 | 11.15 | 1.40 | 7.5 | 44.10 | ｛ 4.50｝ | 3.5 | 13.0 | 8.3 | |||||||
| 30 | 11.15 | 1.40 | 9 | 52.92 | ｛ 5.40｝ | 4.3 | 13.0 | 8.3 | 780 | 544 | 467 | ||||
| 35 | 11.55 | 1.60 | 10.5 | 61.74 | ｛ 6.30｝ | 3.1 | 20.8 | 12.0 | 820 | 574 | 492 | ||||
| 40 | 11.55 | 1.60 | 12 | 70.56 | ｛ 7.20｝ | 3.6 | 20.8 | 12.0 | |||||||
| 45 | 11.55 | 1.60 | 13.5 | 79.38 | ｛ 8.10｝ | 4.1 | 20.8 | 12.0 | |||||||
| 50 | 11.95 | 1.80 | 15 | 88.20 | ｛ 9.00｝ | 3.0 | 32.9 | 17.3 | 840 | 588 | 504 | ||||
| 55 | 11.95 | 1.80 | 16.5 | 97.02 | ｛ 9.90｝ | 3.3 | 32.9 | 17.3 | |||||||
| 60 | 11.95 | 1.80 | 18 | 105.84 | ｛10.80｝ | 3.6 | 32.9 | 17.3 | |||||||
| 65 | 11.95 | 1.80 | 18.2 | 107.02 | ｛10.92｝ | 4.0 | 32.9 | 17.3 | 28 | ||||||
| 70 | 11.95 | 1.80 | 18.9 | 111.13 | ｛11.34｝ | 4.3 | 32.9 | 17.3 | 27 | 1,030 | 721 | 618 | |||
| 80 | 12.35 | 2.00 | 24 | 141.12 | ｛14.40｝ | 3.4 | 49.5 | 23.8 | 30 | ||||||
| VUH | 10 | − | 20 | 13.65 | 1.60 | 6 | 58.86 | ｛ 6.00｝ | 4.8 | 10.4 | 5.5 | 30 | 840 | 588 | 504 |
| 25 | 14.05 | 1.80 | 7.5 | 73.58 | ｛ 7.50｝ | 4.0 | 14.9 | 7.3 | |||||||
| 30 | 14.25 | 1.90 | 9 | 88.29 | ｛ 9.00｝ | 4.1 | 17.6 | 8.3 | 860 | 603 | 517 | ||||
| 35 | 14.25 | 1.90 | 10.5 | 103.01 | ｛10.50｝ | 4.9 | 17.6 | 8.3 | |||||||
| 40 | 14.65 | 2.10 | 12 | 117.72 | ｛12.00｝ | 3.9 | 25.2 | 11.0 | |||||||
| 45 | 14.65 | 2.10 | 13.5 | 132.44 | ｛13.50｝ | 4.5 | 25.2 | 11.0 | |||||||
| 50 | 14.65 | 2.10 | 14 | 137.34 | ｛14.00｝ | 5.0 | 25.2 | 11.0 | 28 | 920 | 647 | 555 | |||
| 55 | 14.65 | 2.10 | 14.3 | 140.28 | ｛14.30｝ | 5.6 | 25.2 | 11.0 | 26 | ||||||
| 60 | 15.25 | 2.40 | 15.6 | 153.04 | ｛15.60｝ | 4.0 | 39.6 | 15.5 | |||||||
| 65 | 15.25 | 2.40 | 16.9 | 165.79 | ｛16.90｝ | 4.4 | 39.6 | 15.5 | |||||||
| 70 | 15.25 | 2.40 | 18.2 | 178.54 | ｛18.20｝ | 4.8 | 39.6 | 15.5 | 1,050 | 735 | 630 | ||||
| 80 | 15.45 | 2.50 | 20.8 | 204.05 | ｛20.80｝ | 4.6 | 47.5 | 18.0 | |||||||
| VUH | 12 | − | 25 | 16.25 | 1.90 | 7.5 | 73.58 | ｛ 7.50｝ | 5.3 | 13.3 | 6.0 | 30 | 990 | 691 | 593 |
| 30 | 16.25 | 1.90 | 9 | 88.29 | ｛ 9.00｝ | 6.5 | 13.3 | 6.0 | |||||||
| 35 | 16.65 | 2.10 | 10.5 | 103.01 | ｛10.50｝ | 5.3 | 18.4 | 7.8 | |||||||
| 40 | 16.65 | 2.10 | 12 | 117.72 | ｛12.00｝ | 6.2 | 18.4 | 7.8 | |||||||
| 45 | 17.05 | 2.30 | 13.5 | 132.44 | ｛13.50｝ | 5.0 | 25.3 | 10.0 | 1,090 | 765 | 656 | ||||
| 50 | 17.05 | 2.30 | 15 | 147.15 | ｛15.00｝ | 5.6 | 25.3 | 10.0 | |||||||
| 55 | 17.05 | 2.30 | 16.5 | 161.87 | ｛16.50｝ | 6.3 | 25.3 | 10.0 | |||||||
| 60 | 17.65 | 2.60 | 18 | 176.58 | ｛18.00｝ | 4.5 | 39.0 | 14.0 | 1,160 | 809 | 693 | ||||
| 65 | 17.65 | 2.60 | 19.5 | 191.30 | ｛19.50｝ | 4.9 | 39.0 | 14.0 | |||||||
| 70 | 17.65 | 2.60 | 20.3 | 199.14 | ｛20.30｝ | 5.4 | 39.0 | 14.0 | 29 | ||||||
| 80 | 18.05 | 2.80 | 21.6 | 211.90 | ｛21.60｝ | 4.7 | 52.5 | 17.8 | 27 | ||||||
| 90 | 18.05 | 2.80 | 22.5 | 220.73 | ｛22.50｝ | 5.3 | 52.5 | 17.8 | 25 | ||||||
| VUH | 16 | − | 35 | 21.45 | 2.50 | 10.5 | 103.01 | ｛10.50｝ | 5.7 | 20.7 | 7.3 | 30 | 1,210 | 846 | 725 |
| 40 | 21.45 | 2.50 | 12 | 117.72 | ｛12.00｝ | 6.6 | 20.7 | 7.3 | |||||||
| 45 | 21.45 | 2.50 | 13.5 | 132.44 | ｛13.50｝ | 7.6 | 20.7 | 7.3 | 1,420 | 993 | 851 | ||||
| 50 | 21.45 | 2.50 | 15 | 147.15 | ｛15.00｝ | 8.5 | 20.7 | 7.3 | |||||||
| 55 | 22.05 | 2.80 | 16.5 | 161.87 | ｛16.50｝ | 6.3 | 30.1 | 9.8 | |||||||
| 60 | 22.05 | 2.80 | 18 | 176.58 | ｛18.00｝ | 7.0 | 30.1 | 9.8 | 1,490 | 1,044 | 895 | ||||
| 65 | 22.05 | 2.80 | 19.5 | 191.30 | ｛19.50｝ | 7.6 | 30.1 | 9.8 | |||||||
| 70 | 22.45 | 3.00 | 21 | 206.01 | ｛21.00｝ | 6.4 | 39.0 | 12.0 | |||||||
| 80 | 22.45 | 3.00 | 24 | 235.44 | ｛24.00｝ | 7.4 | 39.0 | 12.0 | |||||||
| 90 | 22.85 | 3.20 | 27 | 264.87 | ｛27.00｝ | 6.6 | 49.6 | 14.5 | 1,600 | 1,118 | 958 | ||||
| 100 | 22.85 | 3.20 | 30 | 294.30 | ｛30.00｝ | 7.4 | 49.6 | 14.5 | |||||||
技術情報
■ばね定数 N/mm｛kgf/mm｝
| Type | VUY | VUR | VUF | VUL | VUT | VUM | VUH | |||||||||||||||
| D | ||||||||||||||||||||||
| 3 | 0.098 ｛0.01｝ | 0.29 ｛0.03｝ | 0.49 ｛0.05｝ | 0.98 ｛0.10｝ | 1.47 ｛0.15｝ | 2.94｛0.30｝ | ||||||||||||||||
| 4 | ||||||||||||||||||||||
| 5 | 1.96 ｛0.20｝ | 2.94 ｛0.30｝ | 5.88 ｛0.60｝ | |||||||||||||||||||
| 6 | ||||||||||||||||||||||
| 8 | 0.196 ｛0.02｝ | |||||||||||||||||||||
| 10 | 9.81 ｛1.00｝ | |||||||||||||||||||||
| 12 | ||||||||||||||||||||||
| 16 | ||||||||||||||||||||||
| Fmax. | F=L×Fa% | F=L×60% | F=L×45% | F=L×40% | F=L×40% | F=L×35% | F=L×Fa% | |||||||||||||||
注意・禁止事項
使用温度
ステンレス製：-10～100℃
※上記温度を超えて使用された場合、条件により荷重値は衰減します。
※屋外など寒暖の差や湿気のある環境でご使用になる場合は、ステンレス製をおすすめいたします。
※耐熱用スプリングの取り扱いもございます。詳しくは『プラ型用標準部品』のカタログをご覧ください。
使用回数目安
100万回程度
※上記回数はあくまで目安です。引張方向や使用温度・環境、たわみ量により使用回数は変わります。
使用回数を多くしたい場合は、許容たわみ量Fmax.より小さい数値でご使用されることをおすすめいたします。
その他
・丸線コイルスプリングのコイル径は、外形基準タイプは外径公差を、内径基準タイプは内径公差をそれぞれ優先して製作しています。
・ステンレス製ばねにも磁性がございます。ご注意ください。
関連リンク
カタログ規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなりますため、製作が不可能な場合もございます。予めご承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなりますため、製作が不可能な場合もございます。予めご承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
価格が安い代替相当品
|
|---|
268円 ( 295円 ) | 在庫品1日目当日出荷可能 |
- |
268円 ( 295円 ) | 在庫品1日目当日出荷可能 |
- |
268円 ( 295円 ) | 在庫品1日目当日出荷可能 |
- |
268円 ( 295円 ) | 在庫品1日目当日出荷可能 |
- |
268円 ( 295円 ) | 在庫品1日目当日出荷可能 |
- |
268円 ( 295円 ) | 在庫品1日目当日出荷可能 |
- |
268円 ( 295円 ) | 在庫品1日目当日出荷可能 |
- |
268円 ( 295円 ) | 在庫品1日目当日出荷可能 |
- |
268円 ( 295円 ) | 在庫品1日目当日出荷可能 |
- |
268円 ( 295円 ) | 在庫品1日目当日出荷可能 |
- |
268円 ( 295円 ) | 在庫品1日目当日出荷可能 |
- |
268円 ( 295円 ) | 在庫品1日目当日出荷可能 |
|
268円 ( 295円 ) | 在庫品1日目当日出荷可能 |
- |
268円 ( 295円 ) | 在庫品1日目当日出荷可能 |
- |
268円 ( 295円 ) | 在庫品1日目当日出荷可能 |
- |
342円 ( 376円 ) | 在庫品1日目当日出荷可能 |
- |
342円 ( 376円 ) | 在庫品1日目当日出荷可能 |
- |
342円 ( 376円 ) | 在庫品1日目当日出荷可能 |
- |
342円 ( 376円 ) | 在庫品1日目当日出荷可能 |
- |
278円 ( 306円 ) | 在庫品1日目当日出荷可能 |
- |
278円 ( 306円 ) | 在庫品1日目当日出荷可能 |
|
278円 ( 306円 ) | 在庫品1日目当日出荷可能 |
|
278円 ( 306円 ) | 在庫品1日目当日出荷可能 |
|
278円 ( 306円 ) | 在庫品1日目当日出荷可能 |
- |
353円 ( 388円 ) | 在庫品1日目当日出荷可能 |
- |
353円 ( 388円 ) | 在庫品1日目当日出荷可能 |
- |
353円 ( 388円 ) | 在庫品1日目当日出荷可能 |
- |
353円 ( 388円 ) | 在庫品1日目当日出荷可能 |
- |
353円 ( 388円 ) | 在庫品1日目当日出荷可能 |
- |
353円 ( 388円 ) | 在庫品1日目当日出荷可能 |
- |
278円 ( 306円 ) | 在庫品1日目当日出荷可能 |
|
278円 ( 306円 ) | 在庫品1日目当日出荷可能 |
- |
278円 ( 306円 ) | 在庫品1日目当日出荷可能 |
- |
385円 ( 424円 ) | 在庫品1日目当日出荷可能 |
- |
385円 ( 424円 ) | 在庫品1日目当日出荷可能 |
- |
385円 ( 424円 ) | 在庫品1日目当日出荷可能 |
- |
385円 ( 424円 ) | 在庫品1日目当日出荷可能 |
- |
460円 ( 506円 ) | 在庫品1日目当日出荷可能 |
- |
460円 ( 506円 ) | 在庫品1日目当日出荷可能 |
- |
460円 ( 506円 ) | 在庫品1日目当日出荷可能 |
- |
460円 ( 506円 ) | 在庫品1日目当日出荷可能 |
- |
460円 ( 506円 ) | 在庫品1日目当日出荷可能 |
- |
289円 ( 318円 ) | 在庫品1日目当日出荷可能 |
- |
289円 ( 318円 ) | 在庫品1日目当日出荷可能 |
- |
407円 ( 448円 ) | 在庫品1日目当日出荷可能 |
- |
407円 ( 448円 ) | 在庫品1日目当日出荷可能 |
- |
407円 ( 448円 ) | 在庫品1日目当日出荷可能 |
|
407円 ( 448円 ) | 在庫品1日目当日出荷可能 |
- |
407円 ( 448円 ) | 在庫品1日目当日出荷可能 |
- |
492円 ( 541円 ) | 在庫品1日目当日出荷可能 |
- |
492円 ( 541円 ) | 在庫品1日目当日出荷可能 |
- |
492円 ( 541円 ) | 在庫品1日目当日出荷可能 |
- |
492円 ( 541円 ) | 在庫品1日目当日出荷可能 |
- |
492円 ( 541円 ) | 在庫品1日目当日出荷可能 |
- |
407円 ( 448円 ) | 在庫品1日目当日出荷可能 |
- |
407円 ( 448円 ) | 在庫品1日目当日出荷可能 |
- |
460円 ( 506円 ) | 在庫品1日目当日出荷可能 |
- |
460円 ( 506円 ) | 在庫品1日目当日出荷可能 |
- |
460円 ( 506円 ) | 在庫品1日目当日出荷可能 |
- |
460円 ( 506円 ) | 在庫品1日目当日出荷可能 |
- |
詳細情報
基本情報
同一径に対してばね定数が一定となるように規格を標準化したシリーズです。
ご注意
- 総巻数は規格荷重を満たすため径公差・巻数で調整しています。製造時期により±１巻異なる事があります。
- 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
商品担当おすすめ
丸線コイルスプリング 内径基準タイプのレビュー
高評価レビュー
過負荷検出
4
4.02021/12/10
過負荷検出をする際に用いた。低荷重用のバネが欲しかったのでちょうどよかった。
1人が参考にしています。
工具修理
5
5.02020/06/22
特殊ペンチの戻りスプリングが購入時から
寸法があっていないのか取れやすく
今までより長いものを注文し使用
以前よりしっか...もっと読む
2人が参考にしています。
低押え力バネ
4
4.02016/04/25
φ9ｍｍ以上の形状で、低押え力で使える物がなかなかなかった。
長さは、20ｍｍだが、連結して使える為、便利でした。
2人が参考にしています。
過負荷検出
4
4.02021/12/10
過負荷検出をする際に用いた。低荷重用のバネが欲しかったのでちょうどよかった。
1人が参考にしています。
治具の押し圧調整
4
4.02021/12/03
種類も豊富で規格表があって選定しやすかったです。少量で購入できて助かりました。
1人が参考にしています。
製品に使用
4
4.02021/11/30
径基準で選定ができ、線形などわかりやすく希望の物を選定出来ました。品質問題なく、お客様にも満足していただけました。
1人が参考にしています。
この商品を見た人は、こんな商品も見ています
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
この商品に関連するミスミ ユニット事例その他の事例を探す
圧縮ばねカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
ミスミ
丸線コイルスプリング 外径基準ステンレスタイプ UY・UV・UR・UF
4.7通常価格(税別)：150円～
通常出荷日:当日出荷可能在庫品1日目
ミスミ
丸線コイルスプリング 内径基準タイプ
4.4通常価格(税別)：257円～
通常出荷日:当日出荷可能在庫品1日目
ミスミ
丸線コイルスプリング 外径基準ステンレスタイプ UL・UTT
4.5通常価格(税別)：161円～
通常出荷日:当日出荷可能在庫品1日目～ミスミ
丸線コイルスプリング 外径基準ステンレスタイプ UM・UH
4.7通常価格(税別)：171円～
通常出荷日:当日出荷可能在庫品1日目～
アキュレイト
ウルトラスプリング圧縮コイルばね
4.5通常価格(税別)：69円～
通常出荷日:当日出荷可能在庫品1日目～
サミニ
圧縮スプリング （SWP-A／SUS304-WPB）
4.6通常価格(税別)：180円～
通常出荷日:当日出荷可能在庫品1日目～
昌和発條製作所
圧縮コイルばね SWP-A/SUS304WP-B
4.5通常価格(税別)：261円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
圧縮ばね用ワッシャ ツバ付タイプ
4.7通常出荷日:3日目
ミスミ
丸線コイルスプリング L寸指定タイプ・外径基準ステンレスタイプ
4.1通常出荷日:3日目
