ホルダ －サイドマウントバータイプ－
- 環境対応
- RoHS対応（10物質）
- 種類
- スロットイン形
- 単品セット
- ホルダ単体
- 取付け面
- 正面取付け
- 材質証明書
- 対象
ご注意
- ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
外形図・規格表

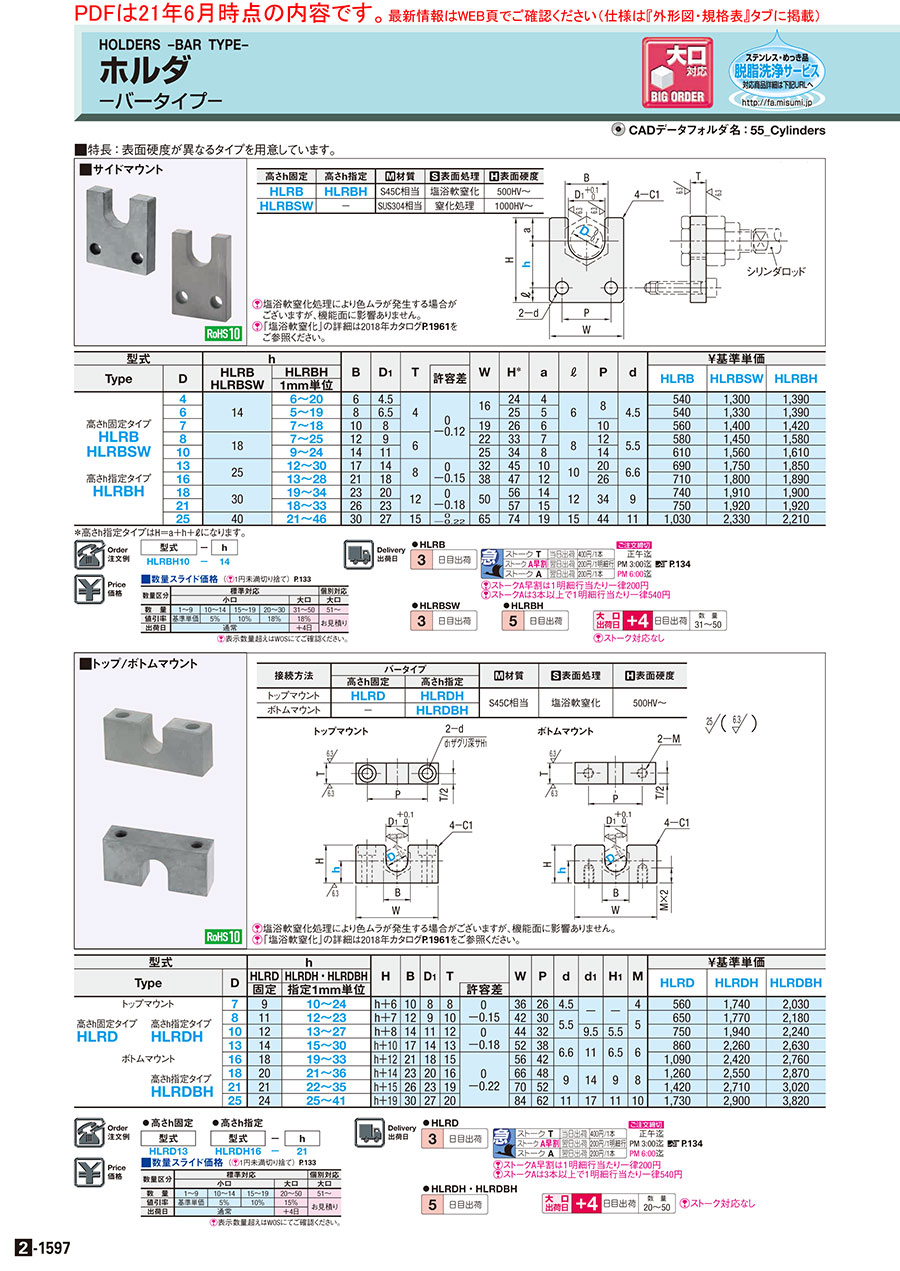

外形図
[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、面取り公差、W寸法は除く。
| 高さh固定 | 高さh指定 | [ M ]材質 | [ S ]表面処理 | [ H ]表面硬度 |
| HLRB | HLRBH | S45C相当 | 塩浴軟窒化 | 500HV～ |
| HLRBSW | － | SUS304相当 | 窒化処理 | 1000HV～ |
[ ! ]「塩浴軟窒化」の詳細はこちらをご参照ください。
規格表
| 型式 | − | h |
| HLRBH10 | − | 14 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | h | B | D1 | T | W | H* | a | ℓ | P | d | \基準単価 | 対応フローティングジョイント（別売） | ||||||
| Type | D | HLRB HLRBSW | HLRBH | 許容差 | HLRB | HLRBSW | HLRBH | FJR,FJR□,FJR□□,FJRSWL M-Pitch | FJD,FJDL,FJD□□ M-Pitch | |||||||||
| 1㎜単位 | ||||||||||||||||||
| 高さh固定タイプ HLRB HLRBSW 高さh指定タイプ HLRBH | 4 | 14 | 6～20 | 6 | 4.5 | 4 | 0 -0.12 | 16 | 24 | 4 | 6 | 8 | 4.5 | 570 | 1,370 | 1,460 | － | M-Pitch3-0.5/4-0.7 |
| 6 | 5～19 | 8 | 6.5 | 25 | 5 | 570 | 1,400 | 1,460 | M-Pitch3-0.5 | M-Pitch5-0.8 | ||||||||
| 7 | 7～18 | 10 | 8 | 19 | 26 | 6 | 10 | 590 | 1,470 | 1,490 | M-Pitch4-0.7 | M-Pitch6-1.0 | ||||||
| 8 | 18 | 7～25 | 12 | 9 | 6 | 22 | 33 | 7 | 8 | 12 | 5.5 | 610 | 1,520 | 1,660 | M-Pitch5-0.8 | － | ||
| 10 | 9～24 | 14 | 11 | 25 | 34 | 8 | 14 | 640 | 1,640 | 1,690 | M-Pitch6-1.0 | M-Pitch8-1.25 | ||||||
| 13 | 25 | 12～30 | 17 | 14 | 8 | 0 -0.15 | 32 | 45 | 10 | 10 | 20 | 6.6 | 720 | 1,840 | 1,940 | M-Pitch8-1.0/8-1.25 | M-Pitch10-1.5 | |
| 16 | 13～28 | 21 | 18 | 38 | 47 | 12 | 26 | 750 | 1,890 | 1,980 | M-Pitch10-1.25/10-1.5 | － | ||||||
| 18 | 30 | 19～34 | 23 | 20 | 12 | 0 -0.18 | 50 | 56 | 14 | 12 | 34 | 9 | 780 | 2,010 | 2,000 | M-Pitch12-1.25/12-1.5 | － | |
| 21 | 18～33 | 26 | 23 | 57 | 15 | 790 | 2,020 | 2,020 | M-Pitch14-1.5 | M-Pitch16-2.0 | ||||||||
| 25 | 40 | 21～46 | 30 | 27 | 15 | 0 -0.22 | 65 | 74 | 19 | 15 | 44 | 11 | 1,080 | 2,450 | 2,320 | M-Pitch16-1.5/18-1.5 | M-Pitch20-2.5 | |
