フローティングジョイント　簡易接続型　－【おねじ】　シリンダコネクタ・ホルダセット　－

フローティングジョイント　簡易接続型　－【おねじ】　シリンダコネクタ・ホルダセット　－

ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

位置合わせ治具

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor
未確定：候補が12型番あります。
数量：

外形図・規格表


■セット
■ホルダ（A矢視）
■コネクタ

[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、B寸法は除く。
Type
ホルダType
[ M ]材質
[ S ]表面処理
[ H ]表面硬度
FJDHA
HLRA
S45C相当
塩浴軟窒化
500HV～
FJDHASS
HLRASS
SUS304
-
-
[ ! ] 塩浴軟窒化処理により色ムラが発生する場合がございますが、機能面に影響ありません。
[ ! ] 「塩浴軟窒化」の詳細はこちらをご参照ください。
[ ! ]ホルダのザグリ部分が抜ける場合がございます。
[ ! ]SUS304の材質硬度は11HRC以下(参考値)です。


規格表

型式
FJDHA5−0.8
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式
シリンダコネクタ
ホルダ
質量（g）
参考値
￥基準単価
Type
M－Pitch
T
D
L
h
F
ℓ
B
C
R
D1
A
T1
h1
W
H
a
P
d
d1
H1
Lu
FJDHA
FJDHASS
FJDHA
FJDHASS
3－0.5
44438666.914.598430104204.584.412191,1802,470
4－0.7
445311966.914.598430104204.584.413201,1402,400
5－0.8
4653131189.216.5128434135244.584.413301,2002,510
6－1.0
476319171011.51.58148436156264.584.414401,2302,580
8－1.25
6108420181416.21.5111911544208325.59.55.419911,3002,730
10－1.5
8139424211719.621423135522410386.6116.5221541,4803,110

型番リスト

表示件数
  • 1
    • 型番
    FJDHA3-0.5
    FJDHA4-0.7
    FJDHA5-0.8
    FJDHA6-1.0
    FJDHA8-1.25
    FJDHA10-1.5
    FJDHASS3-0.5
    FJDHASS4-0.7
    FJDHASS5-0.8
    FJDHASS6-1.0
    FJDHASS8-1.25
    FJDHASS10-1.5

    特性・用途

    接続ねじ 呼び

    本体 材質

    詳細材質

    表面処理

    材質証明書：材質

    材質証明書：表面処理

    		RoHS?最小発注数量
    該当なし
    [M3] M3ｘ0.5
    [スチール] S45C相当
    S45C相当
    塩浴軟窒化
    S45C相当
    塩浴軟窒化
    10
    1個
    該当なし
    [M4] M4ｘ0.7
    [スチール] S45C相当
    S45C相当
    塩浴軟窒化
    S45C相当
    塩浴軟窒化
    10
    1個
    該当なし
    [M5] M5ｘ0.8
    [スチール] S45C相当
    S45C相当
    塩浴軟窒化
    S45C相当
    塩浴軟窒化
    10
    1個
    該当なし
    [M6] M6ｘ1.0
    [スチール] S45C相当
    S45C相当
    塩浴軟窒化
    S45C相当
    塩浴軟窒化
    10
    1個
    該当なし
    [M8] M8ｘ1.25
    [スチール] S45C相当
    S45C相当
    塩浴軟窒化
    S45C相当
    塩浴軟窒化
    10
    1個
    該当なし
    [M10] M10ｘ1.5
    [スチール] S45C相当
    S45C相当
    塩浴軟窒化
    S45C相当
    塩浴軟窒化
    10
    1個
    耐食性・耐薬品 / 非磁性 / 耐熱性
    [M3] M3ｘ0.5
    [ステンレス] SUS304
    SUS304
    無
    SUS304
    -
    10
    1個
    耐食性・耐薬品 / 非磁性 / 耐熱性
    [M4] M4ｘ0.7
    [ステンレス] SUS304
    SUS304
    無
    SUS304
    -
    10
    1個
    耐食性・耐薬品 / 非磁性 / 耐熱性
    [M5] M5ｘ0.8
    [ステンレス] SUS304
    SUS304
    無
    SUS304
    -
    10
    1個
    耐食性・耐薬品 / 非磁性 / 耐熱性
    [M6] M6ｘ1.0
    [ステンレス] SUS304
    SUS304
    無
    SUS304
    -
    10
    1個
    耐食性・耐薬品 / 非磁性 / 耐熱性
    [M8] M8ｘ1.25
    [ステンレス] SUS304
    SUS304
    無
    SUS304
    -
    10
    1個
    耐食性・耐薬品 / 非磁性 / 耐熱性
    [M10] M10ｘ1.5
    [ステンレス] SUS304
    SUS304
    無
    SUS304
    -
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    クリーン洗浄・梱包済みでお届けします

    クリーン洗浄品とは

    1,240円
    ( 1,364円 )
    在庫品1日目当日出荷可能

    -

    1,200円
    ( 1,320円 )
    在庫品1日目当日出荷可能

    -

    1,260円
    ( 1,386円 )
    在庫品1日目当日出荷可能

    -

    1,290円
    ( 1,419円 )
    在庫品1日目当日出荷可能

    -

    1,370円
    ( 1,507円 )
    在庫品1日目当日出荷可能

    -

    1,550円
    ( 1,705円 )
    在庫品1日目当日出荷可能

    -

    2,590円
    ( 2,849円 )
    在庫品1日目当日出荷可能

    SL-FJDHASS3-0.5

    2,520円
    ( 2,772円 )
    在庫品1日目当日出荷可能

    SL-FJDHASS4-0.7

    2,640円
    ( 2,904円 )
    在庫品1日目当日出荷可能

    SL-FJDHASS5-0.8

    2,710円
    ( 2,981円 )
    在庫品1日目当日出荷可能

    SL-FJDHASS6-1.0

    2,870円
    ( 3,157円 )
    在庫品1日目当日出荷可能

    SL-FJDHASS8-1.25

    3,270円
    ( 3,597円 )
    在庫品1日目当日出荷可能

    SL-FJDHASS10-1.5

  • 1

    • 詳細情報

    基本情報

    先端がめねじのシリンダロッドに取り付けることができるシリンダコネクタです。

    ご注意

    • 洗浄品はこちらからご選定いただけます。
    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    納期・価格



    価格表

    ■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
    数量区分標準対応個別対応
    小口大口
    数 量1〜910〜1415〜1920〜5051～
    値引率基準単価5％10％18％お見積り
    [ ! ]表示数量超えはWOSにてご確認ください。


    納期

    在庫品
    		翌日出荷 >>こちら
    [ ! ]ご希望によりPM5:00迄、当日出荷受付致します。


    出荷日については、こちらをご覧ください。

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

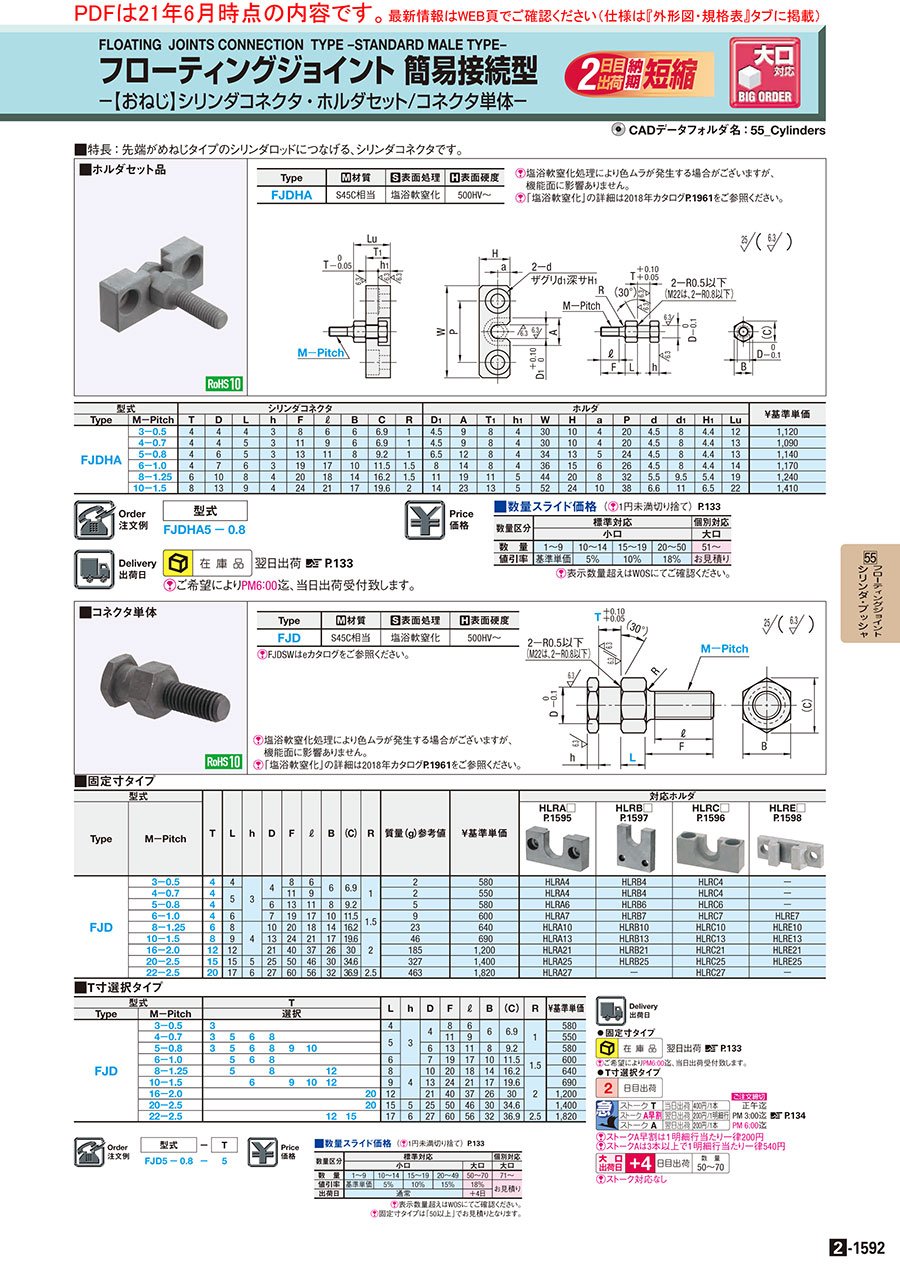

    2-1592
