フロ－ティングジョイント　簡易接続型　－【めねじ】円形タイプ－

フロ－ティングジョイント　簡易接続型　－【めねじ】円形タイプ－

ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

ワイヤー式シャッター

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor
未確定：候補が22型番あります。
数量：

外形図・規格表



[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、面取り公差は除く。
Type[ M ]材質[ S ]表面処理[ H ]表面硬度
FJCLS45C相当塩浴軟窒化500HV～
[ ! ] 塩浴軟窒化処理により色ムラが発生する場合がございますが、機能面に影響ありません。
[ ! ] 「塩浴軟窒化」の詳細はこちらをご参照ください。


規格表

型式−T
FJCL6−1.0−8
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式ThLDdBFC￥基準単価対応ホルダ
TypeM-Pitch選択FJCL
T寸		HLRA□
こちら
HLRB□
こちら
HLRC□
こちら
HLRE□
こちら
FJCL3-0.5 45      35610830.26404HLRA6HLRB6HLRC6HLRE6
4-0.7345      6714104680-HLRB7--
5-0.8 456     78 1257406HLRA8HLRB8HLRC8HLRE8
6-1.0 4 68    481016146760HLRA10HLRB10HLRC10HLRE10
8-1.25    8910  913201770.58208HLRA13HLRB13HLRC13HLRE13
10-1.25    8    111624218880HLRB16HLRC16HLRE16HLRE16
10-1.5    8910
12-1.25    8  12 121826221095012HLRB18HLRC18HLRE18HLRE18
14-1.5       12 13213027111,160HLRB21HLRC21HLRE21HLRE21
18-1.5        1515253530131,37015HLRB25HLRC25HLRE25HLRE25
■質量（g）参考値
型式質量（g）参考値
T選択
TypeM-Pitch345689101215
FJCL3-0.5-45------
4-0.7789------
5-0.8-121314-----
6-1.0-19-2124----
8-1.25----3739---
10-1.25----62----
10-1.5----626568--
12-1.25----71--83-
14-1.5-------12-
18-1.5--------19

型番リスト

表示件数
  • 1
    • 型番
    FJCL3-0.5-4
    FJCL3-0.5-5
    FJCL4-0.7-3
    FJCL4-0.7-4
    FJCL4-0.7-5
    FJCL5-0.8-4
    FJCL5-0.8-5
    FJCL5-0.8-6
    FJCL6-1.0-4
    FJCL6-1.0-6
    FJCL6-1.0-8
    FJCL8-1.25-8
    FJCL8-1.25-9
    FJCL8-1.25-10
    FJCL10-1.5-8
    FJCL10-1.5-9
    FJCL10-1.5-10
    FJCL10-1.25-8
    FJCL12-1.25-8
    FJCL12-1.25-12
    FJCL14-1.5-12
    FJCL18-1.5-15

    接続ねじ 呼び

    溝幅 T

    (mm)

    		RoHS?最小発注数量
    [M3] M3ｘ0.5
    4
    10
    1個
    [M3] M3ｘ0.5
    5
    10
    1個
    [M4] M4ｘ0.7
    3
    10
    1個
    [M4] M4ｘ0.7
    4
    10
    1個
    [M4] M4ｘ0.7
    5
    10
    1個
    [M5] M5ｘ0.8
    4
    10
    1個
    [M5] M5ｘ0.8
    5
    10
    1個
    [M5] M5ｘ0.8
    6
    10
    1個
    [M6] M6ｘ1.0
    4
    10
    1個
    [M6] M6ｘ1.0
    6
    10
    1個
    [M6] M6ｘ1.0
    8
    10
    1個
    [M8] M8ｘ1.25
    8
    10
    1個
    [M8] M8ｘ1.25
    9
    10
    1個
    [M8] M8ｘ1.25
    10
    10
    1個
    [M10] M10ｘ1.5
    8
    10
    1個
    [M10] M10ｘ1.5
    9
    10
    1個
    [M10] M10ｘ1.5
    10
    10
    1個
    [M10] M10ｘ1.25
    8
    10
    1個
    [M12] M12ｘ1.25
    8
    10
    1個
    [M12] M12ｘ1.25
    12
    10
    1個
    [M14] M14ｘ1.5
    12
    10
    1個
    [M18] M18ｘ1.5
    15
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    670円
    ( 737円 )
    在庫品1日目当日出荷可能
    670円
    ( 737円 )
    在庫品1日目当日出荷可能
    710円
    ( 781円 )
    在庫品1日目当日出荷可能
    710円
    ( 781円 )
    在庫品1日目当日出荷可能
    710円
    ( 781円 )
    在庫品1日目当日出荷可能
    780円
    ( 858円 )
    在庫品1日目当日出荷可能
    780円
    ( 858円 )
    在庫品1日目当日出荷可能
    780円
    ( 858円 )
    在庫品1日目当日出荷可能
    800円
    ( 880円 )
    在庫品1日目当日出荷可能
    800円
    ( 880円 )
    在庫品1日目当日出荷可能
    800円
    ( 880円 )
    在庫品1日目当日出荷可能
    860円
    ( 946円 )
    在庫品1日目当日出荷可能
    860円
    ( 946円 )
    在庫品1日目当日出荷可能
    860円
    ( 946円 )
    在庫品1日目当日出荷可能
    920円
    ( 1,012円 )
    在庫品1日目当日出荷可能
    920円
    ( 1,012円 )
    在庫品1日目当日出荷可能
    920円
    ( 1,012円 )
    在庫品1日目当日出荷可能
    920円
    ( 1,012円 )
    在庫品1日目当日出荷可能
    1,000円
    ( 1,100円 )
    在庫品1日目当日出荷可能
    1,000円
    ( 1,100円 )
    在庫品1日目当日出荷可能
    1,220円
    ( 1,342円 )
    在庫品1日目当日出荷可能
    1,440円
    ( 1,584円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    先端がおねじのシリンダロッドに取り付けることができるシリンダコネクタです。

    ご注意

    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    納期・価格



    価格表

    ■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
    数量区分標準対応個別対応
    小口大口
    数 量1〜910〜1415〜2021～
    値引率基準単価5％10％お見積り
    [ ! ]表示数量超えはWOSにてご確認ください。


    納期

    在庫品
    		翌日出荷 >>こちら
    [ ! ]ご希望によりPM5:00迄、当日出荷受付致します。


    出荷日については、こちらをご覧ください。

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

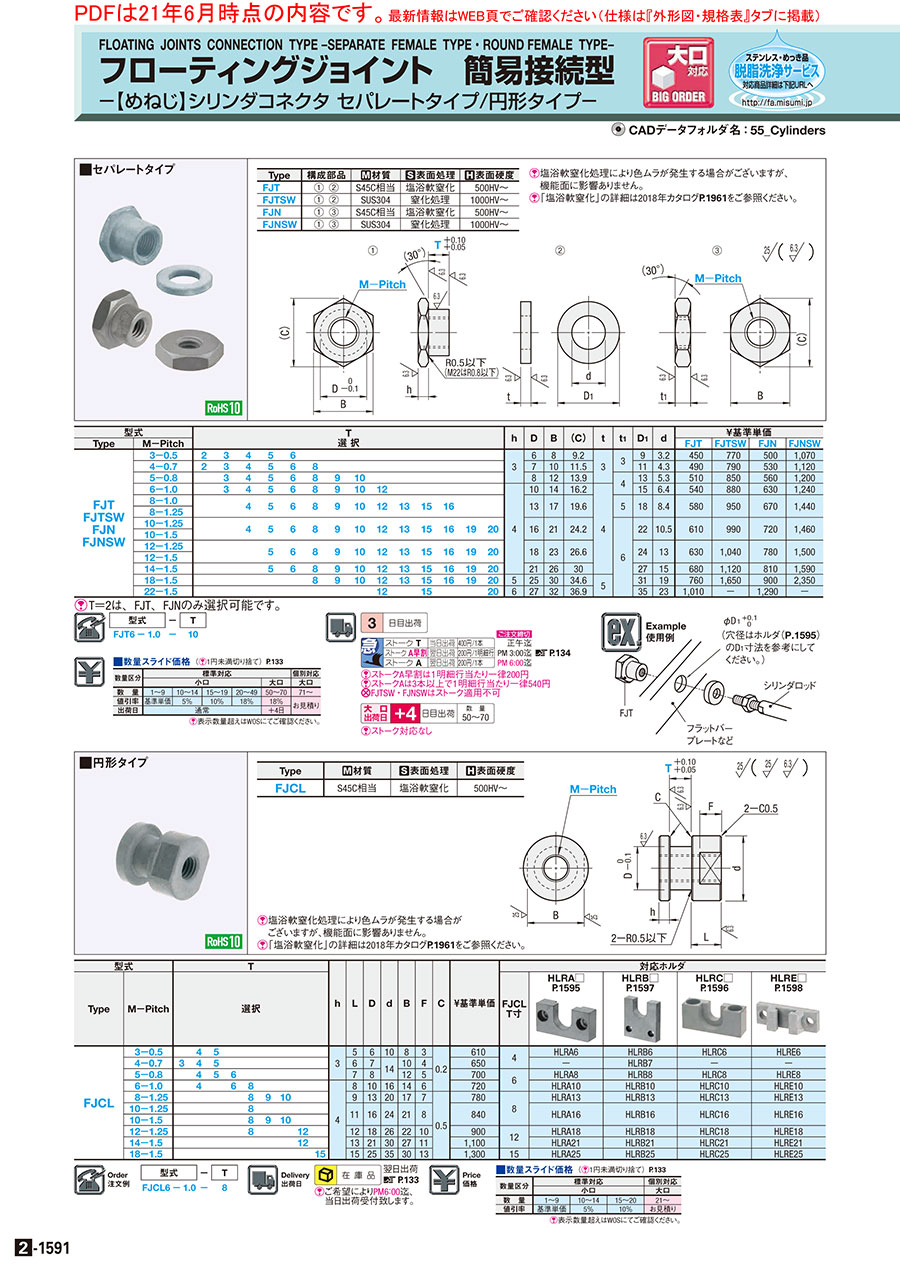

    2-1591

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    フロ－ティングジョイント　簡易接続型　－【めねじ】円形タイプ－のレビュー
    5平均満足度：5.02件のレビュー
    治具用
    5
    満足度：5.02023/06/20
    治具の位置決め用のセット棒の受けに使用しています。ミスミのカタログで見つけて購入したのですが、使用については何も問題ない...もっと読む
    0人が参考にしています。
    シリンダの先端金具として簡易的なフローティングに
    5
    満足度：5.02018/08/22
    ネジサイズが豊富なのでシリンダのボア径を問わず使用でき、 ホルダセットの形状も豊富なので、多種多様の組み合わせができる
    0人が参考にしています。
