アジャスタパッド 省スペースタイプ （中荷重）
- 通常単価(税別)
- 1,201円～2,376円
- 税込単価
- 1,321円～2,614円
【特長】従来品アジャスタパッドと比べ、パッド部（Ｄ寸）がコンパクトなアジャスタ...
詳細情報を確認する- 環境対応
- RoHS対応（10物質）
- 種類
- 各種アジャスタ
- 特長
- 金属マウント
- 接地面材質
- 金属
- 首振り機構
- あり
- 首振り角度 θ (deg)
- 14
- 材質証明書
- 対象外
ご注意

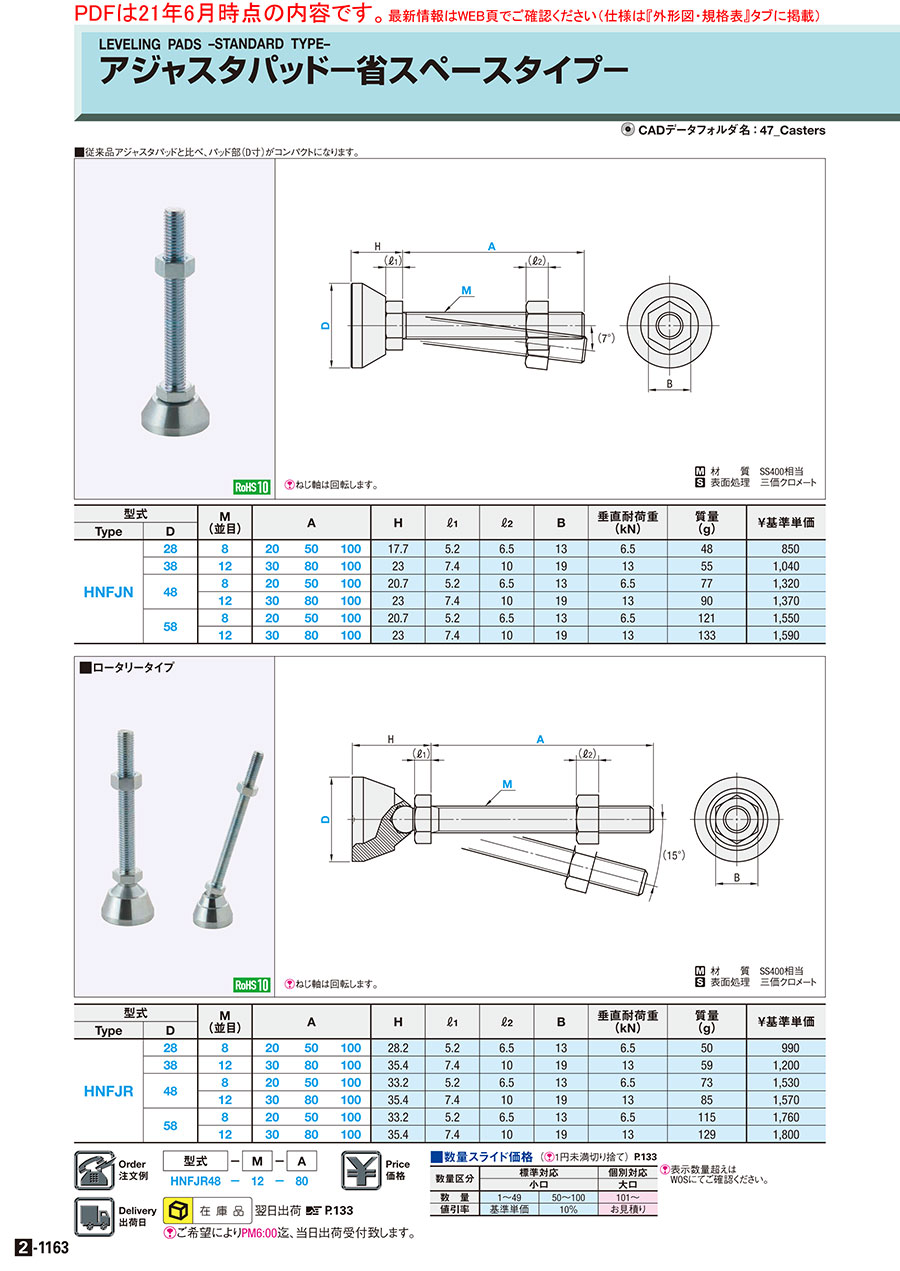

外形図・規格表
HNFJNS
[ ! ]ねじ軸は回転します。
| Type | 材質 | 表面処理 | ||
| HNFJN | SS400相当 | 三価クロメート | ||
| HNFJNS | SUS304相当 | − | ||
規格表
| 型式 | − | M | − | A |
| HNFJN38 | − | 12 | − | 100 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | M | A | H | ℓ1 | ℓ2 | B | 垂直耐荷重(kN) | 質量(g) | ￥基準単価 | ||||
| Type | D | (並目) | HNFJN | HNFJNS | |||||||||
| HNFJN HNFJNS | 28 | 8 | 20 | 50 | 100 | 17.7 | 5.2 | 6.5 | 13 | 6.5 | 48 | 893 | 1,310 |
| 38 | 12 | 30 | 80 | 100 | 23 | 7.4 | 10 | 19 | 13 | 55 | 1,092 | 1,610 | |
| 48 | 8 | 20 | 50 | 100 | 20.7 | 5.2 | 6.5 | 13 | 6.5 | 77 | 1,386 | 1,790 | |
| 12 | 30 | 80 | 100 | 23 | 7.4 | 10 | 19 | 13 | 90 | 1,439 | 1,870 | ||
| 58 | 8 | 20 | 50 | 100 | 20.7 | 5.2 | 6.5 | 13 | 6.5 | 121 | 1,628 | 2,080 | |
| 12 | 30 | 80 | 100 | 23 | 7.4 | 10 | 19 | 13 | 133 | 1,670 | 2,160 | ||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
1,277円 ( 1,405円 ) | 在庫品1日目当日出荷可能 |
- |
1,277円 ( 1,405円 ) | 在庫品1日目当日出荷可能 |
- |
1,277円 ( 1,405円 ) | 在庫品1日目当日出荷可能 |
- |
1,201円 ( 1,321円 ) | 在庫品1日目当日出荷可能 |
- |
1,201円 ( 1,321円 ) | 在庫品1日目当日出荷可能 |
- |
1,201円 ( 1,321円 ) | 在庫品1日目当日出荷可能 |
- |
1,525円 ( 1,678円 ) | 在庫品1日目当日出荷可能 |
- |
1,525円 ( 1,678円 ) | 在庫品1日目当日出荷可能 |
- |
1,525円 ( 1,678円 ) | 在庫品1日目当日出荷可能 |
- |
1,583円 ( 1,741円 ) | 在庫品1日目当日出荷可能 |
- |
1,583円 ( 1,741円 ) | 在庫品1日目当日出荷可能 |
- |
1,583円 ( 1,741円 ) | 在庫品1日目当日出荷可能 |
- |
1,791円 ( 1,970円 ) | 在庫品1日目当日出荷可能 |
- |
1,791円 ( 1,970円 ) | 在庫品1日目当日出荷可能 |
- |
1,791円 ( 1,970円 ) | 在庫品1日目当日出荷可能 |
- |
1,837円 ( 2,021円 ) | 在庫品1日目当日出荷可能 |
- |
1,837円 ( 2,021円 ) | 在庫品1日目当日出荷可能 |
- |
1,837円 ( 2,021円 ) | 在庫品1日目当日出荷可能 |
- |
1,873円 ( 2,060円 ) | 在庫品1日目当日出荷可能 |
|
1,873円 ( 2,060円 ) | 在庫品1日目当日出荷可能 |
|
1,873円 ( 2,060円 ) | 在庫品1日目当日出荷可能 |
|
1,771円 ( 1,948円 ) | 在庫品1日目当日出荷可能 |
|
1,771円 ( 1,948円 ) | 在庫品1日目当日出荷可能 |
|
1,771円 ( 1,948円 ) | 在庫品1日目当日出荷可能 |
|
1,969円 ( 2,166円 ) | 在庫品1日目当日出荷可能 |
|
1,969円 ( 2,166円 ) | 在庫品1日目当日出荷可能 |
|
1,969円 ( 2,166円 ) | 在庫品1日目当日出荷可能 |
|
2,057円 ( 2,263円 ) | 在庫品1日目当日出荷可能 |
|
2,057円 ( 2,263円 ) | 在庫品1日目当日出荷可能 |
|
2,057円 ( 2,263円 ) | 在庫品1日目当日出荷可能 |
|
2,288円 ( 2,517円 ) | 在庫品1日目当日出荷可能 |
|
2,288円 ( 2,517円 ) | 在庫品1日目当日出荷可能 |
|
2,288円 ( 2,517円 ) | 在庫品1日目当日出荷可能 |
|
2,376円 ( 2,614円 ) | 在庫品1日目当日出荷可能 |
|
2,376円 ( 2,614円 ) | 在庫品1日目当日出荷可能 |
|
2,376円 ( 2,614円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】従来品アジャスタパッドと比べ、パッド部（Ｄ寸）がコンパクトなアジャスタパッドです。
