【エコノミーシリーズ】 RoHS対応 精密ボールねじ 軸径φ10 リード2・4
- 通常単価(税別)
- -
- 税込単価
- -
【最短：7日目出荷～】7日目出荷商品多数ご用意！類似品比較ポイント：本商品は定...
詳細情報を確認するご注意
- 【WEB納期表示について】※短納期でお届け出来る商品が「お見積り」と表示されている場合がございます。型式を確定し「価格を確認」ボタンを押して頂くか、WOSにてお見積り頂き正しい出荷日をご確認ください。
- ねじ軸からナットを外された場合は保証対象外となります。納入時に外観不良やボール脱落などがございましたら、ねじ軸からナットを外さずご連絡ください。
- 破損防止のため本商品の梱包は段ボール用ステープラーで封をしております。開梱時は工具等をご利用いただき、ステープラーの針でお怪我をなさいませんよう十分にご注意ください。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が2型番あります。

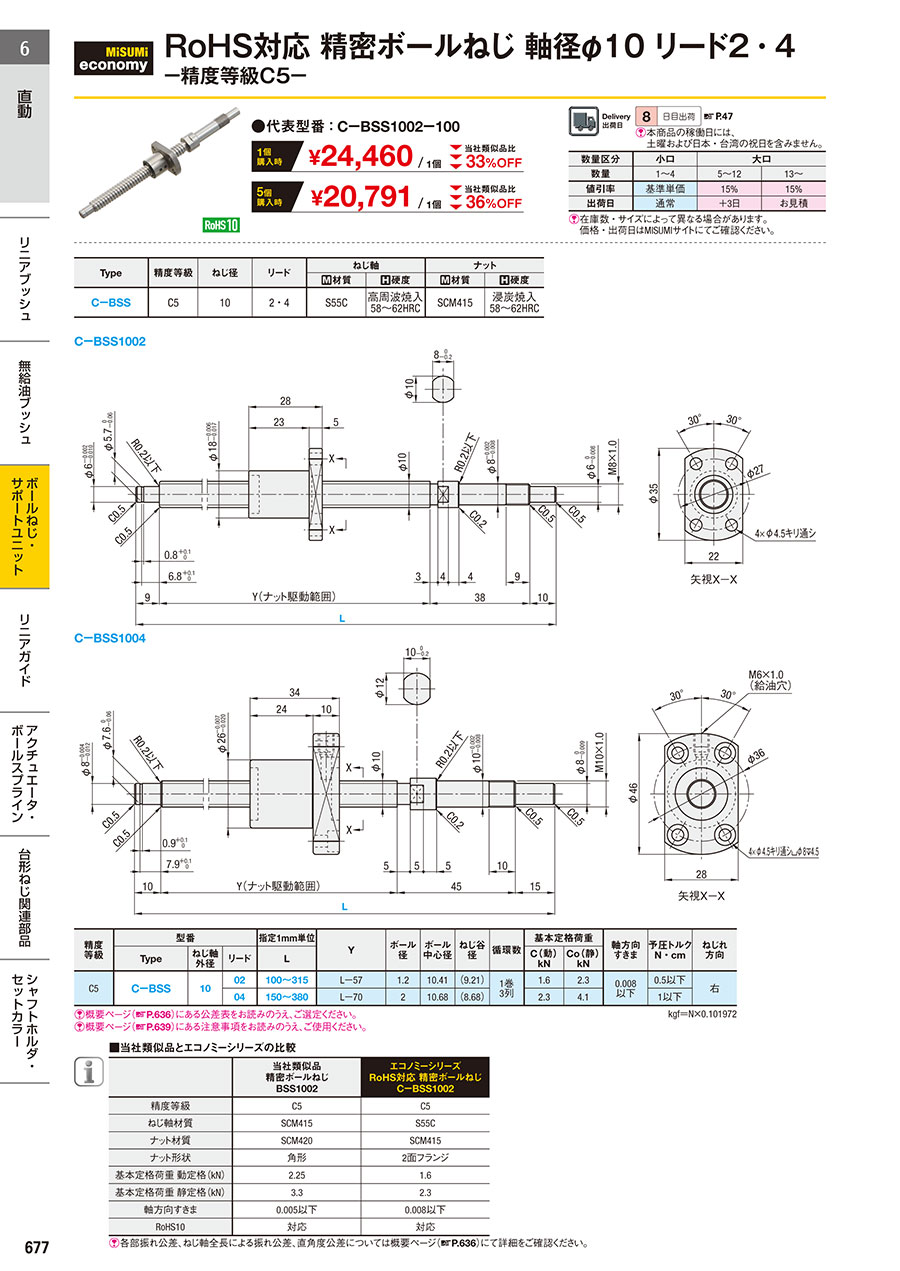

外形図・規格表
外形図
CーBSS1002
CーBSS1004
矢視X-X
CーBSS1004
矢視X-X
| ナット 種類 | Type | 精度 等級 | ねじ径 | リード | ねじ軸 | ナット | ||
| [ M ]材質 | [ H ]硬度 | [ M ]材質 | [ H ]硬度 | |||||
| スタンダードナット | C-BSS | C5 | 10 | 2・4 | S55C | 高周波焼入 58〜62HRC | SCM415 | 浸炭焼入 58〜62HRC |
規格表
| 型式 | − | L |
| C-BSS1002 | − | 200 |
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
kgf＝N×0.101972
[ ! ]ボールねじとナットは組み合わせにより精度保証を行う商品のため、ボールねじ単体及びナット単体での販売は行っておりません。
[ ! ]絞り込み条件にてご選択出来ない仕様は、規格外・特注とも受け付けることが出来かねます。
[ ! ]ねじ軸からナットを外された場合は保証対象外となります。納入時に外観不良やボール脱落などがございましたら、ねじ軸からナットを外さずご連絡ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 精度 等級 | 型番 | 指定1mm単位 | Y | ボール 径 | ボール 中心径 | ねじ谷径 | 循環数 | 基本定格荷重 | 軸方向 すきま | 予圧トルク N・cm | ねじれ 方向 | |||
| Type | ねじ軸 外径 | リード | L | C(動) kN | Co(静) kN | |||||||||
| C5 | CーBSS | 10 | 02 | 100〜315 | L−57 | 1.2 | 10.41 | (9.21) | 1巻 3列 | 1.6 | 2.3 | 0.008 以下 | 0.5以下 | 右 |
| 04 | 150〜380 | L−70 | 2 | 10.68 | (8.68) | 2.3 | 4.1 | 1以下 | ||||||
[ ! ]ボールねじとナットは組み合わせにより精度保証を行う商品のため、ボールねじ単体及びナット単体での販売は行っておりません。
[ ! ]絞り込み条件にてご選択出来ない仕様は、規格外・特注とも受け付けることが出来かねます。
[ ! ]ねじ軸からナットを外された場合は保証対象外となります。納入時に外観不良やボール脱落などがございましたら、ねじ軸からナットを外さずご連絡ください。
追加工
| 型式 | − | L | − | （FC・KC…etc.） |
| C-BSS1004 | − | 182 | − | KC3 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| Alterations | Code | Spec. | ￥/1 Code | Alterations | Code | Spec. | ￥/1 Code | |||||||||||||||
支持側軸端加工無 | NC | 支持側の軸端加工は行いません。 指定方法 NC | －200 | 固定側軸端キー溝加工 キー溝詳細寸法 >> P.706  | KC | 固定側軸端にキー溝加工を行います。 KC＝指定1mm単位 指定方法 KC10 [ ! ]3≦KC≦14（9） | 600 | |||||||||||||||
ナット向き変更
| RLC | ナットの向きを変更します。 指定方法 RLC | 無料 | 固定側軸端キー溝加工 | KLC | 固定側軸端キー溝加工の位置指定ができます。 （キー溝寸法はKCと同じです。） K,S＝指定1mm単位 指定方法 KLC－K5－S1 [ ! ]4≦K＋S≦14（9） | 600 | |||||||||||||||
支持側軸端止め輪溝加工無 | RNC | 支持側軸端の止め輪溝加工 を行いません。 指定方法 RNC [ NG ]FCとの併用不可。 | 無料 | 固定側軸端平面取加工 | SC | 固定側軸端に平面取加工を行います。 SC＝指定1mm単位 指定方法 SC7 [ ! ]5≦SC≦14（9） | 600 | |||||||||||||||
支持側加工変更 | GC | 支持側の加工を変更します。 Q＝6・8より選択 [ ! ]Y寸法は短くなります。 G＝指定1mm単位 指定方法 GC－Q8－G20 [ ! ]5≦G≦Q×3 [ NG ]1002は適用不可 [ ! ]止め輪加工無 [ NG ]FCとの併用不可 | 400 | 固定側軸端平面取加工（2ヶ所） SWC SGC  | SWC SGC | 固定側軸端に平面取加工を2ヶ所行います。 SWC：90°の位置 SGC：120°の位置 指定1mm単位 指定方法 SWC10 [ ! ]5≦SWC・SGC≦14（9） | 各300 | |||||||||||||||
支持側軸端長さ変更 | FC | 支持側軸端長さを変更します。 FC＝指定1mm単位 指定方法 FC20
[ NG ]GCとの併用不可 | 300 | [ ! ]（ ）寸法は1002に適用します。 | ||||||||||||||||||
■備考
| [ ! ]リチウム石けんグリース（シェルアルバニアグリースS2）封入済みです。 | ＜ナットのオーバーラン禁止＞ | ＜ナットの取り外し禁止＞ | ||
| [ ! ]ボールねじ精度は選定ガイド・ラインナップをご覧ください。 |  |  | ||
| [ ! ]サポートユニット詳細は概要・ラインナップをご覧ください。 | ||||
| [ ! ]取扱注意：ナットをボールねじナット駆動範囲からオーバーランさせたり、ねじ軸から | ||||
| 抜いたりしないでください。ボールの脱落やボール循環部品の損傷などが発生します。 | ||||
| [ ! ]ボールねじ軸及びナットを傾けると自重で落下することがありますのでご注意ください。 | ||||
| [ ! ]サポートユニット付属のカラー1つを締付けナット側でお使いください。 |
■周辺部品：下記のような部品と組み合わせてご使用いただけます。
[ ! ]サポートユニットは上記型式以外にも豊富なバリエーションを取り揃えております。（ラインナップ）
 |  |  | |
| サポートユニット（角型低床タイプ） | サポートユニット（丸型タイプ） | ||
| [ ! ]C-VALUEボールねじに取付くナットブラケットのご用意はございません。 | |||
■サポートユニットとの組合せ
| ボールねじ型式 | 推奨サポートユニット | |||||
| Type | ねじ軸 外径 | リード | 型式 | 形状 | 固定側 | 支持側 |
| C-BSS | 10 | 02 | C-BSW8S | 角型 | ○ | なし |
| C-BUN8 | なし | ○ | ||||
| C-BRW8S | 丸型 | ○ | なし | |||
| C-BUR6 | なし | ○ | ||||
| 04 | C-BSW10S | 角型 | ○ | なし | ||
| C-BUN10 | なし | ○ | ||||
| C-BRW10S | 丸型 | ○ | なし | |||
| C-BUR10 | なし | ○ | ||||
関連商品
| 【エコノミーシリーズ】 研削ボールねじ 軸径φ10 リード 2・4（C5相当） | サポートユニット角型 固定側標準タイプ 海外製アンギュラベアリング5級 | サポートユニット丸型 固定側標準タイプ 海外製アンギュラベアリング5級 |
 |  |  |
■仕様比較
| ▼現在の商品ページはこちら | |||
| 当社類似品 精密ボールねじ BSS1002 | エコノミーシリーズ 精密ボールねじ C-BSS1002 | エコノミーシリーズ 研削ボールねじ C-KBS1002 | |
| 精度等級 | C5 | C5 | C5相当 |
| ねじ軸材質 | SCM415 | S55C | S55C相当 |
| ナット材質 | SCM420 | SCM415 | SCM420相当 |
| ナット形状 | 角形 | 2面フランジ | 2面フランジ |
| 基本定格荷重 動定格(kN) | 2.25 | 1.6 | 1.2 |
| 基本定格荷重 静定格(kN) | 3.3 | 2.3 | 2.1 |
| 軸方向すきま | 0.005以下 | 0.008以下 | 0.008未満 |
| RoHS10 | 対応 | 対応 | 保証外 |
製品比較情報
| 種類 | 精度 等級 | ねじ軸 外径 | (1)(2) | (3) | (4)(5) | (6) | (7) | ||||||||||
| 振れ公差(最大) | 振れ公差(最大) | 直角度公差(最大) | 直角度公差(最大) | 直角度公差(最大) | |||||||||||||
| 当社類似品 | エコノミーシリーズ | 当社類似品 | エコノミーシリーズ | 当社類似品 | エコノミーシリーズ | 当社類似品 | エコノミーシリーズ | 当社類似品 | エコノミーシリーズ | ||||||||
| BSS□□ | CーBSS(A)/ CーBSS□□ | CーKBS・EーKBS/ CーTBS□・ EーTBS | BSS□□ | CーBSS(A)/ CーBSS□□ | CーKBS・EーKBS/ CーTBS□・ EーTBS | BSS□□ | CーBSS(A)/ CーBSS□□ | CーKBS・EーKBS/ CーTBS□・ EーTBS | BSS | CーBSS(A) | CーKBS EーKBS | BSS | CーBSS(A) | CーKBS EーKBS | |||
| 研削 | C5 ・ C5相当 | 6 | − | − | 0.010 | − | − | 0.010 | − | − | 0.005 | − | − | 0.010 | − | − | 0.010 |
| 8 | 0.011 | 0.011 | 0.100 | 0.011 | 0.011 | 0.100 | 0.005 | 0.005 | 0.020 ※参考値 | 0.010 | 0.010 | 保証なし | 0.012 | 0.012 | 保証なし | ||
| 10 | |||||||||||||||||
| 12 | |||||||||||||||||
| 15 | 0.012 | 0.012 | 0.012 | 0.012 | 0.011 | 0.011 | 0.015 | 0.015 | |||||||||
| 20 | |||||||||||||||||
| 25 | 0.013 | 0.013 | 0.013 | 0.013 | 0.013 | 0.013 | 0.019 | 0.019 | |||||||||
| 転造 | C7 ・ C7相当 | 6 | − | − | 0.014 | − | − | 0.014 | − | − | 0.007 | − | |||||
| 8 | 0.014 | 0.014 | 0.014 | 0.014 | 0.014 | 0.014 | 0.007 | 0.007 | 0.100 | ||||||||
| 10 | |||||||||||||||||
| 12 | |||||||||||||||||
| 15 | |||||||||||||||||
| 20 | |||||||||||||||||
| 25 | 0.020 | 0.020 | 0.020 | 0.020 | 0.020 | 0.020 | |||||||||||
| 32 | 0.008 | 0.008 | |||||||||||||||
| C10 | 8 | 0.040 | 0.040 | − | 0.040 | 0.040 | − | 0.010 | 0.010 | − | − | ||||||
| 10 | |||||||||||||||||
| 12 | |||||||||||||||||
| 15 | |||||||||||||||||
| 20 | |||||||||||||||||
| 25 | 0.060 | 0.060 | 0.060 | 0.060 | |||||||||||||
| 32 | |||||||||||||||||
| 種類 | 精度 等級 | 代表 Type | ねじ軸 外径 | (8)振れ公差(最大) | ||||||||||
| ねじ軸全長 | ||||||||||||||
| ～125 | 126～200 | 201～315 | 316～400 | 401～500 | 501～630 | 631～800 | 801～1000 | 1001～1250 | 1251～1600 | 1601～2000 | ||||
| 研削 | C5 | CーBSS(A) | 8 | 0.035 | 0.050 | 0.065 | − | − | − | − | − | − | − | − |
| 10 | 0.040 | 0.055 | 0.065 | 0.080 | 0.090 | − | − | − | − | − | ||||
| 12 | ||||||||||||||
| 15 | − | 0.045 | 0.055 | 0.060 | 0.075 | 0.090 | 0.120 | 0.150 | 0.190 | − | ||||
| 20 | ||||||||||||||
| 25 | − | − | 0.040 | 0.045 | 0.050 | 0.060 | 0.070 | 0.085 | 0.100 | 0.130 | − | |||
| C5 相当 | CーKBS EーKBS | 6 | 0.075 | 0.075 | − | − | − | − | − | − | − | − | − | |
| 8 | 0.060 | 0.075 | 0.100 | − | − | − | − | − | − | − | − | |||
| 10 | 0.055 | 0.065 | 0.080 | − | − | − | − | − | − | − | − | |||
| 12 | − | 0.100 | 0.120 | − | − | − | − | − | − | |||||
| 15 | − | 0.060 | 0.070 | 0.080 | 0.095 | 0.110 | 0.140 | 0.170 | − | − | − | |||
| 20 | − | − | − | − | ||||||||||
| 25 | − | − | 0.060 | 0.070 | 0.080 | 0.090 | 0.100 | 0.130 | − | − | − | |||
| 転造 | C7 | CーBSST□ | 8 | 0.060 | 0.075 | 0.100 | − | − | − | − | − | − | − | − |
| 10 | 0.055 | 0.065 | 0.080 | 0.100 | 0.120 | 0.150 | − | − | − | − | − | |||
| 12 | ||||||||||||||
| 15 | − | 0.060 | 0.070 | 0.080 | 0.095 | 0.110 | 0.140 | 0.170 | 0.210 | 0.270 | − | |||
| 20 | ||||||||||||||
| 25 | − | − | 0.060 | 0.070 | 0.080 | 0.090 | 0.100 | 0.130 | 0.150 | 0.190 | − | |||
| 32 | ||||||||||||||
| C7 相当 | CーTBS□ EーTBS | 6 | 0.075 | 0.075 | − | − | − | − | − | − | − | − | − | |
| 8 | 0.100 | 0.140 | 0.210 | 0.270 | − | − | − | − | − | − | − | |||
| 10 | − | 0.120 | 0.160 | 0.210 | 0.270 | 0.350 | − | − | − | − | − | |||
| 12 | ||||||||||||||
| 15 | − | 0.110 | 0.130 | 0.160 | 0.200 | 0.250 | 0.320 | 0.420 | − | − | − | |||
| 20 | ||||||||||||||
| 25 | − | − | 0.110 | 0.130 | 0.160 | 0.190 | 0.230 | 0.300 | − | − | − | |||
| 32 | ||||||||||||||
| C10 | CーBSSC□ | 8 | 0.100 | 0.140 | 0.210 | (0.270) | − | − | − | − | − | − | − | |
| 10 | − | 0.120 | 0.160 | 0.210 | 0.270 | 0.350 | − | − | − | − | − | |||
| 12 | ||||||||||||||
| 15 | − | 0.110 | 0.130 | 0.160 | 0.200 | 0.250 | 0.320 | 0.420 | 0.550 | 0.730 | 0.730 | |||
| 20 | ||||||||||||||
| 25 | − | − | 0.110 | 0.130 | 0.160 | 0.190 | 0.230 | 0.300 | 0.380 | 0.500 | 0.690 | |||
| 32 | − | − | ||||||||||||
