転造ボールねじ コンパクト ナット 軸径φ8 リード2
ご注意
- ボールねじとナットは組み合わせにより精度保証を行う商品のため、ボールねじ単体及びナット単体での販売は行っておりません。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が2型番あります。
外形図・規格表

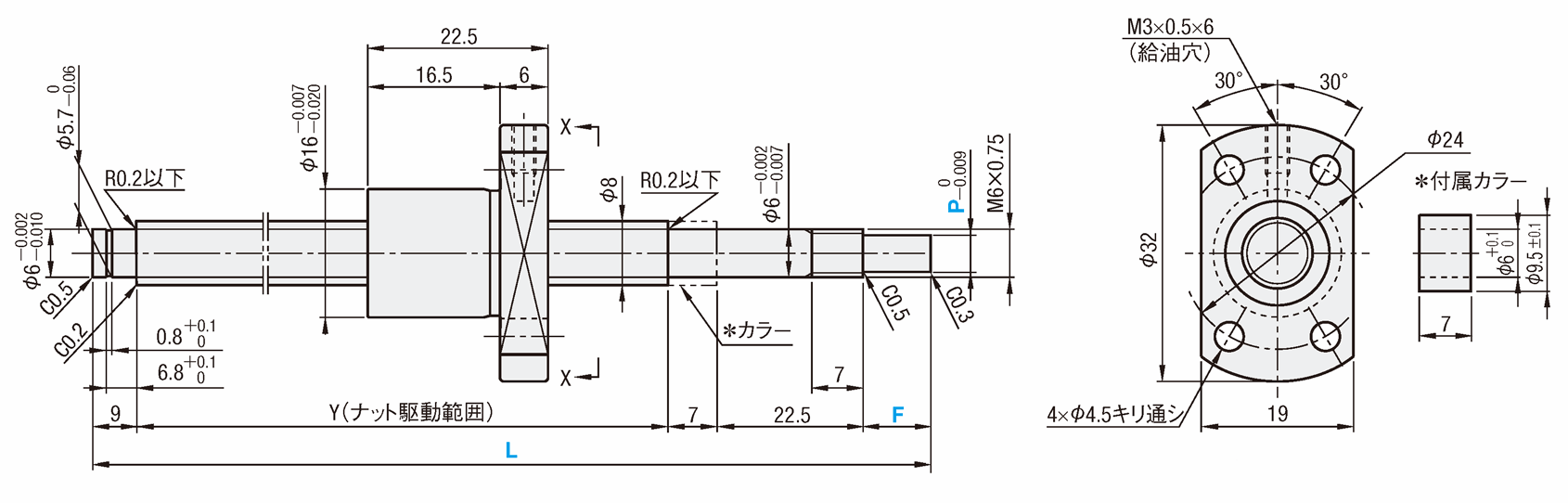

外形図
BSSC（K）0802
＊付属カラー（1個） [ M ]材質S45C [ S ]表面処理 四三酸化鉄皮膜
矢視X－X
＊付属カラー（1個） [ M ]材質S45C [ S ]表面処理 四三酸化鉄皮膜
| ナット 種類 | Type | 精度 等級 | ねじ径 | リード | ねじ軸 | ナット | |||||
| 標準 | F・P指定 | [ M ]材質 | [ H ]硬度 | [ S ]表面処理 | [ M ]材質 | [ H ]硬度 | [ S ]表面処理 | ||||
| コンパクトナット | BSSC | BSSCK | C10 | 8 | 2 | S55C | 高周波焼入 56～62HRC | － | SCM420H | 浸炭焼入 58～62HRC | － |
規格表
| 型式 | − | L | − | F | − | P |
| BSSC0802 | − | 200 | ||||
| BSSCK0802 | − | 200 | − | F12 | − | P4.5 |
| ナット 種類 | 精度 等級 | 型式 | 指定1mm単位 | Y | ボール 径 | ボール 中心径 | ねじ谷径 | 循環数 | 基本定格荷重 | 軸方向 すきま | ねじれ 方向 | |||||
| Type | ねじ軸外径 | リード | L | ＊F | ＊P | C(動)kN | Co(静)kN | |||||||||
| コンパクト ナット | C10 | BSSC | 08 | 02 | 100～400 | 7.5 | 4.5 | L－46 | 1.2 | 8.15 | (7) | 4巻1列 | 1.17 | 2.1 | 0.05以下 | 右 |
| BSSCK | 8～13 | 4・4.5 | L－(38.5＋F) | |||||||||||||
| ＊F・PはBSSCKのみ指定可能です。 [ ! ]F≦P×3となります。[ ! ]Y(ナット駆動範囲)＞(ナット全長)となります。 kgf＝N×0.101972 | ||||||||||||||||
追加工
| 型式 | − | L | − | F | − | P | − | （FC・SC…etc.） |
| BSSC0802 | − | 270 | − | SC5 |
| Alterations | Code | Spec. | ￥/1 Code | Alterations | Code | Spec. | ￥/1 Code | |||||||

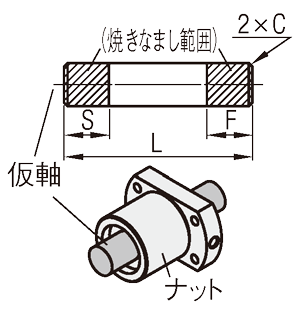

両軸端加工無 [ ! ]ナットは仮軸に着けて出荷します。 | WNC | 両軸端加工を行いません。 指定方法 WNC－S20－F80 [ ! ]焼きなまし指定＋25mmの範囲は 硬度低下の可能性があります。 [ ! ]S＋F≦L/2 [ ! ]L－(S＋F)≦Y＋50 [ ! ]焼き鈍し指定部＋25mmの振れは 規格より大きくなる可能性があります。 | －700 | 支持側軸端長さ変更 | FC | 支持側軸端長さを変更します。 FC＝指定1mm単位 指定方法 FC20 [ ! ]10≦FC≦20 [ ! ]Y寸法は短くなります。 | 300 | |||||||
固定側スパナ溝加工 | SZC | 固定側軸端にスパナ溝加工を行います。 指定方法 SZC [ ! ]スパナ溝にナットがかかると ボールが脱落します。 | 700 | |||||||||||
支持側軸端加工無 | NC | 支持側の軸端加工は行いません。 指定方法 NC | －700 | 固定側軸端平面取加工 | SC | 固定側軸端に平面取加工を行います。 SC＝指定1mm単位 指定方法 SC5 [ ! ]5≦SC≦12 SC≦F－1 | 300 | |||||||
ナット向き変更
| RLC | ナットの向きを変更します。 指定方法 RLC | 無料 | 固定側軸端平面取加工（2ヶ所） SWC SGC  | SWC SGC | 固定側軸端に平面取加工を2ヶ所行います。 SWC：90°の位置 SGC：120°の位置 指定1mm単位 指定方法 SWC6 [ ! ]5≦SWC・SGC≦12 SWC・SGC≦F－1 | 各300 | |||||||
支持側軸端止め輪溝加工無 | RNC | 支持側軸端の止め輪溝加工を行いません。 指定方法 RNC [ NG ]FCとの併用不可。 | 無料 | 専用の仮軸を付属 | TAS | 各ボールねじに適合する専用の 仮軸を付属します。 ナットをねじ軸から外す場合は、専用 仮軸を必ずご使用ください。 [ ! ]仮軸の使用方法はP.707をご覧ください。 | 100 | |||||||
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目〜 |
- ( - ) | 5日目〜 |
詳細情報
基本情報
類似品比較ポイント：サポートユニット低床タイプと合わせて駆動機構の低床化が可能です。
ご注意
- ボールねじとナットは組み合わせにより精度保証を行う商品のため、ボールねじ単体及びナット単体での販売は行っておりません。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]F・P指定タイプ BSSCKの価格は
標準タイプに2,050円を加算してください。
ex.）BSSCK0802－300－F12－P4.5
>12,020円＋2,050円＝14,070円
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| ナット 種類 | 精度 等級 | 型式 | ￥基準単価 | |
| L100～200 | L201～400 | |||
| コンパクトナット | C10 | BSSC0802 | 11,760 | 12,020 |
標準タイプに2,050円を加算してください。
ex.）BSSCK0802－300－F12－P4.5
>12,020円＋2,050円＝14,070円
納期
| 5 | 日目出荷 |
| 大 口 出荷日 | +5 | 日目出荷 | 数量 5～12 |
| 数量区分 | 標準対応 | 個別対応 | |
| 小口 | 大口 | 大口 | |
| 数 量 | 1〜4 | 5〜12 | 13〜 |
| 出荷日 | 通常 | ＋5日 | お見積り |
出荷日については、こちらをご覧ください。
概要・仕様
仕様・概要
ーコンパクトナット特長ー
・ナット外径がコンパクトになります。・直動機構が低床化できます。・ストロークが長くなります。
・ナット外径がコンパクトになります。・直動機構が低床化できます。・ストロークが長くなります。
| ■周辺部品：下記のような部品と組み合わせてご使用いただけます。 | ||||
 |  |  |  | |
| サポートユニット（角型低床タイプ） | サポートユニット（丸型タイプ） | ナットブラケット（ブロックタイプ） | ||
| ■サポートユニットとの組合せ | ■ナットブラケットとの組合せ | ||||||||||||||
| ボールねじ型式 | 推奨サポートユニット | ボールねじ型式 | 推奨ナットブラケット | ||||||||||||
| Type | ねじ軸 外径 | リード | 型式 | 形状 | 固定側 | 支持側 | 掲載 ページ | Type | ねじ軸 外径 | リード | 型式 | 掲載 ページ | |||
| Type | No. | Type | No. | ||||||||||||
| BSSC | 08 | 02 | BSV | 6 | 角型 低床 | ○ | P.795 | BSSC | 08 | 02 | BNFB BNFM BNFR BNFA | 802C | P.804 | ||
| BUV | 6 | ○ | P.796 | P.804 | |||||||||||
| BRW | 6 | 丸型 | ○ | P.791 | P.804 | ||||||||||
| BUR | 6 | ○ | P.792 | P.804 | |||||||||||
| [ ! ]サポートユニットは上記型式以外にも豊富なバリエーションを取り揃えております。(ラインナップ) | [ ! ]ナットブラケットは上記型式以外にも豊富なバリエーションを取り揃えております。こちら | ||||||||||||||

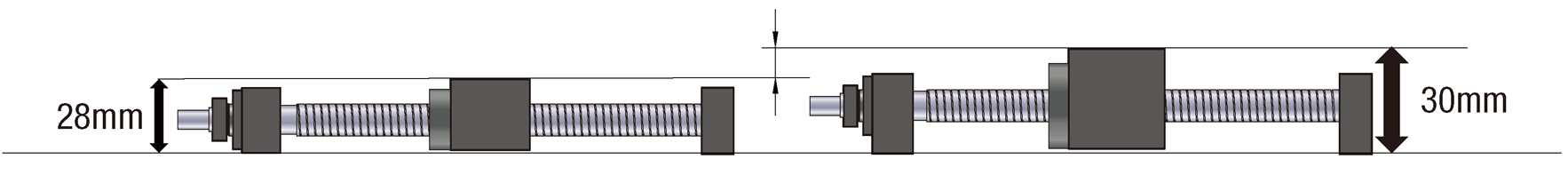

| 高さ2mm低床化 |
| ■サポートユニット低床タイプと組合せて駆動機構の低床化が可能です。 |
 |
| <低床タイプ><標準タイプ> |
商品担当おすすめ
転造ボールねじ コンパクト ナット 軸径φ8 リード2のレビュー
軽負荷の駆動に使用。
4
4.02021/09/30
単体で動かすと結構重いのですが サポートユニットとの平行 芯だしをきちんと行うとかなり軽く作動します。
0人が参考にしています。
