【エコノミーシリーズ】 RoHS対応 中荷重用リニアガイド

ミスミ製リニアガイド 商品情報

商品タイプ（型式）

1標準長さ（定寸）は こちら をご参考ください。標準長さ（定寸）に希望のレール長さが無い場合は、10mm指定（指定寸）をお選びください。

23～4ブロック品をご希望の方は、1ブロック品の型番を選定いただき、追加工で「B3（3ブロック）」または「B4（4ブロック）」を指定ください。

!ブロック・レールの単品購入はできません。

!耐熱温度は−20〜80℃になります。

型式構成

例）[レール長タイプ] 10mm指定、[ブロック数] 1（※追加工B3の場合、3）、[タイプ] 標準ブロック、[高さ] 24

外形図

標準ブロックワイドブロック

[！] L寸指定タイプのG寸法は下表と異なります。詳細はこちら

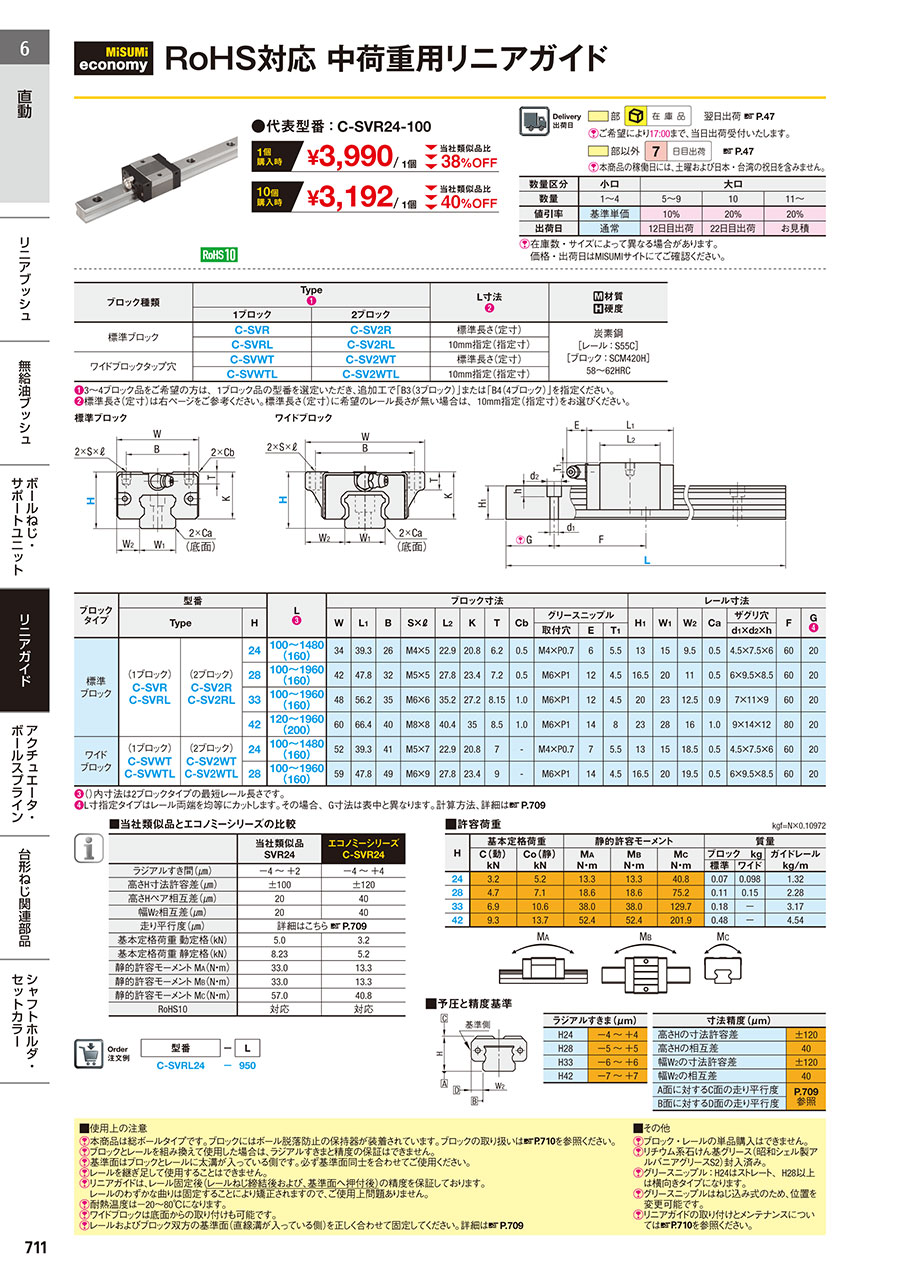

規格表

3( )内寸法は2ブロックタイプの最短レール長さです。

4L寸指定タイプはレール両端を均等にカットします。その場合、G寸法は表中と異なります。計算方法、詳細は>>こちら

!サイズ24はレールザグリ穴サイズが当社類似品と異なります。ご注意ください。

!グリースニップル：H24はストレート、H28以上は横向きタイプになります。

!グリースニップルはねじ込み式のため、位置を変更可能です。

!ワイドブロックは底面からの取付も可能です。

!レールおよびブロック双方の基準面（直線溝が入っている側）を正しく合わせて固定してください。詳細は>>こちら。

■標準のグリースニップル位置

• 基準面を手前にしたとき、下図の向きにグリスニップルが付きます。

1ブロック2ブロック3ブロック4ブロック

標準レール長さ (定寸) 一覧

下表が各サイズの標準レール長さ一覧になります。こちらからレール長さをお選びください。
また、下表に無い長さも10mm単位でご指定できます。その場合は下表右端の追加価格が発生します。

5指定したL寸よりも長く、最も近い標準レール長さ（定寸タイプ）の基準単価に表中の金額を加算してください。

　　　例）C-SVRL24-350のとき　C-SVR24-400の価格 （4,930） + 500 = 5,430円

!( )内寸法は2ブロックタイプでの標準品の取扱いがございません。

基本定格荷重・静的許容モーメント・質量

kgf=N×0.101972

6基本定格荷重は、ブロックに作用する4方向（ラジアル方向、逆ラジアル方向、横方向）に対して同一になります。あらゆる姿勢でご使用することが可能です。

静的安全係数(fsの下限)

使用条件	fsの下限
普通の運転条件のとき	1～2
円滑な走行性能を要求するとき	2～4
振動・衝撃があるとき	3～5

許容荷重 (N)≦ Co/fs
許容モーメント (N・m)≦ (M_A、M_B、M_C)/fs

fs:静的安全係数　Co:基本静定格荷重
M_A、M_B、M_C:静的許容モーメント(N・m)

追加工

Code	追加工	仕様	注意事項
B3 B4	B3：ブロック追加（計3個） B4：ブロック追加（計4個） 3ブロック仕様 4ブロック仕様	・ブロックを3個（4個）取り付けた状態で出荷いたします。 ・L寸（レール長さ）の最短長さ制限があります。  下表「B3・B4指定時選定最短レール長さ」を参照ください。	!型式は1ブロックで指定ください。   （× C-SV2R24-880-B4） !価格は下表「ブロック追加価格」を参照ください。

関連部品 型式対応表

■リニアガイド用オプション部品

リニアガイドクランパー		レール高さ調整ブロック
レール高さ調整ブロック		ブロック・レール固定部品
■ストッパボルト		■リニアガイド 固定ユニット
■落下防止プレート		■リニアロック
■レール取付用キャップ		■リニアガイド 押さえユニット
