ミニチュアリニアガイド標準ブロック

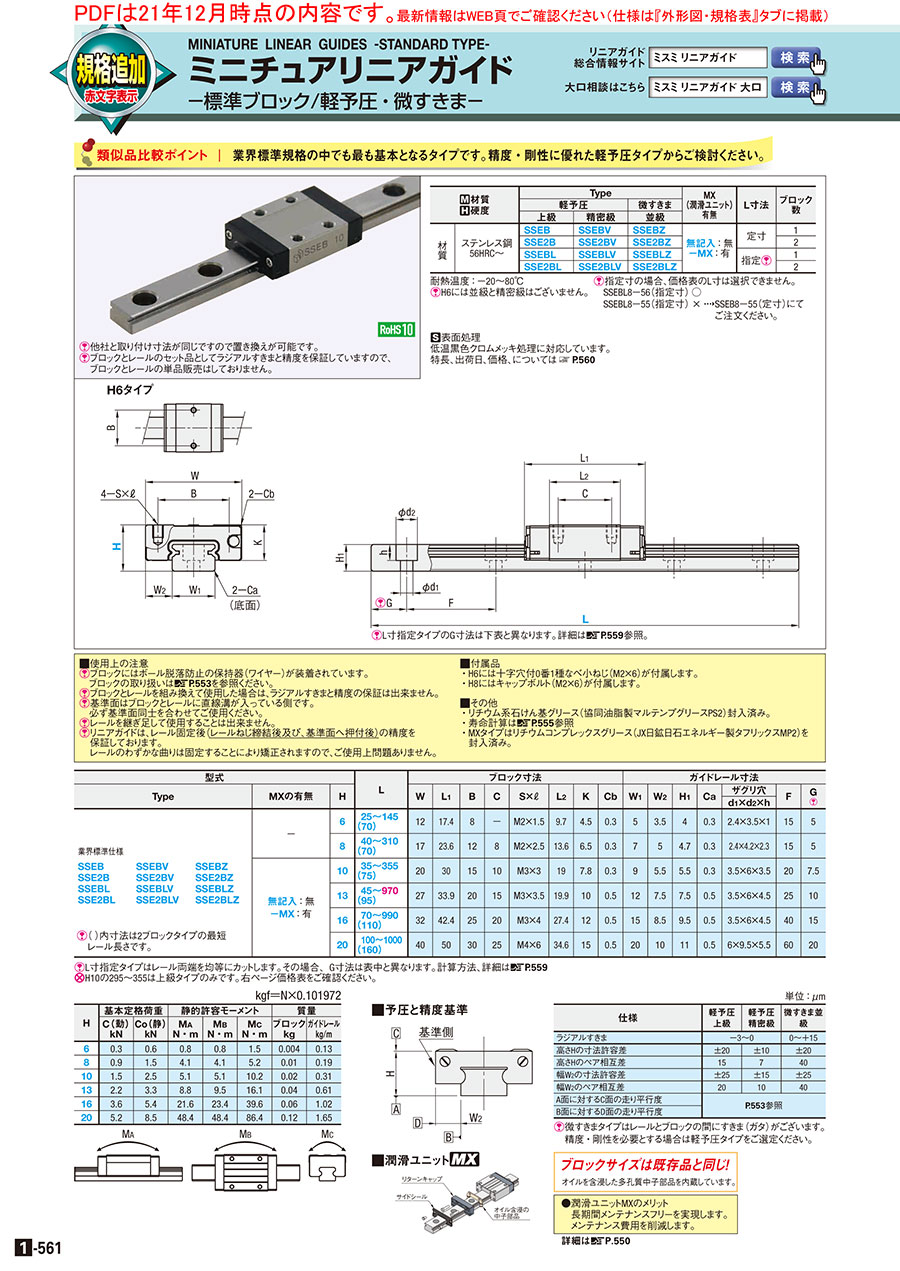

カタログ |P.1-561

納期短縮

4.4

平均満足度4.4

この商品のレビューをみる（108件）

この商品のFAQをみる（10件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ミニチュアリニアガイドワイドレール標準ブロック

4.3

通常出荷日：5 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ミニチュアリニアガイドショートブロック

4.7

通常出荷日：5 日目

業界標準規格の中でも最も基本となるタイプです。精度・剛性に優れた軽予圧タイプか...

詳細情報を確認する

ご注意

ミニチュアリニアガイド炭素鋼の商品は2021年に販売終了を予定しております。詳細は下記リンクを参照ください。
ミスミ製ミニチュアリニアガイド　炭素鋼製品販売終了予定のお知らせ
【ストーク再開】L寸の適用制限がなくなりました。
弊社生産拠点において、当該国政府指示による稼働制限の影響により、一部商品の新規ご注文の納期を延期させていただいております。
追加工の「二軸並行使用」をご希望の場合は、偶数本（2本、4本など）でご注文ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が536型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

ミスミ製リニアガイド商品情報

ミスミ製リニアガイドの特長と構造

取付方法 / 使用方法

精度 / 予圧

グリース種類 / メンテナンス方法

カタログ規格外品（特注品）について

> カタログ規格外品のお見積もり

商品タイプ（型式）

表面処理材質（硬度） 1	レール長タイプ 2	ブロック数 3	予圧・精度 A			潤滑ユニット(MX) 有無 B	高さ(H) C	グリース D 4
			軽予圧		微すきま
			精密級	上級	並級
表面処理なしステンレス鋼［SUS440C相当］（56HRC～）	標準長さ（定寸）	1	SSEBV	SSEB	SSEBZ	無記入：無 -MX ：有	6 8 10 13 16 20	無記入：標準 G ： Gグリース L ： Lグリース Y ： Yグリース H ： Hグリース
	標準長さ（定寸）	2	SSE2BV	SSE2B	SSE2BZ
	1mm指定（指定寸）	1	SSEBLV	SSEBL	SSEBLZ
	1mm指定（指定寸）	2	SSE2BLV	SSE2BL	SSE2BLZ
低温黒色クロムメッキステンレス鋼［SUS440C相当］（56HRC～）	標準長さ（定寸）	1	－	RSEB	－	無	8 10 13 16 20	無記入：標準 G ： Gグリース L ： Lグリース Y ： Yグリース H ： Hグリース
	標準長さ（定寸）	2	－	RSE2B	－
	1mm指定（指定寸）	1	－	RSEBL	－
	1mm指定（指定寸）	2	－	RSE2BL	－

1各箇所の材質についてはミスミ製リニアガイド商品情報をご確認ください。

2標準長さ（定寸）はこちらをご参考ください。標準長さ（定寸）に希望のレール長さが無い場合は、1mm指定（指定寸）をお選びください。

33～4ブロック品をご希望の方は、1ブロック品の型番を選定いただき、追加工で「B3（3ブロック）」または「B4（4ブロック）」を指定ください。

　　　5ブロック以上をご希望の方はこちらをご参考ください。低温黒色クロムメッキの商品は最大2ブロックまでとなります。

4各種グリースの詳細については>>こちら ※MX（潤滑ユニット付）タイプは標準グリースのみとなります。

[ ! ]H6には並級と精密級はございません。

[ ! ]耐熱温度は−20〜80℃になります。

[ ! ]低温黒色クロムメッキ品の特長、出荷日、価格については>>こちら

[ NG ]ブロック・レールの単品購入はできません。（カタログ規格外品サービスでもお取り扱いがありません）

型式構成

タイプ	高さH	グリ-ス	-	レール長さL	-	追加工
A B	C	D
SSEB	10		-	275			（SSEB10-275）
SSE2BL-MX	10		-	271	-	MC	（SSE2BL-MX10-271-MC）
SSEBLV	10	G	-	271	-	MC-B4	（SSEBLV10G-271-MC-B4）

外形図

H6タイプ

[！] L寸指定タイプのG寸法は下表と異なります。詳細はこちら

[ ! ]上記記号の寸法公差はJIS B 0405の中級による>>こちら。但し、HとW₂は寸法精度表による>>こちら。
[ NG ]ブロック・レールの単品購入はできません。（カタログ規格外品サービスでもお取り扱いがありません）

■L寸法公差　単位：(mm)

L寸区分	公差
25 ≦L≦ 400	0 -0.8
25 ≦L≦ 400	0 -0.8
400 <L≦ 1000	0 -1.0
400 <L≦ 1000	0 -1.0

■H・W₂寸法精度

種類	精度規格	組付け高さ（H）	精度（μm）
			精密級	上級		並級
				表面処理なし	低温黒色クロムメッキ
				表面処理なし	低温黒色クロムメッキ
ミニチュアリニアガイド	高さHの寸法許容差	6～20	±10	±20	+30 -20	±20
	高さHのペア相互差		7	15	15	40
	幅W₂の寸法許容差		±15	±25	±25	±25
	幅W₂のペア相互差		10	20	20	40

■その他記号の寸法公差

寸法区分		公差（mm）
を超え	以下	公差（mm）
0.5	3	±0.1
3	6	±0.1
6	30	±0.2
30	120	±0.3
120	400	±0.5
400	1000	±0.8
1000	2000	±1.2

JIS B 0405-1991 等級m(中級)に準拠

[ ! ]ミニチュアリニアガイドの低温黒色クロムメッキ品の精度は上記のとおりとなります。
摺動抵抗値は、通常よりも大きくなります。約1.2N以下となります。
[ ! ]寸法精度/与圧(すきま)詳細は>>こちら。

規格表

型式				L 5	ブロック寸法								レール寸法
Type		MX有無	H		W	L₁	B	C	S×ℓ	L₂	K	Cb	W₁	W₂	H₁	Ca	ザグリ穴	F	G 6
1ブロック	2ブロック	MX有無	H		W	L₁	B	C	S×ℓ	L₂	K	Cb	W₁	W₂	H₁	Ca	d₁×d₂×h	F	G 6
SSEB SSEBV SSEBZ SSEBL SSEBLV SSEBLZ RSEB RSEBL	SSE2B SSE2BV SSE2BZ SSE2BL SSE2BLV SSE2BLZ RSE2B RSE2BL	-	6	25～145 （70）	12	17.4	8	-	M2×1.5	9.7	4.5	0.3	5	3.5	4	0.3	2.4×3.5×1	15	5
		-	8	40～310 （70）	17	23.6	12	8	M2×2.5	13.6	6.5	0.3	7	5	4.7	0.3	2.4×4.2×2.3	15	5
		無記入：無 -MX ：有	10	35～635 （75）	20	30	15	10	M3×3	19	7.8	0.3	9	5.5	5.5	0.3	3.5×6×3.5	20	7.5
			13	45～970 （95）	27	33.9	20	15	M3×3.5	19.9	10	0.5	12	7.5	7.5	0.5	3.5×6×4.5	25	10
			16	70～990 （110）	32	42.4	25	20	M3×4	27.4	12	0.5	15	8.5	9.5	0.5	3.5×6×4.5	40	15
			20	100～1000 （160）	40	50	30	25	M4×6	34.6	15	0.5	20	10	11	0.5	6×9.5×5.5	60	20

5( )内寸法は2ブロックタイプの最短レール長さです。

51mm指定（指定寸）の場合、H20は最大939mmまでとなります。

6L寸指定タイプはレール両端を均等にカットします。その場合、G寸法は表中と異なります。計算方法、詳細は>>こちら

[ ! ]Ｈ寸法６と８には、レール取付用のねじ又はボルトが付属します。　Ｈ６：十字穴付0番1種なべ小ねじ（Ｍ２×６）>>こちらＨ８：六角穴付ボルト（Ｍ２×６）>>こちら
それ以外のサイズには付属しません。推奨の六角穴付ボルト>>こちら

[ ! ]レールおよびブロック双方の基準面（直線溝が入っている側）を正しく合わせて固定してください。詳細は下記「取付、取扱いについて」を参照。

[ NG ]ブロック及びレールの単品購入はできません。

標準レール長さ (定寸) 一覧

下表が各サイズの標準レール長さ一覧になります。こちらからレール長さをお選びください。
また、下表に無い長さも1mm単位でご指定できます。その場合は下表右端の追加価格が発生します。

高さ ( H )	レール長さ ( L )																																					1mm指定追加価格 7


6	（40）	（55）	70	85	100	115	130	145																														¥800
8	（40）	（55）	（70）	85	100	115	130	145	160	175	190	205	220	235	250	265	280	295	310																			¥800
10	（55）	（75）	95	115	135	155	175	195	215	235	255	275	295	315	335	355	375	395	415	435	455	475	495	515	535	555	575	595	615	635								¥900
13	（70）	（95）	120	145	170	195	220	245	270	295	320	345	370	395	420	445	470	495	520	545	570	595	620	645	670	695	720	745	770	795	820	845	870	895	920	945	970	¥1,000
16	（110）	150	190	230	270	310	350	390	430	470	510	550	590	630	670	710	750	790	830	870	910	950	990															¥1,100
20	（160）	220	280	340	400	460	520	580	640	700	760	820	880	940	1000																							¥1,200

7指定したL寸よりも長く、最も近い標準レール長さ（定寸タイプ）の基準単価に表中の金額を加算してください。

　　　例）SSEBL13-246のとき　SSEB13-270の価格（5,500） + 1,000 = 6,500円

[ ! ]( )内寸法は2ブロックタイプでの標準品の取扱いがございません。

[ ! ]H10の295～355は上級タイプのみです。

　　　※精密級・並級・グリース変更品・低温黒色クロムメッキの商品は左記L寸は指定できません。

基本定格荷重・静的許容モーメント・質量・摩擦抵抗力(必要推力)・摺動抵抗(シール抵抗)

kgf=N×0.101972

高さ (H)	基本定格荷重8		静的許容モーメント						質量
	C（動） kN	Co（静） kN	ブロック1個			ブロック2個密着9			ブロック kg	ガイドレール kg/m
	C（動） kN	Co（静） kN	M_A N・m	M_B N・m	M_C N・m	M_A N・m	M_B N・m	M_C N・m	ブロック kg	ガイドレール kg/m
6	0.3	0.6	0.8	0.8	1.5	6.6	6.6	3.0	0.004	0.13
8	0.9	1.5	4.1	4.1	5.2	15.8	15.8	10.4	0.01	0.19
10	1.5	2.5	5.1	5.1	10.2	32.9	32.9	20.4	0.02	0.31
13	2.2	3.3	8.8	9.5	16.1	51.3	51.3	32.2	0.04	0.61
16	3.6	5.4	21.6	23.4	39.6	118.2	118.2	79.2	0.06	1.02
20	5.2	8.5	48.4	48.4	86.4	143.3	143.3	172.8	0.12	1.65

8基本定格荷重は、ブロックに作用する4方向（ラジアル方向、逆ラジアル方向、横方向）に対して同一になります。あらゆる姿勢でご使用することが可能です。

9ブロック2個密着時の静的許容モーメントは保証値ではなく参考値となります。

リニアガイドの許容荷重・許容モーメントは、それぞれの数値（上表）を静的安全係数 fs （下表）で割って出た値が目安となります。詳しくは>>こちら
例）普通の運転条件での、H10の許容荷重（kN）⇒ 2.5/2＝1.25 （約128kg）
実際にリニアガイドを使用する際の摩擦抵抗力(必要推力)は負荷荷重等により変化します。
潤滑剤が塗布された状態における、リニアガイドブロック1個あたりの摺動抵抗値(シール抵抗値)(※)は>>こちらをご参照ください。
※摺動抵抗値は計算上の参考値であり、保証値ではありません。

静的安全係数(fsの下限)

使用条件	fsの下限
普通の運転条件のとき	1～2
円滑な走行性能を要求するとき	2～4
振動・衝撃があるとき	3～5

許容荷重 (N)≦ Co/fs
許容モーメント (N・m)≦ (M_A、M_B、M_C)/fs

fs:静的安全係数　Co:基本静定格荷重
M_A、M_B、M_C:静的許容モーメント(N・m)

摩擦抵抗力(必要推力)

・リニアガイドでは、転動体が転がり運動を行うので、すべり案内に比べ摩擦抵抗が小さくなりますが、負荷荷重や速度、潤滑剤の特性により変化します。
特にモーメントを負荷した場合や予圧を与えた場合は、摩擦抵抗力は増加します。またシール抵抗はシールリップのしめしろや潤滑剤の状態により変化し
ますが、負荷荷重には比例せず常に一定の値を示します。摩擦抵抗力は次式により求められます。

F＝μ・w＋f

F：摩擦抵抗(N)
μ：動摩擦係数
w：負荷荷重(N)
f：摺動抵抗(シール抵抗)

動摩擦係数

種類	動摩擦係数(μ)
ミニチュアリニアガイド	0.004～0.006
中荷重リニアガイド	0.002～0.003

計算例

条件：ミニチュアリニアガイド(標準レール) 組付け高さ(H)：10 ・・・摺動抵抗(シール抵抗)：0.5(N)
動摩擦係数(μ)：0.005
負荷荷重：150(N)

F（摩擦抵抗力）＝0.005×150+0.5＝1.25(N)

取付、取扱いについて

■基準面と取付方向

基準面はブロックとレールに基準面マーク（溝）が入っている方向の側面です（図Ａ）。必ず基準面同士を合わせてご使用ください。
図Ｂのような取付方向が可能です。いずれも基本定格荷重が同じです。

図A

図B

■使用上の注意

保持器（ワイヤー）によるボール脱落防止構造ですが、ブロック着脱時注意が必要です。詳細は>>こちら。
ブロックとレールを組み換えて使用した場合は、ラジアルすきまと精度の保証は出来ません。
レールを継ぎ足して使用することは出来ません。
リニアガイドは、レール固定後（レールねじ締結後及び、基準面へ押付後）の精度を保証しています。
レールのわずかな曲りは固定することにより矯正されるので、ご使用上問題ありません。

■グリースについて

出荷時標準グリース：リチウム系石けん基グリース（協同油脂製マルテンプグリースPS2）封入済み。グリース種類は>>こちらを参照
潤滑ユニットMX選択時の標準グリースは (JX日鉱日石エネルギー製タフリックスMP2) となります。
異なったグリース銘柄のグリースアップは推奨しません。同銘柄のグリースをご使用ください。
グリースアップは、直接レールに塗布してください。塗布後ブロックを動かし馴染ませてください。

■潤滑ユニットMX選択時のグリースニップル位置　

ミニチュアタイプは、グリースニップルおよび給脂穴は付いておりません。
潤滑ユニットMX選択時：基準面を手前にしたとき、下図の向きにグリスニップルが付きます。

■潤滑ユニット

潤滑ユニットMXのメリット
オイルを含浸した多孔質中子部品を内蔵しています。
長期間メンテナンスフリーを実現します。
メンテナンス費用を削減します。
設計上、給油出来ない箇所に最適です。
詳細は>>こちら。

■その他

寿命計算は>>こちら参照。

追加工

Code

追加工

仕様

注意事項

MC
(無料)

レールザグリ穴→タップ穴変更

・ガイドレール固定用ザグリ穴をタップ穴に変更します。
・変更後のタップ穴寸法は下表をご確認ください。

H寸	タップ穴寸法
6	M2.6
8	M3
10	M4

H寸	タップ穴寸法
13	M4
16	M5
20	M6

[ ! ]H寸6の101以上、H寸8の131以上、H寸10の276以上、H寸13の471以上、H寸16の671以上、H寸20の701以上は適用不可

LLC
RLC
(\500)

LLC：左端面切断
RLC：右端面切断

・レールの端面を切断します。
・刻印側を手前（基準面を奥）として切断します。
（左のイメージの通り）
・切断するレールの長さは下表をご確認ください。

H寸	切断L	N
10	2.5	5
13	5
16	10

[ ! ]全長は切断した分短くなります。
例）SSEB13-95-LLCのL寸は90mmになります。
[ ! ]定寸タイプ(標準レール長さ）のみ適用可。
[ ! ]H寸6、8、20は適用できません。
[ ! ]H寸10のL寸35、H寸13のL寸45は適用できません。

WC
(\300)

二軸平行使用

・2軸平行での使用時にご指定ください。
・2本におけるH寸の高さペア相互差を15µm以内にします。
・2本を1組として出荷します。

[ ! ]偶数本でご注文ください。（組数指定不可）
[ ! ]上級タイプのみ適用可。
[ ! ]>H寸6、H寸8の131以上、H寸10の276以上、H寸13の471以上は適用不可
[ ! ]低温黒色クロムメッキ品は適用できません。

B3
B4

B3：ブロック追加（計3個）
B4：ブロック追加（計4個）

3ブロック仕様

4ブロック仕様

・ブロックを3個（4個）取り付けた状態で出荷いたします。
・L寸（レール長さ）の最短長さ制限があります。
下表「B3・B4指定時選定最短レール長さ」を参照ください。

[ ! ]型式は1ブロックで指定ください。
（× SSE2B10-215-B4）
[ ! ]H寸6はB4（4ブロック）が適用できません。
[ ! ]低温黒色クロムメッキ品は適用できません。
[ ! ]価格は下表「ブロック追加価格」を参照ください。

■ブロック追加価格（上級・並級同額）

H	B3：￥/1Code		B4：￥/1Code
H	標準	標準MX	標準	標準MX
6	4,620	−	−	−
8	4,070	−	6,100	−
10	4,240	5,140	6,360	7,560
13	4,680	5,580	7,020	8,220
16	5,500	6,400	8,250	9,450
20	7,320	8,220	10,980	12,180

■B3・B4指定時選定最短レール長さ

H	B3 (3ブロック)	B4 (4ブロック)
6	85	−
8	85	115
10	115	155
13	145	170
16	190	230
20	220	280

[！]精密級タイプは上記追加価格×1.2になります（1円未満は四捨五入）。

RSE2B8L-[70,85,100,115,130,145,160,175,190,205,220,235,250,265,280,295,310]

RSE2B8Y-[70,85,100,115,130,145,160,175,190,205,220,235,250,265,280,295,310]

RSE2B10-[75,95,115,135,155,175,195,215,235,255,275,295,315,335,355,375,395,415,435,455,475,495,515,535,555,575,595,615,635]

RSE2B10G-[75,95,115,135,155,175,195,215,235,255,275,295,315,335,355,375,395,415,435,455,475,495,515,535,555,575,595,615,635]

RSE2B10H-[75,95,115,135,155,175,195,215,235,255,275,295,315,335,355,375,395,415,435,455,475,495,515,535,555,575,595,615,635]

RSE2B10L-[75,95,115,135,155,175,195,215,235,255,275,295,315,335,355,375,395,415,435,455,475,495,515,535,555,575,595,615,635]

RSE2B10Y-[75,95,115,135,155,175,195,215,235,255,275,295,315,335,355,375,395,415,435,455,475,495,515,535,555,575,595,615,635]

RSE2B13-[95,120,145,170,195,220,245,270,295,320,345,370,395,420,445,470,495,520,545,570,595,620,645,670,695,720,745,770,795,820,845,870,895,920,945,970]

RSE2B13G-[95,120,145,170,195,220,245,270,295,320,345,370,395,420,445,470,495,520,545,570,595,620,645,670,695,720,745,770,795,820,845,870,895,920,945,970]

RSE2B13H-[95,120,145,170,195,220,245,270,295,320,345,370,395,420,445,470,495,520,545,570,595,620,645,670,695,720,745,770,795,820,845,870,895,920,945,970]

RSE2B13L-[95,120,145,170,195,220,245,270,295,320,345,370,395,420,445,470,495,520,545,570,595,620,645,670,695,720,745,770,795,820,845,870,895,920,945,970]

RSE2B13Y-[95,120,145,170,195,220,245,270,295,320,345,370,395,420,445,470,495,520,545,570,595,620,645,670,695,720,745,770,795,820,845,870,895,920,945,970]

RSE2B16-[110,150,190,230,270,310,350,390,430,470,510,550,590,630,670]

RSE2B16-[710,750,790,830,870,910,950,990]

RSE2B16G-[110,150,190,230,270,310,350,390,430,470,510,550,590,630,670]

RSE2B16G-[710,750,790,830,870,910,950,990]

RSE2B16H-[110,150,190,230,270,310,350,390,430,470,510,550,590,630,670]

RSE2B16H-[710,750,790,830,870,910,950,990]

RSE2B16L-[110,150,190,230,270,310,350,390,430,470,510,550,590,630,670]

RSE2B16L-[710,750,790,830,870,910,950,990]

RSE2B16Y-[110,150,190,230,270,310,350,390,430,470,510,550,590,630,670]

RSE2B16Y-[710,750,790,830,870,910,950,990]

RSE2B20-[160,220,280,340,400,460,520,580,640,700]

RSE2B20-[760,820,880,940,1000]

RSE2B20G-[160,220,280,340,400,460,520,580,640,700]

RSE2B20G-[760,820,880,940,1000]

RSE2B20H-[160,220,280,340,400,460,520,580,640,700]

RSE2B20H-[760,820,880,940,1000]

RSE2B20L-[160,220,280,340,400,460,520,580,640,700]

RSE2B20L-[760,820,880,940,1000]

RSE2B20Y-[160,220,280,340,400,460,520,580,640,700]

RSE2B20Y-[760,820,880,940,1000]

RSE2BL16G-[111-989/1]

RSE2BL16H-[111-989/1]

RSE2BL16L-[111-989/1]

RSE2BL16Y-[111-989/1]

RSE2BL20-[161-999/1]

RSE2BL20G-[161-999/1]

RSE2BL20H-[161-999/1]

RSE2BL20L-[161-999/1]

RSE2BL20Y-[161-999/1]

セット品/単品

ブロック形状

レール種類

ブロック数

レール幅 W1

(mm)

組付時高さ H

(mm)

レール長さ L

(mm)

精度規格

予圧種類

材質

リテーナ

転動体

基本定格荷重動定格

(N)

基本定格荷重静定格

(N)

静的許容モーメント MA

(N・m)

静的許容モーメント MB

(N・m)

静的許容モーメント MC

(N・m)

呼び型番

ボール配列

ブロック取付穴ピッチ（幅方向）

(mm)

ブロック取付穴ピッチ（長さ方向）

(mm)

ブロック取付穴径

レール取付穴ピッチ

(mm)

レール取付穴径

潤滑ユニット（MX）有無

グリースの種類

L寸法タイプ

表面処理

材質証明書

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

セット品	[標準] 標準ブロック	標準レール	2	7	8	70 ～ 310	上級	[軽予圧] 軽予圧	ステンレス	なし	ボール	900	1500	4.1	4.1	5.2	7	ミニチュアタイプ	12	8	M2	15	2.4	無	リチウム系石けん基グリース（標準）	定寸タイプ	低温黒色クロムメッキ	対象	レール：SUS440C相当\|ブロック：SUS440C相当	低温黒色クロムメッキ	10	1個
セット品	[標準] 標準ブロック	標準レール	2	7	8	70 ～ 310	上級	[軽予圧] 軽予圧	ステンレス	なし	ボール	900	1500	4.1	4.1	5.2	7	ミニチュアタイプ	12	8	M2	15	2.4	無	低発塵グリース（Gタイプ・日本精工製）	定寸タイプ	低温黒色クロムメッキ	対象	レール：SUS440C相当\|ブロック：SUS440C相当	低温黒色クロムメッキ	10	1個
セット品	[標準] 標準ブロック	標準レール	2	7	8	70 ～ 310	上級	[軽予圧] 軽予圧	ステンレス	なし	ボール	900	1500	4.1	4.1	5.2	7	ミニチュアタイプ	12	8	M2	15	2.4	無	食品用グリース（Hタイプ）	定寸タイプ	低温黒色クロムメッキ	対象	レール：SUS440C相当\|ブロック：SUS440C相当	-	-	1個
セット品	[標準] 標準ブロック	標準レール	2	7	8	70 ～ 310	上級	[軽予圧] 軽予圧	ステンレス	なし	ボール	900	1500	4.1	4.1	5.2	7	ミニチュアタイプ	12	8	M2	15	2.4	無	長寿命グリース（Lタイプ）	定寸タイプ	低温黒色クロムメッキ	対象	レール：SUS440C相当\|ブロック：SUS440C相当	低温黒色クロムメッキ	10	1個
セット品	[標準] 標準ブロック	標準レール	2	7	8	70 ～ 310	上級	[軽予圧] 軽予圧	ステンレス	なし	ボール	900	1500	4.1	4.1	5.2	7	ミニチュアタイプ	12	8	M2	15	2.4	無	低発塵グリース（Yタイプ・THK製）	定寸タイプ	低温黒色クロムメッキ	対象	レール：SUS440C相当\|ブロック：SUS440C相当	低温黒色クロムメッキ	10	1個
セット品	[標準] 標準ブロック	標準レール	2	9	10	75 ～ 635	上級	[軽予圧] 軽予圧	ステンレス	なし	ボール	1500	2500	5.1	5.1	10.2	9	ミニチュアタイプ	15	10	M3	20	3.5	無	リチウム系石けん基グリース（標準）	定寸タイプ	低温黒色クロムメッキ	対象	レール：SUS440C相当\|ブロック：SUS440C相当	低温黒色クロムメッキ	10	1個
セット品	[標準] 標準ブロック	標準レール	2	9	10	75 ～ 635	上級	[軽予圧] 軽予圧	ステンレス	なし	ボール	1500	2500	5.1	5.1	10.2	9	ミニチュアタイプ	15	10	M3	20	3.5	無	低発塵グリース（Gタイプ・日本精工製）	定寸タイプ	低温黒色クロムメッキ	対象	レール：SUS440C相当\|ブロック：SUS440C相当	低温黒色クロムメッキ	10	1個
セット品	[標準] 標準ブロック	標準レール	2	9	10	75 ～ 635	上級	[軽予圧] 軽予圧	ステンレス	なし	ボール	1500	2500	5.1	5.1	10.2	9	ミニチュアタイプ	15	10	M3	20	3.5	無	食品用グリース（Hタイプ）	定寸タイプ	低温黒色クロムメッキ	対象	レール：SUS440C相当\|ブロック：SUS440C相当	-	-	1個
セット品	[標準] 標準ブロック	標準レール	2	9	10	75 ～ 635	上級	[軽予圧] 軽予圧	ステンレス	なし	ボール	1500	2500	5.1	5.1	10.2	9	ミニチュアタイプ	15	10	M3	20	3.5	無	長寿命グリース（Lタイプ）	定寸タイプ	低温黒色クロムメッキ	対象	レール：SUS440C相当\|ブロック：SUS440C相当	低温黒色クロムメッキ	10	1個
セット品	[標準] 標準ブロック	標準レール	2	9	10	75 ～ 635	上級	[軽予圧] 軽予圧	ステンレス	なし	ボール	1500	2500	5.1	5.1	10.2	9	ミニチュアタイプ	15	10	M3	20	3.5	無	低発塵グリース（Yタイプ・THK製）	定寸タイプ	低温黒色クロムメッキ	対象	レール：SUS440C相当\|ブロック：SUS440C相当	低温黒色クロムメッキ	10	1個
セット品	[標準] 標準ブロック	標準レール	2	12	13	95 ～ 970	上級	[軽予圧] 軽予圧	ステンレス	なし	ボール	2200	3300	8.8	9.5	16.1	12	ミニチュアタイプ	20	15	M3	25	3.5	無	リチウム系石けん基グリース（標準）	定寸タイプ	低温黒色クロムメッキ	対象	レール：SUS440C相当\|ブロック：SUS440C相当	低温黒色クロムメッキ	10	1個
セット品	[標準] 標準ブロック	標準レール	2	12	13	95 ～ 970	上級	[軽予圧] 軽予圧	ステンレス	なし	ボール	2200	3300	8.8	9.5	16.1	12	ミニチュアタイプ	20	15	M3	25	3.5	無	低発塵グリース（Gタイプ・日本精工製）	定寸タイプ	低温黒色クロムメッキ	対象	レール：SUS440C相当\|ブロック：SUS440C相当	低温黒色クロムメッキ	10	1個
セット品	[標準] 標準ブロック	標準レール	2	12	13	95 ～ 970	上級	[軽予圧] 軽予圧	ステンレス	なし	ボール	2200	3300	8.8	9.5	16.1	12	ミニチュアタイプ	20	15	M3	25	3.5	無	食品用グリース（Hタイプ）	定寸タイプ	低温黒色クロムメッキ	対象	レール：SUS440C相当\|ブロック：SUS440C相当	-	-	1個
セット品	[標準] 標準ブロック	標準レール	2	12	13	95 ～ 970	上級	[軽予圧] 軽予圧	ステンレス	なし	ボール	2200	3300	8.8	9.5	16.1	12	ミニチュアタイプ	20	15	M3	25	3.5	無	長寿命グリース（Lタイプ）	定寸タイプ	低温黒色クロムメッキ	対象	レール：SUS440C相当\|ブロック：SUS440C相当	低温黒色クロムメッキ	10	1個
セット品	[標準] 標準ブロック	標準レール	2	12	13	95 ～ 970	上級	[軽予圧] 軽予圧	ステンレス	なし	ボール	2200	3300	8.8	9.5	16.1	12	ミニチュアタイプ	20	15	M3	25	3.5	無	低発塵グリース（Yタイプ・THK製）	定寸タイプ	低温黒色クロムメッキ	対象	レール：SUS440C相当\|ブロック：SUS440C相当	低温黒色クロムメッキ	10	1個
セット品	[標準] 標準ブロック	標準レール	2	15	16	110 ～ 670	上級	[軽予圧] 軽予圧	ステンレス	なし	ボール	3600	5400	21.6	23.4	39.6	15	ミニチュアタイプ	25	20	M3	40	3.5	無	リチウム系石けん基グリース（標準）	定寸タイプ	低温黒色クロムメッキ	対象	レール：SUS440C相当\|ブロック：SUS440C相当	低温黒色クロムメッキ	10	1個
セット品	[標準] 標準ブロック	標準レール	2	15	16	710 ～ 990	上級	[軽予圧] 軽予圧	ステンレス	なし	ボール	3600	5400	21.6	23.4	39.6	15	ミニチュアタイプ	25	20	M3	40	3.5	無	リチウム系石けん基グリース（標準）	定寸タイプ	低温黒色クロムメッキ	対象	レール：SUS440C相当\|ブロック：SUS440C相当	低温黒色クロムメッキ	10	1個
セット品	[標準] 標準ブロック	標準レール	2	15	16	110 ～ 670	上級	[軽予圧] 軽予圧	ステンレス	なし	ボール	3600	5400	21.6	23.4	39.6	15	ミニチュアタイプ	25	20	M3	40	3.5	無	低発塵グリース（Gタイプ・日本精工製）	定寸タイプ	低温黒色クロムメッキ	対象	レール：SUS440C相当\|ブロック：SUS440C相当	低温黒色クロムメッキ	10	1個
セット品	[標準] 標準ブロック	標準レール	2	15	16	710 ～ 990	上級	[軽予圧] 軽予圧	ステンレス	なし	ボール	3600	5400	21.6	23.4	39.6	15	ミニチュアタイプ	25	20	M3	40	3.5	無	低発塵グリース（Gタイプ・日本精工製）	定寸タイプ	低温黒色クロムメッキ	対象	レール：SUS440C相当\|ブロック：SUS440C相当	低温黒色クロムメッキ	10	1個
セット品	[標準] 標準ブロック	標準レール	2	15	16	110 ～ 670	上級	[軽予圧] 軽予圧	ステンレス	なし	ボール	3600	5400	21.6	23.4	39.6	15	ミニチュアタイプ	25	20	M3	40	3.5	無	食品用グリース（Hタイプ）	定寸タイプ	低温黒色クロムメッキ	対象	レール：SUS440C相当\|ブロック：SUS440C相当	-	-	1個
セット品	[標準] 標準ブロック	標準レール	2	15	16	710 ～ 990	上級	[軽予圧] 軽予圧	ステンレス	なし	ボール	3600	5400	21.6	23.4	39.6	15	ミニチュアタイプ	25	20	M3	40	3.5	無	食品用グリース（Hタイプ）	定寸タイプ	低温黒色クロムメッキ	対象	レール：SUS440C相当\|ブロック：SUS440C相当	-	-	1個
セット品	[標準] 標準ブロック	標準レール	2	15	16	110 ～ 670	上級	[軽予圧] 軽予圧	ステンレス	なし	ボール	3600	5400	21.6	23.4	39.6	15	ミニチュアタイプ	25	20	M3	40	3.5	無	長寿命グリース（Lタイプ）	定寸タイプ	低温黒色クロムメッキ	対象	レール：SUS440C相当\|ブロック：SUS440C相当	低温黒色クロムメッキ	10	1個
セット品	[標準] 標準ブロック	標準レール	2	15	16	710 ～ 990	上級	[軽予圧] 軽予圧	ステンレス	なし	ボール	3600	5400	21.6	23.4	39.6	15	ミニチュアタイプ	25	20	M3	40	3.5	無	長寿命グリース（Lタイプ）	定寸タイプ	低温黒色クロムメッキ	対象	レール：SUS440C相当\|ブロック：SUS440C相当	低温黒色クロムメッキ	10	1個
セット品	[標準] 標準ブロック	標準レール	2	15	16	110 ～ 670	上級	[軽予圧] 軽予圧	ステンレス	なし	ボール	3600	5400	21.6	23.4	39.6	15	ミニチュアタイプ	25	20	M3	40	3.5	無	低発塵グリース（Yタイプ・THK製）	定寸タイプ	低温黒色クロムメッキ	対象	レール：SUS440C相当\|ブロック：SUS440C相当	低温黒色クロムメッキ	10	1個
セット品	[標準] 標準ブロック	標準レール	2	15	16	710 ～ 990	上級	[軽予圧] 軽予圧	ステンレス	なし	ボール	3600	5400	21.6	23.4	39.6	15	ミニチュアタイプ	25	20	M3	40	3.5	無	低発塵グリース（Yタイプ・THK製）	定寸タイプ	低温黒色クロムメッキ	対象	レール：SUS440C相当\|ブロック：SUS440C相当	低温黒色クロムメッキ	10	1個
セット品	[標準] 標準ブロック	標準レール	2	20	20	160 ～ 700	上級	[軽予圧] 軽予圧	ステンレス	なし	ボール	5200	8500	48.4	48.4	86.4	20	ミニチュアタイプ	30	25	M4	60	6	無	リチウム系石けん基グリース（標準）	定寸タイプ	低温黒色クロムメッキ	対象	レール：SUS440C相当\|ブロック：SUS440C相当	低温黒色クロムメッキ	10	1個
セット品	[標準] 標準ブロック	標準レール	2	20	20	760 ～ 1000	上級	[軽予圧] 軽予圧	ステンレス	なし	ボール	5200	8500	48.4	48.4	86.4	20	ミニチュアタイプ	30	25	M4	60	6	無	リチウム系石けん基グリース（標準）	定寸タイプ	低温黒色クロムメッキ	対象	レール：SUS440C相当\|ブロック：SUS440C相当	低温黒色クロムメッキ	10	1個
セット品	[標準] 標準ブロック	標準レール	2	20	20	160 ～ 700	上級	[軽予圧] 軽予圧	ステンレス	なし	ボール	5200	8500	48.4	48.4	86.4	20	ミニチュアタイプ	30	25	M4	60	6	無	低発塵グリース（Gタイプ・日本精工製）	定寸タイプ	低温黒色クロムメッキ	対象	レール：SUS440C相当\|ブロック：SUS440C相当	低温黒色クロムメッキ	10	1個
セット品	[標準] 標準ブロック	標準レール	2	20	20	760 ～ 1000	上級	[軽予圧] 軽予圧	ステンレス	なし	ボール	5200	8500	48.4	48.4	86.4	20	ミニチュアタイプ	30	25	M4	60	6	無	低発塵グリース（Gタイプ・日本精工製）	定寸タイプ	低温黒色クロムメッキ	対象	レール：SUS440C相当\|ブロック：SUS440C相当	低温黒色クロムメッキ	10	1個
セット品	[標準] 標準ブロック	標準レール	2	20	20	160 ～ 700	上級	[軽予圧] 軽予圧	ステンレス	なし	ボール	5200	8500	48.4	48.4	86.4	20	ミニチュアタイプ	30	25	M4	60	6	無	食品用グリース（Hタイプ）	定寸タイプ	低温黒色クロムメッキ	対象	レール：SUS440C相当\|ブロック：SUS440C相当	-	-	1個
セット品	[標準] 標準ブロック	標準レール	2	20	20	760 ～ 1000	上級	[軽予圧] 軽予圧	ステンレス	なし	ボール	5200	8500	48.4	48.4	86.4	20	ミニチュアタイプ	30	25	M4	60	6	無	食品用グリース（Hタイプ）	定寸タイプ	低温黒色クロムメッキ	対象	レール：SUS440C相当\|ブロック：SUS440C相当	-	-	1個
セット品	[標準] 標準ブロック	標準レール	2	20	20	160 ～ 700	上級	[軽予圧] 軽予圧	ステンレス	なし	ボール	5200	8500	48.4	48.4	86.4	20	ミニチュアタイプ	30	25	M4	60	6	無	長寿命グリース（Lタイプ）	定寸タイプ	低温黒色クロムメッキ	対象	レール：SUS440C相当\|ブロック：SUS440C相当	低温黒色クロムメッキ	10	1個
セット品	[標準] 標準ブロック	標準レール	2	20	20	760 ～ 1000	上級	[軽予圧] 軽予圧	ステンレス	なし	ボール	5200	8500	48.4	48.4	86.4	20	ミニチュアタイプ	30	25	M4	60	6	無	長寿命グリース（Lタイプ）	定寸タイプ	低温黒色クロムメッキ	対象	レール：SUS440C相当\|ブロック：SUS440C相当	低温黒色クロムメッキ	10	1個
セット品	[標準] 標準ブロック	標準レール	2	20	20	160 ～ 700	上級	[軽予圧] 軽予圧	ステンレス	なし	ボール	5200	8500	48.4	48.4	86.4	20	ミニチュアタイプ	30	25	M4	60	6	無	低発塵グリース（Yタイプ・THK製）	定寸タイプ	低温黒色クロムメッキ	対象	レール：SUS440C相当\|ブロック：SUS440C相当	低温黒色クロムメッキ	10	1個
セット品	[標準] 標準ブロック	標準レール	2	20	20	760 ～ 1000	上級	[軽予圧] 軽予圧	ステンレス	なし	ボール	5200	8500	48.4	48.4	86.4	20	ミニチュアタイプ	30	25	M4	60	6	無	低発塵グリース（Yタイプ・THK製）	定寸タイプ	低温黒色クロムメッキ	対象	レール：SUS440C相当\|ブロック：SUS440C相当	低温黒色クロムメッキ	10	1個
セット品	[標準] 標準ブロック	標準レール	2	7	8	71 ～ 309	上級	[軽予圧] 軽予圧	ステンレス	なし	ボール	900	1500	4.1	4.1	5.2	7	ミニチュアタイプ	12	8	M2	15	2.4	無	リチウム系石けん基グリース（標準）	指定タイプ	低温黒色クロムメッキ	対象	レール：SUS440C相当\|ブロック：SUS440C相当	低温黒色クロムメッキ	10	1個
セット品	[標準] 標準ブロック	標準レール	2	7	8	71 ～ 309	上級	[軽予圧] 軽予圧	ステンレス	なし	ボール	900	1500	4.1	4.1	5.2	7	ミニチュアタイプ	12	8	M2	15	2.4	無	低発塵グリース（Gタイプ・日本精工製）	指定タイプ	低温黒色クロムメッキ	対象	レール：SUS440C相当\|ブロック：SUS440C相当	低温黒色クロムメッキ	10	1個
セット品	[標準] 標準ブロック	標準レール	2	7	8	71 ～ 309	上級	[軽予圧] 軽予圧	ステンレス	なし	ボール	900	1500	4.1	4.1	5.2	7	ミニチュアタイプ	12	8	M2	15	2.4	無	食品用グリース（Hタイプ）	指定タイプ	低温黒色クロムメッキ	対象	レール：SUS440C相当\|ブロック：SUS440C相当	-	-	1個
セット品	[標準] 標準ブロック	標準レール	2	7	8	71 ～ 309	上級	[軽予圧] 軽予圧	ステンレス	なし	ボール	900	1500	4.1	4.1	5.2	7	ミニチュアタイプ	12	8	M2	15	2.4	無	長寿命グリース（Lタイプ）	指定タイプ	低温黒色クロムメッキ	対象	レール：SUS440C相当\|ブロック：SUS440C相当	低温黒色クロムメッキ	10	1個
セット品	[標準] 標準ブロック	標準レール	2	7	8	71 ～ 309	上級	[軽予圧] 軽予圧	ステンレス	なし	ボール	900	1500	4.1	4.1	5.2	7	ミニチュアタイプ	12	8	M2	15	2.4	無	低発塵グリース（Yタイプ・THK製）	指定タイプ	低温黒色クロムメッキ	対象	レール：SUS440C相当\|ブロック：SUS440C相当	低温黒色クロムメッキ	10	1個
セット品	[標準] 標準ブロック	標準レール	2	9	10	76 ～ 634	上級	[軽予圧] 軽予圧	ステンレス	なし	ボール	1500	2500	5.1	5.1	10.2	9	ミニチュアタイプ	15	10	M3	20	3.5	無	リチウム系石けん基グリース（標準）	指定タイプ	低温黒色クロムメッキ	対象	レール：SUS440C相当\|ブロック：SUS440C相当	低温黒色クロムメッキ	10	1個
セット品	[標準] 標準ブロック	標準レール	2	9	10	76 ～ 634	上級	[軽予圧] 軽予圧	ステンレス	なし	ボール	1500	2500	5.1	5.1	10.2	9	ミニチュアタイプ	15	10	M3	20	3.5	無	低発塵グリース（Gタイプ・日本精工製）	指定タイプ	低温黒色クロムメッキ	対象	レール：SUS440C相当\|ブロック：SUS440C相当	低温黒色クロムメッキ	10	1個
セット品	[標準] 標準ブロック	標準レール	2	9	10	76 ～ 634	上級	[軽予圧] 軽予圧	ステンレス	なし	ボール	1500	2500	5.1	5.1	10.2	9	ミニチュアタイプ	15	10	M3	20	3.5	無	食品用グリース（Hタイプ）	指定タイプ	低温黒色クロムメッキ	対象	レール：SUS440C相当\|ブロック：SUS440C相当	-	-	1個
セット品	[標準] 標準ブロック	標準レール	2	9	10	76 ～ 634	上級	[軽予圧] 軽予圧	ステンレス	なし	ボール	1500	2500	5.1	5.1	10.2	9	ミニチュアタイプ	15	10	M3	20	3.5	無	長寿命グリース（Lタイプ）	指定タイプ	低温黒色クロムメッキ	対象	レール：SUS440C相当\|ブロック：SUS440C相当	低温黒色クロムメッキ	10	1個
セット品	[標準] 標準ブロック	標準レール	2	9	10	76 ～ 634	上級	[軽予圧] 軽予圧	ステンレス	なし	ボール	1500	2500	5.1	5.1	10.2	9	ミニチュアタイプ	15	10	M3	20	3.5	無	低発塵グリース（Yタイプ・THK製）	指定タイプ	低温黒色クロムメッキ	対象	レール：SUS440C相当\|ブロック：SUS440C相当	低温黒色クロムメッキ	10	1個
セット品	[標準] 標準ブロック	標準レール	2	12	13	96 ～ 969	上級	[軽予圧] 軽予圧	ステンレス	なし	ボール	2200	3300	8.8	9.5	16.1	12	ミニチュアタイプ	20	15	M3	25	3.5	無	リチウム系石けん基グリース（標準）	指定タイプ	低温黒色クロムメッキ	対象	レール：SUS440C相当\|ブロック：SUS440C相当	低温黒色クロムメッキ	10	1個
セット品	[標準] 標準ブロック	標準レール	2	12	13	96 ～ 969	上級	[軽予圧] 軽予圧	ステンレス	なし	ボール	2200	3300	8.8	9.5	16.1	12	ミニチュアタイプ	20	15	M3	25	3.5	無	低発塵グリース（Gタイプ・日本精工製）	指定タイプ	低温黒色クロムメッキ	対象	レール：SUS440C相当\|ブロック：SUS440C相当	低温黒色クロムメッキ	10	1個
セット品	[標準] 標準ブロック	標準レール	2	12	13	96 ～ 969	上級	[軽予圧] 軽予圧	ステンレス	なし	ボール	2200	3300	8.8	9.5	16.1	12	ミニチュアタイプ	20	15	M3	25	3.5	無	食品用グリース（Hタイプ）	指定タイプ	低温黒色クロムメッキ	対象	レール：SUS440C相当\|ブロック：SUS440C相当	-	-	1個
セット品	[標準] 標準ブロック	標準レール	2	12	13	96 ～ 969	上級	[軽予圧] 軽予圧	ステンレス	なし	ボール	2200	3300	8.8	9.5	16.1	12	ミニチュアタイプ	20	15	M3	25	3.5	無	長寿命グリース（Lタイプ）	指定タイプ	低温黒色クロムメッキ	対象	レール：SUS440C相当\|ブロック：SUS440C相当	低温黒色クロムメッキ	10	1個
セット品	[標準] 標準ブロック	標準レール	2	12	13	96 ～ 969	上級	[軽予圧] 軽予圧	ステンレス	なし	ボール	2200	3300	8.8	9.5	16.1	12	ミニチュアタイプ	20	15	M3	25	3.5	無	低発塵グリース（Yタイプ・THK製）	指定タイプ	低温黒色クロムメッキ	対象	レール：SUS440C相当\|ブロック：SUS440C相当	低温黒色クロムメッキ	10	1個
セット品	[標準] 標準ブロック	標準レール	2	15	16	111 ～ 989	上級	[軽予圧] 軽予圧	ステンレス	なし	ボール	3600	5400	21.6	23.4	39.6	15	ミニチュアタイプ	25	20	M3	40	3.5	無	リチウム系石けん基グリース（標準）	指定タイプ	低温黒色クロムメッキ	対象	レール：SUS440C相当\|ブロック：SUS440C相当	低温黒色クロムメッキ	10	1個
セット品	[標準] 標準ブロック	標準レール	2	15	16	111 ～ 989	上級	[軽予圧] 軽予圧	ステンレス	なし	ボール	3600	5400	21.6	23.4	39.6	15	ミニチュアタイプ	25	20	M3	40	3.5	無	低発塵グリース（Gタイプ・日本精工製）	指定タイプ	低温黒色クロムメッキ	対象	レール：SUS440C相当\|ブロック：SUS440C相当	低温黒色クロムメッキ	10	1個
セット品	[標準] 標準ブロック	標準レール	2	15	16	111 ～ 989	上級	[軽予圧] 軽予圧	ステンレス	なし	ボール	3600	5400	21.6	23.4	39.6	15	ミニチュアタイプ	25	20	M3	40	3.5	無	食品用グリース（Hタイプ）	指定タイプ	低温黒色クロムメッキ	対象	レール：SUS440C相当\|ブロック：SUS440C相当	-	-	1個
セット品	[標準] 標準ブロック	標準レール	2	15	16	111 ～ 989	上級	[軽予圧] 軽予圧	ステンレス	なし	ボール	3600	5400	21.6	23.4	39.6	15	ミニチュアタイプ	25	20	M3	40	3.5	無	長寿命グリース（Lタイプ）	指定タイプ	低温黒色クロムメッキ	対象	レール：SUS440C相当\|ブロック：SUS440C相当	低温黒色クロムメッキ	10	1個
セット品	[標準] 標準ブロック	標準レール	2	15	16	111 ～ 989	上級	[軽予圧] 軽予圧	ステンレス	なし	ボール	3600	5400	21.6	23.4	39.6	15	ミニチュアタイプ	25	20	M3	40	3.5	無	低発塵グリース（Yタイプ・THK製）	指定タイプ	低温黒色クロムメッキ	対象	レール：SUS440C相当\|ブロック：SUS440C相当	低温黒色クロムメッキ	10	1個
セット品	[標準] 標準ブロック	標準レール	2	20	20	161 ～ 999	上級	[軽予圧] 軽予圧	ステンレス	なし	ボール	5200	8500	48.4	48.4	86.4	20	ミニチュアタイプ	30	25	M4	60	6	無	リチウム系石けん基グリース（標準）	指定タイプ	低温黒色クロムメッキ	対象	レール：SUS440C相当\|ブロック：SUS440C相当	低温黒色クロムメッキ	10	1個
セット品	[標準] 標準ブロック	標準レール	2	20	20	161 ～ 999	上級	[軽予圧] 軽予圧	ステンレス	なし	ボール	5200	8500	48.4	48.4	86.4	20	ミニチュアタイプ	30	25	M4	60	6	無	低発塵グリース（Gタイプ・日本精工製）	指定タイプ	低温黒色クロムメッキ	対象	レール：SUS440C相当\|ブロック：SUS440C相当	低温黒色クロムメッキ	10	1個
セット品	[標準] 標準ブロック	標準レール	2	20	20	161 ～ 999	上級	[軽予圧] 軽予圧	ステンレス	なし	ボール	5200	8500	48.4	48.4	86.4	20	ミニチュアタイプ	30	25	M4	60	6	無	食品用グリース（Hタイプ）	指定タイプ	低温黒色クロムメッキ	対象	レール：SUS440C相当\|ブロック：SUS440C相当	-	-	1個
セット品	[標準] 標準ブロック	標準レール	2	20	20	161 ～ 999	上級	[軽予圧] 軽予圧	ステンレス	なし	ボール	5200	8500	48.4	48.4	86.4	20	ミニチュアタイプ	30	25	M4	60	6	無	長寿命グリース（Lタイプ）	指定タイプ	低温黒色クロムメッキ	対象	レール：SUS440C相当\|ブロック：SUS440C相当	低温黒色クロムメッキ	10	1個
セット品	[標準] 標準ブロック	標準レール	2	20	20	161 ～ 999	上級	[軽予圧] 軽予圧	ステンレス	なし	ボール	5200	8500	48.4	48.4	86.4	20	ミニチュアタイプ	30	25	M4	60	6	無	低発塵グリース（Yタイプ・THK製）	指定タイプ	低温黒色クロムメッキ	対象	レール：SUS440C相当\|ブロック：SUS440C相当	低温黒色クロムメッキ	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	8日目
- ( - )	5日目
- ( - )	8日目
- ( - )	5日目
- ( - )	8日目
- ( - )	5日目
- ( - )	8日目
- ( - )	5日目
- ( - )	8日目
- ( - )	5日目
- ( - )	8日目
- ( - )	5日目
- ( - )	8日目
- ( - )	5日目
- ( - )	8日目
- ( - )	5日目
- ( - )	8日目
- ( - )	5日目
- ( - )	8日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目

...

基本情報
納期・価格

基本情報

業界標準規格の中でも最も基本となるタイプです。精度・剛性に優れた軽予圧タイプからご検討ください。（株）駿河生産プラットフォーム製駿河生産プラットフォームは、ミクロン単位の精度が要求される「精密加工技術」をベースに事業を展開。
航空宇宙、自動車業界など最先端分野でも、駿河の精密機械部品が採用されています。
駿河生産プラットフォームホームページはこちらミスミ製リニアガイド関連ページ商品ラインナップよくある質問(FAQ)当日出荷商品潤滑ユニットMX 関連部品

ご注意

ミニチュアリニアガイド炭素鋼の商品は2021年に販売終了を予定しております。詳細は下記リンクを参照ください。
ミスミ製ミニチュアリニアガイド　炭素鋼製品販売終了予定のお知らせ
【ストーク再開】L寸の適用制限がなくなりました。
弊社生産拠点において、当該国政府指示による稼働制限の影響により、一部商品の新規ご注文の納期を延期させていただいております。
追加工の「二軸並行使用」をご希望の場合は、偶数本（2本、4本など）でご注文ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

[ ! ]精密級タイプの基準単価は上級価格×1.2になります（1円単位は四捨五入）。
　（例）SEBV10−135のとき 4,100×1.2＝4,920円
[ ! ]MX（潤滑ユニット付）は、ブロック1個につきリニアガイド基準単価に＋300円を加算した価格となります。
　（例）SSE2B−MX10−95＝6,110＋600＝6,710円
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

H	定寸 L	￥基準単価
		上級		並級
		SSEB	SSE2B	SSEBZ	SSE2BZ
6	25	3,270	−	−	−
	40	3,270	−	−	−
	55	3,390	−	−	−
	70	3,610	6,200	−	−
	85	3,830	6,380	−	−
	100	4,040	6,590	−	−
	115	4,260	6,810	−	−
	130	4,480	7,030	−	−
	145	4,700	7,250	−	−
8	40	2,520	−	2,120	−
	55	2,700	−	2,270	−
	70	2,870	4,930	2,420	4,140
	85	3,060	5,100	2,570	4,300
	100	3,230	5,280	2,720	4,450
	115	3,400	5,460	2,870	4,600
	130	3,580	5,650	3,020	4,740
	145	4,850	6,540	4,070	5,490
	160	4,950	6,670	4,150	5,600
	175	5,050	6,800	4,240	5,710
	190	5,150	6,940	4,320	5,820
	205	5,250	7,080	4,410	5,940
	220	5,360	7,220	4,500	6,060
	235	5,470	7,360	4,590	6,180
	250	5,580	7,510	4,680	6,300
	265	5,690	7,660	4,770	6,430
	280	5,800	7,770	4,870	6,520
	295	5,910	7,880	4,960	6,610
	310	6,020	7,990	5,050	6,710
10	35	3,250	−	2,730	−
	55	3,250	−	2,730	−
	75	3,420	6,110	2,880	5,150
	95	3,630	6,110	3,060	5,150
	115	3,880	6,360	3,260	5,360
	135	4,100	6,600	3,450	5,560
	155	4,350	6,830	3,650	5,760
	175	4,630	7,110	3,890	5,990
	195	4,920	7,410	4,140	6,210
	215	4,980	7,510	4,200	6,220
	235	5,310	7,680	4,470	6,490
	255	5,630	8,000	4,740	6,750
	275	5,950	8,320	5,020	7,040
	295	6,010	8,400	5080	7,120
	315	6,070	8,480	5140	7,200
	335	6,130	8,560	5200	7,280
	355	6,190	8,650	5260	7,370
	375	6,510	8,970	5,580	7,690
	395	6,830	9,290	5,900	8,010
	415	7,150	9,610	6,220	8,330
	435	7,470	9,930	6,540	8,650
	455	7,790	10,250	6,860	8,970
	475	8,110	10,570	7,180	9,290
	495	8,430	10,890	7,500	9,610
	515	8,750	11,210	7,820	9,930
	535	9,070	11,530	8,140	10,250
	555	9,390	11,850	8,460	10,570
	575	9,710	12,170	8,780	10,890
	595	10,030	12,490	9,100	11,210
	615	10,350	12,810	9,420	11,530
	635	10,670	13,130	9,740	11,850
13	45	3,460	−	3,070	−
	70	3,460	−	3,070	−
	95	3,710	6,500	3,300	5,780
	120	3,940	6,500	3,490	5,780
	145	4,190	6,740	3,720	5,990
	170	4,420	6,980	3,930	6,210
	195	4,680	7,240	4,140	6,430
	220	4,940	7,490	4,370	6,650
	245	5,200	7,770	4,630	6,900
	270	5,500	8,060	4,890	7,160
	295	5,810	8,370	5,150	7,370
	320	5,890	8,420	5,240	7,420
	345	6,200	8,640	5,520	7,690
	370	6,650	9,100	5,930	8,120
	395	7,010	9,460	6,260	8,430
	420	7,440	9,880	6,630	8,820
	445	7,860	10,300	6,980	9,170
	470	8,210	10,660	7,320	9,500
	495	8,290	10,770	7,400	9,610
	520	8,370	10,880	7,480	9,720
	545	8,450	10,990	7,560	9,830
	570	8,530	11,100	7,640	9,940
	595	8,620	11,210	7,730	10,050
	620	8,710	11,320	7,820	10,160
	645	8,800	11,430	7,910	10,270
	670	8,890	11,540	8,000	10,380
	695	8,980	11,660	8,090	10,500
	720	9,070	11,780	8,180	10,620
	745	9,420	12,130	8,530	10,970
	770	9,770	12,480	8,880	11,320
	795	10,120	12,830	9,230	11,670
	820	10,470	13,180	9,580	12,020
	845	10,820	13,530	9,930	12,370
	870	11,170	13,880	10,280	12,720
	895	11,520	14,230	10,630	13,070
	920	11,870	14,580	10,980	13,420
	945	12,220	14,930	11,330	13,770
	970	12,570	15,280	11,680	14,120
16	70	4,200	−	3,930	−
	110	4,200	7,310	3,930	6,830
	150	4,500	7,310	4,210	6,830
	190	4,800	7,600	4,490	7,130
	230	5,170	7,960	4,820	7,460
	270	5,650	8,450	5,280	7,910
	310	6,220	9,020	5,810	8,450
	350	6,670	9,500	6,250	8,880
	390	7,070	9,860	6,610	9,230
	430	7,200	9,870	6,750	9,250
	470	7,750	10,430	7,260	9,780
	510	8,250	10,920	7,730	10,240
	550	8,790	11,470	8,240	10,760
	590	9,510	12,190	8,900	11,430
	630	10,190	12,860	9,540	12,060
	670	10,870	13,540	10,190	12,710
	710	11,550	14,220	10,850	13,360
	750	12,230	14,900	11,490	14,000
	790	12,910	15,580	12,130	14,640
	830	13,590	16,260	12,770	15,280
	870	14,270	16,940	13,410	15,920
	910	14,950	17,620	14,050	16,560
	950	15,630	18,300	14,690	17,200
	990	16,310	18,980	15,330	17,840
20	100	6,700	−	6,510	−
	160	6,700	10,590	6,510	10,320
	220	7,200	11,100	6,990	10,800
	280	8,670	12,560	8,450	12,230
	340	9,300	13,220	9,050	12,850
	400	10,500	14,400	10,210	14,010
	460	11,290	15,200	10,980	14,790
	520	11,830	15,420	11,500	15,010
	580	12,790	16,400	12,430	15,940
	640	13,700	17,310	13,320	16,830
	700	14,620	18,220	14,210	17,730
	760	15,540	19,140	15,070	18,560
	820	16,460	20,060	15,960	19,450
	880	17,380	20,980	16,850	20,350
	940	18,300	21,900	17,750	21,240
	1000	19,220	22,820	18,640	22,130

■L寸指定（1mm単位）タイプ追加価格（全精度規格同額）
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

H	￥基準単価
	上級	精密級	並級
	SSEBL・SSE2BL	SSEBLV・SSE2BLV	SSEBLZ・SSE2BLZ
6	800	800	800
8	800	800	800
10	900	900	900
13	1,000	1,000	1,000
16	1,100	1,100	1,100
20	1,200	1,200	1,200

[ ! ]Ｌ寸指定（1mm単位）タイプ
　指定したL寸よりも長く、最も近い定寸タイプの基準単価に上記金額を加算してください。
　（例）SSELB13-270（定寸タイプ）　6,400＋1,000＝7,440円

■低温黒色クロムメッキ品追加価格
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

H	L	￥基準単価
H	L	1ブロック	2ブロック
8	40〜310	4,000	6,900
10	35〜635	4,400	7,400
13	45〜295	4,800	8,100
	296〜470	5,400	8,700
	471〜720	5,400	8,700
	721〜970	5,400	8,700
16	70〜270	5,400	8,900
	271〜470	6,000	9,500
	471〜670	6,500	10,000
	671〜990	6,500	10,000
20	100〜280	5,800	9,500
	281〜460	6,400	10,000
	461〜700	6,900	10,600
	701〜1000	6,900	10,600

[ ! ]低温黒色クロムメッキ品は基準単価に上記金額を加算してください。

■数量スライド価格（[ ! ]1円未満切り捨て）こちら
●SSEB・SSE2B ミニチュアリニアガイド　　標準ブロック／軽予圧:関連画像

部

数量区分	標準対応				個別対応
数量区分	小口	大口			大口
数　量	1〜10	11〜19	20〜39	40〜100	101〜
値引率	基準単価	10%	20%	30%	30%
出荷日	通常	5日目出荷		7日目出荷	お見積り

●上記以外

数量区分	標準対応			個別対応
数量区分	小口	大口		大口
数　量	1〜10	11〜19	20〜39	40〜
値引率	基準単価	10%	20%	20%
出荷日	通常	8日目出荷		お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

●在庫品以外

日目出荷

				ご注文締切
急	ストークB	3日目出荷	800円/1本	PM 8:00迄	>>こちら

[ ! ]3本以上で１明細行当たり一律2,160円
[ ! ]ストーク適用数量1～10本

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
重荷重用リニアガイド
高精度な位置決め、高負荷荷重、高頻度駆動でご使用いただける、重荷重用リニアガイドです。
ミスミ
中荷重用リニアガイド
高精度な位置決め、高負荷荷重、高頻度駆動でご使用いただける、中荷重用リニアガイドです。
ミスミ
ミニチュアリニアガイドワイドレール標準ブロック
業界標準規格のワイドレール標準ブロックタイプです。精度・剛性に優れた軽予圧タイプからご検討ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ミニチュアリニアガイド標準ブロックのレビュー

4.4平均満足度：4.4108件のレビュー

星5
55%
星4
37%
星3
6%
星2
1%
星1
1%

調整治具

満足度：1.02019/06/27

度々使用しており、製品としては問題ありませんが、毎回面倒なのは到着後のグリスの拭き取りです。不必要な部分にまでこれでもか...もっと読む

ミスミからのコメント

この度はお客様にご迷惑をおかけし大変申し訳ございません。防錆のためにグリースを多めに塗布して出荷しておりましたが、この度頂戴しましたご意見をもとに今後の改善を検討させて頂きます。引き続き忌憚ないご意見・ご要望頂けますと幸いです。よろしくお願い致します。

18人が参考にしています。

装置の直動ガイド

満足度：4.02016/03/04

技術資料が豊富で3DCADデータも揃っており利用し易い。一方、標準ガイドレール長のバリエーションが少なく、小型化を図る際...もっと読む

10人が参考にしています。

ジグのスライダー

満足度：5.02018/03/13

コンパクト、安価に手に入るためいつも利用しています。メーカー並みの品ぞろえがあるとなお便利

6人が参考にしています。

治具部品で

満足度：5.02018/02/21

治具で使用するため購入しました。短納期で安かったため、非常に助かりました。

6人が参考にしています。

LMガイドの置き換え

満足度：5.02018/10/03

冶具などの小さいスライドはこの型番しかありえません他のメーカーでは納期、価格やデータの入手性が悪いのでミスミのリニア...もっと読む

5人が参考にしています。

108件全て見る

よくあるご質問（FAQ）

Q天地逆でも使用可能でしょうか？

基本定格荷重は、ブロックに作用する4方向（ラジアル方向、逆ラジアル方向、横方向）に対して同一になります。平面、壁掛け、天地逆等、あらゆる姿勢でご使用可能です。

Q走り平行度はサイズと長さによってどのくらい変わるでしょうか？

走り平行度については、以下の技術ページにて”精度/予圧""の箇所をご確認ください。https://jp.misumi-ec.com/special/linearguide/misumi/product_details/#ancDetails01_02

Q取付の平面度はどのくらいでしょうか？

基準面や突き当て面の面粗度・平面度の目安は以下のページをご確認ください。https://jp.misumi-ec.com/special/linearguide/attachment/check/

その他のよくあるご質問（7件）を見る

この商品を見た人は、こんな商品も見ています

	今見ている商品ミニチュアリニアガイド標準ブロック	ミニチュアリニアガイドワイド標準ブロック	ミニチュアリニアガイドワイドレール標準ブロック	ミニチュアリニアガイドノック穴付標準ブロック	ミニチュアリニアガイドロングブロック	ミニチュアリニアガイドワイドレールワイド標準ブロック
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	5日目〜	5日目	5日目〜	5日目	5日目〜	5日目

この商品に関連するミスミユニット事例その他の事例を探す

リニアガイドカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

高さ ( H )	リニアガイドクランパー	レール取付穴キャップ	ミニチュアリニアガイド用高さ調整ブロック
			S45C相当無電解ニッケルメッキ		アルミ合金白アルマイト
			S45C相当無電解ニッケルメッキ		アルミ合金白アルマイト
	標準レール用		基準側	フリー側	基準側	フリー側

6	―	―	―	―	―	―
8	―	―	GETA8	GETE8	AGETA8	AGETE8
10	―	―	GETA10	GETE10	AGETA10	AGETE10
13	SECK13	PACK-SGLC3	GETA13	GETE13	AGETA13	AGETE13
16	SECK16	PACK-SGLC3	GETA16	GETE16	AGETA16	AGETE16
20	―	―	GETA20	GETE20	AGETA20	AGETE20

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

セット品/単品

ブロック形状

レール種類

ブロック数

レール幅 W1(mm)

組付時高さ H(mm)

レール長さ L(mm)

精度規格

予圧種類

材質

リテーナ

呼び型番

ボール配列

ブロック取付穴ピッチ（幅方向）(mm)

ブロック取付穴ピッチ（長さ方向）(mm)

ブロック取付穴径

レール取付穴ピッチ(mm)

レール取付穴径

潤滑ユニット（MX）有無

グリースの種類

L寸法タイプ

表面処理

タイプ

CAD

出荷日

ミニチュアリニアガイド 標準ブロック

ご注意

外形図・規格表

ミスミ製リニアガイド 商品情報

商品タイプ（型式）

外形図

規格表

基本定格荷重・静的許容モーメント・質量・摩擦抵抗力(必要推力)・摺動抵抗(シール抵抗)

追加工

関連部品 型式対応表

関連リンク

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

納期

カタログ

商品担当おすすめ

よくあるご質問（FAQ）

この商品を見た人は、こんな商品も見ています

最近見た商品

この商品に関連するミスミ ユニット事例その他の事例を探す

リニアガイドカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

ミニチュアリニアガイド標準ブロック

ミスミ製リニアガイド商品情報

関連部品型式対応表

この商品に関連するミスミユニット事例その他の事例を探す
