MISUMI economy
【エコノミーシリーズ】 RoHS対応 リニアブッシュ スタンダード シングル
- タイプ
- ストレート
- 直動/回転運動
- リニアブッシュ(直動のみ)
- 外筒材質
- SUJ2相当
- 潤滑の種類
- なし
- 長さ
- シングル
- ボール材質
- SUJ2相当
- 材質証明書
- 対象
ご注意
- dr＝3・4はシールなしです。
- グリース等の潤滑剤に影響のない防錆油を使用してありますが、洗浄(推奨洗浄方法：超音波洗浄機、もしくは白灯油)・乾燥をした後、 グリースを塗布して使用することを推奨いたします。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が58型番あります。

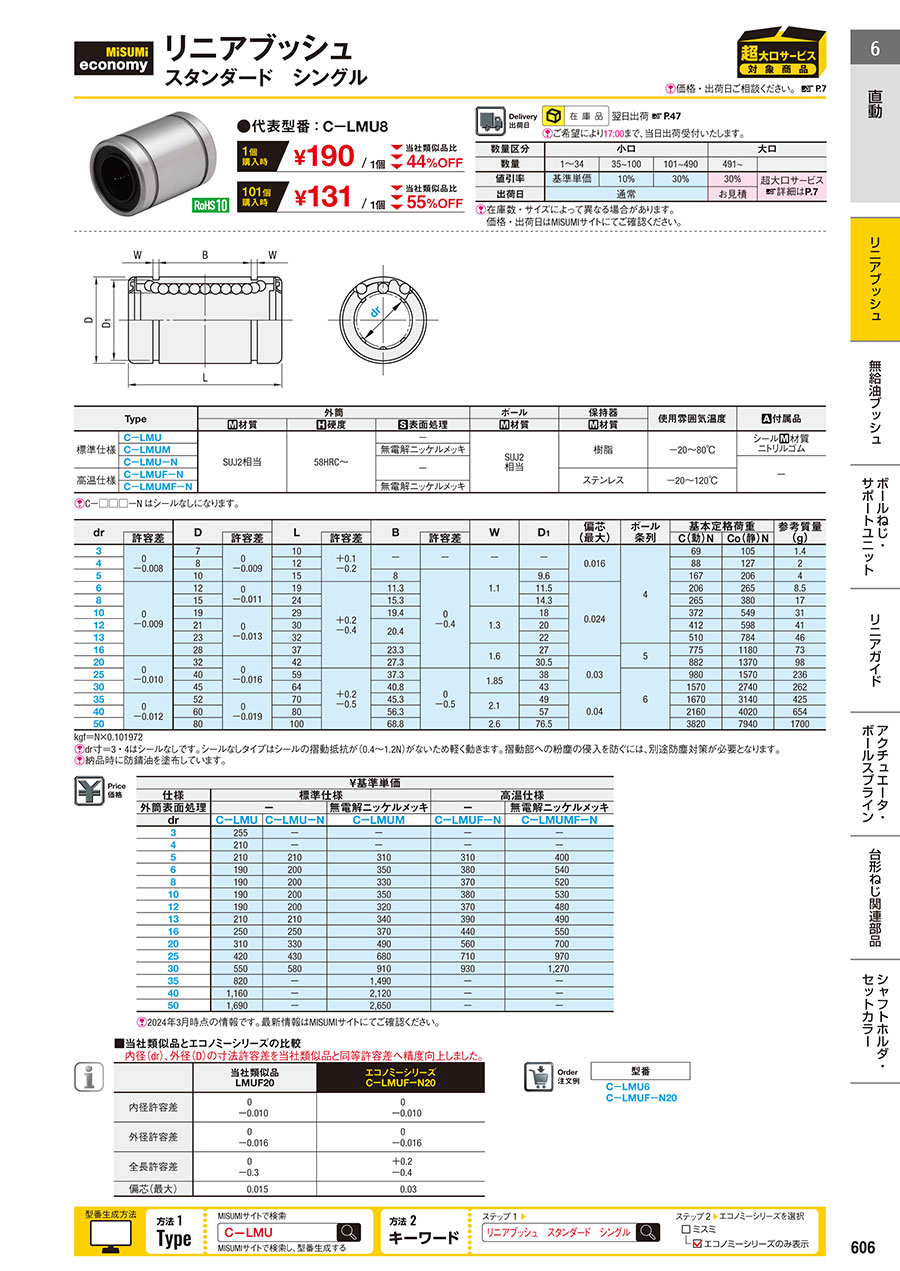

外形図・規格表
外形図
| Type | 外筒 | ボール | 保持器 | 使用雰囲気温度 | [ A ]付属品 | |||
| [ M ]材質 | [ M ]硬度 | [ S ]表面処理 | [ M ]材質 | [ M ]材質 | ||||
| 標準仕様 | C-LMU | SUJ2相当 | 58HRC〜 | − | SUJ2相当 | 樹脂 | －20〜 80℃ | シール[ M ]材質 ニトリルゴム |
| C-LMUM | 無電解ニッケルメッキ | |||||||
| C-LMU−N | − | ー | ||||||
| 高温仕様 | C-LMUF−N | ステンレス | －20〜120℃ | |||||
| C-LMUMF-N | 無電解ニッケルメッキ | |||||||
規格表
注文例
| 型式(Type・dr) |
| C-LMU6 |
| C-LMUF−N20 |
| dr | D | L | B | W | D1 | 偏芯(mm) (最大) | ボール 条列 | 基本定格荷重 | 参考質量 (g) | |||||
| 表面処理 | C(動)N | Co(静)N | ||||||||||||
| 許容差 | なし | 許容差 | 許容差 | |||||||||||
| 許容差 | ||||||||||||||
| 3 | 0 −0.008 | 7 | 0 −0.009 | 10 | +0.1 -0.2 | − | − | − | − | 0.016 | 4 | 69 | 105 | 1.4 |
| 4 | 8 | 12 | 88 | 127 | 2 | |||||||||
| 5 | 10 | 15 | 8 | 0 -0.4 | 1.1 | 9.6 | 167 | 206 | 4 | |||||
| 6 | 0 −0.009 | 12 | 0 −0.011 | 19 | +0.2 -0.4 | 11.3 | 11.5 | 0.024 | 206 | 265 | 8.5 | |||
| 8 | 15 | 24 | 15.3 | 14.3 | 265 | 380 | 17 | |||||||
| 10 | 19 | 0 −0.013 | 29 | 19.4 | 1.3 | 18 | 372 | 549 | 31 | |||||
| 12 | 21 | 30 | 20.4 | 20 | 412 | 598 | 41 | |||||||
| 13 | 23 | 32 | 22 | 510 | 784 | 46 | ||||||||
| 16 | 28 | 37 | 23.3 | 1.6 | 27 | 5 | 775 | 1180 | 73 | |||||
| 20 | 0 −0.010 | 32 | 0 −0.016 | 42 | 27.3 | 30.5 | 0.030 | 882 | 1370 | 98 | ||||
| 25 | 40 | 59 | +0.2 -0.5 | 37.3 | 0 -0.5 | 1.85 | 38 | 6 | 980 | 1570 | 236 | |||
| 30 | 45 | 64 | 40.8 | 43 | 1570 | 2740 | 262 | |||||||
| 35 | 0 −0.012 | 52 | 0 −0.019 | 70 | 45.3 | 2.1 | 49 | 0.040 | 1670 | 3140 | 425 | |||
| 40 | 60 | 80 | 56.3 | 57 | 2160 | 4020 | 654 | |||||||
| 50 | 80 | 100 | 68.8 | 2.6 | 76.5 | 3820 | 7940 | 1700 | ||||||
[ ! ]リニアブッシュ用スペーサ・リニアブッシュ止め板は>>こちらよりお選びいただけます。
[ ! ]シャフト・ハウジング公差は「軸径・ハウジング径の推奨公差」をご確認下さい。
■価格表
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| ￥基準単価 | |||||
| 仕様 | 標準仕様 | 高温仕様 | |||
| 外筒表面処理 | ー | 無電解ニッケルメッキ | ー | 無電解ニッケルメッキ | |
| dr | CーLMU | CーLMUーN | CーLMUM | CーLMUF−N | CーLMUMFーN |
| 3 | 255 | ー | ー | ー | ー |
| 4 | 210 | ー | ー | ー | ー |
| 5 | 210 | 210 | 310 | 310 | 400 |
| 6 | 190 | 200 | 350 | 380 | 540 |
| 8 | 190 | 200 | 330 | 370 | 520 |
| 10 | 190 | 200 | 350 | 380 | 530 |
| 12 | 190 | 200 | 320 | 370 | 480 |
| 13 | 210 | 210 | 340 | 390 | 490 |
| 16 | 250 | 250 | 370 | 440 | 550 |
| 20 | 310 | 330 | 490 | 560 | 700 |
| 25 | 420 | 430 | 680 | 710 | 970 |
| 30 | 550 | 580 | 910 | 930 | 1,270 |
| 35 | 820 | ー | 1,490 | ー | ー |
| 40 | 1,160 | ー | 2,120 | ー | ー |
| 50 | 1,690 | ー | 2,650 | ー | ー |
商品概要
【特徴】
♢まとめ買いにより、当社類似品から最大50％割引き！！
【製品比較情報】
♢当社類似品と規格の差異が一部ございます。選定時はご注意の上ご使用ください。
内径（dr）、外径（D）の寸法許容差を当社類似品と同等許容差へ精度向上しました。
♢まとめ買いにより、当社類似品から最大50％割引き！！
【製品比較情報】
♢当社類似品と規格の差異が一部ございます。選定時はご注意の上ご使用ください。
内径（dr）、外径（D）の寸法許容差を当社類似品と同等許容差へ精度向上しました。
| 当社類似品 LMUF20 | エコノミーシリーズ CーLMUFーN20 | |
| 内径許容差 | 0 ー0.010 | 0 ー0.010 |
| 外径許容差 | 0 ー0.016 | 0 ー0.016 |
| 全長許容差 | 0 ー0.3 | ＋0.2 ー0.4 |
| 偏芯(最大) | 0.015 | 0.03 |
【当社類似品との価格比較】
| ご注文数量 | 当社類似品 | 本商品 | プライス ダウン率 |
| LMUM8 | C-LMUM8 | ||
| 1 | 570 | 330 | 42% |
| 51 | 513 | 297 | 42% |
| 101 | 467 | 231 | 51% |
■値引率詳細例
各型番の数量別価格・納期は、型番確定後に「価格を確認」をクリックしてご確認ください。
| ご注文数量 | 値引率 | ||||||
| C-LMUM8 | |||||||
| 1～50 | ー | ||||||
| 51～100 | 10% | ||||||
| 101～1000 | 30% |
注意・禁止事項
■定期メンテナンス
①グリース潤滑は使用前にリニアブッシュ内面のボール列にグリースを塗りこみ、その後は適時給油してください。
グリースは、リニアブッシュの鋼球と転動面（シャフト·ブッシュ）の表面に油膜を形成し、摩擦を小さくして焼付けを防止する効果があります。
グリースの減少及び劣化は、リニアブッシュの寿命に大きく影響します。
②推奨給油グリース：リチウム系石けん基グリース
③推奨給油間隔：通常6ヶ月ごと
走行距離が長い場合は3ヶ月ごと、期間内に1000kmを超える場合は1000kmごとの給油をお薦めします。
④リニアブッシュにモーメント荷重（偏荷重）が大きくかかる場合は、シングルタイプ単体でのご使用は適しておりません。
ダブルタイプまたは複数のシングルタイプのご使用を推奨します。
■防塵対策
リニアブッシュの内部に異物・ホコリが入ると鋼球の循環に支障を来たし、思わぬ事故の原因となりますのでご注意ください。
過酷な環境下の使用時に、防塵カバーや保護カバーなどを取り付けてください。
■ミスミリニアブシュには、g6公差の焼入れシャフトを推奨します。
①グリース潤滑は使用前にリニアブッシュ内面のボール列にグリースを塗りこみ、その後は適時給油してください。
グリースは、リニアブッシュの鋼球と転動面（シャフト·ブッシュ）の表面に油膜を形成し、摩擦を小さくして焼付けを防止する効果があります。
グリースの減少及び劣化は、リニアブッシュの寿命に大きく影響します。
②推奨給油グリース：リチウム系石けん基グリース
③推奨給油間隔：通常6ヶ月ごと
走行距離が長い場合は3ヶ月ごと、期間内に1000kmを超える場合は1000kmごとの給油をお薦めします。
④リニアブッシュにモーメント荷重（偏荷重）が大きくかかる場合は、シングルタイプ単体でのご使用は適しておりません。
ダブルタイプまたは複数のシングルタイプのご使用を推奨します。
■防塵対策
リニアブッシュの内部に異物・ホコリが入ると鋼球の循環に支障を来たし、思わぬ事故の原因となりますのでご注意ください。
過酷な環境下の使用時に、防塵カバーや保護カバーなどを取り付けてください。
■ミスミリニアブシュには、g6公差の焼入れシャフトを推奨します。
使用方法
| 図解 | 使用方法説明 |
 | リニアブッシュに荷重（偏荷重）が大きくかかる場合は、シングルタイプ単体でのご使用は適しておりません。ダブルタイプまたは複数のシングルタイプのご使用を推奨します。 |
 | リニアブシュは構造上回転運動には適しておりません。無理に回転させると破損の原因となりますのでご注意ください。 |
 | リニアブシュは抜き差しを繰り返す用途には適しておりません。 |
 | リニアブシュにシャフトを挿入する際、シャフトをこじった状態で挿入するとボールが脱落したり、リテーナを変形させますので芯を合わせて静かに組み込んでください。 |
使用例
▲オイルシール圧入治具
関連資料
関連商品
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
高品質の代替品
|
|---|
255円 ( 281円 ) | 在庫品1日目当日出荷可能 |
|
210円 ( 231円 ) | 在庫品1日目当日出荷可能 |
|
210円 ( 231円 ) | 在庫品1日目当日出荷可能 |
|
190円 ( 209円 ) | 在庫品1日目当日出荷可能 |
|
190円 ( 209円 ) | 在庫品1日目当日出荷可能 |
|
190円 ( 209円 ) | 在庫品1日目当日出荷可能 |
|
190円 ( 209円 ) | 在庫品1日目当日出荷可能 |
|
210円 ( 231円 ) | 在庫品1日目当日出荷可能 |
|
250円 ( 275円 ) | 在庫品1日目当日出荷可能 |
|
310円 ( 341円 ) | 在庫品1日目当日出荷可能 |
|
420円 ( 462円 ) | 在庫品1日目当日出荷可能 |
|
550円 ( 605円 ) | 在庫品1日目当日出荷可能 |
|
820円 ( 902円 ) | 在庫品1日目当日出荷可能 |
|
1,160円 ( 1,276円 ) | 在庫品1日目当日出荷可能 |
|
1,690円 ( 1,859円 ) | 在庫品1日目当日出荷可能 |
|
210円 ( 231円 ) | 在庫品1日目当日出荷可能 |
|
200円 ( 220円 ) | 在庫品1日目当日出荷可能 |
|
200円 ( 220円 ) | 在庫品1日目当日出荷可能 |
|
200円 ( 220円 ) | 在庫品1日目当日出荷可能 |
|
200円 ( 220円 ) | 在庫品1日目当日出荷可能 |
|
210円 ( 231円 ) | 在庫品1日目当日出荷可能 |
|
250円 ( 275円 ) | 在庫品1日目当日出荷可能 |
|
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
|
430円 ( 473円 ) | 在庫品1日目当日出荷可能 |
|
580円 ( 638円 ) | 在庫品1日目当日出荷可能 |
|
310円 ( 341円 ) | 在庫品1日目当日出荷可能 |
|
380円 ( 418円 ) | 在庫品1日目当日出荷可能 |
|
370円 ( 407円 ) | 在庫品1日目当日出荷可能 |
|
380円 ( 418円 ) | 在庫品1日目当日出荷可能 |
|
370円 ( 407円 ) | 在庫品1日目当日出荷可能 |
|
390円 ( 429円 ) | 在庫品1日目当日出荷可能 |
|
440円 ( 484円 ) | 在庫品1日目当日出荷可能 |
|
560円 ( 616円 ) | 在庫品1日目当日出荷可能 |
|
710円 ( 781円 ) | 在庫品1日目当日出荷可能 |
|
930円 ( 1,023円 ) | 在庫品1日目当日出荷可能 |
|
310円 ( 341円 ) | 在庫品1日目当日出荷可能 |
|
350円 ( 385円 ) | 在庫品1日目当日出荷可能 |
|
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
|
350円 ( 385円 ) | 在庫品1日目当日出荷可能 |
|
320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
|
340円 ( 374円 ) | 在庫品1日目当日出荷可能 |
|
370円 ( 407円 ) | 在庫品1日目当日出荷可能 |
|
490円 ( 539円 ) | 在庫品1日目当日出荷可能 |
|
680円 ( 748円 ) | 在庫品1日目当日出荷可能 |
|
910円 ( 1,001円 ) | 在庫品1日目当日出荷可能 |
|
1,490円 ( 1,639円 ) | 在庫品1日目当日出荷可能 |
|
2,120円 ( 2,332円 ) | 在庫品1日目当日出荷可能 |
|
3,540円 ( 3,894円 ) | 在庫品1日目当日出荷可能 |
|
400円 ( 440円 ) | 在庫品1日目当日出荷可能 |
|
540円 ( 594円 ) | 在庫品1日目当日出荷可能 |
|
520円 ( 572円 ) | 在庫品1日目当日出荷可能 |
|
530円 ( 583円 ) | 在庫品1日目当日出荷可能 |
|
480円 ( 528円 ) | 在庫品1日目当日出荷可能 |
|
490円 ( 539円 ) | 在庫品1日目当日出荷可能 |
|
550円 ( 605円 ) | 在庫品1日目当日出荷可能 |
|
700円 ( 770円 ) | 在庫品1日目当日出荷可能 |
|
970円 ( 1,067円 ) | 在庫品1日目当日出荷可能 |
|
1,270円 ( 1,397円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
内外径公差を刷新！RoHS10にも対応しました！まとめ買いで当社類似品より大幅値引き！
内径・L寸など外形公差を緩和した中精度リニアブッシュです。
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページは「商品ラインナップ」をクリック
商品ラインナップ
ご注意
- dr＝3・4はシールなしです。
- グリース等の潤滑剤に影響のない防錆油を使用してありますが、洗浄(推奨洗浄方法：超音波洗浄機、もしくは白灯油)・乾燥をした後、 グリースを塗布して使用することを推奨いたします。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
