【エコノミーシリーズ】 RoHS対応 フランジ付リニアブッシュ スタンダード シングル
- 通常単価(税別)
- 300円～4,190円
- 税込単価
- 330円～4,609円
通常出荷日：在庫品1日目当日出荷可能
内外径公差を刷新！RoHS10にも対応しました！まとめ買いで当社類似品より大幅値引き！内径・L寸など外...
詳細を確認- グリース等の潤滑剤に影響のない防錆油を使用してありますが、洗浄(推奨洗浄方法：超音波洗浄機、もしくは白灯油)・乾燥をした後、 グリースを塗布して使用することを推奨いたします。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が92型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

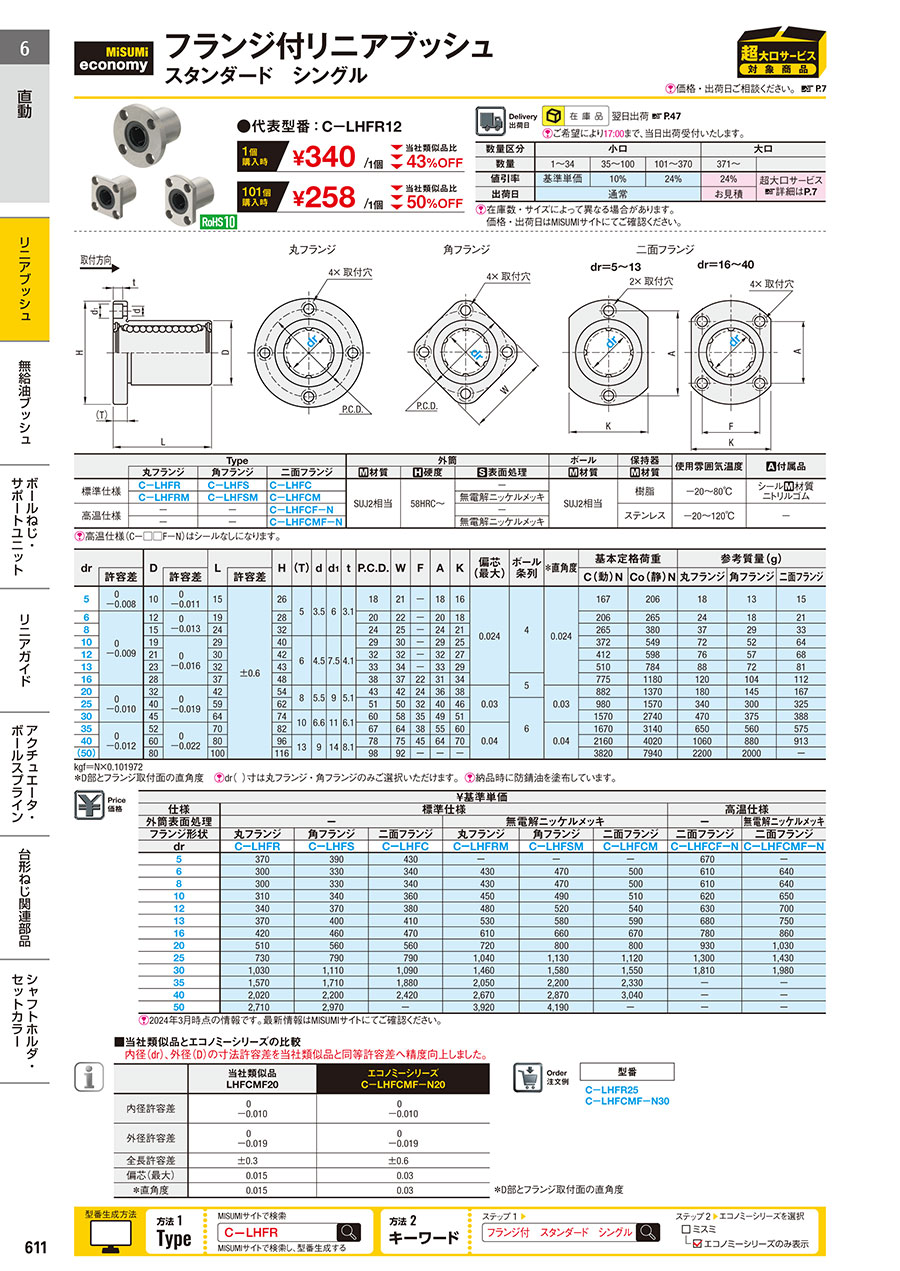

外形図・規格表
外形図
丸フランジ
角フランジ
二面フランジ
dr=5～13
dr=16～40
| Type | 外筒 | ボール | 保持器 | 使用雰囲気温度 | [ A ]付属品 | |||||
| 丸フランジ | 角フランジ | 二面フランジ | [ M ]材質 | [ H ]硬度 | [ S ]表面処理 | [ M ]材質 | [ M ]材質 | |||
| 標準仕様 | C-LHFR | C-LHFS | C-LHFC | SUJ2相当 | 58HRC〜 | − | SUJ2相当 | 樹脂 | －20〜 80℃ | シール[ M ]材質 ニトリルゴム |
| C-LHFRM | C-LHFSM | C-LHFCM | 無電解ニッケルメッキ | |||||||
| 高温仕様 | − | − | C-LHFCF-N | − | ステンレス | －20〜120℃ | − | |||
| − | − | C-LHFCMF-N | 無電解ニッケルメッキ | |||||||
規格表
注文例
| 型式(Type・dr) |
| C-LHFR25 |
| C-LHFCMF−N30 |
| dr | D | L | H | (T) | d | d1 | t | P.C.D. | W | F | A | K | 偏芯(mm) (最大) ＊1 | ボール 条列 | 直角度 ＊2 | 基本定格荷重 | 参考質量(g) | ||||||
| 表面処理 | |||||||||||||||||||||||
| 許容差 | なし | 許容差 | C(動)N | Co(静)N | 丸フランジ | 角フランジ | 二面フランジ | ||||||||||||||||
| 許容差 | |||||||||||||||||||||||
| 5 | 0 －0.008 | 10 | 0 －0.011 | 15 | ±0.6 | 26 | 5 | 3.5 | 6 | 3.1 | 18 | 21 | − | 18 | 16 | 0.024 | 4 | 0.024 | 167 | 206 | 18 | 13 | 15 |
| 6 | 0 －0.009 | 12 | 0 －0.013 | 19 | 28 | 20 | 22 | − | 20 | 18 | 206 | 265 | 24 | 18 | 21 | ||||||||
| 8 | 15 | 24 | 32 | 24 | 25 | − | 24 | 21 | 265 | 380 | 37 | 29 | 33 | ||||||||||
| 10 | 19 | 0 －0.016 | 29 | 40 | 6 | 4.5 | 7.5 | 4.1 | 29 | 30 | − | 29 | 25 | 372 | 549 | 72 | 52 | 64 | |||||
| 12 | 21 | 30 | 42 | 32 | 32 | − | 32 | 27 | 412 | 598 | 76 | 57 | 68 | ||||||||||
| 13 | 23 | 32 | 43 | 33 | 34 | − | 33 | 29 | 510 | 784 | 88 | 72 | 81 | ||||||||||
| 16 | 28 | 37 | 48 | 38 | 37 | 22 | 31 | 34 | 5 | 775 | 1180 | 120 | 104 | 112 | |||||||||
| 20 | 0 －0.010 | 32 | 0 －0.019 | 42 | 54 | 8 | 5.5 | 9 | 5.1 | 43 | 42 | 24 | 36 | 38 | 0.030 | 0.030 | 882 | 1370 | 180 | 145 | 167 | ||
| 25 | 40 | 59 | 62 | 51 | 50 | 32 | 40 | 46 | 6 | 980 | 1570 | 340 | 300 | 325 | |||||||||
| 30 | 45 | 64 | 74 | 10 | 6.6 | 11 | 6.1 | 60 | 58 | 35 | 49 | 51 | 1570 | 2740 | 470 | 375 | 388 | ||||||
| 35 | 0 －0.012 | 52 | 0 －0.022 | 70 | 82 | 67 | 64 | 38 | 55 | 60 | 0.040 | 0.040 | 1670 | 3140 | 650 | 560 | 575 | ||||||
| 40 | 60 | 80 | 96 | 13 | 9 | 14 | 8.1 | 78 | 75 | 45 | 64 | 70 | 2160 | 4020 | 1060 | 880 | 913 | ||||||
| (50) | 80 | 100 | 116 | 98 | 92 | ー | ー | − | 3820 | 7940 | 2200 | 2000 | ー | ||||||||||
＊2、D部とフランジ取付面の直角度。
[ ! ]dr()寸は丸フランジ・角フランジのみご選択いただけます。
[ ! ]納品時に防錆油を塗布しています。
[ ! ]フランジ型高さ調整スペーサは>>こちらよりお選びいただけます。
[ ! ]シャフト・ハウジング公差は「軸径・ハウジング径の推奨公差」をご確認下さい。
■価格表
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| ￥基準単価 | ||||||||
| 仕様 | 標準仕様 | 高温仕様 | ||||||
| 外筒表面処理 | ー | 無電解ニッケルメッキ | ー | 無電解ニッケルメッキ | ||||
| フランジ形状 | 丸フランジ | 角フランジ | 二面フランジ | 丸フランジ | 角フランジ | 二面フランジ | 二面フランジ | 二面フランジ |
| dr | CーLHFR | CーLHFS | CーLHFC | CーLHFRM | CーLHFSM | CーLHFCM | CーLHFCFーN | CーLHFCMFーN |
| 5 | 370 | 390 | 430 | ー | ー | ー | 670 | ー |
| 6 | 300 | 330 | 340 | 430 | 470 | 500 | 610 | 640 |
| 8 | 300 | 330 | 340 | 430 | 470 | 500 | 610 | 640 |
| 10 | 310 | 340 | 360 | 450 | 490 | 510 | 620 | 650 |
| 12 | 340 | 370 | 380 | 480 | 520 | 540 | 630 | 700 |
| 13 | 370 | 400 | 410 | 530 | 580 | 590 | 680 | 750 |
| 16 | 420 | 460 | 470 | 610 | 660 | 670 | 780 | 860 |
| 20 | 510 | 560 | 560 | 720 | 800 | 800 | 930 | 1,030 |
| 25 | 730 | 790 | 790 | 1,040 | 1,130 | 1,120 | 1,300 | 1,430 |
| 30 | 1,030 | 1,110 | 1,090 | 1,460 | 1,580 | 1,550 | 1,810 | 1,980 |
| 35 | 1,570 | 1,710 | 1,880 | 2,050 | 2,200 | 2,330 | ー | ー |
| 40 | 2,020 | 2,200 | 2,420 | 2,670 | 2,870 | 3,040 | ー | ー |
| 50 | 2,710 | 2,970 | ー | 3,920 | 4,190 | ー | ー | ー |
商品概要
【特徴】
♢まとめ買いにより、当社類似品から最大50％割引き！！
【製品比較情報】
♢当社類似品と規格の差異が一部ございます。選定時はご注意の上ご使用ください。
内径（dr）、外径（D）の寸法許容差を当社類似品と同等許容差へ精度向上しました。
♢まとめ買いにより、当社類似品から最大50％割引き！！
【製品比較情報】
♢当社類似品と規格の差異が一部ございます。選定時はご注意の上ご使用ください。
内径（dr）、外径（D）の寸法許容差を当社類似品と同等許容差へ精度向上しました。
| 当社類似品 LHFCMF20 | エコノミーシリーズ C−LHFCMF−N20 | |
| 内径許容差 | 0 －0.010 | 0 －0.010 |
| 外径許容差 | 0 －0.019 | 0 －0.019 |
| 全長許容差 | ±0.3 | ±0.6 |
| 偏芯(最大) | 0.015 | 0.03 |
| ＊直角度 | 0.015 | 0.03 |
【当社類似品との価格比較】
| ご注文数量 | 当社類似品 | 本商品 | プライス ダウン率 |
| LHFRM20 | C-LHFRM20 | ||
| 1 | 1230 | 720 | 41% |
| 51 | 1107 | 648 | 41% |
| 101 | 1008 | 504 | 50% |
■値引率詳細例
型番：C-LHFRM-N20
各型番の数量別価格・納期は、型番確定後に「価格を確認」をクリックしてご確認ください。
型番：C-LHFRM-N20
| ご注文数量 | 値引率 | ||||||
| C-LHFRM20 | |||||||
| 1～50 | ー | ||||||
| 51～100 | 10% | ||||||
| 101～1000 | 30% |
注意・禁止事項
■定期メンテナンス
①グリース潤滑は使用前にリニアブッシュ内面のボール列にグリースを塗りこみ、その後は適時給油してください。
グリースは、リニアブッシュの鋼球と転動面（シャフト·ブッシュ）の表面に油膜を形成し、摩擦を小さくして焼付けを防止する効果があります。
グリースの減少及び劣化は、リニアブッシュの寿命に大きく影響します。
②推奨給油グリース：リチウム系石けん基グリース
③推奨給油間隔：通常6ヶ月ごと
走行距離が長い場合は3ヶ月ごと、期間内に1000kmを超える場合は1000kmごとの給油をお薦めします。
④リニアブッシュにモーメント荷重（偏荷重）が大きくかかる場合は、シングルタイプ単体でのご使用は適しておりません。
ダブルタイプまたは複数のシングルタイプのご使用を推奨します。
■防塵対策
リニアブッシュの内部に異物・ホコリが入ると鋼球の循環に支障を来たし、思わぬ事故の原因となりますのでご注意ください。
過酷な環境下の使用時に、防塵カバーや保護カバーなどを取り付けてください。
■ミスミリニアブシュには、g6公差の焼入れシャフトを推奨します。
①グリース潤滑は使用前にリニアブッシュ内面のボール列にグリースを塗りこみ、その後は適時給油してください。
グリースは、リニアブッシュの鋼球と転動面（シャフト·ブッシュ）の表面に油膜を形成し、摩擦を小さくして焼付けを防止する効果があります。
グリースの減少及び劣化は、リニアブッシュの寿命に大きく影響します。
②推奨給油グリース：リチウム系石けん基グリース
③推奨給油間隔：通常6ヶ月ごと
走行距離が長い場合は3ヶ月ごと、期間内に1000kmを超える場合は1000kmごとの給油をお薦めします。
④リニアブッシュにモーメント荷重（偏荷重）が大きくかかる場合は、シングルタイプ単体でのご使用は適しておりません。
ダブルタイプまたは複数のシングルタイプのご使用を推奨します。
■防塵対策
リニアブッシュの内部に異物・ホコリが入ると鋼球の循環に支障を来たし、思わぬ事故の原因となりますのでご注意ください。
過酷な環境下の使用時に、防塵カバーや保護カバーなどを取り付けてください。
■ミスミリニアブシュには、g6公差の焼入れシャフトを推奨します。
使用方法
| 図解 | 使用方法説明 |
 | リニアブッシュに荷重（偏荷重）が大きくかかる場合は、シングルタイプ単体でのご使用は適しておりません。ダブルタイプまたは複数のシングルタイプのご使用を推奨します。 |
 | リニアブシュは構造上回転運動には適しておりません。無理に回転させると破損の原因となりますのでご注意ください。 |
 | リニアブシュは抜き差しを繰り返す用途には適しておりません。 |
 | リニアブシュにシャフトを挿入する際、シャフトをこじった状態で挿入するとボールが脱落したり、リテーナを変形させますので芯を合わせて静かに組み込んでください。 |
使用例
