ミスミ

平歯車　軸穴固定タイプ

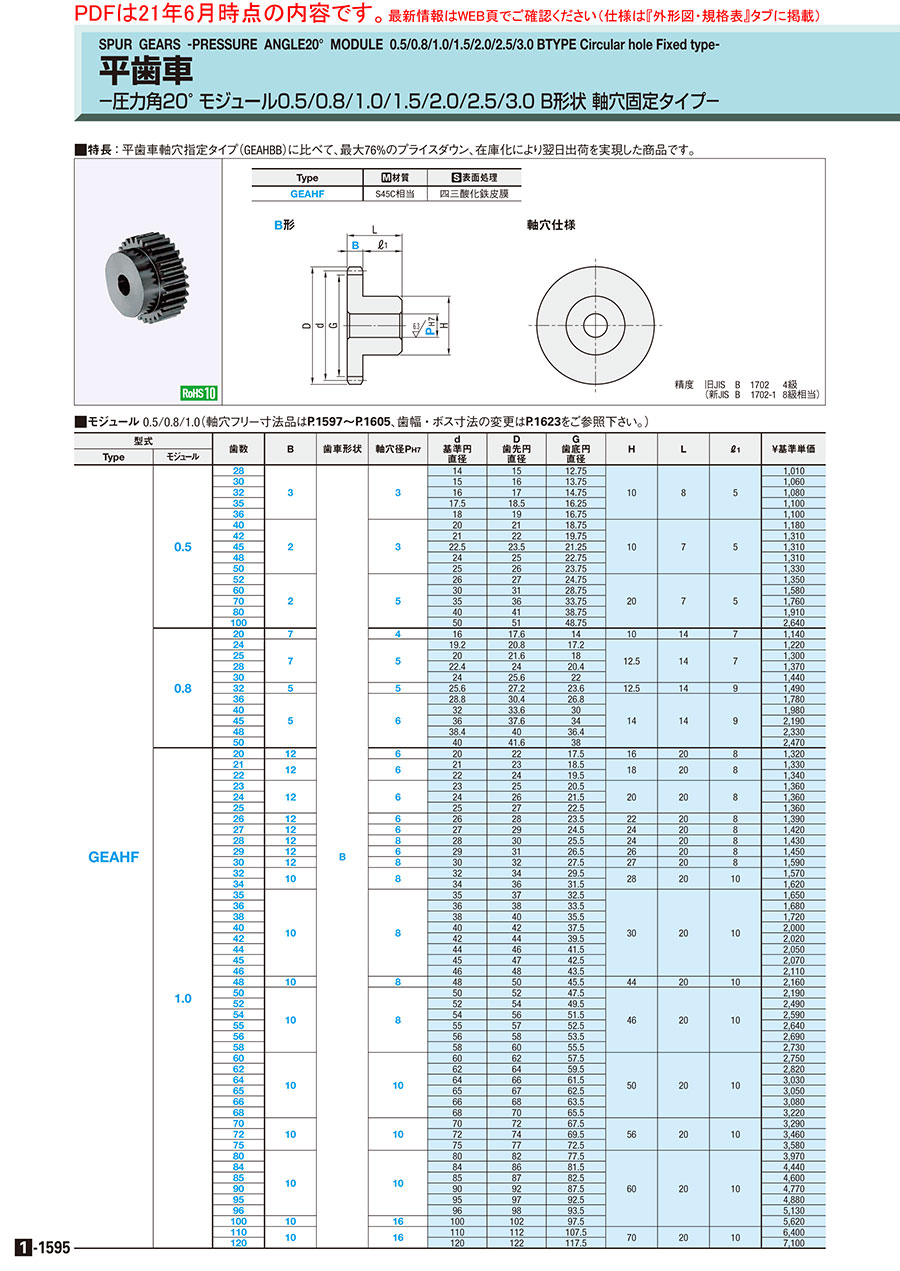

カタログ |P.1-1595

規格変更
当日出荷可能

3.5

平均満足度3.5

この商品のレビューをみる（2件）

通常単価(税別): 1,060円～7,460円

税込単価: 1,166円～8,206円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

平歯車　圧力角20°　モジュール1.0　軸穴加工タイプ

4.7

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

平歯車　圧力角20°　モジュール0.8　軸穴加工タイプ

4.8

通常出荷日：3 日目

【特長】平歯車軸穴指定タイプ（GEAHBB)に比べ、最大53%お買い得です。在...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
形状
B形
軸穴形状
丸穴
材質
S45C相当
詳細材質
S45C相当
表面処理
四三酸化鉄皮膜
熱処理
なし
歯研
なし
バックラッシ
あり
精度 (（旧)JIS)
JIS B 1702 4級
ブッシュ
なし
軸穴公差
H7
ベアリング
なし
材質証明書
対象
材質証明書：材質
S45C相当
材質証明書：表面処理
四三酸化鉄皮膜

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が151型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

歯車形状

B形	軸穴仕様


		精度　新JIS B 1702-1 8級相当（旧JIS B 1702 4級）

[ ! ]歯部以外の指示無き寸法公差はJISB0405m級に準じる。

Type	[ M ]材質	[ S ]表面処理
GEAHF	S45C相当	四三酸化鉄皮膜

規格表

型式	−	歯数	−	B	−	歯車形状	−	軸穴径
GEAHF1.0	−	40	−	10	−	B	−	8

■モジュール 0.5/0.8/1.0（軸穴フリー寸法品はP.1539〜P.1542、歯幅・ボス寸法の変更はこちらをご参照下さい。）
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		歯数	B	歯車形状	軸穴径P_H7	d 基準円直径	D 歯先円直径	G 歯底円直径	H	L	ℓ₁	￥基準単価
Type	モジュール	歯数	B	歯車形状	軸穴径P_H7	d 基準円直径	D 歯先円直径	G 歯底円直径	H	L	ℓ₁	￥基準単価
GEAHF	0.5	28	3	B	3	14	15	12.75	10	8	5	1,060
		30				15	16	13.75				1,110
		32				16	17	14.75				1,130
		35				17.5	18.5	16.25				1,160
		36				18	19	16.75				1,160
		40	2		3	20	21	18.75	10	7	5	1,240
		42				21	22	19.75				1,380
		45				22.5	23.5	21.25				1,380
		48				24	25	22.75				1,380
		50				25	26	23.75				1,400
		52	2		5	26	27	24.75	20	7	5	1,420
		60				30	31	28.75				1,660
		70				35	36	33.75				1,850
		80				40	41	38.75				2,010
		100				50	51	48.75				2,770
	0.8	20	7		4	16	17.6	14	10	14	7	1,200
		24	7		5	19.2	20.8	17.2	12.5	14	7	1,280
		25				20	21.6	18				1,370
		28				22.4	24	20.4				1,440
		30				24	25.6	22				1,510
		32	5		5	25.6	27.2	23.6	12.5	14	9	1,560
		36	5		6	28.8	30.4	26.8	14	14	9	1,870
		40				32	33.6	30				2,080
		45				36	37.6	34				2,300
		48				38.4	40	36.4				2,450
		50				40	41.6	38				2,590
	1.0	20	12		6	20	22	17.5	16	20	8	1,390
		21	12		6	21	23	18.5	18	20	8	1,400
		22	12		6	22	24	19.5	18	20	8	1,410
		23	12		6	23	25	20.5	20	20	8	1,430
		24				24	26	21.5				1,430
		25				25	27	22.5				1,430
		26	12		6	26	28	23.5	22	20	8	1,460
		27	12		6	27	29	24.5	24	20	8	1,490
		28	12		8	28	30	25.5	24	20	8	1,500
		29	12		6	29	31	26.5	26	20	8	1,520
		30	12		8	30	32	27.5	27	20	8	1,670
		32	10		8	32	34	29.5	28	20	10	1,650
		34	10		8	34	36	31.5	28	20	10	1,700
		35	10		8	35	37	32.5	30	20	10	1,730
		36				36	38	33.5				1,760
		38				38	40	35.5				1,810
		40				40	42	37.5				2,100
		42				42	44	39.5				2,120
		44				44	46	41.5				2,150
		45				45	47	42.5				2,170
		46				46	48	43.5				2,220
		48	10		8	48	50	45.5	44	20	10	2,270
		50	10		8	50	52	47.5	46	20	10	2,300
		52				52	54	49.5				2,610
		54				54	56	51.5				2,720
		55				55	57	52.5				2,770
		56				56	58	53.5				2,820
		58				58	60	55.5				2,870
		60	10		10	60	62	57.5	50	20	10	2,890
		62				62	64	59.5				2,960
		64				64	66	61.5				3,180
		65				65	67	62.5				3,200
		66				66	68	63.5				3,230
		68				68	70	65.5				3,380
		70	10		10	70	72	67.5	56	20	10	3,450
		72				72	74	69.5				3,630
		75				75	77	72.5				3,760
		80	10		10	80	82	77.5	60	20	10	4,170
84		84		86		81.5	4,660
85		85		87		82.5	4,830
90		90		92		87.5	5,010
95		95		97		92.5	5,120
96		96		98		93.5	5,390
100		10	16	100	102	97.5	5,900
110		10	16	110	112	107.5	70	20	10	6,720
120		10	16	120	122	117.5	70	20	10	7,460

■モジュール 1.5/2.0/2.5/3.0（軸穴フリー寸法品はP.1543〜P.1549、歯幅・ボス寸法の変更はこちらをご参照下さい。）
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		歯数	B	歯車形状	軸穴径PH7	d 基準円直径	D 歯先円直径	G 歯底円直径	H	L	ℓ₁	￥基準単価
Type	モジュール	歯数	B	歯車形状	軸穴径PH7	d 基準円直径	D 歯先円直径	G 歯底円直径	H	L	ℓ₁	￥基準単価
GEAHF	1.5	20	15	B	6	30	33	26.25	25	27	12	1,460
		21				31.5	34.5	27.75	25			1,470
		22				33	36	29.25	26			1,470
		23				34.5	37.5	30.75	27			1,480
		24				36	39	32.25	30			1,490
		25				37.5	40.5	33.75	30			1,520
		26				39	42	35.25	32			1,600
		27				40.5	43.5	36.75	34			1,610
		28				42	45	38.25	34			1,610
		29				43.5	46.5	39.75	35			1,620
		30				45	48	41.25	35			1,620
		32				48	51	44.25	40			1,830
		34				51	54	47.25				1,980
		35				52.5	55.5	48.75				2,000
		36				54	57	50.25				2,040
		38				57	60	53.25	45			2,120
		40			8	60	63	56.25				2,280
		42				63	66	59.25				2,350
		44				66	69	62.25				2,550
		45				67.5	70.5	63.75				2,660
		46				69	72	65.25				2,790
		48				72	75	68.25	50			2,940
		50				75	78	71.25				2,940
		52				78	81	74.25				3,160
		54			12	81	84	77.25				3,420
		55				82.5	85.5	78.75				3,540
		56				84	87	80.25				3,640
		58				87	90	83.25				3,700
		60				90	93	86.25	55			3,800
		62				93	96	89.25				3,850
		64				96	99	92.25				4,020
		65				97.5	100.5	93.75				4,200
		66				99	102	95.25				4,380
	2.0	21	20		8	42	46	37	34	34	14	1,820
		22				44	48	39	36			1,940
		23				46	50	41	37			1,980
		24				48	52	43	40			1,980
		25				50	54	45	40			2,070
		26				52	56	47	42			2,070
		27				54	58	49	45			2,350
		28				56	60	51	45			2,380
		29				58	62	53	47			2,460
		30				60	64	55	48			2,550
		32				64	68	59	50			2,730
		34			10	68	72	63	50			2,870
		35				70	74	65	52			2,940
		36				72	76	67	55			3,050
		38				76	80	71	55			3,470
		40				80	84	75	60			3,580
		42				84	88	79				3,730
		44				88	92	83				3,980
		45				90	94	85				4,220
		46				92	96	87				4,540
	2.5	20	25		8	50	55	43.75	40	41	16	2,520
		21				52.5	57.5	46.25	42			2,740
		22				55	60	48.75	44			2,810
		23				57.5	62.5	51.25	46			2,930
		24				60	65	53.75	48			3,010
		25				62.5	67.5	56.25	50			3,140
		26				65	70	58.75	55			3,280
		27				67.5	72.5	61.25	60			3,340
		28				70	75	63.75	60			3,500
		29				72.5	77.5	66.25	62			3,600
		30				75	80	68.75	65			3,630
32		80		85		73.75	70	3,870
34		10		85	90	78.75		3,930
35				87.5	92.5	81.25		4,170
36				90	95	83.75	75	4,290
3.0	20	30	8	60	66	52.5	50	48	18	3,390
	21			63	69	55.5	52			3,410
	22			66	72	58.5	54			3,550
	23			69	75	61.5	56			3,690
	24			72	78	64.5	58			3,710
	25			75	81	67.5	60			4,020
	26		10	78	84	70.5	65			4,240
	27			81	87	73.5	65			4,480
	28			84	90	76.5	70			4,580
	29			87	93	79.5	70			4,830
	30			90	96	82.5	75			4,900

型番リスト

表示件数

型番

モジュール

歯数

(T)

歯幅 B

(mm)

軸穴径

(mm)

RoHS?

最小発注数量

0.5	28	3	3	10	1個
0.5	30	3	3	10	1個
0.5	32	3	3	10	1個
0.5	35	3	3	10	1個
0.5	36	3	3	10	1個
0.5	40	2	3	10	1個
0.5	42	2	3	10	1個
0.5	45	2	3	10	1個
0.5	48	2	3	10	1個
0.5	50	2	3	10	1個
0.5	52	2	5	10	1個
0.5	60	2	5	10	1個
0.5	70	2	5	10	1個
0.5	80	2	5	10	1個
0.5	100	2	3	10	1個
0.8	20	7	4	10	1個
0.8	24	7	5	10	1個
0.8	25	7	5	10	1個
0.8	28	7	5	10	1個
0.8	30	7	5	10	1個
0.8	32	5	5	10	1個
0.8	36	5	6	10	1個
0.8	40	5	6	10	1個
0.8	45	5	6	10	1個
0.8	48	5	6	10	1個
0.8	50	5	6	10	1個
1	20	12	6	10	1個
1	21	12	6	10	1個
1	22	12	6	10	1個
1	23	12	6	10	1個
1	24	12	6	10	1個
1	25	12	6	10	1個
1	26	12	6	10	1個
1	27	12	6	10	1個
1	28	12	8	10	1個
1	29	12	6	10	1個
1	30	12	8	10	1個
1	32	10	8	10	1個
1	34	10	8	10	1個
1	35	10	8	10	1個
1	36	10	8	10	1個
1	38	10	8	10	1個
1	40	10	8	10	1個
1	42	10	8	10	1個
1	44	10	8	10	1個
1	45	10	8	10	1個
1	46	10	8	10	1個
1	48	10	8	10	1個
1	50	10	8	10	1個
1	52	10	8	10	1個
1	54	10	8	10	1個
1	55	10	8	10	1個
1	56	10	8	10	1個
1	58	10	8	10	1個
1	60	10	10	10	1個
1	62	10	10	10	1個
1	64	10	10	10	1個
1	65	10	10	10	1個
1	66	10	10	10	1個
1	68	10	10	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,060円 ( 1,166円 )	在庫品1日目当日出荷可能
1,110円 ( 1,221円 )	在庫品1日目当日出荷可能
1,130円 ( 1,243円 )	在庫品1日目当日出荷可能
1,160円 ( 1,276円 )	在庫品1日目当日出荷可能
1,160円 ( 1,276円 )	在庫品1日目当日出荷可能
1,240円 ( 1,364円 )	在庫品1日目当日出荷可能
1,380円 ( 1,518円 )	在庫品1日目当日出荷可能
1,380円 ( 1,518円 )	在庫品1日目当日出荷可能
1,380円 ( 1,518円 )	在庫品1日目当日出荷可能
1,400円 ( 1,540円 )	在庫品1日目当日出荷可能
1,420円 ( 1,562円 )	在庫品1日目当日出荷可能
1,660円 ( 1,826円 )	在庫品1日目当日出荷可能
1,850円 ( 2,035円 )	在庫品1日目当日出荷可能
2,010円 ( 2,211円 )	在庫品1日目当日出荷可能
2,770円 ( 3,047円 )	在庫品1日目当日出荷可能
1,200円 ( 1,320円 )	在庫品1日目当日出荷可能
1,280円 ( 1,408円 )	在庫品1日目当日出荷可能
1,370円 ( 1,507円 )	在庫品1日目当日出荷可能
1,440円 ( 1,584円 )	在庫品1日目当日出荷可能
1,510円 ( 1,661円 )	在庫品1日目当日出荷可能
1,560円 ( 1,716円 )	在庫品1日目当日出荷可能
1,870円 ( 2,057円 )	在庫品1日目当日出荷可能
2,080円 ( 2,288円 )	在庫品1日目当日出荷可能
2,300円 ( 2,530円 )	在庫品1日目当日出荷可能
2,450円 ( 2,695円 )	在庫品1日目当日出荷可能
2,590円 ( 2,849円 )	在庫品1日目当日出荷可能
1,390円 ( 1,529円 )	在庫品1日目当日出荷可能
1,400円 ( 1,540円 )	在庫品1日目当日出荷可能
1,410円 ( 1,551円 )	在庫品1日目当日出荷可能
1,430円 ( 1,573円 )	在庫品1日目当日出荷可能
1,430円 ( 1,573円 )	在庫品1日目当日出荷可能
1,430円 ( 1,573円 )	在庫品1日目当日出荷可能
1,460円 ( 1,606円 )	在庫品1日目当日出荷可能
1,490円 ( 1,639円 )	在庫品1日目当日出荷可能
1,500円 ( 1,650円 )	在庫品1日目当日出荷可能
1,520円 ( 1,672円 )	在庫品1日目当日出荷可能
1,670円 ( 1,837円 )	在庫品1日目当日出荷可能
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
1,700円 ( 1,870円 )	在庫品1日目当日出荷可能
1,730円 ( 1,903円 )	在庫品1日目当日出荷可能
1,760円 ( 1,936円 )	在庫品1日目当日出荷可能
1,810円 ( 1,991円 )	在庫品1日目当日出荷可能
2,100円 ( 2,310円 )	在庫品1日目当日出荷可能
2,120円 ( 2,332円 )	在庫品1日目当日出荷可能
2,150円 ( 2,365円 )	在庫品1日目当日出荷可能
2,170円 ( 2,387円 )	在庫品1日目当日出荷可能
2,220円 ( 2,442円 )	在庫品1日目当日出荷可能
2,270円 ( 2,497円 )	在庫品1日目当日出荷可能
2,300円 ( 2,530円 )	在庫品1日目当日出荷可能
2,610円 ( 2,871円 )	在庫品1日目当日出荷可能
2,720円 ( 2,992円 )	在庫品1日目当日出荷可能
2,770円 ( 3,047円 )	在庫品1日目当日出荷可能
2,820円 ( 3,102円 )	在庫品1日目当日出荷可能
2,870円 ( 3,157円 )	在庫品1日目当日出荷可能
2,890円 ( 3,179円 )	在庫品1日目当日出荷可能
2,960円 ( 3,256円 )	在庫品1日目当日出荷可能
3,180円 ( 3,498円 )	在庫品1日目当日出荷可能
3,200円 ( 3,520円 )	在庫品1日目当日出荷可能
3,230円 ( 3,553円 )	在庫品1日目当日出荷可能
3,380円 ( 3,718円 )	在庫品1日目当日出荷可能

基本情報
納期・価格
概要・仕様

基本情報

【特長】平歯車軸穴指定タイプ（GEAHBB)に比べ、最大53%お買い得です。在庫化による翌日出荷を実現した商品です。　
【精度】新JIS B　1702-1　8級相当　（旧JIS　B1702　4級）　
【材質】S45C相当（スチール、鉄）　
【表面処理】四三酸化鉄皮膜（黒染め）　
【対応モジュール】モジュール0.5、モジュール0.8、モジュール1.0、モジュール1.5、モジュール2.0、モジュール2.5、モジュール3.0　
【在庫品】　
【他の呼び方】一般的に平歯車、ギア、ギヤ、スパーギヤ、ピニオンギヤとも呼ばれています。

設計・製造現場のための歯車総合情報はこちら
https://jp.misumi-ec.com/special/gear/

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応			個別対応
数量区分	小口		大口	大口
数　量	1〜9	10〜14	15〜30	31以上
値引率	基準単価	35%	40%	45%
出荷日	通常		＋14日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

■丸ラックギアによるピニオン機構

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
平歯車　圧力角20°　モジュール1.0　軸穴加工タイプ
モジュール：1.0の平歯車です。平歯車を多くの歯数から選ぶことが可能で、軸穴も内径寸法やキー溝、段付き穴などの加工できます。
ミスミ
平歯車　圧力角20°　モジュール2.0　軸穴加工タイプ
モジュール：2.0の平歯車です。平歯車を多くの歯数から選ぶことが可能で、軸穴も内径寸法やキー溝、段付き穴などの加工できます。
ミスミ
平歯車　圧力角20°　モジュール1.5　軸穴加工タイプ
モジュール：1.5の平歯車です。平歯車を多くの歯数から選ぶことが可能で、軸穴も内径寸法やキー溝、段付き穴などの加工できます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

平歯車　軸穴固定タイプのレビュー

3.5平均満足度：3.52件のレビュー

星5
0%
星4
50%
星3
50%
星2
0%
星1
0%

設備

満足度：3.02022/06/22

この商品は自社の設備にはじめに設置されていたものに支障が生じてしまいましたので、同じ規格のものを選んで購入・使用している...もっと読む

0人が参考にしています。

試作品に使用しています

満足度：4.02021/06/23

当社で開発している試作品に使用しています。今回は軸穴固定タイプのこの商品を使いましたが、用途に合わせて軸穴の形状を変えて...もっと読む

0人が参考にしています。

2件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品平歯車　軸穴固定タイプ	平歯車モジュール0.5 C3604タイプ	平歯車モジュール0.5 C3713タイプ	平歯車 m1 POM青（ポリアセタール）タイプ	平歯車 m2 POM青（ポリアセタール）タイプ	平歯車 m3 POM青（ポリアセタール）タイプ
メーカー	ミスミ	協育歯車工業（KG）	協育歯車工業（KG）	協育歯車工業（KG）	協育歯車工業（KG）	協育歯車工業（KG）
通常価格	1,060円-	625円 -	378円 -	820円 -	1,615円 -	3,175円 -
通常出荷日	在庫品1日目	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	3日目〜	3日目
環境対応	RoHS対応（10物質）	-	-	-	-	-
特性・用途	該当なし	-	-	-	-	-
形状	B形	B形	A形	B形	B形	B形
軸穴形状	丸穴	丸穴+タップ	丸穴+タップ	丸穴	丸穴	丸穴
材質	S45C相当	C3604/C3713	C3604/C3713	ポリアセタール（青色）	ポリアセタール（青色）	ポリアセタール（青色）
