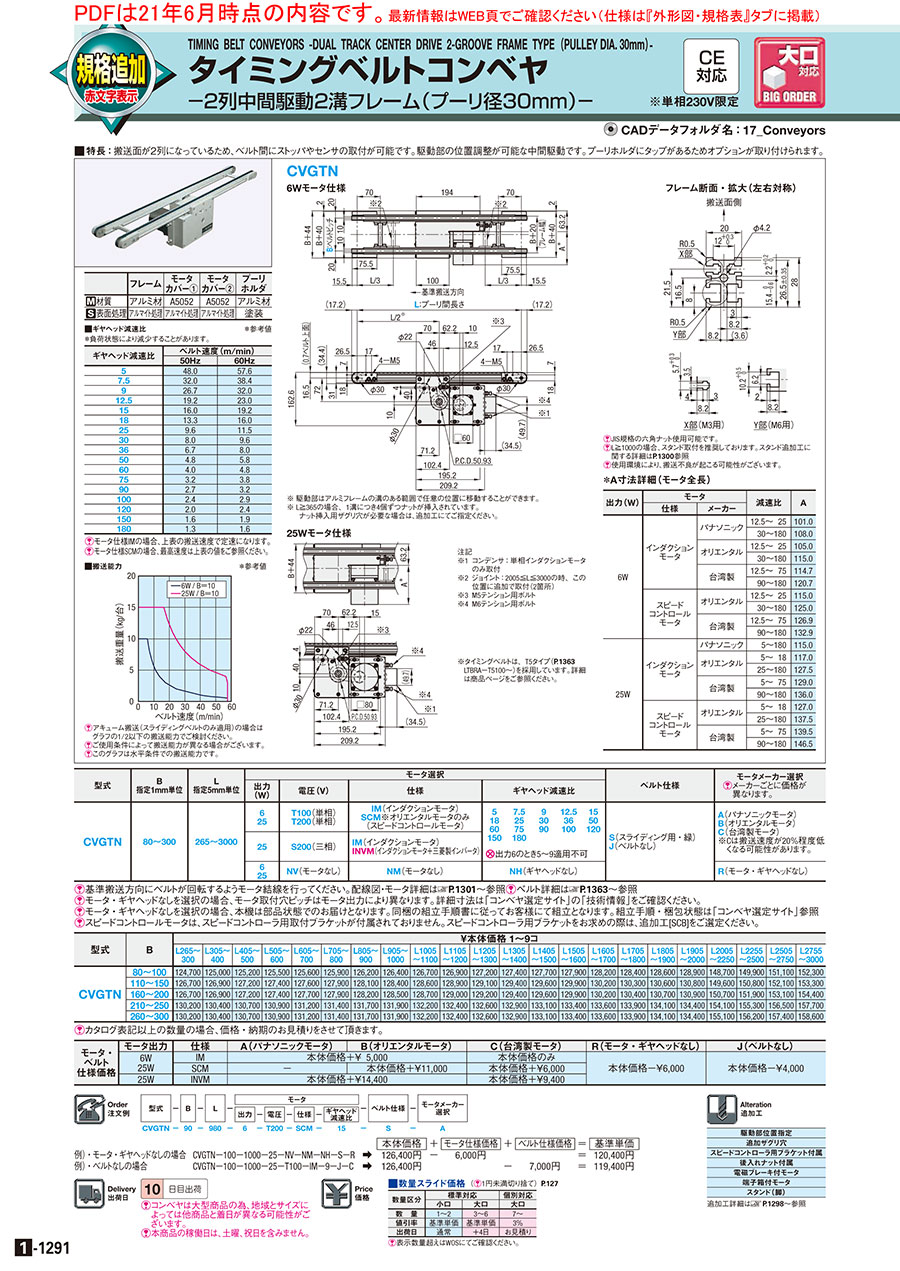

タイミングベルトコンベヤ ２列中間駆動２溝フレーム φ３０
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：10日目～16日目
【オススメ】CVGTNの後継機種となるGVTWNU/GVTWNSはこちら！ACブラシレスモータを搭載し...
詳細を確認- モータ仕様B(オリエンタルモーター製)は、現在、モータの納期が延びているため、コンベヤ出荷日を延長しております。
- 【販売終了情報】モータ仕様A(パナソニック製)は2023年6月28日に販売終了となりました。推奨代替品はモータ仕様B(オリエンタルモーター製)になります。
- 【販売終了情報】INV(インダクションモータ＋韓国製インバータ)仕様は2022年3月31日で販売終了となりました。推奨代替品はINVM(インダクションモータ＋三菱製インバータ)仕様になります。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が10型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図・規格表
外形図
・メンテナンス部品を探すには、コンベヤ型番確定後、型番下に表示される「構成部品一覧」ボタンを押してください。詳しい手順は
こちらをご参照ください。
こちらをご参照ください。
CVGTN
6Wモータ仕様
6Wモータ仕様
※駆動部はアルミフレームの溝のある範囲で任意の位置に移動
することができます。
※L≧365の場合、1溝につき4個ずつナットが挿入されています。
ナット挿入用ザグリ穴が必要な場合は、追加工にてご指定ください。
フレーム断面・拡大（左右対称）
[ ! ]JIS規格の六角ナット使用可能です。
[ ! ]JIS規格の六角ナット使用可能です。
[ ! ]L≧1000の場合、スタンド取付を推奨しております。
スタンド追加工に関する詳細はこちら参照
25Wモータ仕様
注記
※4 M6テンション用ボルト
※1 コンデンサ：単相インダクション
モータのみ取付
※2 ジョイント: 2005≦L≦3000の時、
この位置に追加で取付(2箇所)
※4 M6テンション用ボルト
※タイミングベルトは、T5タイプ
(こちらLTBRA-T5100~)を採用
しています。詳細は商品ページを
ご参照ください。
[ ! ]A＊は下記 「＊A寸法詳細(モータ全長)」 表をご参照ください。
■材質・表面処理
■機体重量
（モータ出力6Wの場合）(kg)
| フレーム | モータ カバー① | モータ カバー② | プーリ ホルダ | |
| [ M ]材質 | アルミ材 | A5052 | A5052 | アルミ材 |
| [ S ]表面処理 | アルマイト処理 | アルマイト処理 | アルマイト処理 | 塗装 |
■機体重量
（モータ出力6Wの場合）(kg)
| 機長L(mm) | |||||||
| ベルト幅 B(mm) | 500 | 750 | 1000 | 1500 | 2000 | 2500 | 3000 |
| 100 | 6.6 | 7.1 | 7.5 | 8.3 | 9.2 | 10 | 10.9 |
| 200 | 7.4 | 7.8 | 8.2 | 9.1 | 9.9 | 10.7 | 11.6 |
| 300 | 8.1 | 8.5 | 8.9 | 9.8 | 10.6 | 11.5 | 12.3 |
※表中の数値はあくまで目安となります。
ベルト種類、追加工などで変化する場合があります。
＊A寸法詳細（モータ全長）
| 出力(W) | モータ | 減速比 | A | |
| 仕様 | メーカ | |||
| 6W | インダクションモータ | オリエンタルモーター | 12.5〜18 | 105.0 |
| 25〜180 | 115.0 | |||
| 台湾製 | 12.5〜75 | 114.7 | ||
| 90〜180 | 120.7 | |||
| スピード コントロール モータ | オリエンタルモーター | 12.5〜18 | 115.0 | |
| 25〜180 | 125.0 | |||
| 台湾製 | 12.5〜75 | 126.9 | ||
| 90〜180 | 132.9 | |||
| 25W | インダクションモータ | オリエンタルモーター | 5〜18 | 117.0 |
| 25〜180 | 127.5 | |||
| 台湾製 | 5〜75 | 129.0 | ||
| 90〜180 | 136.0 | |||
| スピード コントロール モータ | オリエンタルモーター | 5〜18 | 127.0 | |
| 25〜180 | 137.5 | |||
| 台湾製 | 5〜75 | 139.5 | ||
| 90〜180 | 146.5 | |||
[ ! ]メンテナンス部品（構成部品一覧）の検索手順は（>>こちら）をご参照ください。
■ギヤヘッド減速比＊参考値
＊負荷状態により減少することがあります。
| ギヤヘッド減速比 | ベルト速度(m/min) | |
| 50Hz | 60Hz | |
| 5 | 48.0 | 57.6 |
| 7.5 | 32.0 | 38.4 |
| 9 | 26.7 | 32.0 |
| 12.5 | 19.2 | 23.0 |
| 15 | 16.0 | 19.2 |
| 18 | 13.3 | 16.0 |
| 25 | 9.6 | 11.5 |
| 30 | 8.0 | 9.6 |
| 36 | 6.7 | 8.0 |
| 50 | 4.8 | 5.8 |
| 60 | 4.0 | 4.8 |
| 75 | 3.2 | 3.8 |
| 90 | 2.7 | 3.2 |
| 100 | 2.4 | 2.9 |
| 120 | 2.0 | 2.4 |
| 150 | 1.6 | 1.9 |
| 180 | 1.3 | 1.6 |
[ ! ]モータ仕様IMの場合、上表の搬送速度
で定速になります。
[ ! ]モータ仕様SCMの場合、最高速度は
上表の値をご参照ください。
■搬送能力＊参考値
[ ! ]アキューム搬送 (スライディングベルトのみ適用)の場合は
グラフの1/2以下の搬送能力でご検討ください。
[ ! ]ご使用条件によって搬送能力が異なる場合がございます。
[ ! ] このグラフは水平条件での搬送能力です。コンベヤ 溝部適用ナット
| 挿入位置 | Ｌ≧355以上の場合コンベヤ側面の溝に挿入済み（4個/1溝） 追加ザグリ穴（FYA/FYB）選択時は追加挿入可能（別売） | 後入れナット（別売） 加工・分解無しで挿入可能 | ||||||
| 品名 | 型番 | ねじの呼び | ピッチ | 品名 | 型番 | ねじの呼び | ピッチ | |
| X部 | JIS1種六角ナット | LBNR3 | M3 （並目） | 0.5 | ― | |||
| Y部 | JIS1種六角ナット | LBNR6 | M6 （並目） | 1 | コンベヤ用後入れナット （10個入り） | PACK-CHNT6-5 | M5 （並目） | 0.8 |
| ― | PACK-CHNT6-4 | M4 （並目） | 0.7 | |||||
| PACK-CHNT6-3 | M3 （並目） | 0.5 | ||||||
オリエンタルモータスピードコントローラ外形図
6W/25W 共通
6W/25W 共通
台湾モータスピードコントローラ外形図
6W/25W 共通
[ ! ]モータケーブルは延長できません。
[ ! ]スピードコントロールモータには、スピードコントローラ用取付ブラケットは付属しておりません。スピードコントローラ用ブラケットをお求めの際は、追加工［SCB］をご選定ください。
[ ! ]スピードコントローラ用ブラケットを単品でご購入の場合は、型式［P1-JTEA-12049072］を「見積・注文」画面に直接ご入力頂きご購入ください。
[ ! ]スピードコントローラを外部から制御する入力端子はありません。
6W/25W 共通
[ ! ]モータケーブルは延長できません。
[ ! ]スピードコントロールモータには、スピードコントローラ用取付ブラケットは付属しておりません。スピードコントローラ用ブラケットをお求めの際は、追加工［SCB］をご選定ください。
[ ! ]スピードコントローラ用ブラケットを単品でご購入の場合は、型式［P1-JTEA-12049072］を「見積・注文」画面に直接ご入力頂きご購入ください。
[ ! ]スピードコントローラを外部から制御する入力端子はありません。
規格表
| 型式 | − | B | − | L | − | モータ | − | ベルト仕様 | − | モータメーカー選択 | |||||||
| 出力 | − | 電圧 | − | 仕様 | − | ギヤヘッド 減速比 | |||||||||||
| CVGTN | − | 90 | − | 980 | − | 6 | − | T200 | − | SCM | − | 15 | − | S | − | B | |
| CVGTN | − | 90 | − | 980 | − | 6 | − | NV | − | NM | − | NH | − | S | − | R | （モータ・ギヤヘッドなし） |
| 型式 | B 指定1mm単位 | L 指定5mm単位 | モータ選択 | ベルト仕様 | モータメーカー選択 [ ! ]メーカーごとに価格が 異なります。 | |||||||
| 出力(W) | 電圧(V) | 仕様 | ギヤヘッド減速比 | |||||||||
| CVGTN | 80〜300 | 265〜3000 | 6 25 | T100(単相) T200(単相) | IM(インダクションモータ) SCM(スピードコントロールモータ) | 5 18 60 150 | 7.5 25 75 180 | 9 30 90 | 12.5 36 100 | 15 50 120 | S(スライディング用・緑) J(ベルトなし) | B(オリエンタルモータ) C(台湾製モータ) ※Cは搬送速度が20％程度低くなる可能性があります。 |
| 25 | S200(三相) | IM(インダクションモータ) INVM(インダクションモータ＋ 三菱製インバータ) | ||||||||||
[ NG ]出力6のとき5〜9適用不可 | ||||||||||||
| 6 25 | NV(モータなし) | NM(モータなし) | NH(ギヤヘッドなし) | R(モータ・ギヤヘッドなし) | ||||||||
[ ! ]配線図・モータ詳細は（>>こちら）
[ ! ]ベルト交換方法は「タイミングベルト交換手順」をご参照ください。
[ ! ]モータ・ギヤヘッドなし／ベルトなしコンベヤの指定方法については>>こちらをご参照ください。
[ ! ]モータ・ギヤヘッドなしを選択の場合、モータ取付穴ピッチはモータ出力により異なります。
[ ! ]モータ・ギヤヘッドなしを選択の場合、本機は部品状態でのお届けとなります。同梱の組立手順書に従ってお客様にて組立となります。
[ ! ]ベルト長さ計算式：(2L+260) / 5 単位：歯数 小数点以下切り捨て（Ｌ＝プーリ間長さ）ベルト仕様
[ ! ]ベルトの詳細は（>>こちら）
[ ! ]使用温度は参考値となります。
[ ! ]アイアンラバー（R）は帯電防止仕様です。
[ ! ]アイアンラバー（R）はNOK株式会社の商標登録です。
[ ! ]ベルトの耐薬品性は（>>こちら）
Type | 種類 | 仕様 | 色調 | 材質 | 使用温度 | ||
本体 | 心線 | 帆布 | |||||
両面布張り | スライディング用 | 緑 | アイアンラバー（R） （ポリウレタン） | 高張力 スチールコード | ナイロン帆布 | 0℃～80℃ | |
[ ! ]使用温度は参考値となります。
[ ! ]アイアンラバー（R）は帯電防止仕様です。
[ ! ]アイアンラバー（R）はNOK株式会社の商標登録です。
[ ! ]ベルトの耐薬品性は（>>こちら）
摩擦係数比較表（参考値）
[ ! ]表中の数値は実測値の一例であり、規格値ではありません。
相手材 | ベルトタイプ |
歯面・背面 | |
布張りタイプ | |
ステンレス | 0.3 |
ポリアミド | 0.2 |
超高分子量ポリエチレン | 0.2 |
スピードコントロールモータ型番
| モータ | オリエンタルモータ | 台湾製モータ | ||||
| モータユニット型番 | ギヤヘッド型番 ※□には減速比 が入ります | モータユニット型番 | ギヤヘッド型番 ※□には減速比 が入ります | |||
| 出力 | 仕様 | 電圧 | ||||
| 6W | スピードコント ロールモータ | 単相100V | US206-401 | 2GN□□S | PACMSV-UT60-W6-V100 | PACMGXT60-□□ |
| 単相200V | US206-402 | PACMSV-UT60-W6-V200 | ||||
| 単相110V・115V | US206-401U2 | PACMSVW-UT60-W6-V110 | ||||
| 単相220V・230V | US206-402E2 | PACMSVW-UT60-W6-V220 | ||||
| 25W | スピードコント ロールモータ | 単相100V | US425-401 | 4GN□□S | PACMSV-UT80-W25-V100 | PACMGXT80-□□ |
| 単相200V | US425-402 | PACMSV-UT80-W25-V200 | ||||
| 単相110V・115V | US425-401U2 | PACMSVW-UT80-W25-V110 | ||||
| 単相220V・230V | US425-402E2 | PACMSVW-UT80-W25-V220 | ||||
| 備考 | [ ! ]スピードコントロールモータには次のものが含まれています。 モーター、スピードコントロールユニット、 スピードコントロール用取り付けねじ、取扱説明書 | [ ! ]スピードコントロールモータには次のものが含まれています。 モーター、スピードコントロールユニット [ NG ]スピードコントロールモータのモータケーブルは延長できません。 | ||||
追加工
追加工 | 追加工内容 | 適用条件 | 指定例 | ￥/1Code | |||||||
コード | |||||||||||
MP | 駆動位置指定  [ ! ]お客様でのモータ位置変更は動作保証外となります。予めご了承ください。 | 駆動部の位置を指定できます。 〈指定方法〉：MP152 [ ! ]MP=指定1mm単位 中間駆動対応のみ指定できます。
| [ ! ]ベルト受けローラは任意の位置に移動します。 [ ! ]ベルトの厚みにより、MP寸法公差は±1となります。 [ ! ]駆動部を端部に移動するとベルトが斜めに安定 することがありますが、使用上問題ありません。 | CVGTN-100-1000- 25-T100-IM-25- S-B-MP100 | 6,000 | ||||||
FYA FYB | 追加ザグリ穴 中間駆動  | 追加でナット挿入用のザグリ穴を手前と奥の フレームに加工します。 〈指定方法〉：FYA300 FYA300-FYB600
| [ ! ]FYA・FYB=指定5mm単位 [ ! ]FYB-FYA≧15 [ ! ]指定範囲は左記表となります。中間駆動コンベヤ においては、駆動部側に対しFYAは搬送方向 下流側、FYBは上流側にご設定ください。 | CVGTN-100-1000- 25-T100-IM-25- S-B-FYA500 | 1,200 | ||||||
追加工 | 追加工内容 | 適用条件 | 指定例 | ￥/1Code | |||||||||||||||||||||||||||||||||||||||||||
コード | |||||||||||||||||||||||||||||||||||||||||||||||
SCB | スピードコントローラ用ブラケット付属  ＜スピードコントローラブラケット規格図＞ ①スピードコントローラブラケット  | スピードコントローラ用の取付 ブラケットを付属します。 〈指定方法〉： SCB | [ ! ]ブラケット取付用ねじ2個付属 [ ! ]コントローラ取付用ねじ（M4x8）2本付属 [ ! ]コンベヤによっては、スペース上取り付かない 場合があります。 [ ! ]コンベヤ型式やモータ仕様によりブラケットの 形状が異なります。 | CVGTN-100-1000-25- T100-IM-25-S-B- FYA500-SCB | 800 | ||||||||||||||||||||||||||||||||||||||||||
ANT□ | 後入れナット付属  | ミスミコンベヤフレーム溝用の 後入れナットを付属します。 材質：SUS316相当・焼結 〈指定方法〉：ANT6-Q8-4 | [ ! ]後入れナット詳細はこちら
| CVGTN-100-1000-25- T100-IM-25-S-B- ANT6-Q8-4 |
| ||||||||||||||||||||||||||||||||||||||||||
BR | 電磁ブレーキ付モータ ■配線図  | インダクションモータを電磁 ブレーキモータに変更します。 〈指定方法〉：BR | [ ! ]オリエンタルモーター仕様のみ選定可能。 [ ! ]モータ詳細についてはこちら | CVGTN-100-1000-25- S200-IM-25-S-B-BR | 12,000 | ||||||||||||||||||||||||||||||||||||||||||
TBM | 端子箱付モータ ■オリエンタル仕様  | インダクションモータを端子箱 付きのタイプに変更します。 〈指定方法〉：TBM | [ ! ]オリエンタルモーター仕様のみ選定可能。 | CVGTN-100-1000-25- T100-IM-25-S-B-TBM | 5,000 | ||||||||||||||||||||||||||||||||||||||||||
追加工 | コンベヤ用スタンド追加 | 適用条件 | 指定例 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
コード | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NA□ | ■コンベヤスタンドI型 ベルト幅≦140mm （アジャスタボルトタイプ、スタンド□台＋補強材）  *1 D寸法対応表
| コンベヤにコンベヤ用スタンドを追加します。 〈指定方法〉： NA1-H750-PN WA3-H1200-P400 [ ! ]コンベヤ本体の溝サイズに合わせたボルト・ナットが付属します。 [ ! ]プーリ間機長L寸≧1000の場合、2本以上のスタンド取付を推奨 しております。 [ ! ]コンベヤ用スタンド1台に図面一点鎖線部が（□-1）台追加された 仕様です。 [ ! ]納期はコンベヤの標準納期と同一
■NA□・WA□取付寸法表
＊取付箇所は下溝を想定した寸法
| [ ! ]□=1の場合、④アルミフレーム、 ⑤ブラケットは付属しません。 [ ! ]□=1の場合自立しません。 [ ! ]□≧2の場合に④アルミフレームが 不要の場合は本追加工ではなく、 単品のCSTS、CSTWを ご注文ください。 （こちら,およびこちら） [ ! ]スタンドは部品を分割して発送 いたします。お客様にて 組立が必要です。 | CVGTN-100-1000-25-T100- SCM-25-S-B-NA1-H800-PN | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WA□ | ■コンベヤスタンドH型 ベルト幅≧150mm （アジャスタボルトタイプ、スタンド□台＋補強材）  | CVGTN-200-1000-25-T100- SCM-25-S-B-WA2-H800-P500 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
\/1Code | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
スタンド合計金額は（基準単価＋追加スタンド価格x（□-1）となります。
コンベヤ用スタンドI型（NA□）
コンベヤ用スタンドH型（WA□）
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
メンテナンス部品検索（構成部品一覧）
メンテナンス部品を探すには
①コンベヤ型番確定後、型番下に表示される「構成部品一覧」ボタンを押してください。
②構成部品一覧と展開図(立体分解図)が表示されます。
③展開図にて必要部品の展開図番号を確認し、構成部品一覧からお選び・ご購入いただけます。
[ ! ]「構成部品一覧」からご注文いただけない部品は、コンベヤ型番・展開図番号・数量を指定し、
カタログ規格外品サービスにてお見積り・お問い合わせください。
[ ! ]ミスミコンベヤのメンテナンス部品検索の方法は>>こちらでもご確認いただけます。
①コンベヤ型番確定後、型番下に表示される「構成部品一覧」ボタンを押してください。
②構成部品一覧と展開図(立体分解図)が表示されます。
③展開図にて必要部品の展開図番号を確認し、構成部品一覧からお選び・ご購入いただけます。
[ ! ]「構成部品一覧」からご注文いただけない部品は、コンベヤ型番・展開図番号・数量を指定し、
カタログ規格外品サービスにてお見積り・お問い合わせください。
[ ! ]ミスミコンベヤのメンテナンス部品検索の方法は>>こちらでもご確認いただけます。
.gif){kind=icon}
外形図へ戻るカタログ規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
ご利用サービスを選択ください。特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品(meviy 2D)」へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
※どちらのサービスもご利用には会員登録・ログインが必要です。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
※どちらのサービスもご利用には会員登録・ログインが必要です。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
価格表
・下表の価格表は23年4月時点の情報になります。・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | B | ￥本体価格 1〜9コ | |||||||||||||||||||||
| L265～300 | Ｌ305～400 | Ｌ405～500 | Ｌ505～600 | Ｌ605～700 | Ｌ705～800 | L805～900 | Ｌ905～1000 | Ｌ1005～1100 | Ｌ1105～1200 | Ｌ1205～1300 | Ｌ1305～1400 | Ｌ1405～1500 | Ｌ1505～1600 | Ｌ1605～1700 | Ｌ1705～1800 | Ｌ1805～1900 | Ｌ1905～2000 | Ｌ2005～2250 | Ｌ2255～2500 | Ｌ2505～2750 | Ｌ2755～3000 | ||
| CVGTN | 80～100 | 130,940 | 131,250 | 131,460 | 131,780 | 131,880 | 132,200 | 132,510 | 132,720 | 133,040 | 133,250 | 133,560 | 133,770 | 134,090 | 134,300 | 134,610 | 134,820 | 135,030 | 135,350 | 156,140 | 157,400 | 158,660 | 159,920 |
| 110～150 | 133,040 | 133,250 | 133,560 | 133,770 | 133,980 | 134,300 | 134,510 | 134,820 | 135,030 | 135,350 | 135,560 | 135,870 | 136,080 | 136,400 | 136,710 | 136,820 | 137,130 | 137,340 | 157,080 | 158,340 | 159,710 | 160,970 | |
| 160～200 | 133,040 | 133,250 | 133,560 | 133,770 | 134,090 | 134,300 | 134,610 | 134,930 | 135,140 | 135,450 | 135,660 | 135,870 | 136,080 | 136,400 | 136,710 | 136,920 | 137,240 | 137,450 | 158,240 | 159,500 | 160,760 | 162,120 | |
| 210～250 | 136,710 | 136,920 | 137,240 | 137,450 | 137,760 | 137,970 | 138,290 | 138,500 | 138,810 | 139,020 | 139,230 | 139,550 | 139,760 | 140,070 | 140,280 | 140,600 | 140,810 | 141,120 | 161,810 | 163,070 | 164,330 | 165,590 | |
| 260～300 | 136,710 | 136,920 | 137,240 | 137,450 | 137,760 | 137,970 | 138,290 | 138,500 | 138,810 | 139,020 | 139,230 | 139,550 | 139,760 | 140,070 | 140,280 | 140,600 | 140,810 | 141,120 | 162,860 | 164,010 | 165,270 | 166,530 | |
| モータ・ベルト 仕様価格 | モータ出力 | 仕様 | B(オリエンタルモーター) | C(台湾製モータ) | R(モータ・ギヤヘッドなし) | J(ベルトなし) |
| 6W 25W | IM | 本体価格＋￥ 5,000 | 本体価格のみ | 本体価格−￥6,000 | 本体価格−￥4,000 | |
| SCM | 本体価格＋￥11,000 | 本体価格＋￥ 6,000 | ||||
| INVM | 本体価格＋￥14,400 | 本体価格＋￥ 9,400 |
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | |
| 小口 | 大口 | 大口 | |
| 数 量 | 1〜2 | 3～6 | 7〜 |
| 値引率 | 基準単価 | 基準単価 | 3％ |
| 出荷日 | 通常 | ＋4日 | お見積り |
納期
| 10 | 日目出荷 |
[ ! ]本商品の稼働日は、土曜、祝日を含みません。
出荷日については、こちらをご覧ください。
コンベヤ構成部品
関連商品
| 商品名 | GVシリーズ 2列中間駆動2溝フレーム（プーリ径30mm） | GVシリーズ 単列ヘッド駆動2溝フレーム（プーリ径30mm） | GVシリーズ 単列中間駆動2溝フレーム（プーリ径30mm） | GVシリーズ/ACブラシレスモータ搭載 -ヘッド駆動2溝フレーム（プーリ径30mm）- | GVシリーズ/ACブラシレスモータ搭載 -2列中間駆動2溝フレーム（プーリ径30mm）- | GVシリーズ/ACブラシレスモータ搭載 -単列中間駆動2溝フレーム（プーリ径30mm）- |
|---|---|---|---|---|---|---|
| 写真 |
|
|
|
|
|
|
| 駆動種類 | 多列中間駆動 | ヘッド駆動 | 中間駆動 | 多列ヘッド駆動 | 多列中間駆動 | 中間駆動 |
| 最大搬送重量（kg） | 15 | 10 | 10 | 15 | 15 | 10 |
関連ページリンク
■選定ガイド
・選定手順などの選定方法は こちら
■モータ詳細
・モータ仕様・結線図は こちら
■オプション部品
・スタンド・ガイド・ホッパなどのオプション部品は こちら
■コンベヤ総合情報
・商品情報、技術情報などコンベヤ全般については こちら
注意事項
- 逆搬送は、推奨しておりません。
- 本製品は、防水仕様ではありません。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 10日目 |
- ( - ) | 16日目 |
- ( - ) | 10日目 |
- ( - ) | 16日目 |
- ( - ) | 10日目 |
- ( - ) | 16日目 |
- ( - ) | 10日目 |
- ( - ) | 16日目 |
- ( - ) | 10日目 |
- ( - ) | 16日目 |
詳細情報
基本情報
【オススメ】CVGTNの後継機種となるGVTWNU/GVTWNSはこちら！ACブラシレスモータを搭載したGVTWNU2/GVTWNS2はこちら！
CVGTNと比較しベルト交換も容易な構造に変更し、さらにモータやプーリホルダ位置を内、外選択可能となっております。
また、メンテナンス性の向上、ミスミアルミフレーム5シリーズの溝形状を採用による豊富なアクセサリーが利用可能などメリット盛り沢山です。
【技術コンテンツ】
ミスミはご選定のサポート、ご購入後のアフターフォローのサービスが充実！
コンベヤのメンテナンス品をお探しの方は、「構成部品一覧」から必要な部品を選択ください。
ご注意
- モータ仕様B(オリエンタルモーター製)は、現在、モータの納期が延びているため、コンベヤ出荷日を延長しております。
- 【販売終了情報】モータ仕様A(パナソニック製)は2023年6月28日に販売終了となりました。推奨代替品はモータ仕様B(オリエンタルモーター製)になります。
- 【販売終了情報】INV(インダクションモータ＋韓国製インバータ)仕様は2022年3月31日で販売終了となりました。推奨代替品はINVM(インダクションモータ＋三菱製インバータ)仕様になります。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
概要・仕様
タイミングベルト交換手順
必要工具：六角レンチ、マジック、定規150mm程度
作業時間の目安：20～30分程度
作業時間の目安：20～30分程度
■分解の手順
図1-1
図1-2
手順1-1
№52テンションボルトの位置にしるし（黒線）をつける。
反対側も同様にしるし（黒線）を付ける。図1-2 参照
№52テンションボルトの位置にしるし（黒線）をつける。
反対側も同様にしるし（黒線）を付ける。図1-2 参照
手順1-2
№52テンションボルトを緩める。（反対側も）
№52テンションボルトを緩める。（反対側も）
図2-1
図2-2
手順2-1
モータ用テンションボルトの長さを上下2か所測定しておく。
図2-1 参照
モータ用テンションボルトの長さを上下2か所測定しておく。
図2-1 参照
手順2-2
モータ用テンションボルトのWナットを上下2か所とも緩める。
次にモータ用テンションボルトを反時計方向に回して緩める。
図2-2参照
モータ用テンションボルトのWナットを上下2か所とも緩める。
次にモータ用テンションボルトを反時計方向に回して緩める。
図2-2参照
図3-1
図3-2
手順3-1
モータを固定しているねじ4本を緩めてモータを矢印
（図の左）側に一杯までずらす。図3参照
モータを固定しているねじ4本を緩めてモータを矢印
（図の左）側に一杯までずらす。図3参照
手順3-2
モータを左側にずらしたとき。図3-2参照
モータを左側にずらしたとき。図3-2参照
図4
図5-1
手順4
⑲コンベヤ用駆動部カバーBを固定している№56ねじ3本を
取り外し、側面プレートBを取り外す。図4参照
⑲コンベヤ用駆動部カバーBを固定している№56ねじ3本を
取り外し、側面プレートBを取り外す。図4参照
手順5-1
⑱コンベヤ用側面プレートAを固定している№56ねじ7本を
取り外し、側面プレートAを取り外す。図5-1参照
⑱コンベヤ用側面プレートAを固定している№56ねじ7本を
取り外し、側面プレートAを取り外す。図5-1参照
図5-2
図5-3
手順5-2
⑥コンベヤ用側面プレートを固定しているねじ5本を取り外し、
側面プレートを取り外す。図5-2参照
⑥コンベヤ用側面プレートを固定しているねじ5本を取り外し、
側面プレートを取り外す。図5-2参照
手順5-3
㉛タイミングベルトを図のようにして1本取り外す。図3参照
㉛タイミングベルトを図のようにして1本取り外す。図3参照
図6
図7-1
手順6
この時コンベヤを図のように横にして作業する。
この時コンベヤを図のように横にして作業する。
手順7-1
モータ軸の㉘タイミングベルトをプーリから取り外す。図7-1参照
モータ軸の㉘タイミングベルトをプーリから取り外す。図7-1参照
図7-2
手順7-2
㉛タイミングベルト2本目を図のように取り外す。
㉛タイミングベルト2本目を図のように取り外す。
■組み付けの手順
(1) 交換用タイミングベルトを取り外しと逆の手順で組み付ける。組み立ては分解の逆の手順で行う。
(2) テンションボルトの位置とモータ用テンションボルトの長さは事前の印しや測定長さに合わせて組み付ける。
(3) ベルトテンションを確認して強すぎ、弱すぎた場合、ナットを緩めてテンションボルトを回してベルトテンション調整して固定する。
【注意事項】
[ ! ]ベルトテンションは適正(指で押して弾力がある程度）に張ってください。
(1) 交換用タイミングベルトを取り外しと逆の手順で組み付ける。組み立ては分解の逆の手順で行う。
(2) テンションボルトの位置とモータ用テンションボルトの長さは事前の印しや測定長さに合わせて組み付ける。
(3) ベルトテンションを確認して強すぎ、弱すぎた場合、ナットを緩めてテンションボルトを回してベルトテンション調整して固定する。
【注意事項】
[ ! ]ベルトテンションは適正(指で押して弾力がある程度）に張ってください。
商品担当おすすめ
タイミングベルトコンベヤ ２列中間駆動２溝フレーム φ３０のレビュー
搬送装置に使用しています
4
4.02023/05/24
新規に立ち上げたワーク搬送装置にアルミフレームで製作した架台に取り付けて使用しています。取り出し側が安全柵から出て、駆動...もっと読む
0人が参考にしています。
小さめのワーク搬送
5
5.02017/11/14
ワークを切り分ける為に内側にカラクリを入れる必要があったが、ベルトピッチの指定ができ、駆動部も位置変更が可能で自由度が高...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qメンテナンス用部品を購入出来ますか？
A
「ミスミコンベヤ選定サイト」にて部材品を検索・ご購入頂けます。
https://jp.misumi-ec.com/maker/misumi/mech/product/cvs/
https://jp.misumi-ec.com/maker/misumi/mech/product/cvs/
Q2列のアルミフレームを繋げるステーを移動しても大丈夫でしょうか。
A
動作不良を引き起こす可能性がある為、推奨いたしかねます。位置変更をさせる場合は、お客様の責任の元、ご対応お願い致します。
この商品を見た人は、こんな商品も見ています
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
この商品に関連するミスミ ユニット事例その他の事例を探す
ベルトコンベヤ・プラチェーンコンベヤカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
ミスミ
平ベルトコンベヤ ＳＶシリーズ 蛇行抑制桟付中間駆動２溝フレーム φ３０
2.8通常出荷日:8日目～
ミスミ
平ベルトコンベヤ GVシリーズ ヘッド駆動２溝フレーム（プーリ径３０mm）
5通常出荷日:8日目～
ミスミ
平ベルトコンベヤ ＳＶシリーズ ヘッド駆動2溝フレーム（プーリ径30mm）
4.7通常出荷日:在庫品1日目
ミスミ
平ベルトコンベヤ SVシリーズ ACブラシレスモータ 中間駆動2溝フレーム
4通常出荷日:8日目～
ミスミ
平ベルトコンベヤ ＳＶシリーズ 中間駆動２溝フレーム φ３０
3.6通常出荷日:8日目～
ミスミ
タイミングベルトコンベヤ JVシリーズ 中間駆動
0通常出荷日:18日目
ミスミ
平ベルトコンベヤ ＳＶシリーズ 蛇行抑制桟付ヘッド駆動２溝フレーム φ３０
4.5通常出荷日:8日目～
ミスミ
タイミングベルトコンベヤ GVシリーズ ２列中間駆動２溝フレーム（プーリ径３０ｍｍ）
4.3通常出荷日:8日目～
ミスミ
平ベルトコンベヤ SVシリーズ ACブラシレスモータ ヘッド駆動2溝フレーム
0通常出荷日:8日目～
