高さ調整ピン 高さ受け用キャップ
- 通常単価(税別)
- -
- 税込単価
- -
【特長】ワーク自重によるたわみを支えます。緩み止めには、ナットをご利用ください...
詳細情報を確認する規格・仕様：
- 大口分納
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が5型番あります。

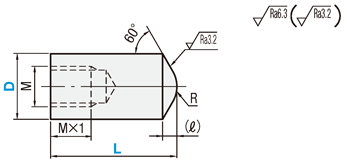

外形図・規格表
[ ! ]L寸の寸法公差はJISB0405m級に準じる。
| [ M ]材質 | 使用雰囲気温度 | Type |
| ポリアセタール(黒) | －45〜 95℃ | JPTUC |
規格表
| 型式 | − | L |
| JPTUC13 | − | 25 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L 指定1mm単位 | M(並目) | R | (ℓ) | ￥基準単価 | |
| Type | D | JPTUC | ||||
| JPTUC | 6 | 10〜30 | M3 | 3 | 1 | 650 |
| 7 | 3 | 680 | ||||
| 8 | 15〜50 | M5 | 4 | 790 | ||
| 10 | 5 | 2 | 860 | |||
| 13 | 20〜60 | M8 | 6 | 3 | 1,470 | |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
【特長】ワーク自重によるたわみを支えます。緩み止めには、ナットをご利用ください。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | 大口 | ||||
| 数 量 | 1～19 | 20～34 | 35～49 | 50～100 | 101～200 | 201〜 |
| 値引率 | 基準単価 | 5% | 10% | 23% | 23% | お見積り |
| 出荷日 | 通常 | ＋7日 | ||||
概要・仕様

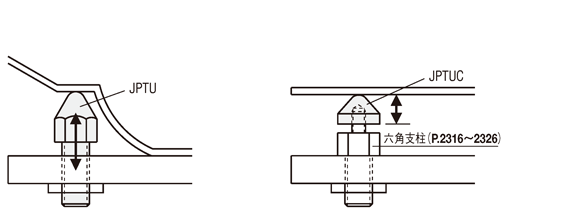

使用例
ワーク自重によるたわみを支えます。
緩み止めには、ナットをご利用ください。
緩み止めには、ナットをご利用ください。
ワーク自重によるたわみを支えます。
高さ調整ピン 高さ受け用キャップのレビュー
高さ調整
3
3.02023/07/30
ワーク自重のたわみの支えに使用しました。
設計通りになって良かったです。
0人が参考にしています。
装置の位置決めに
5
5.02019/10/07
装置の位置決めに、バリエーションが豊富で、汎用装置に活用しています。
0人が参考にしています。
