ミスミ

平行キー　抜きタップ付タイプ

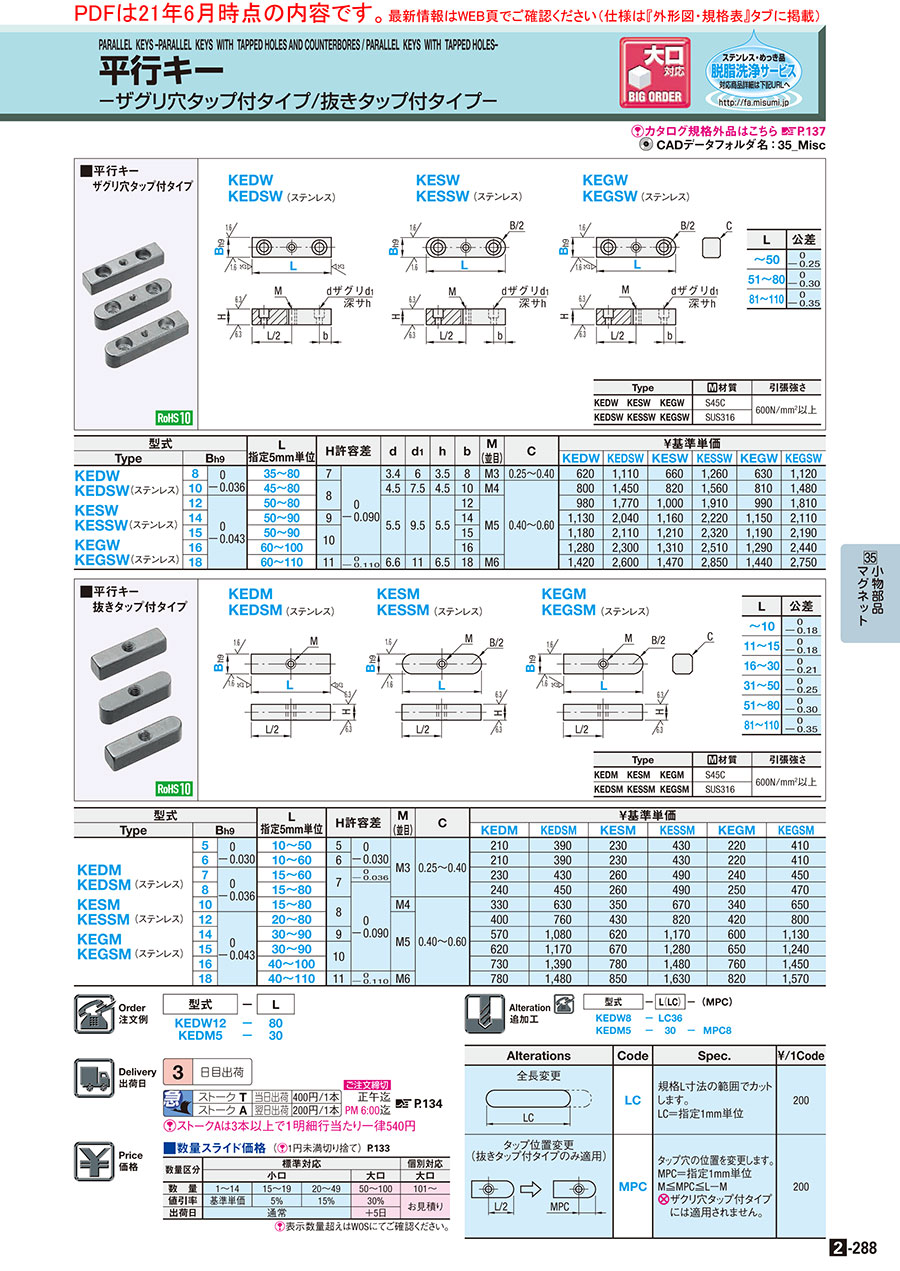

カタログ |P.2-288

4.4

平均満足度4.4

この商品のレビューをみる（40件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

平行キー

4.6

通常価格(税別)： 286円 (税込価格：315円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

平行キー　ザクリ穴センタータイプ

4.5

通常出荷日：3 日目

【特長】・平行キー（抜きタップ付タイプ）です。【材質】・S45C、SUS316...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
穴加工
センタータップ
材質証明書
対象

ご注意

ご希望の寸法が無い場合はカタログ規格外品サービスカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が120型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

ストレート
KEDM
KEDSM（ステンレス）両端丸形
KESM
KESSM（ステンレス）片端丸形
KEGM
KEGSM（ステンレス）

Type			[ M ]材質	[ S ]表面処理	引張強さ
KEDM	KESM	KEGM	S45C	−	600N/mm²以上
KEDSM	KESSM	KEGSM	SUS316	−	600N/mm²以上

L	公差
10	0 − 0.18
11〜15	0 − 0.18
16〜30	0 − 0.21
31〜50	0 − 0.25
51〜80	0 − 0.30
81〜110	0 − 0.35

[ ! ]B、H寸法公差は下記規格表をご参照ください。

規格表

型式	−	L
KEDW12 KEDM5	− −	80 30

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			L 指定5mm単位	H許容差		M (並目)	C	￥基準単価
Type	B_h9		L 指定5mm単位	H許容差		M (並目)	C	KEDM	KEDSM	KESM	KESSM	KEGM	KEGSM
KEDM KEDSM (ステンレス) KESM KESSM (ステンレス) KEGM KEGSM (ステンレス)	5	0 − 0.030	10〜50	5	0 − 0.030	M3	0.25〜0.40	220	410	240	450	230	430
	6	0 − 0.030	10〜60	6	0 − 0.030			220	410	240	450	230	430
	7	0 − 0.036	15〜60	7	0 − 0.036			240	450	270	510	250	470
	8		15〜80	7	0 − 0.090			250	470	270	510	260	490
	10		15〜80	8		M4	0.40〜0.60	350	660	370	700	360	680
	12	0 − 0.043	20〜80	8		M5		420	800	450	860	440	840
	14		30〜90	9				600	1,130	650	1,230	630	1,190
	15		30〜90	10				650	1,230	700	1,340	680	1,300
	16		40〜100	10				770	1,460	820	1,550	800	1,520
	18		40〜110	11	0 − 0.110	M6		820	1,550	890	1,710	860	1,650

[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

追加工

Alteration	Code	Spec.	￥/1Code
全長変更	LC	規格L寸法の範囲でカットします。 LC＝指定1mm単位 [ ! ]タップ穴はL寸の中央にあります。	200
タップ位置変更（抜きタップ付タイプのみ適用）	MPC	タップ穴の位置を変更します。 MPC＝指定1mm単位 M≦MPC≦L－M [ NG ]ザクリ穴タップ付タイプには適用されません。	200

型番リスト

表示件数

型番

形状

幅

(mm)

全長

(mm)

材質

端部形状

全長変更 LC

(mm)

材質証明書：材質

RoHS?

最小発注数量

[平行キー（ストレート）] 平行キー（ストレート）	5	10 ～ 50	[鉄] S45C	両端角	-	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	5	-	[鉄] S45C	両端角	8 ～ 50	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	6	10 ～ 60	[鉄] S45C	両端角	-	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	6	-	[鉄] S45C	両端角	10 ～ 60	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	7	15 ～ 60	[鉄] S45C	両端角	-	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	7	-	[鉄] S45C	両端角	15 ～ 60	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	8	15 ～ 80	[鉄] S45C	両端角	-	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	8	-	[鉄] S45C	両端角	15 ～ 80	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	10	15 ～ 80	[鉄] S45C	両端角	-	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	10	-	[鉄] S45C	両端角	15 ～ 80	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	12	20 ～ 80	[鉄] S45C	両端角	-	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	12	-	[鉄] S45C	両端角	20 ～ 80	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	14	30 ～ 90	[鉄] S45C	両端角	-	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	14	-	[鉄] S45C	両端角	25 ～ 90	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	15	25 ～ 90	[鉄] S45C	両端角	-	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	15	-	[鉄] S45C	両端角	30 ～ 90	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	16	40 ～ 100	[鉄] S45C	両端角	-	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	16	-	[鉄] S45C	両端角	35 ～ 100	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	18	40 ～ 110	[鉄] S45C	両端角	-	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	18	-	[鉄] S45C	両端角	40 ～ 110	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	5	10 ～ 50	[ステンレス] SUS316	両端角	-	SUS316	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	5	-	[ステンレス] SUS316	両端角	8 ～ 50	SUS316	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	6	10 ～ 60	[ステンレス] SUS316	両端角	-	SUS316	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	6	-	[ステンレス] SUS316	両端角	10 ～ 60	SUS316	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	7	15 ～ 60	[ステンレス] SUS316	両端角	-	SUS316	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	7	-	[ステンレス] SUS316	両端角	15 ～ 60	SUS316	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	8	15 ～ 80	[ステンレス] SUS316	両端角	-	SUS316	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	8	-	[ステンレス] SUS316	両端角	15 ～ 80	SUS316	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	10	15 ～ 80	[ステンレス] SUS316	両端角	-	SUS316	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	10	-	[ステンレス] SUS316	両端角	15 ～ 80	SUS316	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	12	20 ～ 80	[ステンレス] SUS316	両端角	-	SUS316	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	12	-	[ステンレス] SUS316	両端角	20 ～ 80	SUS316	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	14	30 ～ 90	[ステンレス] SUS316	両端角	-	SUS316	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	14	-	[ステンレス] SUS316	両端角	25 ～ 90	SUS316	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	15	25 ～ 90	[ステンレス] SUS316	両端角	-	SUS316	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	15	-	[ステンレス] SUS316	両端角	30 ～ 90	SUS316	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	16	40 ～ 100	[ステンレス] SUS316	両端角	-	SUS316	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	16	-	[ステンレス] SUS316	両端角	40 ～ 100	SUS316	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	18	40 ～ 110	[ステンレス] SUS316	両端角	-	SUS316	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	18	-	[ステンレス] SUS316	両端角	40 ～ 110	SUS316	10	1個
平行キー（片端丸形）	5	10 ～ 50	[鉄] S45C	片端角､片端丸	-	S45C	10	1個
平行キー（片端丸形）	5	-	[鉄] S45C	片端角､片端丸	8 ～ 50	S45C	10	1個
平行キー（片端丸形）	6	10 ～ 60	[鉄] S45C	片端角､片端丸	-	S45C	10	1個
平行キー（片端丸形）	6	-	[鉄] S45C	片端角､片端丸	10 ～ 60	S45C	10	1個
平行キー（片端丸形）	7	15 ～ 60	[鉄] S45C	片端角､片端丸	-	S45C	10	1個
平行キー（片端丸形）	7	-	[鉄] S45C	片端角､片端丸	15 ～ 60	S45C	10	1個
平行キー（片端丸形）	8	15 ～ 80	[鉄] S45C	片端角､片端丸	-	S45C	10	1個
平行キー（片端丸形）	8	-	[鉄] S45C	片端角､片端丸	15 ～ 80	S45C	10	1個
平行キー（片端丸形）	10	15 ～ 80	[鉄] S45C	片端角､片端丸	-	S45C	10	1個
平行キー（片端丸形）	10	-	[鉄] S45C	片端角､片端丸	15 ～ 80	S45C	10	1個
平行キー（片端丸形）	12	20 ～ 80	[鉄] S45C	片端角､片端丸	-	S45C	10	1個
平行キー（片端丸形）	12	-	[鉄] S45C	片端角､片端丸	20 ～ 80	S45C	10	1個
平行キー（片端丸形）	14	30 ～ 90	[鉄] S45C	片端角､片端丸	-	S45C	10	1個
平行キー（片端丸形）	14	-	[鉄] S45C	片端角､片端丸	25 ～ 90	S45C	10	1個
平行キー（片端丸形）	15	30 ～ 90	[鉄] S45C	片端角､片端丸	-	S45C	10	1個
平行キー（片端丸形）	15	-	[鉄] S45C	片端角､片端丸	25 ～ 90	S45C	10	1個
平行キー（片端丸形）	16	40 ～ 100	[鉄] S45C	片端角､片端丸	-	S45C	10	1個
平行キー（片端丸形）	16	-	[鉄] S45C	片端角､片端丸	35 ～ 100	S45C	10	1個
平行キー（片端丸形）	18	40 ～ 110	[鉄] S45C	片端角､片端丸	-	S45C	10	1個
平行キー（片端丸形）	18	-	[鉄] S45C	片端角､片端丸	40 ～ 110	S45C	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	SL-KEDSM5
- ( - )	3日目	SL-KEDSM5
- ( - )	3日目	SL-KEDSM6
- ( - )	3日目	SL-KEDSM6
- ( - )	3日目	SL-KEDSM7
- ( - )	3日目	SL-KEDSM7
- ( - )	3日目	SL-KEDSM8
- ( - )	3日目	SL-KEDSM8
- ( - )	3日目	SL-KEDSM10
- ( - )	3日目	SL-KEDSM10
- ( - )	3日目	SL-KEDSM12
- ( - )	3日目	SL-KEDSM12
- ( - )	3日目	SL-KEDSM14
- ( - )	3日目	SL-KEDSM14
- ( - )	3日目	SL-KEDSM15
- ( - )	3日目	SL-KEDSM15
- ( - )	3日目	SL-KEDSM16
- ( - )	3日目	SL-KEDSM16
- ( - )	3日目	SL-KEDSM18
- ( - )	3日目	SL-KEDSM18
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-

基本情報
納期・価格

基本情報

【特長】・平行キー（抜きタップ付タイプ）です。【材質】・S45C、SUS316があります。

ご注意

ご希望の寸法が無い場合はカタログ規格外品サービスカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口			大口	大口
数量	1〜14	15〜19	20〜49	50～100	101～
値引率	基準単価	5%	15%	30%	お見積り
出荷日	通常			＋5日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

[ ! ]本商品は土曜・祝日を実働日数に含みません。WOSにて出荷日をご確認ください。

				ご注文締切
急	ストークT	当日出荷	400円/1本	正午迄	>>こちら
急	ストークA	翌日出荷	200円/1本	PM 6:00迄	>>こちら

[ ! ]ストークAは3本以上で１明細行当たり一律540円
[ ! ]本商品は土曜・祝日を実働日数に含みません。ストークをご利用の場合はWOSにて出荷日をご確認ください。

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
低頭ショルダーボルト高強度ステンレスタイプ　-軸公差ｇ6-
ステンレス材でありながら強度区分A2-90、SCM435と同等の強度があります。
ミスミ
フラットエアノズル　簡易タイプ　噴射口狭小/幅広
簡易的でお求め安い金属（SUS304）製エアノズルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
