ボールスプライン 片端段付おねじタイプ
- 通常単価(税別)
- -
- 税込単価
- -
片端面を段付おねじ加工したボールスプラインです。高精度な直動運動と回転トルクの...
詳細情報を確認するご注意
- 25年12月よりナット端面の研磨処理を廃止いたします。ナット端面が黒色となりますが、機能には影響ございません。
- スプラインナットのキー、または取付穴と追加工の位置関係は指定できません。3Dプレビューで表示される追加工位置は一例であり、実際の加工位置と異なります。加工位置のご指定が必要な場合は規格外品としてお見積り致します。
詳細はこちら - 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
外形図・規格表

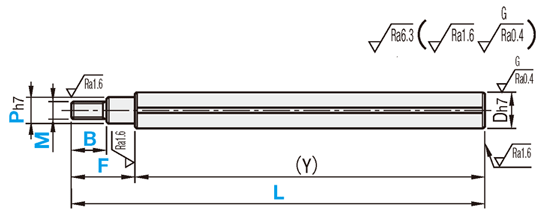

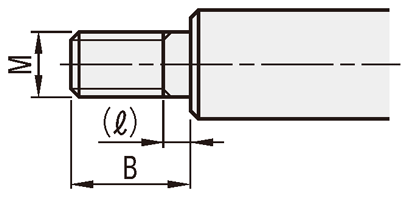

外形図
 | フランジタイプナットの向き ●1個ナットタイプ | ●2個ナットタイプ | ||||||||||
 |  | |||||||||||
| [ ! ]全長（L寸）選択時には焼きなまし範囲をご確認ください。こちら | ||||||||||||
| [ ! ]付属品のナットは以下の形状よりご選択ください。 | 不完全ねじ部寸法 | |||||||||||
| ||||||||||||
| 片端段付おねじ タイプ | スプライン軸[ M ]SUJ2相当 ナット[ M ]SCM415相当 [ H ]硬度58HRC～ | スプライン軸・ナット[ M ]材質SUS440C相当 [ H ]硬度55HRC～ |
| ナット1個 | ナット1個 | |
| 丸フランジナット付 | BSKM | BSKMS |
| 二面フランジナット付 | BSKN | － |
| ストレートナット付 | BSKS | BSKSS |
[ ! ]スプライン軸には焼きが入っていますが、加工時には焼きなましを行います。
焼きなまし範囲は>>こちらをご参照ください。
[ ! ]ナット取付方向を指定する場合は、「カタログ規格外品サービス」にてお見積りいたします。
詳細は下記「関連リンク」を参照下さい。
[ ! ]ナットに防塵用シールが取り付けられているため、スプライン軸を抜いてもボールが脱落しません。
（ナットに対し、スプライン軸を斜めに入れるとボールが脱落する可能性があります）
規格表
| 型式 | − | L | − | F | − | B | − | P | − | M |
BSKS8 BSKS8G BSKS8L | − − − | 250 250 250 | − − − | F20 F20 F20 | − − − | B15 B15 B15 | − − − | P6 P6 P6 | − − − | M6 M6 M6 |
[ ! ]「ボールスプライン概要」は>>こちらをご参照ください。
| 型式 | 指定1mm単位 | P 選択 | M(並目) 選択 (M≦P) | D | (Y) | 質量(kg/m) | |||||||||||||||||||||||
| Type | No. | L | F | B | ナット1個タイプ | ||||||||||||||||||||||||
| ナット1個タイプ | min～max | ||||||||||||||||||||||||||||
| BSKM BSKN BSKS BSKMS BSKSS | ＊6 | 60～500(190) | P＝3のとき 4≦F≦9 P＝4のとき 4≦F≦16 P≧5のとき 4≦F≦P×5 [ ! ]F≧B＋2 | M＝3のとき 2≦B≦9 M＝4のとき 2≦B≦16 M≧5のとき 2≦B≦M×5 [ ! ]B≧Pitch×3＋ℓ [ ! ]SUS材はM≦B≦M×3 | 3 | 4 | 5 | 3 | 4 | 5 | 6 | 56～396(186) | 0.23 | ||||||||||||||||
| ＊8 | 60～600(190) | 4 | 5 | 6 | 4 | 5 | 6 | 8 | 56～396(186) | 0.39 | |||||||||||||||||||
| ＊10 | 60～800(390) | 4 | 5 | 6 | 8 | 4 | 5 | 6 | 8 | 10.4 | 56～596(386) | 0.65 | |||||||||||||||||
| ＊13 | 60～800(390) | 5 | 6 | 8 | 10 | 5 | 6 | 8 | 10 | 13.4 | 56～596(386) | 1.11 | |||||||||||||||||
| ＊16 | 70～1000(390) | 5 | 6 | 8 | 10 | 12 | 13 | 6 | 8 | 10 | 12 | 16.6 | 66～596(386) | 1.65 | |||||||||||||||
| 20 | 80～1000 | 8 | 10 | 12 | 13 | 15 | 16 | 20 | 6 | 8 | 10 | 12 | 16 | 20.6 | 76～696 | 2.57 | |||||||||||||
| 25 | 90～1300 | 8 | 10 | 12 | 13 | 15 | 16 | 20 | 6 | 8 | 10 | 12 | 16 | 20 | 25.8 | 86～896 | 4.04 | ||||||||||||
| 30 | 100～1300 | 10 | 12 | 13 | 15 | 16 | 20 | 25 | 8 | 10 | 12 | 16 | 20 | 24 | 30.8 | 96～1146 | 5.85 | ||||||||||||
[ ! ]BSKNは、No.6、8、10のみとなります。
[ ! ]使用温度：ボールスプラインには樹脂製の部品が使用されています。高温下での使用は避け、80℃以下でご使用ください。
[ ! ]潤滑：ボールスプラインは、出荷時に潤滑油が塗布されていますが、装置などへの取付後には再度塗布してください。
ご使用開始後は、走行距離100kmを目安に給油してください。
再度塗布する場合は、リチウム系石けん基グリース（昭和シェル石油製アルバニアグリースS2）を推奨致します。

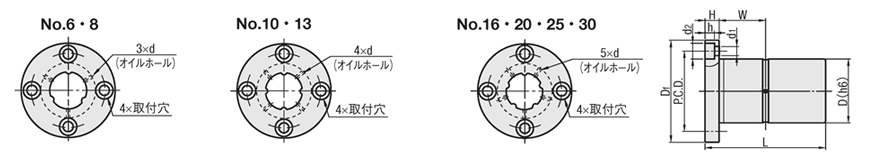

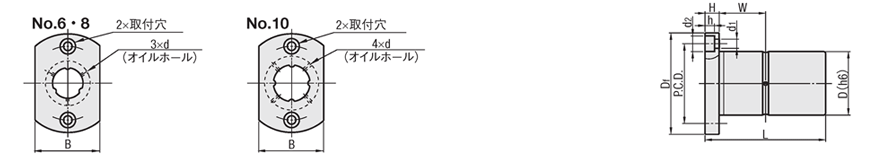

| No. | D (h6) | L | Df | H | P.C.D. | d1 | d2 | h | W | d | B | 基本定格トルク | 基本定格荷重 | 静的許容モーメント | 質量 (kg) | |||
| 動 Ct (N・m) | 静 C0t (N・m) | 動 C (kN) | 静 C0 (kN) | M01 (N・m) | M02 (N・m) | |||||||||||||
| 6 | 14 | 25 | 30 | 6 | 22 | 3.5 | 6 | 3.1 | 6.5 | 1.5 | 18 | 3.8 | 7 | 1.2 | 2.1 | 5 | 36 | 0.03 |
| 8 | 16 | 32 | 24 | 21 | 4.8 | 8.7 | 1.2 | 2.1 | 5 | 36 | 0.04 | |||||||
| 10 | 21 | 40(33) | 42(41) | 6(8) | 32(30) | 4.5 | 8 | 4.4(5.3) | 14(8.5) | 25 | 19(11) | 34(21) | 3.8(2.4) | 6.9(4.3) | 26(15) | 181(102) | 0.09 | |
| 13 | 24 | 44(36) | 44(45) | 7(8) | 33(34) | 15(10) | − | 28(20) | 52(37) | 4.6(3.3) | 8.3(5.9) | 36(22) | 251(148) | 0.11 | ||||
| 16 | 31 | 50 | 51 | 7 | 40 | 4.4 | 18 | 51 | 93 | 6.2 | 11.1 | 56 | 386 | 0.2 | ||||
| 20 | 35 | 63 | 58 | 9 | 45 | 5.5 | 9.5 | 5.4 | 22.5 | 2 | 85 | 154 | 8.5 | 15.3 | 83 | 611 | 0.3 | |
| 25 | 42 | 71 | 65 | 52 | 26.5 | 193 | 348 | 15.4 | 27.7 | 173 | 1248 | 0.4 | ||||||
| 30 | 47 | 80 | 75 | 10 | 60 | 6.6 | 11 | 6.5 | 30 | 2.5 | 272 | 490 | 18.5 | 33.3 | 212 | 1581 | 0.57 | |

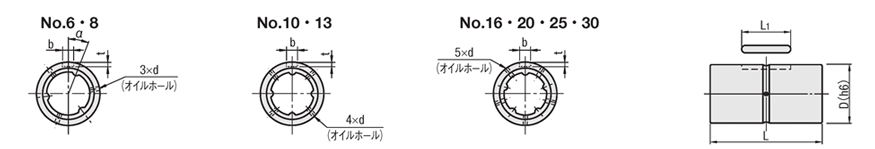

| No. | D (h6) | L | b | t (＋0.05 0) | d | α | 基本定格トルク | 基本定格荷重 | 静的許容モーメント | 質量 (kg) | キー寸法(付属品) | |||||||||
| 許容差 | 動 Ct (N・m) | 静 C0t (N・m) | 動 C (kN) | 静 C0 (kN) | M01 (N・m) | M02 (N・m) | B | h | L1 | R | ||||||||||
| 許容差 | 許容差 | |||||||||||||||||||
| 6 | 14 | 25 | 2.5 | ＋0.014 0 | 1.2 | 1.5 | 15° | 3.8 | 7 | 1.2 | 2.1 | 5 | 36 | 0.012 | 2.5 | ＋0.016 ＋0.006 | 2.5 | 0 −0.025 | 10.5 | 1.25 |
| 8 | 16 | 25° | 4.8 | 8.7 | 1.2 | 2.1 | 5 | 36 | 0.013 | 10.5 | ||||||||||
| 10 | 21 | 40(33) | 3 | 1.5 | − | 19(11) | 34(21) | 3.8(2.4) | 6.9(4.3) | 26(15) | 181(102) | 0.06 | 3 | 3 | 17(14) | 1.5 | ||||
| 13 | 24 | 44(36) | 28(20) | 52(37) | 4.6(3.3) | 8.3(5.9) | 36(22) | 251(148) | 0.07 | 17(14) | ||||||||||
| 16 | 31 | 50 | 3.5 | ＋0.018 0 | 2 | 51 | 93 | 6.2 | 11.1 | 56 | 386 | 0.15 | 3.5 | ＋0.024 ＋0.012 | 3.5 | 0 −0.030 | 18 | 1.75 | ||
| 20 | 35 | 63 | 4 | 2.5 | 2 | 85 | 154 | 8.5 | 15.3 | 83 | 611 | 0.2 | 4 | 4 | 29 | 2 | ||||
| 25 | 42 | 71 | 193 | 348 | 15.4 | 27.7 | 173 | 1248 | 0.29 | 33 | ||||||||||
| 30 | 47 | 80 | 2.5 | 272 | 490 | 18.5 | 33.3 | 212 | 1581 | 0.37 | 42 | |||||||||
追加工
| 型式 | − | L | − | F | − | B | − | P | − | M | − | (SC・FC・NTW) |
| BSKS8 | − | 250 | − | F20 | − | B15 | − | P6 | − | M6 | − | SC15 |
| Alterations | スパナ溝追加工 | 平面取り追加工 | ナット数追加 | ||||||||||||||||||||||||||||||||||
 |  |  | |||||||||||||||||||||||||||||||||||
| Code | SC | FC | NTW | ||||||||||||||||||||||||||||||||||
| Spec. | スパナ溝を追加工します。 SC＝指定1mm単位 [ ! ] SC＋ℓ1≦Y
| 平面取り追加工します。 指定方法 FC10−A8 FC,A＝指定1mm単位 [ ! ] FC≦3×D [ ! ] 1.5×D＜FCの場合 FC≦Y/2 [ ! ] A＝0または A≧2
| ナット数を追加 (1個を2個に追加) [ ! ] BSKS・BSKM BSKNのみ適用 | ||||||||||||||||||||||||||||||||||
| ￥/1Code | 700 | 600 | 2個ナットタイプ追加 価格表参照 |
[ ! ]追加工のスパナ溝・平面取り・キー溝等の角度/位置は同一平面ではありません。
[ ! ]スプラインナットのキー、または取付穴と追加工の位置関係は指定できません。
加工位置のご指定が必要な場合は下記「カタログ規格外品サービス」にてお見積り致します。
| ボールスプライン組付け時の注意 |  |
| ■組付け位置のご確認 | |
| ナットとスプライン軸には合いマークが記入されています(右図参照)。 | |
| 再組付けの際には合いマークNoの文字向き、位置関係をあわせて入れてください。 | |
| 合いマークを正しく合わせないと機能に影響します。 | |
| ■相手穴の公差 | |
| ナットをハウジングへ取り付ける際の相手穴の公差は、H7公差を推奨します。 | |
| ■軸端加工を行うお客様へ | |
| ナット挿入を容易にするため、軸端加工後の面取り、並びにスプライン溝の エッジ部のバリを丸やすり等で除去して使用ください。 |
