ボールスプライン片端段付タイプ

カタログ |P.1-389

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ボールスプラインスタンダードタイプ

3.7

通常出荷日：5 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ボールスプライン両端段付めねじタイプ

通常出荷日：5 日目～

片端面を段付加工したボールスプラインです。高精度な直動運動と回転トルクの伝達が...

詳細情報を確認する

軸端形状（左）
段付き
軸端形状（右）
標準
種類
中実軸
トルク
中トルク
ナットの長さ
標準
予圧
軽予圧
精度等級
上級
ボールの循環種類
シングル

ご注意

25年12月よりナット端面の研磨処理を廃止いたします。ナット端面が黒色となりますが、機能には影響ございません。
スプラインナットのキー、または取付穴と追加工の位置関係は指定できません。3Dプレビューで表示される追加工位置は一例であり、実際の加工位置と異なります。加工位置のご指定が必要な場合は規格外品としてお見積り致します。
詳細はこちら
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が144型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

	フランジタイプナットの向き ●1個ナットタイプ	●2個ナットタイプ

[ ! ]全長（L寸）選択時には焼きなまし範囲をご確認ください。こちら
[ ! ]付属品のナットは以下の形状よりご選択ください。

■丸フランジタイプ

■二面フランジタイプ

■ストレートナット

[ A ] 付属キー寸法

[ ! ]精度に悪影響を与えるため、ナットに加工しないでください。
[ ! ]キーはナットに圧入されています。
[ ! ]精度はこちら

スタンダードタイプ	スプライン軸 [ M ] 材質SUJ2相当ナット[ M ] SCM415相当 [ H ] 硬度58HRC〜				スプライン軸・ナット [ M ] 材質SUS440C相当 [ H ] 硬度55HRC〜
	ナット1個		ナット2個		ナット1個
	L寸選択	L寸指定	L寸選択	L寸指定	L寸選択	L寸指定
丸フランジナット付	BSSM	BHSM	BSS2M	BHS2M	BESKFS	BASKFS
二面フランジナット付	BSSN	BHSN	BSS2N	BHS2N	−	−
ストレートナット付	BSSS	BHSS	BSS2S	BHS2S	BESKSS	BASKSS

[ ! ]本製品の焼き入れは高周波焼き入れです。（深さ約1mm～2mm）

[ ! ]スプライン軸には焼きが入っていますが、加工時には焼きなましを行います。
焼きなまし範囲は>>こちらをご参照ください。

[ ! ]ナットと軸のセット品として精度保証しているため、単品販売はしておりません。

[ ! ]ナット取付方向を指定する場合は、「カタログ規格外品サービス」にてお見積りいたします。
詳細は下記「関連リンク」を参照下さい。

[ ! ]ナットに防塵用シールが取り付けられているため、スプライン軸を抜いてもボールが脱落しません。
（ナットに対し、スプライン軸を斜めに入れるとボールが脱落する可能性があります）

規格表

型式	−	L	−	F	−	P
BSDN10 BSDN10G BSDN10L	− − −	300 300 300	− − −	F20 F20 F20	− − −	P6 P6 P6

各種グリースに変更できます。
[ ! ]「ボールスプライン概要」は>>こちらをご参照ください。

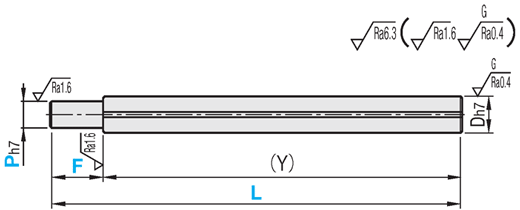

■スプライン軸

型式		指定1mm単位			P 選択												D	(Y)		質量(kg/m)
Type	No.	L		F														ナット1個タイプ	ナット2個タイプ
Type	No.	ナット1個タイプ	ナット2個タイプ	F														min～max	min～max
BSDM BSDN BSDS BSD2M BSD2N BSD2S BSDMS BSDSS	＊6	60～500(190)	60～500	P＝3のとき 2≦F≦9 P＝4のとき 2≦F≦16 P≧5のとき 2≦F≦P×5	3	4	5										6	58～398(188)	58～398	0.23
	＊8	60～600(190)	60～600			4	5	6									8	58～398(188)	58～398	0.39
	＊10	60～800(390)	90～800			4	5	6	8								10.4	58～598(388)	88～598	0.65
	＊13	60～800(390)	100～800				5	6	8	10							13.4	58～598(388)	98～598	1.11
	＊16	70～1000(390)	110～1000				5	6	8	10	12	13					16.6	68～598(388)	108～598	1.65
	20	80～1000	130～1000						8	10	12	13	15	16			20.6	78～898	128～698	2.57
	25	90～1300	150～1300						8	10	12	13	15	16	20		25.8	88～898	148～898	4.04
	30	100～1300	170～1300							10	12	13	15	16	20	25	30.8	98～1148	168～1148	5.85

[ ! ]BSDMS・BSDSSは、＊付サイズのみで、L寸とY寸のMAXは（）となります。
[ ! ]BSDN・BSD2Nは、No.6、8、10のみとなります。
[ ! ]使用温度：ボールスプラインには樹脂製の部品が使用されています。高温下での使用は避け、80℃以下でご使用ください。

[ ! ]潤滑：ボールスプラインは、出荷時に潤滑油が塗布されていますが、装置などへの取付後には再度塗布してください。
ご使用開始後は、走行距離100kmを目安に給油してください。
再度塗布する場合は、リチウム系石けん基グリース（昭和シェル石油製アルバニアグリースS2）を推奨致します。

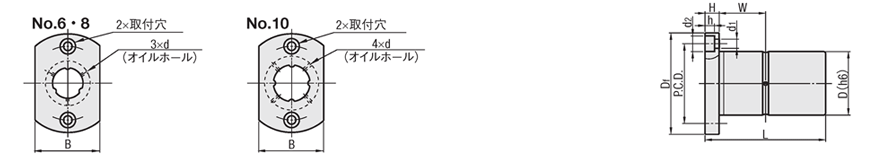

■丸フランジナット・二面フランジナット

No.	D (h6)	L	Df	H	P.C.D.	d₁	d₂	h	W	d	B	基本定格トルク		基本定格荷重		静的許容モーメント		質量 (kg)
No.	D (h6)	L	Df	H	P.C.D.	d₁	d₂	h	W	d	B	動 C_t (N・m)	静 C_0t (N・m)	動 C (kN)	静 C₀ (kN)	M₀₁ (N・m)	M₀₂ (N・m)	質量 (kg)
6	14	25	30	6	22	3.5	6	3.1	6.5	1.5	18	3.8	7	1.2	2.1	5	36	0.03
8	16	25	32	6	24	3.5	6	3.1	6.5		21	4.8	8.7	1.2	2.1	5	36	0.04
10	21	40(33)	42(41)	6(8)	32(30)	4.5	8	4.4(5.3)	14(8.5)		25	19(11)	34(21)	3.8(2.4)	6.9(4.3)	26(15)	181(102)	0.09
13	24	44(36)	44(45)	7(8)	33(34)			4.4(5.3)	15(10)		−	28(20)	52(37)	4.6(3.3)	8.3(5.9)	36(22)	251(148)	0.11
16	31	50	51	7	40			4.4	18			51	93	6.2	11.1	56	386	0.2
20	35	63	58	9	45	5.5	9.5	5.4	22.5	2		85	154	8.5	15.3	83	611	0.3
25	42	71	65	9	52	5.5	9.5	5.4	26.5	2		193	348	15.4	27.7	173	1248	0.4
30	47	80	75	10	60	6.6	11	6.5	30	2.5		272	490	18.5	33.3	212	1581	0.57

[ ! ]（　）は材質SUS440C相当の寸法となります。[ ! ]静的許容モーメントM₀₁はナットを1個で使用した場合の、M₀₂は2個密着して使用した場合の数値です。

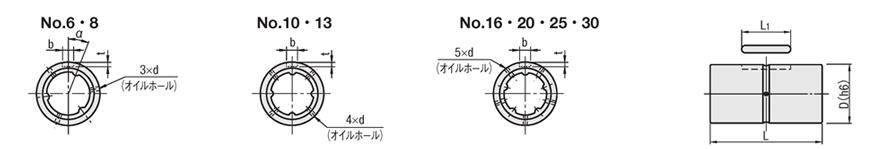

■ストレートナット

No.	D (h6)	L	b		t (＋0.05 0)	d	α	基本定格トルク		基本定格荷重		静的許容モーメント		質量 (kg)	キー寸法(付属品)
				許容差				動 C_t (N・m)	静 C_0t (N・m)	動 C (kN)	静 C₀ (kN)	M₀₁ (N・m)	M₀₂ (N・m)		B		h		L₁	R
																許容差		許容差
6	14	25	2.5	＋0.014 0	1.2	1.5	15°	3.8	7	1.2	2.1	5	36	0.012	2.5	＋0.016 ＋0.006	2.5	0 −0.025	10.5	1.25
8	16						25°	4.8	8.7	1.2	2.1	5	36	0.013					10.5
10	21	40(33)	3		1.5		−	19(11)	34(21)	3.8(2.4)	6.9(4.3)	26(15)	181(102)	0.06	3		3		17(14)	1.5
13	24	44(36)						28(20)	52(37)	4.6(3.3)	8.3(5.9)	36(22)	251(148)	0.07					17(14)
16	31	50	3.5	＋0.018 0	2			51	93	6.2	11.1	56	386	0.15	3.5	＋0.024 ＋0.012	3.5	0 −0.030	18	1.75
20	35	63	4		2.5	2		85	154	8.5	15.3	83	611	0.2	4		4		29	2
25	42	71						193	348	15.4	27.7	173	1248	0.29					33
30	47	80				2.5		272	490	18.5	33.3	212	1581	0.37					42

追加工

型式	−	L	−	F	−	P	−	（SC・FC…etc）
BSDN10	−	300	−	F20	−	P8	−	SC15

Alterations

スパナ溝追加工

平面取り追加工

軸端キー溝追加工

止め輪溝追加工

タップ追加工

Code

PKC

Spec.

スパナ溝を追加工します。
SC＝指定1mm単位

[ ! ] SC＋ℓ₁≦Y

No.	W	ℓ₁
6	5	8
8	7
10	8
13	11	10
16	14
20	17
25	22	15
30	27	15

平面取り追加工します。
指定方法 FC10−A8
FC,A＝指定1mm単位

[ ! ] FC≦3×D
[ ! ] 1.5×D＜FCの場合
FC≦Y/2
[ ! ] A＝0または
A≧2

No.	h
6	1
8
10
13
16
20	2
25
30

軸端P部にキー溝を1ケ所
追加工します。
指定方法 PKC10
[ ! ] P≧8
[ ! ]PKC＝指定1mm単位
[ ! ]PKC≦P×3
PKC≦F－1
[ ! ]キー溝詳細こちら

止め輪溝を追加工します。
指定方法 TA10
TA＝指定1mm単位
[ ! ] P≧6
[ ! ] 4≦TA＜F/2
[ ! ]止め輪溝詳細
こちら

右端面にタップ穴を
追加工します。

No.	M
6	3
8	3・4
10	3・4・5
13	5・6
16	6・8
20	6・8・10
25	6・8・10・12
30	8・10・12

￥/1Code

700

600

1,400

600

[ ! ]複数の追加工を選択の場合、加工部の位置関係は2mm以上の間隔が必要です。
[ ! ]追加工のスパナ溝・平面取り・キー溝等の角度/位置は同一平面ではありません。

[ ! ]スプラインナットのキー、または取付穴と追加工の位置関係は指定できません。
加工位置のご指定が必要な場合は下記「カタログ規格外品サービス」にてお見積り致します。

ボールスプライン組付け時の注意
■組付け位置のご確認
ナットとスプライン軸には合いマークが記入されています(右図参照)。
再組付けの際には合いマークNoの文字向き、位置関係をあわせて入れてください。
合いマークを正しく合わせないと機能に影響します。
■相手穴の公差
ナットをハウジングへ取り付ける際の相手穴の公差は、H7公差を推奨します。
■軸端加工を行うお客様へ
ナット挿入を容易にするため、軸端加工後の面取り、並びにスプライン溝のエッジ部のバリを丸やすり等で除去して使用ください。
