メカニカル部品技術窓口
絞り込み条件
未確定：候補が2型番あります。
導入側外径 P(mm)
~mm- 8.2
- 12.2
取付側外径 D(mm)
~mm- 15
- 19
位置決め部長さ B(mm)
~mm- 8.5
- 12
タイプ
~mmCAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
テーパ可動ピンユニット
- 通常単価(税別)
- 5,300円～5,950円
- 税込単価
- 5,830円～6,545円
テーパでガタなく位置決めできます。更に対応穴径範囲であれば段取り換えが必要なく...
詳細情報を確認する- 環境対応
- RoHS対応（10物質）
- 特性・用途
- 該当なし
- 材質
- スチール
- 詳細材質
- SKD11(相当含む)
- 材質証明書
- 対象
- 材質証明書：材質
- ピン：SKD11|ボディ：S45C|スプリング：SWP-B|無給油ブッシュ：特殊青銅鋳物
- 材質証明書：表面処理
- ボディ：無電解ニッケルメッキ
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が2型番あります。

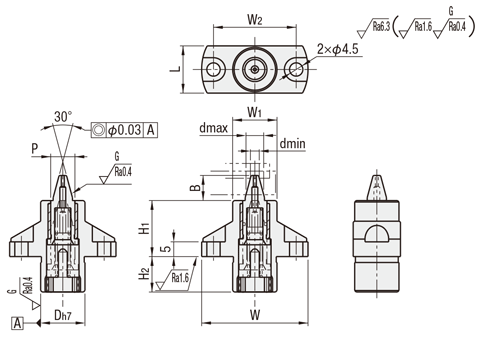

外形図・規格表
■荷重表
min
max
(最小穴径dminで沈み込み時)
| スプリング | No.6 | No. 10 | |
| 荷重(N) | min | 6.3 | 5.8 |
| max | 19.9 | 20.1 | |
| ばね定数(N/mm) | 1.8 | 1.4 | |
| Type | ピン | ボディ | スプリング | 無給油ブッシュ | |||
| [ M ]材質 | [ H ]硬度 | [ M ]材質 | [ H ]硬度 | [ S ]表面処理 | [ M ]材質 | [ M ]材質 | |
| PICP | SKD11 | 60〜63HRC | S45C | 23〜30HRC | 無電解ニッケルメッキ | SWP−B | 特殊青銅鋳物 |
規格表
| 型式 |
| PICP6 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 対応穴径 | D | P | B | H1 | H2 | W | W1 | W2 | L | ￥基準単価 | ||
| Type | No. | 最大穴径 dmax | 最小穴径 dmin | ||||||||||
| PICP | 6 | 6 | 3 | 15 | 8.2 | 8.5 | 19 | 12 | 36 | 15 | 28 | 16 | 5,300 |
| 10 | 10 | 6 | 19 | 12.2 | 12 | 24 | 17 | 40 | 19 | 32 | 20 | 5,950 | |
詳細情報
基本情報
テーパでガタなく位置決めできます。更に対応穴径範囲であれば段取り換えが必要なく、作業効率が上がります。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | |
| 小口 | 大口 | ||
| 数 量 | 1〜4 | 5〜40 | 41～ |
| 値引率 | 基準単価 | 5% | お見積り |
| 出荷日 | 通常 | ||
概要・仕様
使用例
ピンが沈み込み、テーパ部でガタなくワークを捉えます。
対応穴径の範囲内であれば、段取り換えをせず位置決めできるので、生産性・作業性の向上に貢献します。
[ ! ]基準ブロックがお使いいただけます。
商品担当おすすめ
テーパ可動ピンユニットのレビュー
位置決め
5
5.02019/03/07
加工治具の位置決めに使用しました。
未加工の穴にはこのタイプの位置決めピンが
良い感じです。
2人が参考にしています。
加工治具に使用
5
5.02022/07/19
ダイキャスト製品の穴での位置決めに使用しています。
3DデータをDRしてCADにて設計できるのでとても良いです。
製品も...もっと読む
0人が参考にしています。
装置の位置決めに
5
5.02019/07/11
装置の位置決めに、バリエーションが豊富で、汎用装置に活用しています。便利です。
0人が参考にしています。
