ノックピン マイナス公差 端部形状：片端テーパ､片端球 はめあい公差：h7
ご注意
未確定：候補が195型番あります。

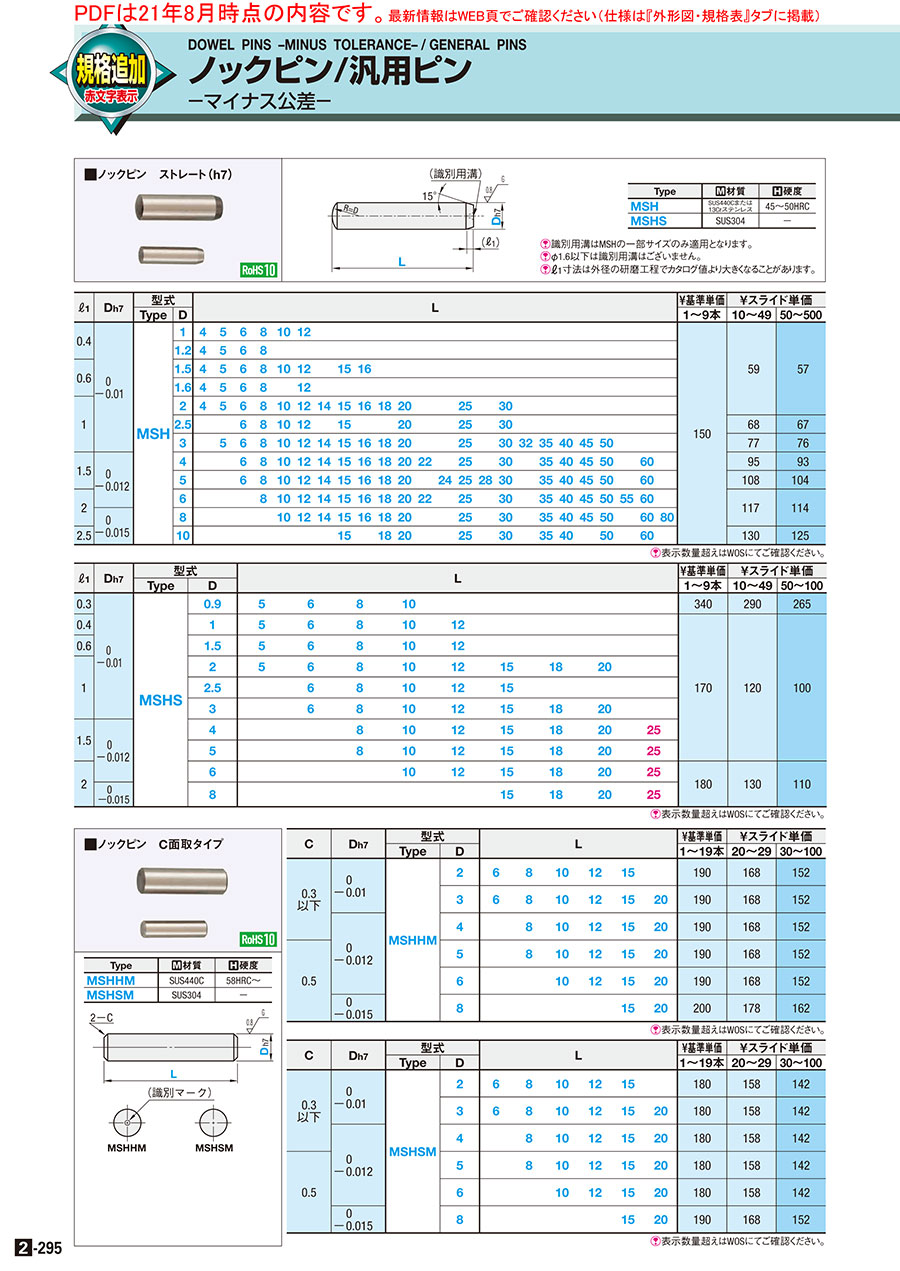

外形図・規格表
外形図
指示無き寸法公差
[ ! ]JIS B 0405ｍ級(中級)に準拠。
| 寸法区分 | 公差 (㎜) | |
| を超え | 以下 | |
| 0.5 | 3 | ±0.1 |
| 3 | 6 | ±0.1 |
| 6 | 30 | ±0.2 |
| 30 | 120 | ±0.3 |
| Type | [ M ]材質 | [ H ]硬度 |
| MSH | SUS440Cまたは 13Crステンレス | 45〜50HRC |
| MSHS | SUS304 | － |
[ ! ]識別用溝はMSHの一部サイズのみ適用となります。
[ ! ]φ1.6以下は識別用溝はございません。
[ ! ]ℓ1寸法は外径の研磨工程でカタログ値より大きくなることがあります。
[ ! ]材質：SUS440C,13crステンレス,SUS304は加工により磁性を帯びる事がございます。
[ ! ]L寸法公差は上記「指示無き寸法公差」表を参照ください。
[ ! ]φ1.6以下は識別用溝はございません。
[ ! ]ℓ1寸法は外径の研磨工程でカタログ値より大きくなることがあります。
[ ! ]材質：SUS440C,13crステンレス,SUS304は加工により磁性を帯びる事がございます。
[ ! ]L寸法公差は上記「指示無き寸法公差」表を参照ください。
規格表
| 型式 | − | L |
| MSH2 | − | 6 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]表示数量超えはWOSにてご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L | ℓ1 | Dh7 | ￥基準単価 | ￥スライド単価 | |||||||||||||||||||||||||
| Type | D | 1〜9本 | 10〜49 | 50〜500 | ||||||||||||||||||||||||||
| MSH | 1 | 4 | 5 | 6 | 8 | 10 | 12 | 0.4 | 0 − 0.01 | 160 | 62 | 60 | ||||||||||||||||||
| 1.2 | 4 | 5 | 6 | 8 | ||||||||||||||||||||||||||
| 1.5 | 4 | 5 | 6 | 8 | 10 | 12 | 15 | 16 | 0.6 | |||||||||||||||||||||
| 1.6 | 4 | 5 | 6 | 8 | 12 | |||||||||||||||||||||||||
| 2 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 15 | 16 | 18 | 20 | 25 | 30 | 1 | ||||||||||||||||
| 2.5 | 6 | 8 | 10 | 12 | 15 | 20 | 25 | 30 | 72 | 71 | ||||||||||||||||||||
| 3 | 5 | 6 | 8 | 10 | 12 | 14 | 15 | 16 | 18 | 20 | 25 | 30 | 32 | 35 | 40 | 45 | 50 | 81 | 80 | |||||||||||
| 4 | 6 | 8 | 10 | 12 | 14 | 15 | 16 | 18 | 20 | 22 | 25 | 30 | 35 | 40 | 45 | 50 | 60 | 1.5 | 0 − 0.012 | 100 | 98 | |||||||||
| 5 | 6 | 8 | 10 | 12 | 14 | 15 | 16 | 18 | 20 | 24 | 25 | 28 | 30 | 35 | 40 | 45 | 50 | 60 | 114 | 110 | ||||||||||
| 6 | 8 | 10 | 12 | 14 | 15 | 16 | 18 | 20 | 22 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 2 | 123 | 120 | ||||||||||
| 8 | 10 | 12 | 14 | 15 | 16 | 18 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 60 | 80 | 0 − 0.015 | ||||||||||||||
| 10 | 15 | 18 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 2.5 | 137 | 132 | ||||||||||||||||||
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]表示数量超えはWOSにてご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L | ℓ1 | Dh7 | ￥基準単価 | ￥スライド単価 | ||||||||||
| Type | D | 1〜9本 | 10〜49 | 50〜100 | |||||||||||
| MSHS | 0.9 | 5 | 6 | 8 | 10 | 0.3 | 0 − 0.01 | 360 | 305 | 279 | |||||
| 1 | 5 | 6 | 8 | 10 | 12 | 0.4 | 180 | 126 | 105 | ||||||
| 1.5 | 5 | 6 | 8 | 10 | 12 | 0.6 | |||||||||
| 2 | 5 | 6 | 8 | 10 | 12 | 15 | 18 | 20 | 1 | ||||||
| 2.5 | 6 | 8 | 10 | 12 | 15 | ||||||||||
| 3 | 6 | 8 | 10 | 12 | 15 | 18 | 20 | ||||||||
| 4 | 8 | 10 | 12 | 15 | 18 | 20 | 25 | 1.5 | 0 − 0.012 | ||||||
| 5 | 8 | 10 | 12 | 15 | 18 | 20 | 25 | ||||||||
| 6 | 10 | 12 | 15 | 18 | 20 | 25 | 2 | 190 | 137 | 116 | |||||
| 8 | 15 | 18 | 20 | 25 | 0 −0.015 | ||||||||||
関連リンク
規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなりますため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなりますため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
160円 ( 176円 ) | 在庫品1日目当日出荷可能 |
|
160円 ( 176円 ) | 在庫品1日目当日出荷可能 |
|
160円 ( 176円 ) | 在庫品1日目当日出荷可能 |
|
160円 ( 176円 ) | 在庫品1日目当日出荷可能 |
|
160円 ( 176円 ) | 在庫品1日目当日出荷可能 |
|
160円 ( 176円 ) | 在庫品1日目当日出荷可能 |
|
160円 ( 176円 ) | 在庫品1日目当日出荷可能 |
|
160円 ( 176円 ) | 在庫品1日目当日出荷可能 |
|
160円 ( 176円 ) | 在庫品1日目当日出荷可能 |
|
160円 ( 176円 ) | 在庫品1日目当日出荷可能 |
|
160円 ( 176円 ) | 在庫品1日目当日出荷可能 |
|
160円 ( 176円 ) | 在庫品1日目当日出荷可能 |
|
160円 ( 176円 ) | 在庫品1日目当日出荷可能 |
|
170円 ( 187円 ) | 在庫品1日目当日出荷可能 |
|
160円 ( 176円 ) | 在庫品1日目当日出荷可能 |
|
160円 ( 176円 ) | 在庫品1日目当日出荷可能 |
|
160円 ( 176円 ) | 在庫品1日目当日出荷可能 |
|
160円 ( 176円 ) | 在庫品1日目当日出荷可能 |
|
160円 ( 176円 ) | 在庫品1日目当日出荷可能 |
|
160円 ( 176円 ) | 在庫品1日目当日出荷可能 |
|
160円 ( 176円 ) | 在庫品1日目当日出荷可能 |
|
160円 ( 176円 ) | 在庫品1日目当日出荷可能 |
|
160円 ( 176円 ) | 在庫品1日目当日出荷可能 |
|
160円 ( 176円 ) | 在庫品1日目当日出荷可能 |
|
170円 ( 187円 ) | 在庫品1日目当日出荷可能 |
|
170円 ( 187円 ) | 在庫品1日目当日出荷可能 |
|
170円 ( 187円 ) | 在庫品1日目当日出荷可能 |
|
170円 ( 187円 ) | 在庫品1日目当日出荷可能 |
|
170円 ( 187円 ) | 在庫品1日目当日出荷可能 |
|
160円 ( 176円 ) | 在庫品1日目当日出荷可能 |
|
170円 ( 187円 ) | 在庫品1日目当日出荷可能 |
|
160円 ( 176円 ) | 在庫品1日目当日出荷可能 |
|
160円 ( 176円 ) | 在庫品1日目当日出荷可能 |
|
170円 ( 187円 ) | 在庫品1日目当日出荷可能 |
|
160円 ( 176円 ) | 在庫品1日目当日出荷可能 |
|
160円 ( 176円 ) | 在庫品1日目当日出荷可能 |
|
160円 ( 176円 ) | 在庫品1日目当日出荷可能 |
|
170円 ( 187円 ) | 在庫品1日目当日出荷可能 |
|
170円 ( 187円 ) | 在庫品1日目当日出荷可能 |
|
160円 ( 176円 ) | 在庫品1日目当日出荷可能 |
|
160円 ( 176円 ) | 在庫品1日目当日出荷可能 |
|
160円 ( 176円 ) | 在庫品1日目当日出荷可能 |
|
160円 ( 176円 ) | 在庫品1日目当日出荷可能 |
|
160円 ( 176円 ) | 在庫品1日目当日出荷可能 |
|
160円 ( 176円 ) | 在庫品1日目当日出荷可能 |
|
170円 ( 187円 ) | 在庫品1日目当日出荷可能 |
|
170円 ( 187円 ) | 在庫品1日目当日出荷可能 |
|
170円 ( 187円 ) | 在庫品1日目当日出荷可能 |
|
170円 ( 187円 ) | 在庫品1日目当日出荷可能 |
|
160円 ( 176円 ) | 在庫品1日目当日出荷可能 |
|
170円 ( 187円 ) | 在庫品1日目当日出荷可能 |
|
160円 ( 176円 ) | 在庫品1日目当日出荷可能 |
|
160円 ( 176円 ) | 在庫品1日目当日出荷可能 |
|
170円 ( 187円 ) | 在庫品1日目当日出荷可能 |
|
170円 ( 187円 ) | 在庫品1日目当日出荷可能 |
|
160円 ( 176円 ) | 在庫品1日目当日出荷可能 |
|
160円 ( 176円 ) | 在庫品1日目当日出荷可能 |
|
170円 ( 187円 ) | 在庫品1日目当日出荷可能 |
|
160円 ( 176円 ) | 在庫品1日目当日出荷可能 |
|
160円 ( 176円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】マイナス公差のノックピンです。【形状】ストレート/段付平行【材質】SUS304とSUS440C/13Crステンレスからお選びいただけます。
