ミスミ

双輪キャスタ　極重荷重用

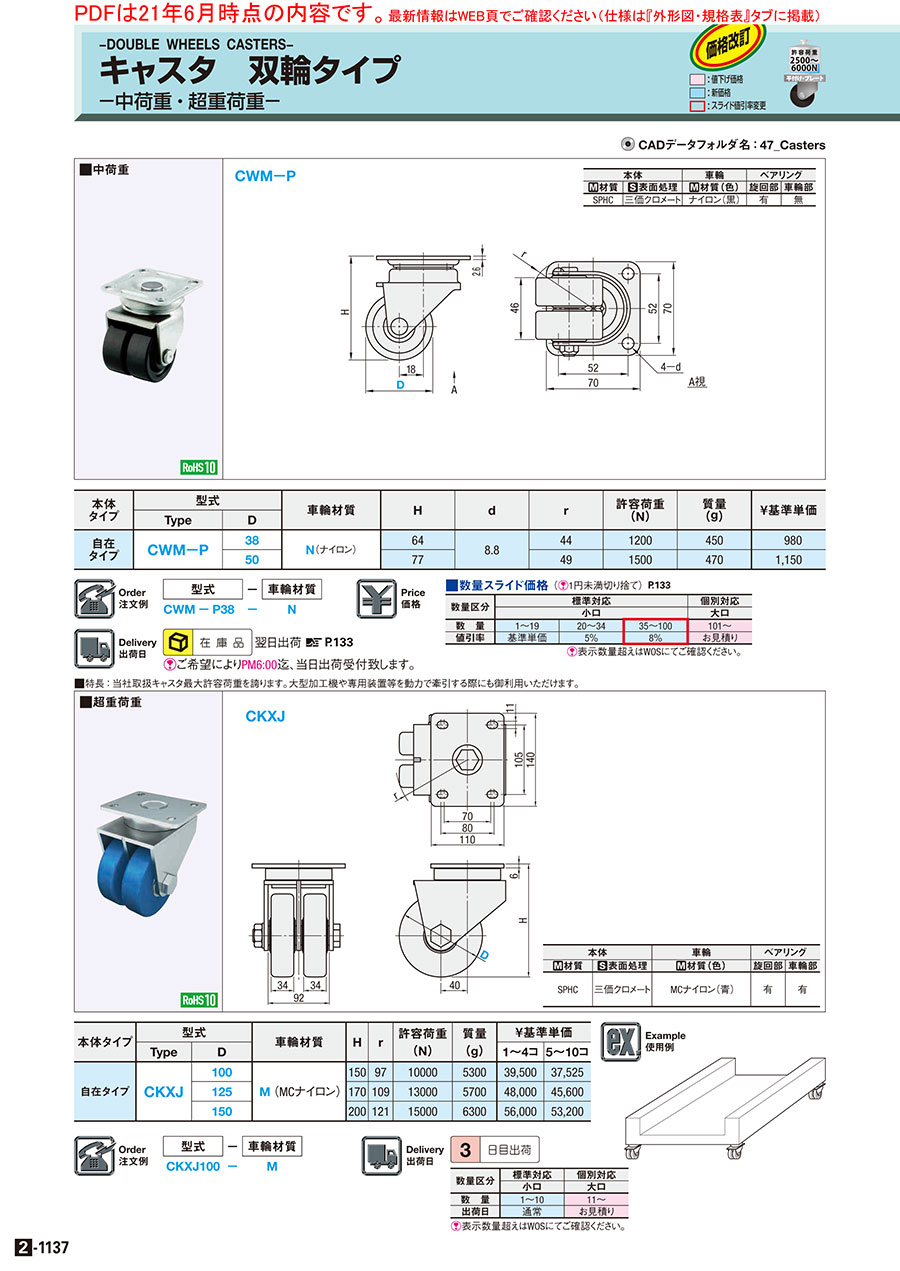

カタログ |P.2-1137

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 50,185円～71,148円

税込単価: 55,204円～78,263円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

キャスタ　極重荷重用

4.4

通常価格(税別)： 2,218円 (税込価格：2,440円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

鋳物キャスタ　重荷重用タイプ

通常価格(税別)： 4,866円 (税込価格：5,353円)

通常出荷日：6 日目～

【特長】大型加工機や専用装置等を動力で牽引する際にも御利用いただけます。

詳細情報を確認する

キャスタタイプ
プレート式自在 / 双輪
金具材質
スチール
許容荷重【範囲選択】 (daN)
750.01～
車輪材質
MCナイロン
ストッパ
なし
取付穴ピッチ長手方向 (mm)
105
取付穴ピッチ短手方向 (mm)
70(80)
取付穴種類
長穴
荷重区分
極重荷重
車輪幅 B (mm)
34
プレート長さ (mm)
140
プレート幅 (mm)
110
車輪部ベアリング
あり
表面処理
三価クロメート

ご注意

キャスタの選定方法についてはこちらをご確認ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

未確定：候補が3型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

CKXJ

本体		車輪	ベアリング
[ M ]材質	[ S ]表面処理	[ M ]材質(色)	旋回部	車輪部
SPHC	三価クロメート	MCナイロン(青)	有	有

規格表

型式	−	車輪材質
CKXJ100	−	M

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		車輪材質	H	r	許容荷重 (daN)	質量 (g)	￥基準単価
Type	D	車輪材質	H	r	許容荷重 (daN)	質量 (g)	1〜4コ	5〜10コ
CKXJ	100	M	150	97	1000	5300	41,475	39,401
	125		170	109	1300	5700	50,400	47,880
	150		200	121	1500	6300	58,800	55,860

型番リスト

表示件数

型番

CKXJ100-M

CKXJ125-M

CKXJ150-M

取付高さ【範囲選択】

(mm)

取付け高さ H

(mm)

車輪径【範囲選択】

(mm)

車輪径 D

(φ)

許容荷重

(daN)

RoHS?

最小発注数量

130.1～170	150	95.1～125	100	1000	10	1個
130.1～170	170	95.1～125	125	1300	10	1個
170.1～200	200	125.1～160	150	1500	10	1個

通常単価(税別) (税込単価)	通常出荷日

50,185円 ( 55,204円 )	3日目
60,984円 ( 67,082円 )	3日目
71,148円 ( 78,263円 )	3日目

基本情報

【特長】大型加工機や専用装置等を動力で牽引する際にも御利用いただけます。

ご注意

キャスタの選定方法についてはこちらをご確認ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

日目出荷

数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1～10	11～
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
双輪キャスタ　重荷重用　スチール
双輪車輪構造により、走行時の旋回性に優れるキャスタです。
ミスミ
高耐久キャスタ AGV/AMR牽引台車・補助車輪用軽中荷重向け
高硬度鋼板と精密ボールベアリングを採用しており、10000kｍ以上、24時間走行が可能です。高反発弾性の特殊ウレタン車輪により、旋回時の往復稼動におけるスリップ現象を低減、ルートからの離脱を防止します。AGV、AMRで牽引する台車だけではなく本体の補助車輪としても使用可能です。
ミスミ
重量物運搬用軽快キャスタ
新設計の軸受構造により旋回始動性が向上。一般的な産業キャスタと比べて、最大で旋回時の負荷70％、回転時の負荷25％低減。作業負担が軽減しスムーズな走行が可能になります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
